Popis

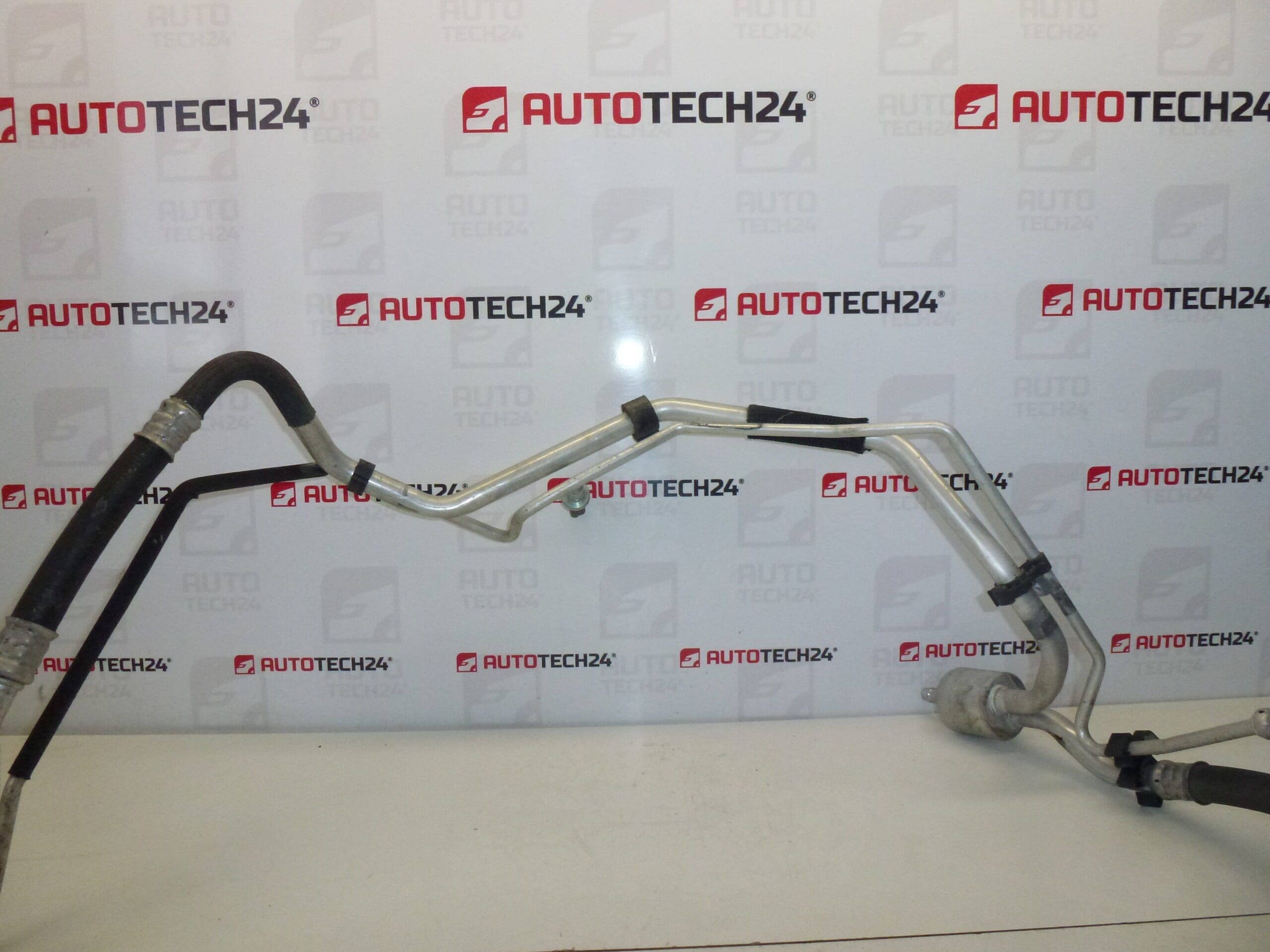

Klima trubky pro vozy CITROEN C4 a PEUGEOT 307
Neponičené – plně tesnící
Popis dílu
Použité klima trubky jsou určené pro vozy Citroën C4 a Peugeot 307. Jde o důležitou součást klimatizační soustavy, která zajišťuje vedení chladiva mezi jednotlivými prvky okruhu. Velkou výhodou tohoto kusu je, že je neponičený a plně těsnící, což je při výběru tohoto typu dílu zásadní.
Tento autodíl je vhodný pro mechaniky i domácí kutily, kteří hledají funkční originální díl podle konkrétního označení. Při opravě klimatizace bývá správné číslo dílu často rozhodující pro rychlou a bezproblémovou výměnu.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4, Peugeot 307
- Další čísla: 9658201280, 647741
Kódy produktů
- Kódy produktů: 9658201280, 647741
- Modely ze štítků/podkladů: Citroën C4, Peugeot 307
Doporučení k montáži
Obecně/typicky platí pro výměnu klima trubek, že přesný postup se může lišit podle konkrétního provedení vozu a klimatizační soustavy. Níže je uveden bezpečný obecný postup pro tento typ dílu.
1) Před montáží
- Zkontrolujte, zda se čísla dílu 9658201280 a 647741 shodují s demontovaným kusem nebo požadovanou náhradou.
- Porovnejte tvar, délku, vedení trubek, zakončení, uchycení a připojovací místa se starým dílem.
- Prověřte, zda nejsou trubky promáčknuté, prasklé, nadměrně zkorodované nebo mechanicky deformované.
- Zkontrolujte dosedací plochy a stav těsnicích míst.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí
- Čisté hadry bez vláken
- Vhodný prostředek na očištění styčných ploch
- Nové těsnicí prvky, pokud to konstrukce dílu vyžaduje
- Ochranné rukavice a brýle
3) Postup montáže krok za krokem
- Připravte vozidlo na servisní zásah podle běžné praxe pro práci na klimatizační soustavě.
- Zpřístupněte prostor kolem původních klima trubek tak, aby bylo možné bezpečně uvolnit jejich uchycení.
- Opatrně odpojte starý díl od navazujících částí systému.
- Demontujte upevňovací prvky a staré trubky vyjměte bez násilí, aby nedošlo k poškození okolních komponentů.
- Vyčistěte dosedací a spojovací plochy.
- Porovnejte starý a nový díl vedle sebe, zejména tvar vedení, ohyby, koncovky a držáky.
- Pokud se používají těsnicí prvky, vždy zkontrolujte jejich stav a použijte odpovídající nové kusy dle běžné servisní praxe.
- Usaďte klima trubky na správné místo bez kroucení a pnutí.
- Nejprve lehce přichyťte všechny spoje a úchyty, aby bylo možné doladit polohu dílu.
- Po správném usazení postupně dotáhněte spojovací a upevňovací body tak, aby trubky seděly přirozeně a nebyly namáhané.
- Zkontrolujte, že se díl nikde nedotýká ostrých hran ani částí, které mohou způsobovat vibrace nebo oděr.
- Dokončete zpětnou montáž všech demontovaných krytů a přístupových prvků.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Po montáži zkontrolujte správné usazení všech spojů a držáků.
- Ověřte, že nikde nevzniká mechanické pnutí a že trubky nejsou v kontaktu s pohyblivými nebo horkými částmi.
- Po uvedení systému do provozu sledujte, zda se neobjevují známky netěsnosti.
- Při zkušebním ověření funkce klimatizace zkontrolujte, zda systém pracuje standardně a bez nežádoucích zvuků.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle podobného tvaru – vždy kontrolujte čísla produktu a detaily zakončení.
- Použití poškozených těsnicích prvků – před montáží je pečlivě zkontrolujte a v případě potřeby nahraďte.
- Násilné usazení trubek – díl musí sedět přirozeně, bez ohýbání a pnutí.
- Nedostatečné očištění spojů – nečistoty na dosedacích plochách mohou způsobit netěsnost.
- Špatné vedení trubek po montáži – zkontrolujte dostatečnou vůli od okolních dílů a rizikových míst.
Důvody, proč dochází k poničení dílu
- koroze způsobená stářím a provozními podmínkami
- mechanické poškození při neodborné demontáži nebo montáži
- deformace vlivem nárazu nebo kontaktu s jinými částmi vozu
- únava materiálu a vibrace během dlouhodobého provozu
- poškození těsnicích ploch, které následně vede k netěsnosti klimatizačního okruhu
