Servo topení BEHR H1959 U b 42 Citroën Peugeot EAD512 6447RZ

Popis

Servo motůrek topení pro vozy CITROEN C4 a PEUGEOT 307 II
Motoreduktor klimatizéru BEHR

Popis dílu

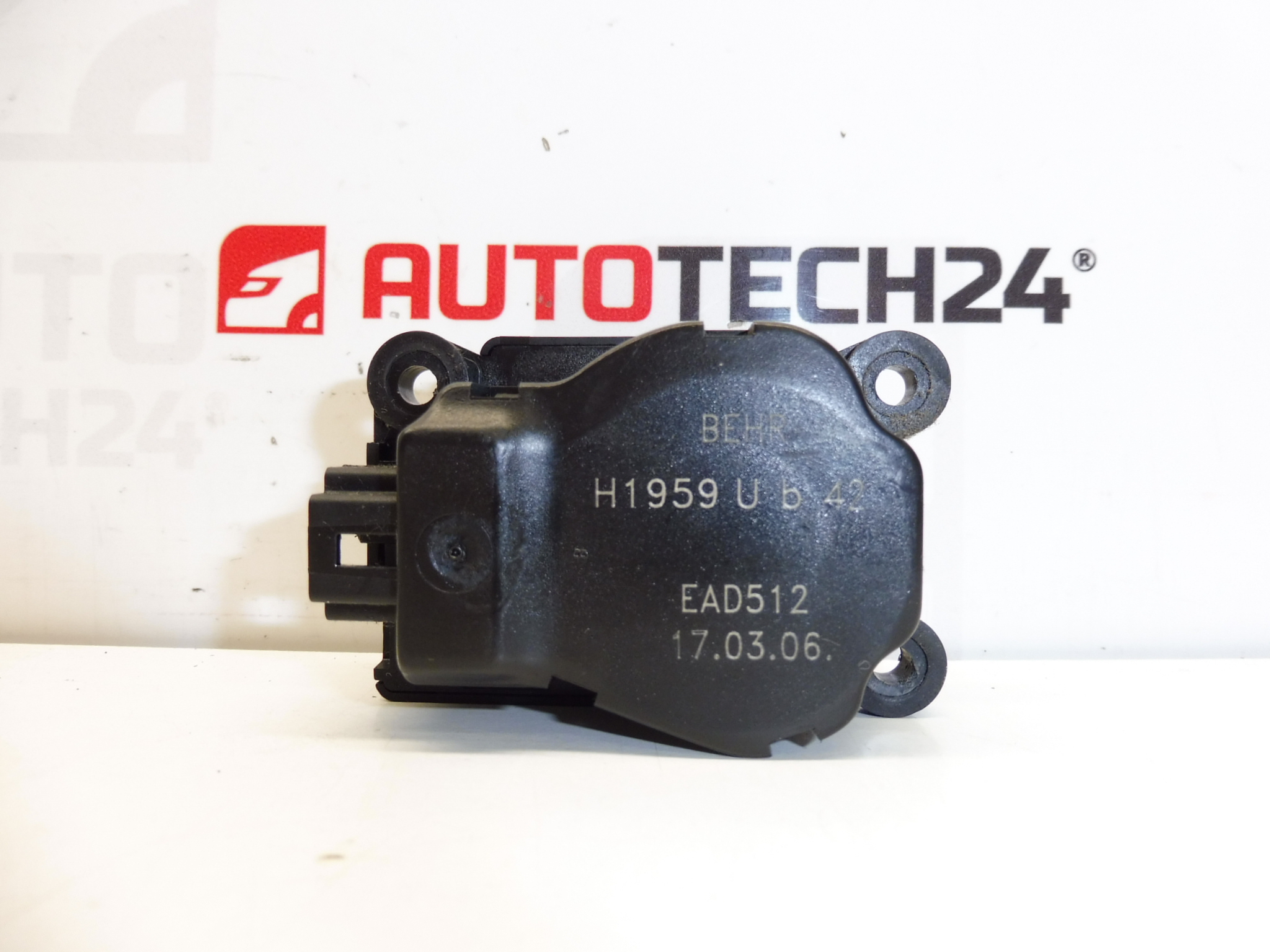

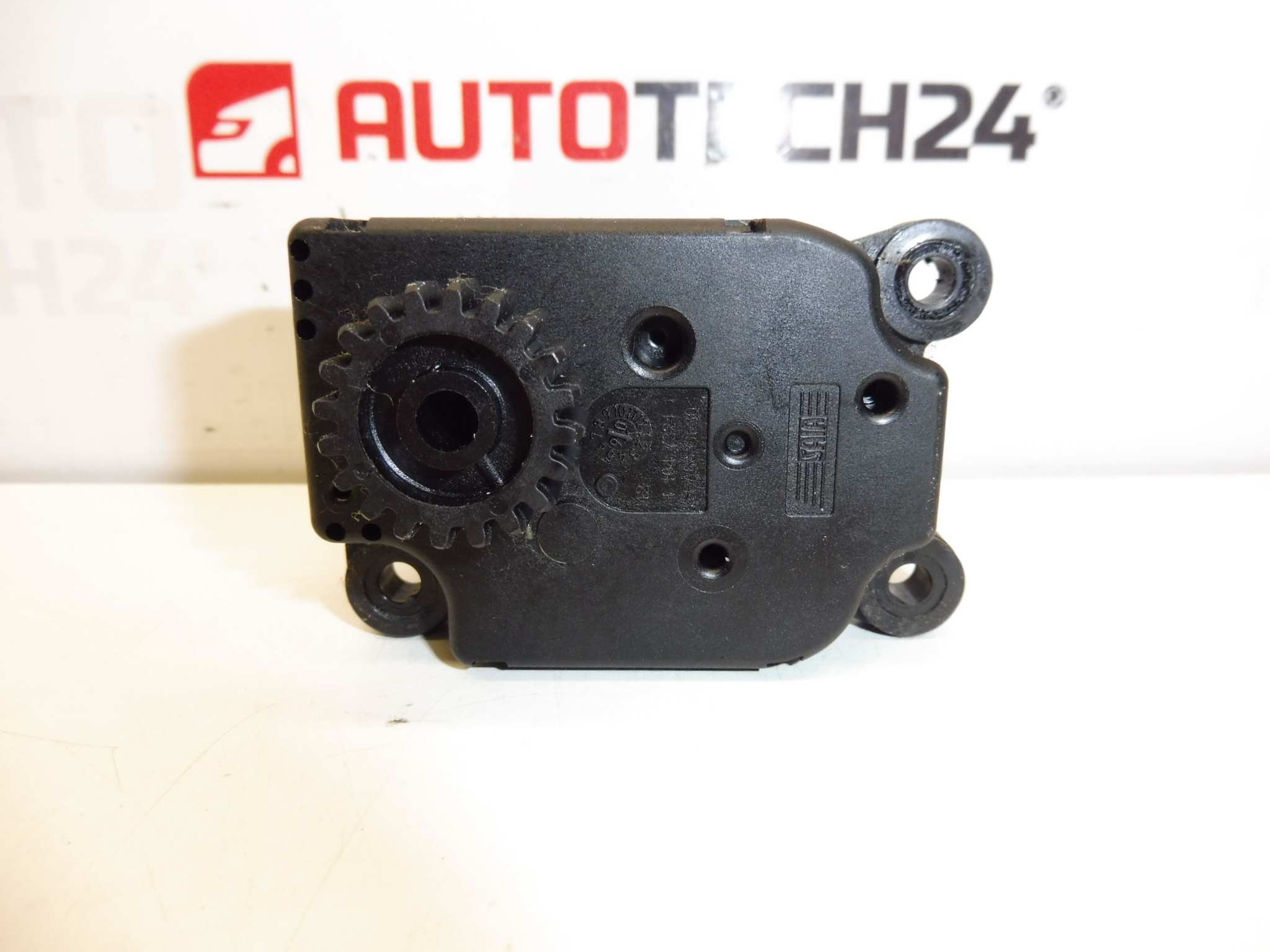

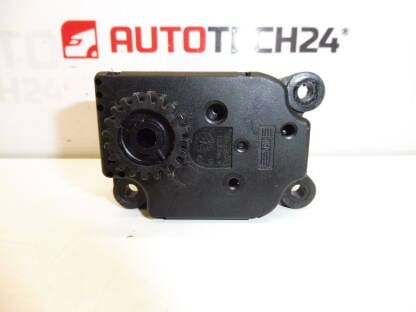

Použitý servomotůrek topení BEHR H1959 U b 42 je určen pro vozy Citroën C4 a Peugeot 307 II. Tento typ motoreduktoru ovládá klapku soustavy topení a klimatizace, a podílí se tak na správné regulaci proudění vzduchu v kabině. Konkrétní ovládaná klapka není v podkladech uvedena.

Výměna vadného serva může pomoci při nefunkčním nastavování klapky nebo při cvakání způsobeném opotřebeným převodem. Nejdříve je však vhodné odlišit závadu motorku od zadrhávající klapky či problému v elektrickém připojení. Pro výběr dílu porovnejte označení, konektor, uchycení a tvar výstupního unašeče s původním kusem.

Technické informace

• Výrobce: BEHR
• Model: Citroën C4, Peugeot 307; v dlouhém popisu je uvedeno provedení PEUGEOT 307 II.
• Typ dílu: servo motůrek topení / motoreduktor klimatizéru
• Označení: H1959 U b 42, EAD512
• Další čísla: 6447RZ, 6447RF
• Stav: použitý autodíl
• Konkrétní ovládaná klapka a provedení klimatizace: neuvedeno

Kódy produktů

• Kódy produktů: EAD512, H1959 U b 42, 6447RZ, 6447RF
• Modely ze štítků: Citroën C4 | Peugeot 307

Kód 6447RZ je uveden v názvu produktu, zatímco 6447RF v krátkém popisu. Podklady nepotvrzují jejich vzájemnou zaměnitelnost; při výběru se proto neřiďte pouze názvem modelu vozu.

Doporučení k montáži

Obecně pro tento typ dílu platí následující postup. Přesný přístup k servomotorku, poloha klapky při nasazování a případný postup inicializace závisí na konkrétním modelu a provedení vozu. Řiďte se servisní dokumentací daného vozidla.

1) Před montáží

• Porovnejte označení původního a náhradního dílu, tvar tělesa, upevňovací body, konektor a výstupní unašeč.
• Prohlédněte použitý díl: zkontrolujte praskliny, poškozené úchyty, stav kontaktů a viditelné poškození výstupu převodu.
• Prověřte, zda obtíže skutečně způsobuje servomotorek, nikoli kabeláž, konektor nebo mechanicky zablokovaná klapka.
• Výstupem převodu neotáčejte násilím a nepřipojujte motorek k napájení bez znalosti správného zapojení.

2) Potřebné nářadí a materiál

• Ruční nářadí odpovídající použitým upevňovacím prvkům.
• Plastové nástroje na uvolnění obložení, pokud je jeho demontáž nutná.
• Svítilna, čistá utěrka a nádoba na odložené spojovací prvky.
• Podle potřeby vhodný měřicí přístroj a kompatibilní diagnostika pro ověření funkce či inicializaci.

3) Postup montáže krok za krokem

1. Zajistěte vozidlo proti pohybu a ještě před odpojením napájení si poznamenejte projevy závady při ovládání topení a klimatizace.
2. Vypněte zapalování a připravte elektrickou soustavu k práci podle postupu výrobce. Je-li předepsáno odpojení baterie, dodržte i stanovené čekací doby.
3. Podle servisní dokumentace uvolněte pouze díly obložení nebo kryty potřebné pro přístup k příslušnému servomotorku.
4. Vyfotografujte původní polohu motorku, vedení kabeláže a napojení na mechanismus klapky.
5. Uvolněte pojistku konektoru a odpojte jej za těleso, nikoli tahem za vodiče. Zkontrolujte kontakty.
6. Přidržte servomotorek, uvolněte jeho upevnění a opatrně jej oddělte od mechanismu klapky.
7. Zkontrolujte spojení s klapkou a její mechanismus v rozsahu dovoleném servisním postupem. Případné zadrhávání odstraňte před montáží náhradního dílu.
8. Porovnejte oba díly vedle sebe. Náhradní servomotorek nasaďte ve správné vzájemné poloze unašeče a klapky, bez násilného přetáčení převodu.
9. Ověřte, že těleso správně dosedá, a upevněte jej podle dokumentace výrobce. Šrouby nepoužívejte k přitažení chybně nasazeného dílu.
10. Připojte konektor a zajistěte kabeláž tak, aby nebyla skřípnutá ani nezasahovala do pohyblivých částí.
11. Obnovte napájení podle postupu výrobce. Pokud dané provedení vyžaduje inicializaci nebo nastavení dorazů klapek, proveďte je předepsaným způsobem.
12. Ověřte funkci a následně namontujte zpět uvolněné kryty a obložení. Dbejte na správné usazení příchytek.

4) Kontroly po montáži a ověření funkce

• Vyzkoušejte ovládání funkce, kterou v daném provedení zajišťuje vyměněný motorek. Sledujte odpovídající změnu proudění či teploty vzduchu.
• Poslouchejte, zda se neobjevuje opakované cvakání, přeskakování převodu nebo nezvyklé hučení.
• Pokud byla použita diagnostika, ověřte stav systému po dokončení montáže a případné inicializaci.
• Po kompletním sestavení lze funkci ověřit i při krátké zkušební jízdě; ovládání zkoušejte pouze tak, aby neodvádělo pozornost od řízení.

5) Nejčastější chyby při montáži a jak jim předejít

• Výběr pouze podle modelu vozu: porovnejte také označení a mechanické i elektrické provedení dílu.
• Násilné nasazení unašeče: nejprve ověřte správnou polohu spojení; tlakem lze poškodit převod nebo klapku.
• Ponechání zadrhávající klapky: odstraňte příčinu zvýšeného odporu, jinak se může poškodit i náhradní servo.
• Přetažení upevnění: respektujte servisní postup a chraňte plastové úchyty před prasknutím.
• Vynechání předepsané inicializace: ověřte její potřebu v dokumentaci konkrétního provedení klimatizace.

Důvody, proč dochází k poničení dílu

U servomotorků topení a klimatizace se obecně mohou uplatnit následující příčiny poruch. Nejde o popis zjištěného stavu tohoto konkrétního kusu.

• Opotřebení převodu při opakovaném nastavování klapky, které se může projevit vůlí nebo přeskakováním.
• Zvýšený odpor či zablokování klapky, kvůli kterému se motor a převod nadměrně zatěžují.
• Opotřebení elektromotorku nebo vnitřních elektrických částí, vedoucí k přerušované či zcela nefunkční regulaci.
• Vlhkost, oxidace kontaktů nebo poškozená kabeláž, které mohou narušit elektrické spojení a napodobovat závadu serva.
• Neodborná manipulace, zejména násilné otáčení výstupu, chybné nasazení nebo poškození úchytů při montáži.
