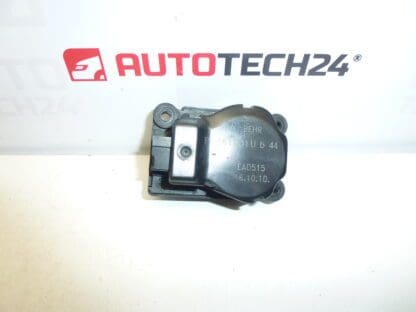

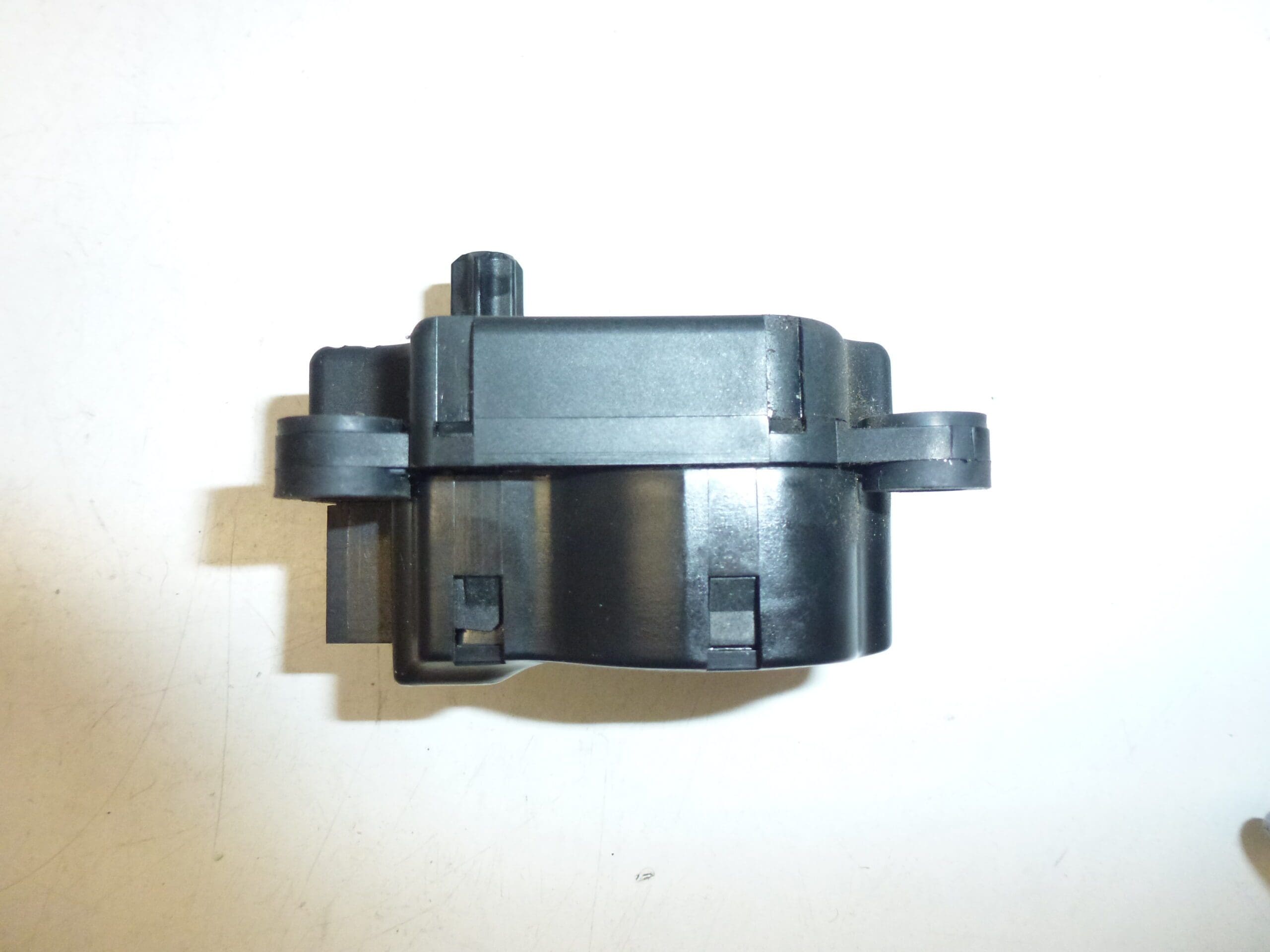

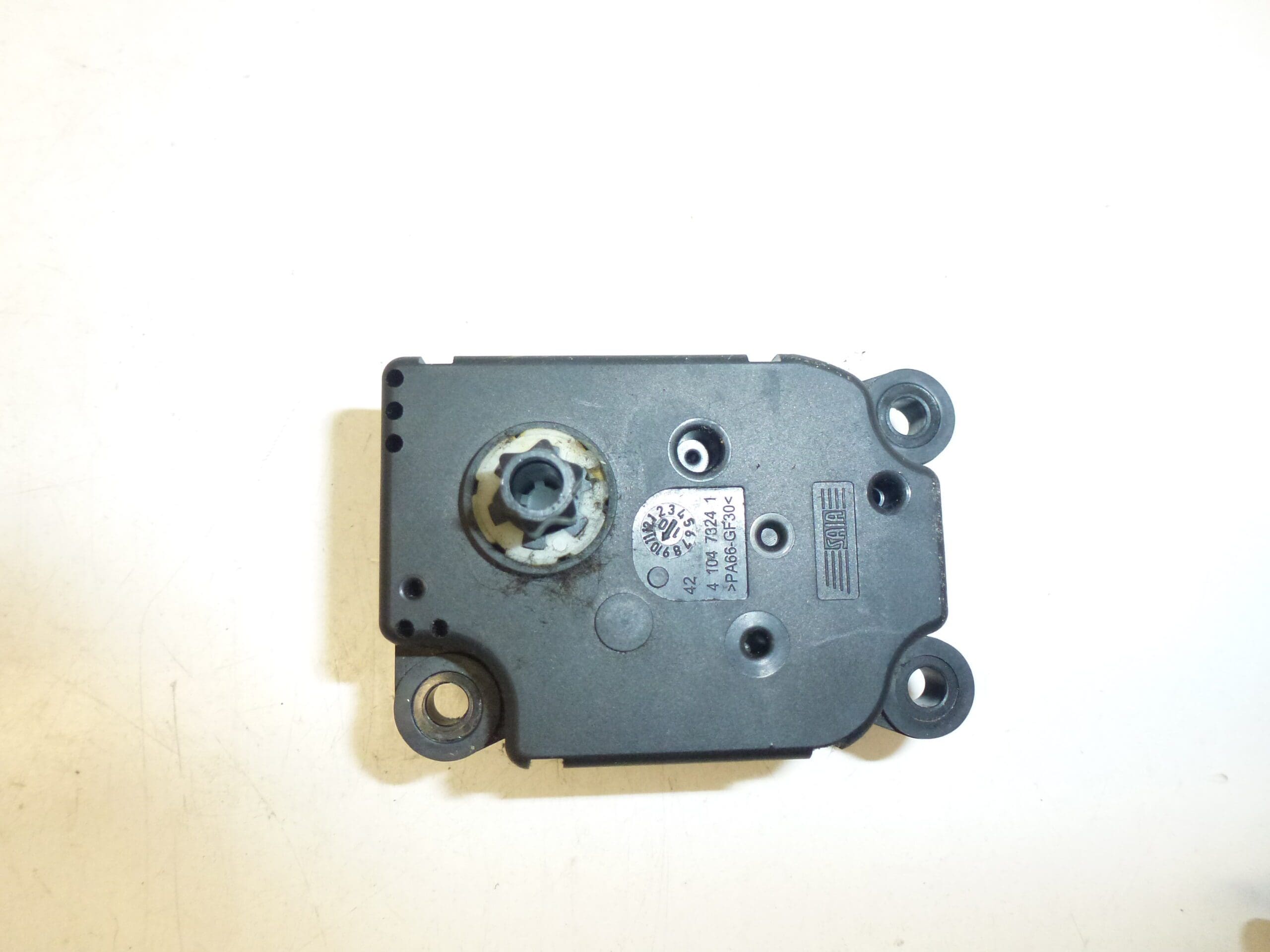

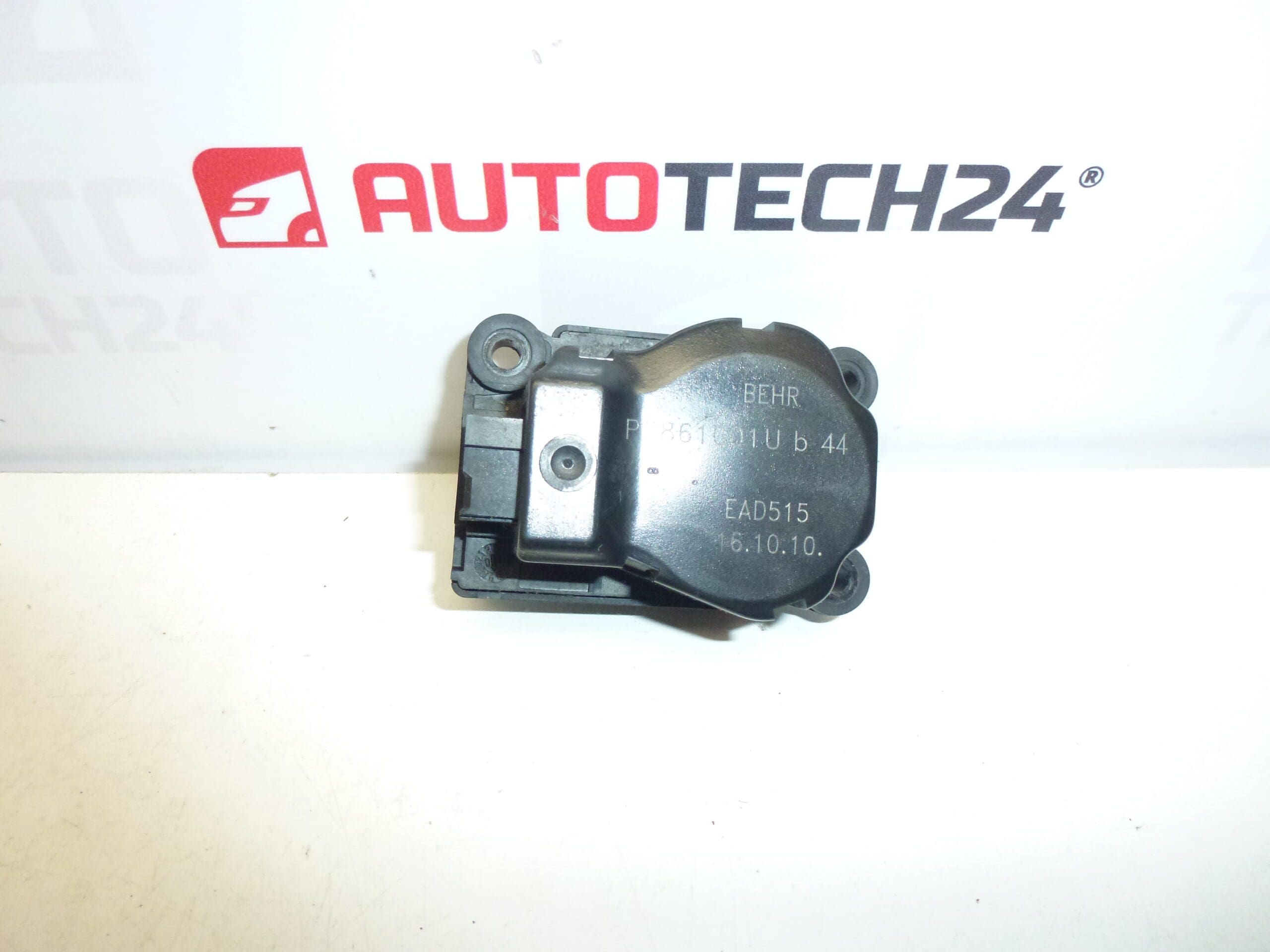

Servo motůrek topení BEHR pro vozy CITROEN C5 X7 a PEUGEOT 407 facelift
Popis dílu
Použitý servomotůrek topení BEHR určený pro ovládání klapek v systému topení/klimatizace. Pokud řešíte problém se směrováním vzduchu, změnou teploty nebo nefunkčním či nepravidelným chodem ovládání klapek, bývá právě servomotorek častým hledaným dílem – a v praxi se nejčastěji dohledává podle kódů uvedených na štítku.
Výhodou je rychlá výměna bez nutnosti shánět celý komplet topení – při správném výběru podle čísla dílu získáte funkční náhradu s odpovídajícím konektorem a uchycením.
Technické informace
- Výrobce: BEHR
- Model: Citroën C5 X7; Peugeot 407 facelift

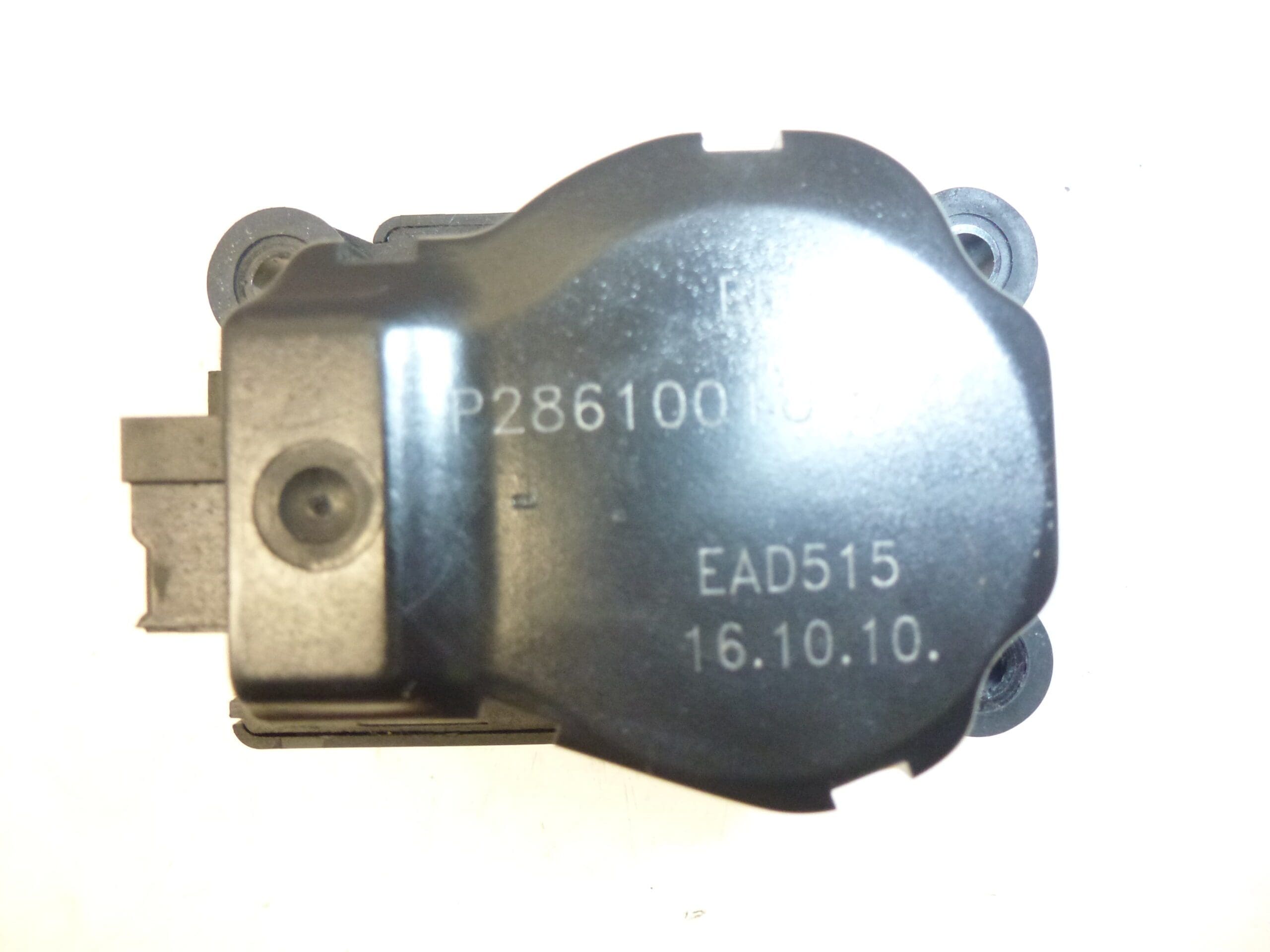

- Další čísla: Stellantis CITROEN PEUGEOT; EAD515; P2861001U; b 44; 647947
Kódy produktů
- Kódy produktů: EAD515, P2861001U, 647947, b 44
Doporučení k montáži
Obecně/typicky pro servomotůrky topení platí, že jde o elektrický ovladač klapek v HVAC jednotce. Přesný postup se může lišit podle konkrétního provedení vozu a přístupu k dílu.
1) Před montáží
- Porovnejte se starým dílem: kódy (EAD515 / P2861001U / 647947), tvar těla, uchycení, konektor (počet pinů a zajištění).
- Zkontrolujte stav konektoru a kabeláže ve voze (oxidace, povolené piny, poškozená izolace).
- U použitého dílu vizuálně ověřte, že nejsou prasklé držáky a že hřídel/unašeč není poškozený.
2) Potřebné nářadí a materiál
- Základní sada šroubováků a bitů (dle typu šroubů v interiéru)
- Ráčna s nástavci (dle přístupu)
- Plastové páčidlo na demontáž obložení
- Svítilna
- Čistič elektrických kontaktů (volitelně)
3) Postup montáže krok za krokem
- Vypněte zapalování a odpojte baterii (kvůli ochraně elektriky a eliminaci chyb při odpojování konektorů).
- Zajistěte si přístup k servomotorku demontáží potřebných krytů/obložení (rozsah závisí na provedení vozu).
- Vyfoťte si původní stav: vedení kabelu, polohu konektoru a usazení dílu pro snadnější zpětnou montáž.
- Odpojte elektrický konektor – netahejte za kabely, uvolněte pojistku konektoru.
- Odšroubujte upevňovací šrouby a servomotorek opatrně vyjměte.
- Zkontrolujte unašeč/napojení na klapku: nesmí být prasklé, vymačkané nebo zablokované.
- Před nasazením nového kusu jemně očistěte dosedací plochy a případně kontakty konektoru.
- Nasaďte servomotorek do správné polohy tak, aby seděl na unašeč klapky bez násilí (pokud nejde nasadit hladce, obvykle nesedí poloha).
- Přišroubujte servomotorek zpět a zkontrolujte, že je pevně usazený.
- Připojte konektor a ověřte, že pojistka konektoru správně zapadla.
- Namontujte zpět demontované kryty/obložení.
- Připojte baterii, zapněte zapalování a proveďte ověření funkce (viz níže).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte změnu teploty a směr proudění vzduchu – reakce by měla být plynulá a bez nepravidelných výpadků.
- Sledujte neobvyklé zvuky (cvakání/přeskakování), které často ukazují na problém s klapkou nebo nasazením unašeče.
- Pokud je k dispozici diagnostika, zkontrolujte případné uložené chyby HVAC a po opravě je smažte.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle podobnosti → vždy porovnávejte podle kódů a konektoru (EAD515 / P2861001U / 647947).
- Stržené úchyty nebo prasklé držáky při montáži „na sílu“ → díl musí dosednout přirozeně, bez páčení.
- Neřešení příčiny zadrhávání klapky → pokud je klapka těžká na chod, může servomotorek znovu odejít.
- Poškození konektoru při odpojování → uvolnit pojistku, netahat za kabel.
Důvody, proč dochází k poničení dílu
- Opotřebení převodů servomotorku (dlouhodobý provoz, časté přestavování klapek).
- Zadrhávání nebo odpor klapky v topení/klimatizaci – servomotorek je pak přetěžovaný.
- Vlhkost a oxidace kontaktů v konektoru nebo v okolí HVAC jednotky.
- Kolísání napětí nebo elektrická závada v instalaci (špatný kontakt, přechodové odpory).
- Mechanické poškození při předchozí demontáži (prasklé úchyty, poškozený unašeč).
