Popis
Levé zpětné zrcátko řidiče pro vozy PEUGEOT 406
Elektricky ovládané, vyhřívané
Barva ETHC šedá metalíza
Lehce odřený lak
5PIN
Popis dílu

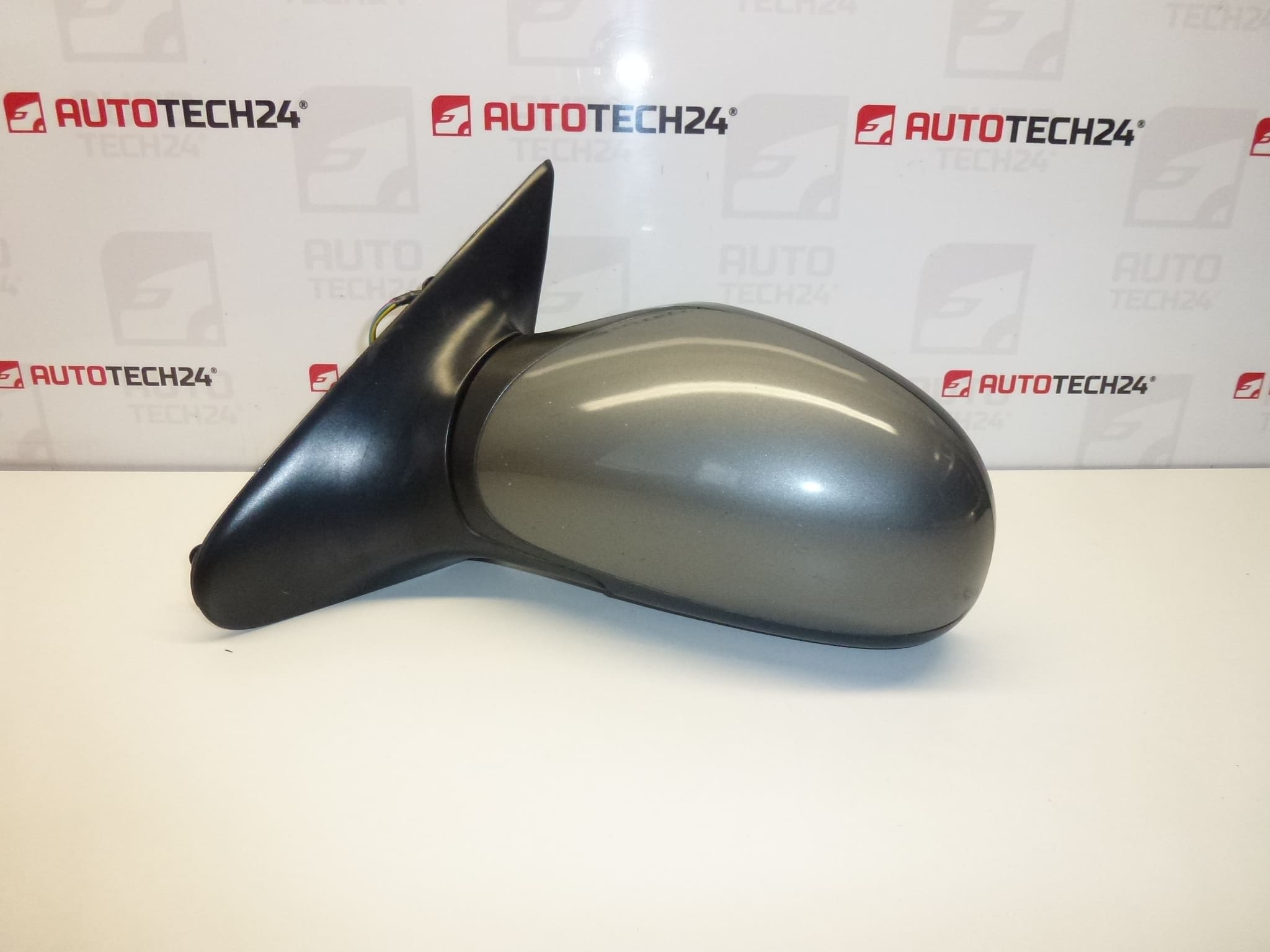

Použité levé zpětné zrcátko pro Peugeot 406 v provedení ETHC. Zrcátko je elektricky ovládané a vyhřívané, připojení přes 5PIN. Vhodné jako náhrada při poškození původního zrcátka (např. ulomení, prasklý kryt, nefunkční ovládání nebo výhřev) a pro rychlé zprovoznění vozu bez zbytečných úprav.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Peugeot 406
- Další čísla: ETHC, NFP, 5PIN
Kódy produktů
- Kódy produktů: 8149S2
Doporučení k montáži
Obecně/typicky platí pro výměnu zpětného zrcátka (přesný postup se může lišit podle provedení vozu).
1) Před montáží
- Porovnejte nové a původní zrcátko: strana levá, shodné uchycení, tvar, a hlavně konektor 5PIN.
- Zkontrolujte stav dílu: nepoškozený kloub/uchycení, nevytržená kabeláž, nepopraskaný kryt, čisté a rovné piny v konektoru.
- Ověřte provedení: elektrické ovládání a vyhřívání (dle výbavy vozidla musí sedět zapojení).
2) Potřebné nářadí a materiál
- Běžná sada šroubováků a nástrčných klíčů/ráčny (dle použitého spojovacího materiálu)
- Plastové páčidlo na demontáž čalounění/krytky
- Čistý hadřík, případně čistič kontaktů (na konektor)
3) Postup montáže krok za krokem
- Vypněte zapalování a pro jistotu odpojte baterii (zejména kvůli manipulaci s elektroinstalací ve dveřích).
- Demontujte vnitřní krytku u zrcátka / část čalounění dveří tak, aby byl přístup k uchycení zrcátka a konektoru.

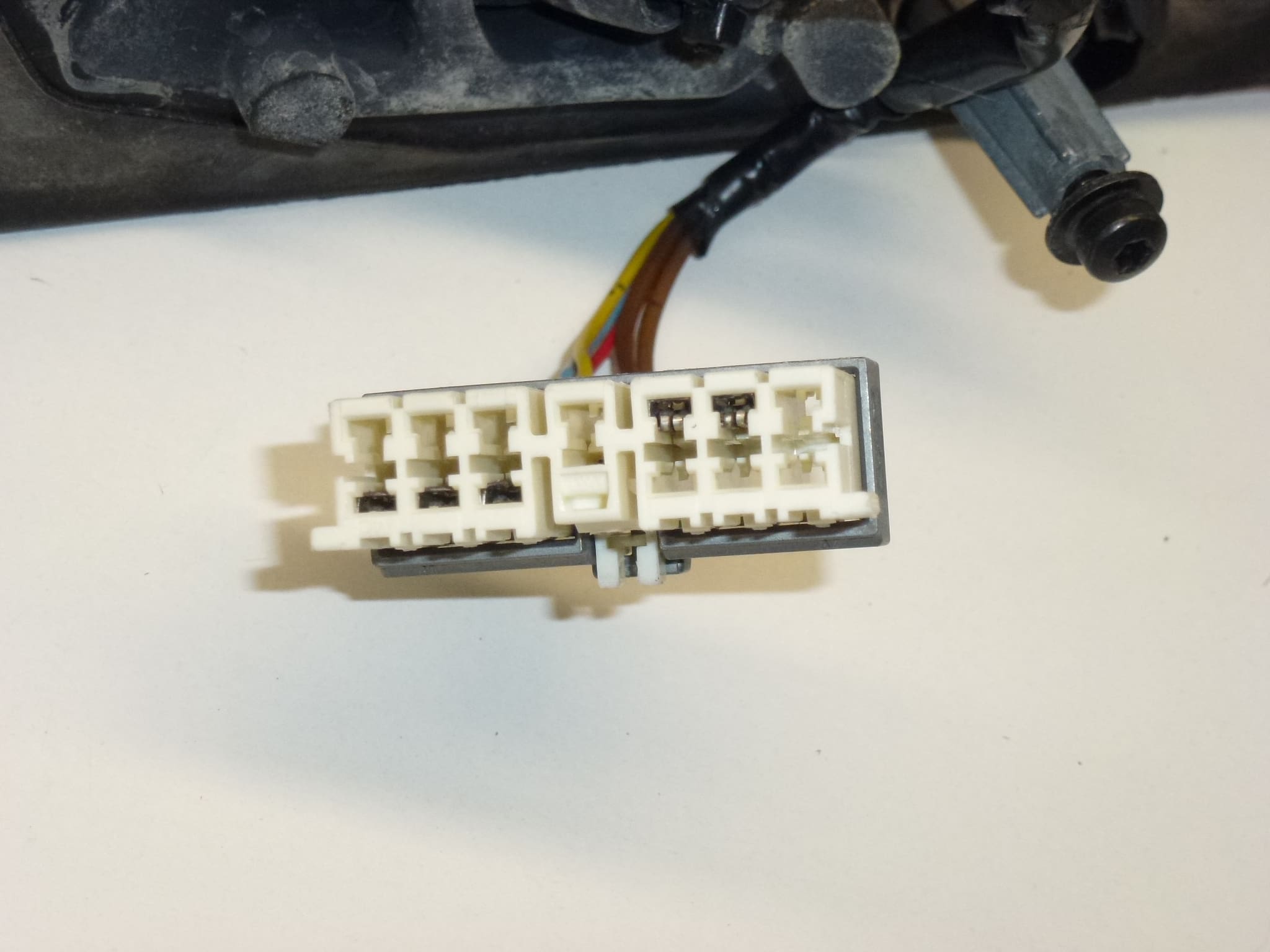

- Odpojte elektrický konektor zrcátka (5PIN) a zkontrolujte, zda nejsou piny zoxidované nebo ohnuté.
- Povolte a vyšroubujte upevňovací prvky zrcátka (přidržujte zrcátko zvenku, aby nespadlo).
- Sejměte původní zrcátko z dveří.
- Očistěte dosedací plochu a zkontrolujte těsnění/plošky, aby zrcátko sedělo rovně a stabilně.
- Nasaďte nové zrcátko do správné polohy a ručně založte upevňovací prvky.
- Dotáhněte uchycení zrcátka rovnoměrně tak, aby pevně sedělo (bez přetahování).
- Připojte konektor 5PIN a ujistěte se, že je zajištěný.
- Namontujte zpět krytku/čalounění dveří.
- Připojte baterii a zapněte zapalování.
4) Kontroly po montáži a zkušební ověření funkce
- Ověřte elektrické nastavení skla zrcátka ve všech směrech.
- Ověřte vyhřívání (funkce dle výbavy a spínání vozidla).
- Zkontrolujte stabilitu zrcátka a zda při zavření dveří nic nedrhne a kabeláž není skřípnutá.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna konektoru/provedení: vždy porovnat 5PIN a výbavu (ovládání + výhřev).
- Skřípnutá kabeláž: vést svazek stejně jako původně a před zakrytováním zkontrolovat volný chod.
- Nesprávné usazení na dosedací ploše: očistit a usadit rovně, jinak hrozí vibrace a netěsnosti.
- Přetažení uchycení: dotahovat rovnoměrně a s citem, aby nepraskly plastové části.
Důvody, proč dochází k poničení dílu
- Mechanické poškození při parkování (ťuknutí, zachycení o překážku, ulomení zrcátka).
- Prasknutí krytu nebo poškození kloubu vlivem nárazu či opakovaného namáhání.
- Porucha elektrického ovládání (opotřebení mechanismu, závada v kabeláži/konektoru).
- Nefunkční vyhřívání (přerušené vedení, oxidace kontaktů, poškození topné části).
- Zatékání a následná koroze kontaktů v konektoru při poškozeném těsnění nebo dlouhodobém vystavení vlhkosti.
