Popis

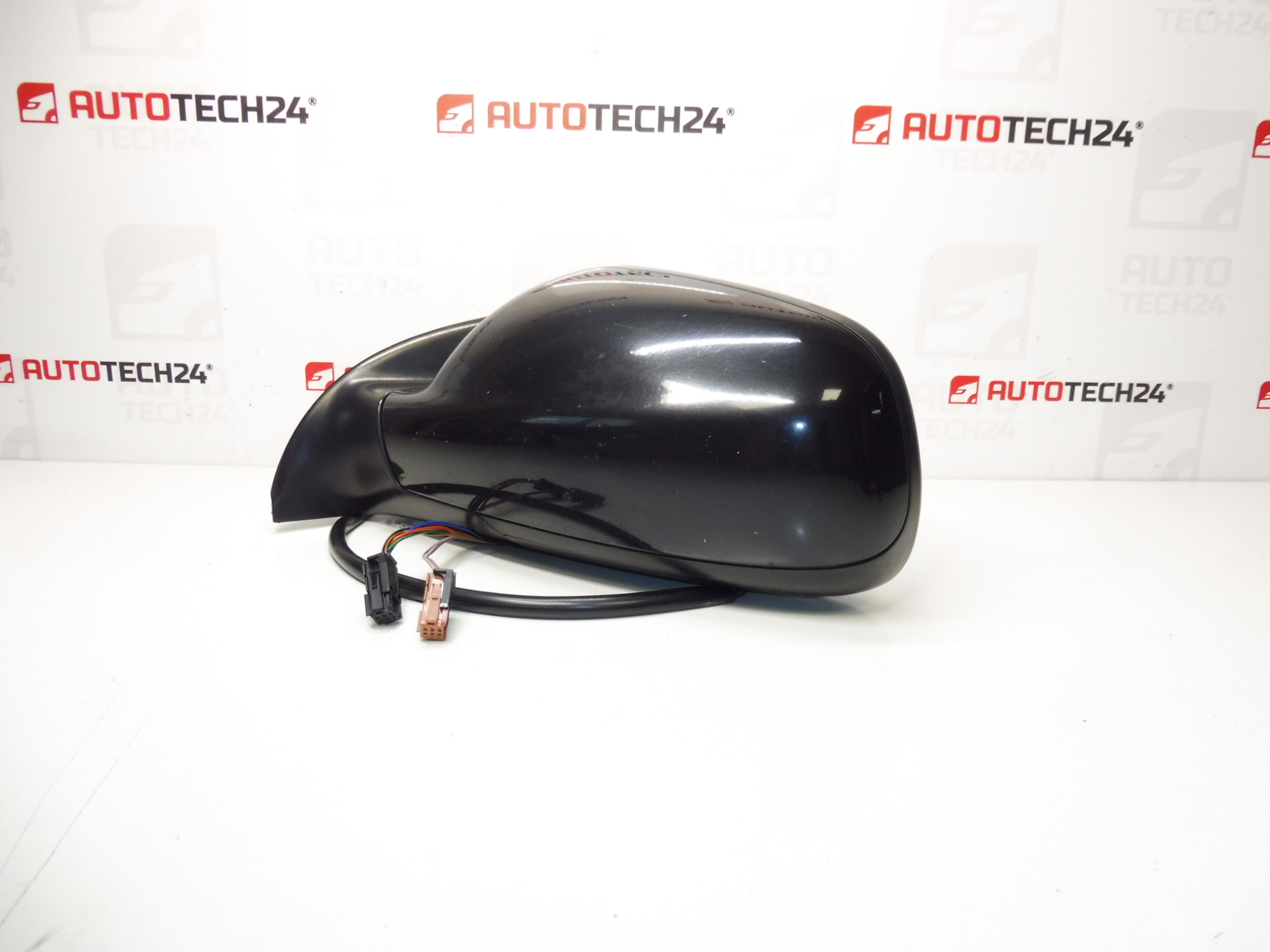

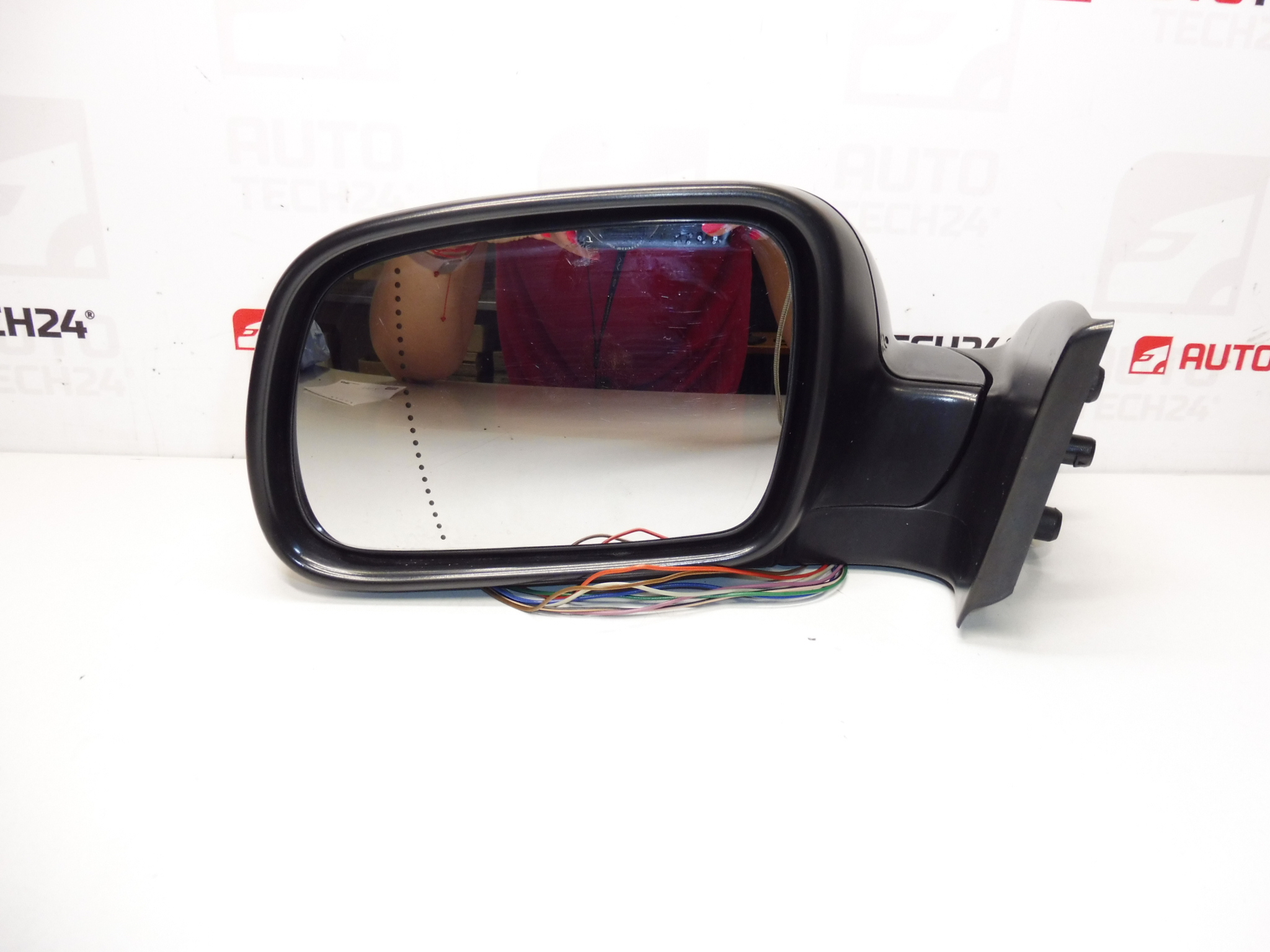

Levé zpětné zrcátko řidiče pro vozy PEUGEOT 307
Elektricky ovládané a vyhřívané, elektricky příklopné k vozu.
Barva EXL – LAK ČERNÝ OBSIDIEN
7 PIN (5+2)
Popis dílu
Toto použité levé zrcátko řidiče je určeno pro Peugeot 307 a představuje praktické řešení při výměně poškozeného nebo nefunkčního původního dílu. Výhodou je elektrické ovládání, vyhřívání a také elektricky příklopná konstrukce, která zvyšuje komfort při běžném používání vozu i při parkování.
Díl je v provedení EXL – lak černý obsidien a je osazen konektorem 7 PIN (5+2). Při hledání vhodného náhradního dílu je právě označení konektoru a produktové číslo často zásadní, proto doporučujeme tyto údaje porovnat s původně namontovaným zrcátkem.
Pro automechaniky i domácí kutily jde o vhodnou volbu v případě, kdy je potřeba nahradit prasklé tělo zrcátka, poškozený sklopný mechanismus, nefunkční vyhřívání nebo závadu elektrického ovládání.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Peugeot 307
- Další čísla: 8149VV, EXLD, EXL
- Provedení: levé zpětné zrcátko řidiče
- Ovládání: elektricky ovládané
- Funkce: vyhřívané, elektricky příklopné
- Barva: lak černý obsidien
- Konektor: 7 PIN (5+2)
Kódy produktů
- Kódy produktů: 8149VV, EXLD
- Modely ze štítků/podkladů: Peugeot 307
Doporučení k montáži
Obecně/typicky platí pro výměnu elektricky ovládaného vnějšího zrcátka, že přesný postup se může lišit podle konkrétního provedení vozu a výbavy. Před samotnou montáží vždy porovnejte nový a původní díl.
1) Před montáží
- Zkontrolujte, zda souhlasí levá strana, tvar základny a celkové provedení zrcátka.
- Porovnejte konektor 7 PIN (5+2) s původním dílem.
- Ověřte, že souhlasí funkce, které od dílu očekáváte: elektrické ovládání, vyhřívání a elektrické sklápění.
- Prohlédněte stav krytu, uchycení, kabeláže a konektoru, zda nejsou mechanicky poškozené.
- Pokud nahrazujete havarované zrcátko, zkontrolujte i navazující části karoserie a montážní plochu.
2) Potřebné nářadí a materiál
- sada běžného ručního nářadí
- šroubováky nebo bity dle typu spojovacího materiálu
- plastové páčidlo na demontáž krycích prvků interiéru
- čisticí prostředek na odmaštění montážní plochy
- měkký hadřík
- ochranné rukavice
3) Postup montáže krok za krokem
- Vypněte zapalování a vůz zajistěte proti pohybu.
- Typicky je vhodné odpojit baterii, zejména pokud budete rozpojovat elektrický konektor dílu.
- Demontujte vnitřní krycí prvek nebo čalounění v oblasti uchycení zrcátka tak, aby byl přístup ke konektoru a upevnění.
- Odpojte elektrický konektor původního zrcátka opatrně tak, aby nedošlo k poškození západky nebo kabeláže.
- Uvolněte upevňovací prvky starého zrcátka a díl bezpečně sejměte z vozu.
- Očistěte dosedací plochu a zkontrolujte, zda na ní nezůstaly zbytky nečistot nebo poškozené části starého uchycení.
- Před nasazením porovnejte nový díl se starým kusem – zejména tvar, konektor, uchycení a výbavu.
- Usaďte zrcátko na montážní místo tak, aby správně dosedlo bez pnutí.
- Namontujte a rovnoměrně dotáhněte upevňovací prvky.
- Připojte elektrický konektor a ověřte, že je správně zajištěný.
- Namontujte zpět všechny krycí prvky a čalounění, které byly při demontáži sejmuty.
- Po dokončení připojte baterii, pokud byla odpojena, a proveďte kontrolu funkcí.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Vyzkoušejte elektrické nastavení zrcátka ve všech směrech.
- Ověřte funkci elektrického sklápění, pokud je tato funkce ve voze využívána.
- Zkontrolujte, zda zrcátko pevně drží a při zavření dveří nebo při jízdě nevibruje nadměrně více než původní díl.
- Funkci vyhřívání ověřujte až po běžném provozním použití, protože nástup ohřevu nemusí být okamžitý.
- Při krátké zkušební jízdě sledujte stabilitu uchycení a správný výhled.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna strany dílu – před montáží vždy ověřte, že jde o levou stranu řidiče.
- Neporovnání konektoru – zkontrolujte počet pinů a provedení konektoru ještě před usazením dílu.
- Poškození kabeláže při montáži – vodiče neveďte v tahu ani v místě, kde by se mohly skřípnout.
- Nesprávné usazení na montážní ploše – před dotažením se ujistěte, že zrcátko dosedá rovně.
- Přeskakování kontroly funkcí – všechny elektrické funkce otestujte hned po montáži, ne až po kompletním složení vozu.
Důvody, proč dochází k poničení dílu
- mechanické poškození při parkování, průjezdu úzkým prostorem nebo kontaktu s překážkou
- prasknutí nebo ulomení po nárazu
- opotřebení sklápěcího mechanismu
- závada elektrického ovládání nebo poškození vnitřní kabeláže
- porucha vyhřívání vlivem stáří a provozního zatížení
- vnikání vlhkosti do elektrických částí zrcátka
