Popis

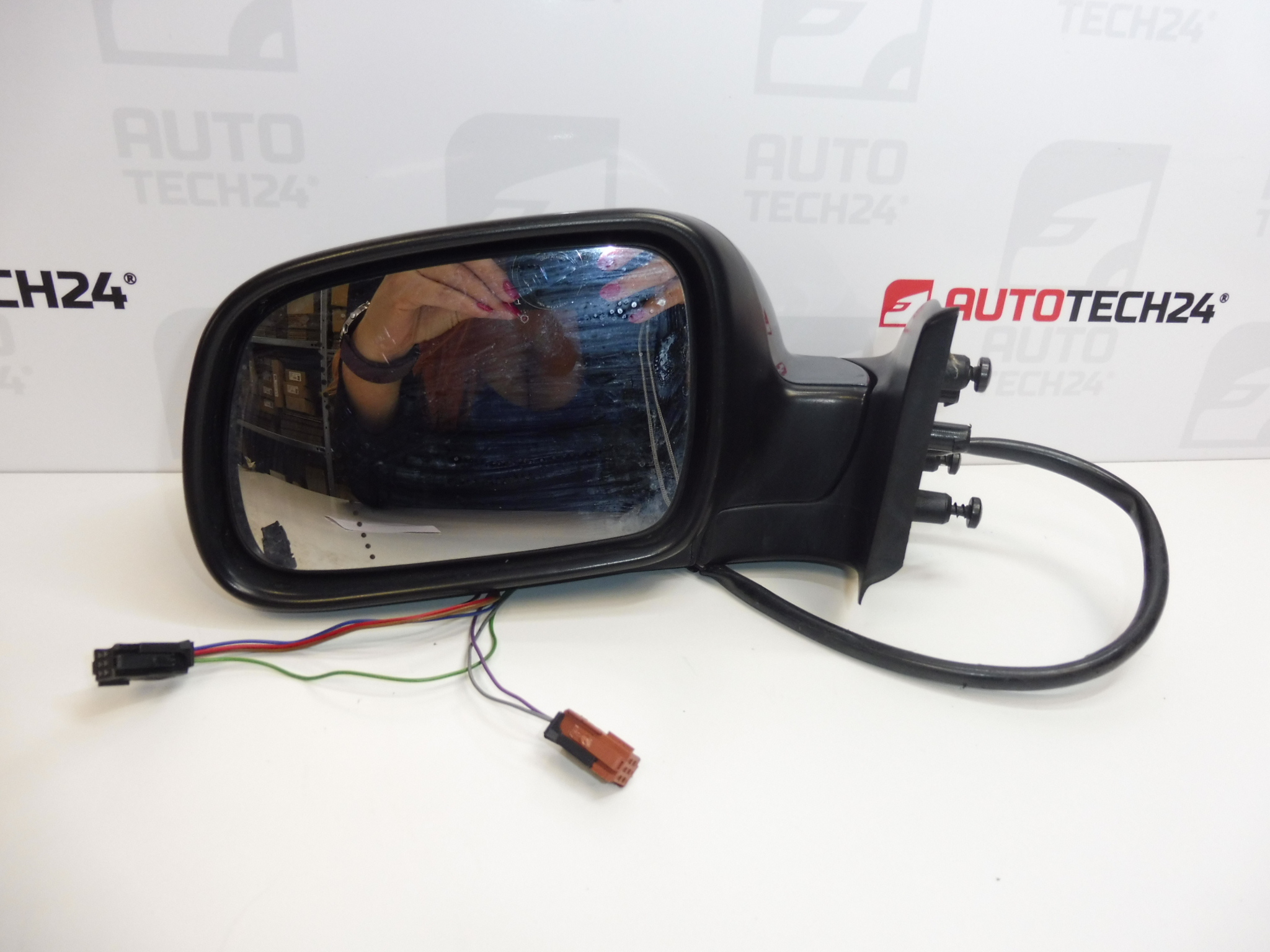

Levé zpětné zrcátko řidiče pro vozy PEUGEOT 307
Elektricky ovládané a vyhřívané, elektricky příklopné k vozu

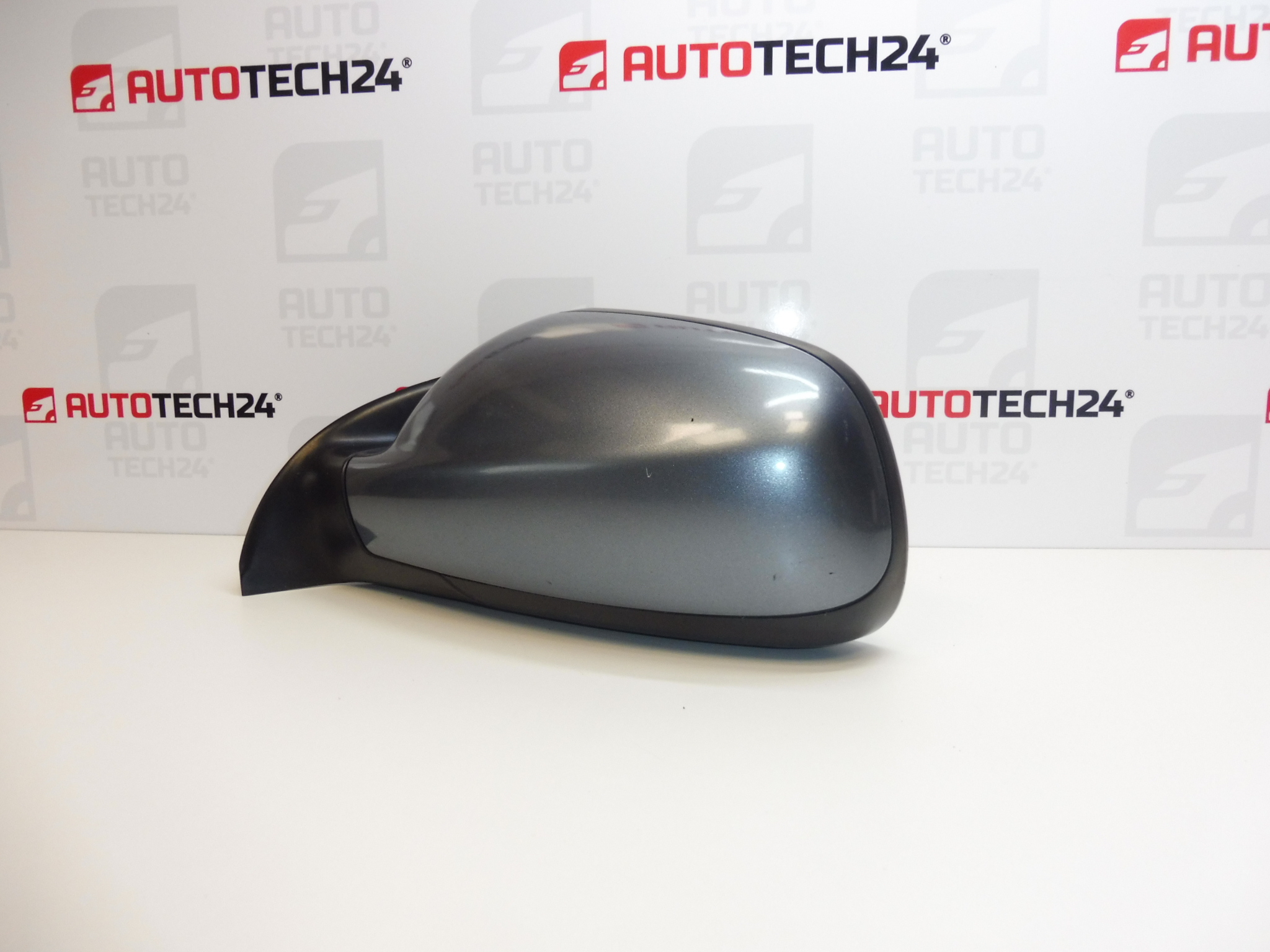

Barva EZW – LAK ŠEDÝ FER
7 PIN (5+2)
Popis dílu
Použité levé elektricky sklopné zrcátko pro Peugeot 307 s produktovým číslem 8149VV je náhradou při poškození zrcátka na straně řidiče. Kombinuje elektrické nastavení, vyhřívání a elektrické přiklopení k vozu. Zachovává tak pohodlné ovládání zrcátka i možnost jeho sklopení při parkování.
Při výběru porovnejte zejména produktové číslo, provedení uchycení, elektrické funkce a zapojení 7 PIN (5+2) s původním dílem. Barevné provedení je v podkladech uvedeno jako EZW – LAK ŠEDÝ FER, v názvu nabídky se objevuje označení EZWD. Shoda provedení pomůže předejít zbytečným úpravám při výměně.
Technické informace
- Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Peugeot 307.
- Provedení dílu: levé zpětné zrcátko řidiče.
- Ovládání: elektrické nastavení a elektrické přiklopení k vozu.
- Vyhřívání: ano.
- Elektrické připojení: 7 PIN (5+2).
- Barva: EZW – LAK ŠEDÝ FER.
- Stav: použitý díl.
- Další čísla: neuvedeno; doplňkové označení v názvu a krátkém popisu je EZWD.
Kódy produktů
- Kódy produktů: 8149VV.
- Označení v nabídce: EZWD.
- Kód barvy v dlouhém popisu: EZW.
- Model: Peugeot 307.
Doporučení k montáži
Následující postup je obecný pro elektricky ovládaná, vyhřívaná a sklopná zpětná zrcátka. Přesný způsob zpřístupnění uchycení, demontáže obložení a odpojení elektrické instalace závisí na konkrétním provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte náhradní zrcátko s původním: levou stranu, tvar základny, uchycení, konektory, vedení kabeláže a přítomnost všech požadovaných elektrických funkcí.
- Ověřte shodu produktového čísla a provedení připojení 7 PIN (5+2). Samotný počet pinů nenahrazuje porovnání konektorů a výbavy.
- Prohlédněte sklo, kryt, kloub, upevňovací body a dosedací plochy. Zkontrolujte, zda kabely nejsou přerušené a kontakty zoxidované nebo ohnuté.
- Zkontrolujte těsnicí prvky a stav laku. Barevné označení porovnejte s požadovaným provedením.
2) Potřebné nářadí a materiál
Obvykle jsou potřeba vhodné šroubováky a klíče podle skutečných spojů, plastové páčidlo na obložení, ochrana lakovaných ploch, čistá utěrka a případně prostředek určený k čištění elektrických kontaktů. Připravte si také bezpečné místo pro odložení zrcátka a demontovaných součástí.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu a připravte si přístup k pracovnímu prostoru.
- Vypněte zapalování. Případné odpojení baterie a související čekací postup proveďte podle pokynů výrobce vozu.
- Chraňte okolní lakované plochy před poškrábáním během manipulace.
- Podle servisního postupu opatrně odstraňte kryty nebo obložení potřebné pro přístup k uchycení a elektrickému připojení zrcátka.
- Zaznamenejte původní vedení kabeláže a polohu těsnění, například fotografií.
- Uvolněte pojistky konektorů a odpojte elektrické připojení. Netahejte za vodiče.
- Původní zrcátko podepřete, uvolněte jeho upevnění a sejměte ho bez namáhání kabeláže.
- Očistěte dosedací plochu a zkontrolujte těsnění i okolí uchycení. Poškozené těsnicí prvky nepoužívejte znovu.
- Usaďte náhradní zrcátko, správně veďte kabeláž a srovnejte těsnění. Zrcátko upevněte podle pokynů výrobce, bez přetažení spojů.
- Zapojte konektory až do řádného zajištění. Zkontrolujte, že vodiče nejsou skřípnuté, napnuté ani vedené přes ostré hrany.
- Obnovte napájení podle postupu výrobce a před definitivním zakrytím ověřte elektrické funkce, pokud to bezpečný postup dovoluje.
- Namontujte zpět kryty a obložení, zkontrolujte jejich usazení a nastavte zrcátko pro správný výhled řidiče.
4) Kontroly po montáži a ověření funkce
- Vyzkoušejte elektrické nastavení ve všech směrech a přiklopení i vyklopení pomocí ovládání vozu. Sledujte plynulost chodu a neobvyklé zvuky.
- Ověřte vyhřívání způsobem odpovídajícím ovládání a podmínkám jeho aktivace u daného vozu.
- Zkontrolujte pevné usazení zrcátka, přilehnutí těsnění a správné nasazení obložení.
- Teprve po ověření bezpečného upevnění a výhledu proveďte krátkou zkušební jízdu. Sledujte vibrace obrazu a případný zvýšený hluk kolem základny zrcátka.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna elektrického provedení: před montáží porovnejte konektory, zapojení a funkce, nejen vnější tvar zrcátka.
- Skřípnutí kabeláže: dodržte původní trasu vodičů a před dotažením zkontrolujte jejich volné vedení.
- Špatně usazené těsnění: dosedací plochu očistěte a těsnění nasaďte bez přehnutí, aby se omezilo zatékání a hluk.
- Přetažení upevnění: postupujte podle výrobce; nadměrná síla může poškodit základnu nebo upevňovací body.
- Násilné překlápění mechanismu: se sklopným kloubem nemanipulujte silou, jeho funkci zkoušejte předepsaným ovládáním.
Důvody, proč dochází k poničení dílu
U tohoto typu zrcátek bývají příčinou poškození zejména následující vlivy. Jde o obecný přehled, nikoli o popis stavu nabízeného kusu.
- Náraz při parkování nebo míjení překážky může poškodit sklo, kryt, základnu i sklápěcí kloub.
- Násilné sklápění nebo pohyb zamrzlého mechanismu může nadměrně zatížit pohon a převody.
- Vlhkost a koroze kontaktů mohou způsobit výpadky nastavení, vyhřívání nebo elektrického sklápění.
- Opotřebení pohyblivých částí se může projevit vůlí, hlučností nebo nepravidelným pohybem.
- Poškozená kabeláž či topný prvek mohou vést k nefunkčnosti jednotlivých elektrických funkcí.
- Nesprávná předchozí montáž, zejména přetažené uchycení nebo skřípnuté vodiče, může zkrátit životnost dílu.
