Popis

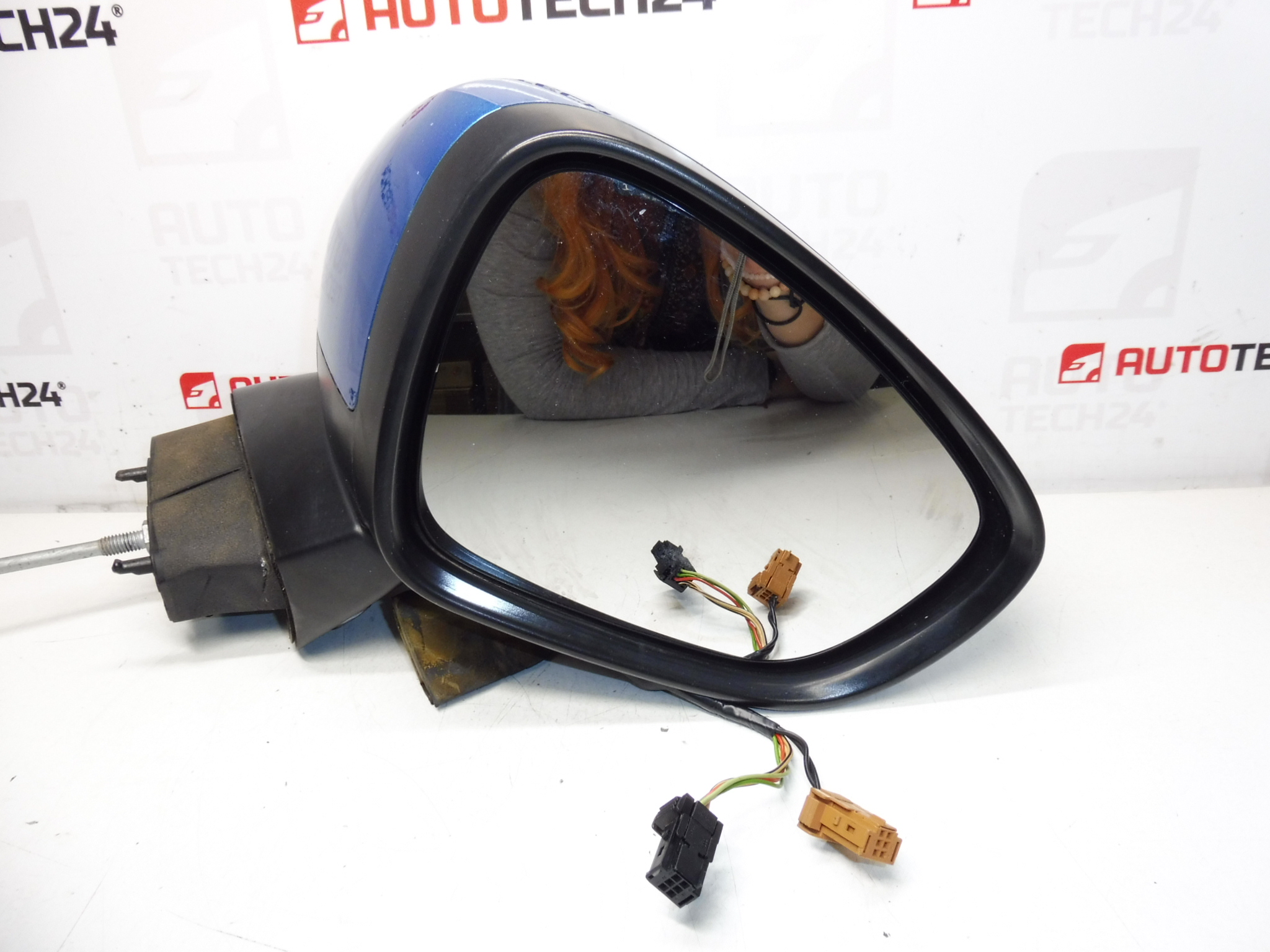

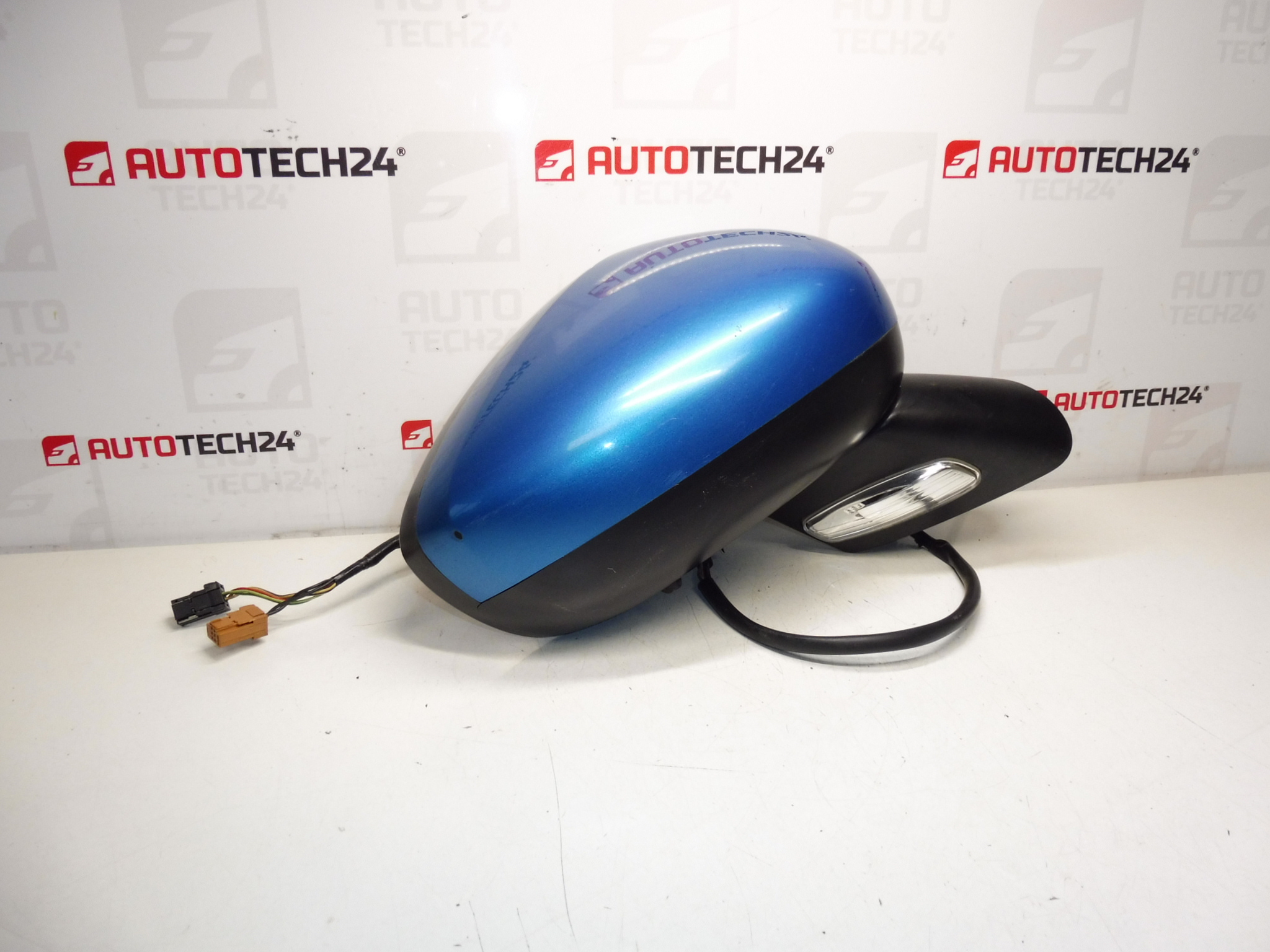

Pravé zpětné zrcátko pro vozy CITROEN C3 od 2009 -2016
Barva KGW – MODRÝ LAK BELLE-ILE
Elektricky ovládané, vyhřívané, teplotní čidlo
7 PIN (5+2)
Popis dílu
Použité pravé elektrické zpětné zrcátko pro Citroën C3 II je praktickou náhradou při poškození krytu, skla nebo mechanismu původního zrcátka. Nabízí elektrické nastavení, vyhřívání a teplotní čidlo. Modrý lak Belle-Ile s označením KGW může při shodě s původním lakováním vozu usnadnit výměnu bez nutnosti změny barvy krytu; u použitého lakovaného dílu je však vhodné počítat s možným rozdílem odstínu vlivem stáří a opotřebení.
Při výběru porovnejte zejména produktové číslo 8154AR, zapojení 7 PIN (5+2), upevnění a výbavu původního zrcátka. Shodný vzhled sám o sobě nemusí znamenat stejné elektrické provedení.
Technické informace
- Výrobce: neuvedeno; v podkladech uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën C3 II.
- Období uvedené v podkladech: 2009–2016.
- Typ dílu: vnější zpětné zrcátko.
- Strana: pravá.
- Ovládání: elektrické.
- Výbava: vyhřívání, teplotní čidlo.
- Elektrické připojení: 7 PIN (5+2).
- Barva: KGW – modrý lak Belle-Ile.
- Stav: použitý díl.
- Další čísla: KGWD – doplňkové označení z podkladů.
Kódy produktů
- Kódy produktů: 8154AR, KGWD.
- Kód barvy uvedený v dlouhém popisu: KGW.
- Model: Citroën C3 II.
Doporučení k montáži
Obecně/typicky platí pro výměnu elektrického vnějšího zrcátka následující postup. Přesný způsob zpřístupnění upevnění, demontáže obložení a odpojení elektrické soustavy závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte starý a náhradní díl: pravou stranu, označení, tvar základny, upevňovací body, konektory a provedení 7 PIN (5+2).
- Ověřte shodu elektrického nastavení, vyhřívání a teplotního čidla s původní výbavou.
- Prohlédněte sklo, kryt, základnu, kabeláž a kontakty. Zaměřte se na praskliny, uvolněné části, poškozenou izolaci a korozi.
- Zkontrolujte stav dosedacích ploch a případného těsnění. Barvu posuzujte podle kódu i skutečného odstínu.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým upevňovacím prvkům.
- Plastové nástroje na demontáž obložení, pokud je nutné obložení uvolnit.
- Ochrana lakovaných ploch, měkká podložka pro odložené zrcátko a čistý hadřík.
- Vhodný prostředek na šetrné očištění dosedacích ploch; podle potřeby vybavení pro kontrolu elektrického zapojení.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte zapalování a zajistěte je proti pohybu.
- Připravte elektrickou soustavu k práci podle pokynů výrobce. Případné odpojení baterie proveďte až po předepsaném ukončení činnosti palubní elektroniky.
- Chraňte okolní lakované plochy před poškrábáním a připravte si místo pro odložení demontovaného dílu.
- Podle servisního postupu zpřístupněte upevnění a konektor zrcátka. Potřebné obložení uvolňujte opatrně, bez násilného páčení příchytek.
- Zdokumentujte původní vedení kabeláže. Odjistěte konektory a rozpojte je tahem za jejich těla, nikoli za vodiče.
- Zrcátko přidržujte, postupně uvolněte upevňovací prvky a díl opatrně sejměte. Kabeláž protáhněte bez zachycení a poškození konektorů.
- Očistěte dosedací plochu a zkontrolujte upevnění i případné těsnění. Poškození, které by bránilo správnému usazení, nejprve odstraňte.
- Přiložte náhradní zrcátko, správně usaďte těsnění a veďte kabeláž původní cestou tak, aby nebyla napnutá ani přiskřípnutá.
- Upevňovací prvky nejprve nasaďte ručně a následně dotáhněte podle servisního předpisu výrobce. Zrcátko musí sedět rovně a pevně.
- Připojte odpovídající konektory a zkontrolujte jejich zajištění. Neprovádějte úpravy zapojení jen proto, že konektor nebo počet kontaktů neodpovídá.
- Obnovte napájení podle postupu výrobce a ověřte funkce zrcátka. Po úspěšné kontrole vraťte obložení a zkontrolujte usazení všech příchytek.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Vyzkoušejte elektrické nastavení ve všech směrech a nastavte správný výhled.
- Ověřte vyhřívání při splnění podmínek jeho aktivace podle návodu k vozidlu.
- Zkontrolujte věrohodnost údaje venkovní teploty, pokud jej vozidlo zobrazuje; po manipulaci může údaj potřebovat čas k ustálení.
- Prověřte pevnost upevnění, dosednutí základny a volné vedení kabeláže.
- Krátkou zkušební jízdu proveďte až se správně nastaveným a bezpečně upevněným zrcátkem. Sledujte chvění obrazu a neobvyklý aerodynamický hluk.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna elektrického provedení: před demontáží porovnejte označení, konektory, kontakty a výbavu obou dílů.
- Přiskřípnutí kabeláže: dodržte původní trasu vodičů a jejich uložení zkontrolujte před dotažením.
- Nesprávně usazené těsnění: dosedací plochu očistěte a těsnění nepřehýbejte; špatné usazení může způsobit zatékání nebo hluk.
- Přetažení upevnění: používejte správné nářadí a postup výrobce, nikoli nadměrnou sílu.
- Poškození příchytek obložení: nejprve zjistěte způsob jejich uvolnění a používejte plastové demontážní nástroje.
Důvody, proč dochází k poničení dílu
U vnějších elektrických zrcátek se obecně vyskytují následující příčiny poškození; nejde o popis závad nabízeného kusu:
- Náraz při parkování nebo míjení překážky může poškodit sklo, kryt, základnu i nastavovací mechanismus.
- Násilné přestavování nebo manipulace se zamrzlým zrcátkem může přetížit pohyblivé části.
- Vlhkost a koroze kontaktů mohou způsobovat výpadky nastavení, vyhřívání nebo teplotního čidla.
- Opotřebení pohonu a pohyblivých spojů se může projevit nepravidelným pohybem nebo vůlí skla.
- Poškozené vodiče či nedostatečně zajištěné konektory mohou vést k přerušované nebo nefunkční elektrické výbavě.
- Stárnutí plastů a působení počasí mohou zvyšovat křehkost krytu a zhoršovat stav lakovaného povrchu.
