Popis

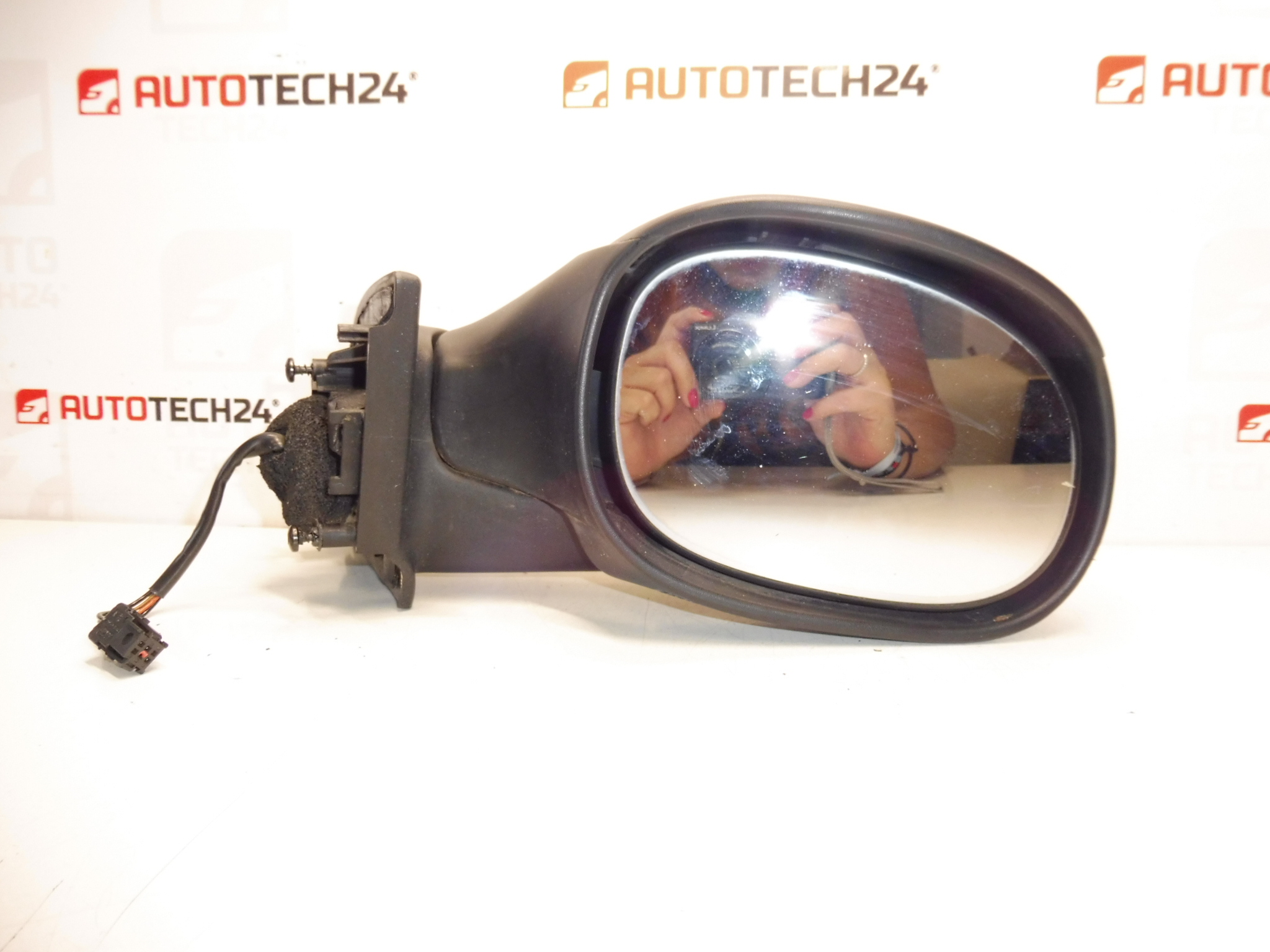

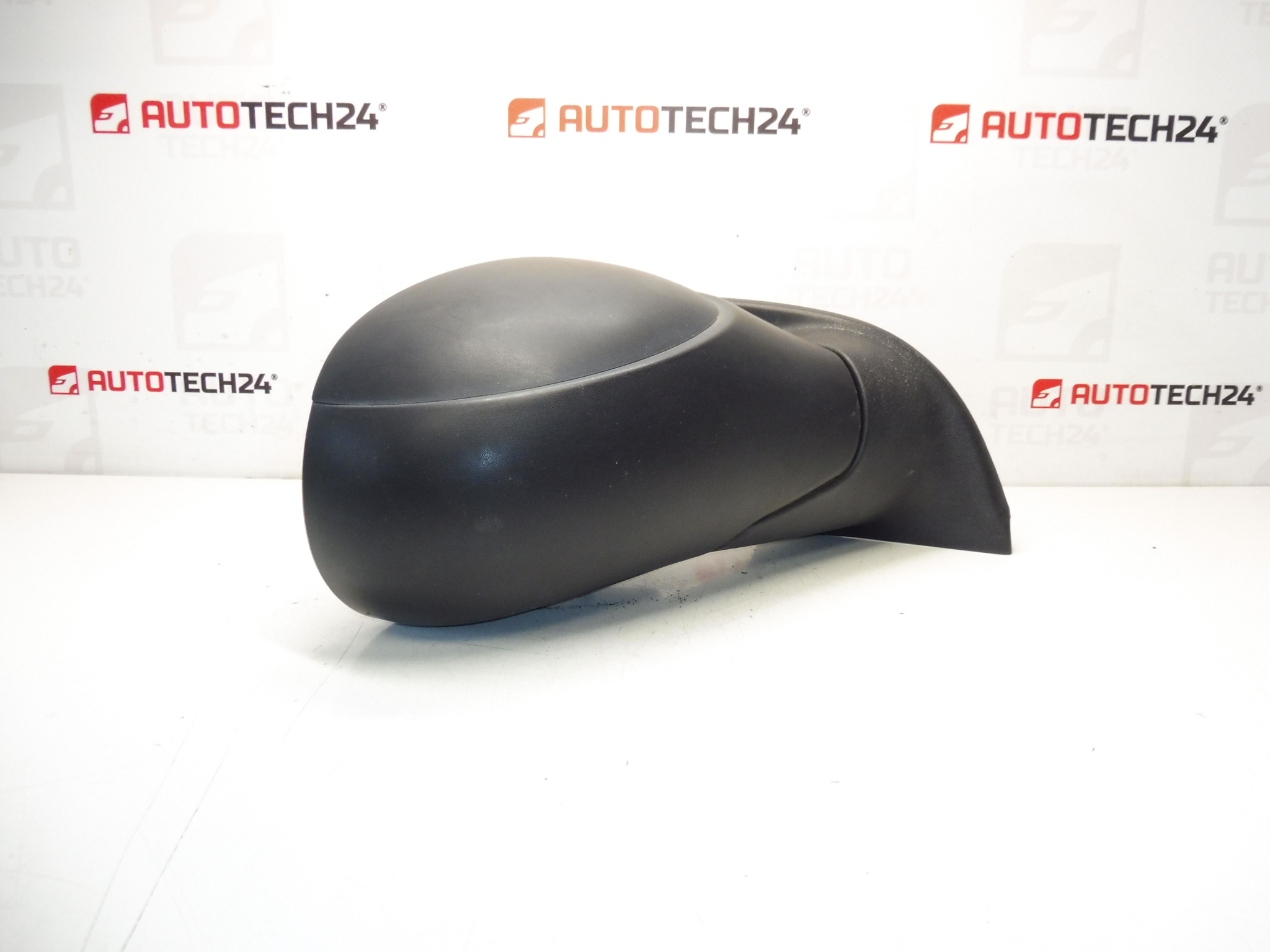

Pravé zpětné zrcátko spolujezdce pro vozy CITROEN C3
Elektricky ovládané, nevyhřívané, teplotní čidlo
5 PIN
Popis dílu
Toto pravé elektrické zrcátko je určené pro Citroën C3 a je vhodné jako náhrada po poškození původního zrcátka. Ovládání je elektrické, zrcátko je nevyhřívané a součástí je také teplotní čidlo. Díky konektoru 5 PIN je důležité před montáží ověřit shodu zapojení se stávajícím dílem.
Při výběru u použitých zrcátek typicky rozhoduje shoda produktového čísla a konektoru – pomůže to zajistit správnou funkci elektrického polohování i případných doplňkových prvků.
Technické informace
- Výrobce: Stellantis
- Model: Citroën C3
- Další čísla: neuvedeno
- Provedení: elektricky ovládané
- Vyhřívání: ne
- Teplotní čidlo: ano
- Konektor: 5 PIN
Kódy produktů
- Kódy produktů: 8149RW
Doporučení k montáži
Obecně/typicky platí, že výměna zpětného zrcátka se liší podle konkrétního provedení dveří a vnitřního krytování u daného vozu. Postup níže je praktický a běžný pro tento typ dílu, přesné kroky se mohou lišit dle modelu a výbavy.
1) Před montáží
- Porovnejte nové a původní zrcátko: kód 8149RW, tvar, uchycení, typ konektoru (5 PIN), přítomnost teplotního čidla.
- Zkontrolujte stav kabeláže a konektoru: ohnuté piny, prasklá izolace, známky koroze.
- Prověřte mechanické části: praskliny v uchycení, vůle v kloubu, poškození krytů.
2) Potřebné nářadí a materiál
- Sada běžného ručního nářadí (šroubováky, ráčna/nástavce dle použitých šroubů)
- Plastové páčidlo na demontáž čalounění/krytů (pro omezení poškození plastů)
- Čistící prostředek na kontakty (dle potřeby) a čistý hadřík
- Ochranné rukavice
3) Postup montáže krok za krokem
- Vypněte zapalování a pro jistotu odpojte baterii (u elektrických dílů tím snížíte riziko zkratu).
- Demontujte vnitřní kryt u zrcátka (typicky trojúhelníkový kryt u A-sloupku) – páčidlem opatrně uvolněte úchyty.
- Zpřístupněte konektor zrcátka a odpojte elektrické vedení.
- Povolte upevňovací šrouby/matice zrcátka (zrcátko při povolování přidržujte zvenku, aby nespadlo).
- Sejměte původní zrcátko z dveří a zkontrolujte dosedací plochu (nečistoty, zbytky těsnění, deformace).
- Přiložte nové zrcátko, usadťe jej do správné polohy a ručně předepněte upevnění.
- Dotáhněte upevnění rovnoměrně tak, aby zrcátko správně sedělo a nedocházelo k pnutí plastů.
- Připojte konektor (5 PIN) a zkontrolujte, že je zajištěný a vedení není skřípnuté.
- Namontujte zpět vnitřní kryt a ujistěte se, že všechny úchyty pevně drží.
- Připojte baterii a zapněte zapalování.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte elektrické ovládání ve všech směrech (plynulost, bez zadrhávání).
- Zkontrolujte stabilitu zrcátka při zavření dveří a během krátké jízdy (vibrace, vůle).
- Prověřte, že kabeláž uvnitř dveří není v tahu a nic se neozývá při manipulaci.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna konektoru/neshoda pinů: vždy porovnejte původní díl a zapojení (zde má být 5 PIN).
- Skřípnutá kabeláž pod krytem: veďte svazek tak, aby nebyl v ostrém ohybu nebo pod tlakem.
- Poškození plastových úchytů krytu: používejte plastové páčidlo a uvolňujte postupně.
- Nerovnoměrné dotažení: dotahujte s citem a postupně, aby zrcátko správně dosedlo.
Důvody, proč dochází k poničení dílu
- Mechanické poškození (odření, náraz, střet při parkování, sklopení proti překážce).
- Poškození mechanismu polohování vlivem násilného přetlačení nebo vnitřního opotřebení.
- Elektrická závada (oxidace konektoru, poškozená kabeláž ve dveřích, zatečení vlhkosti).
- Vůle a vibrace po delším provozu, zejména při uvolněném uchycení.
