Popis

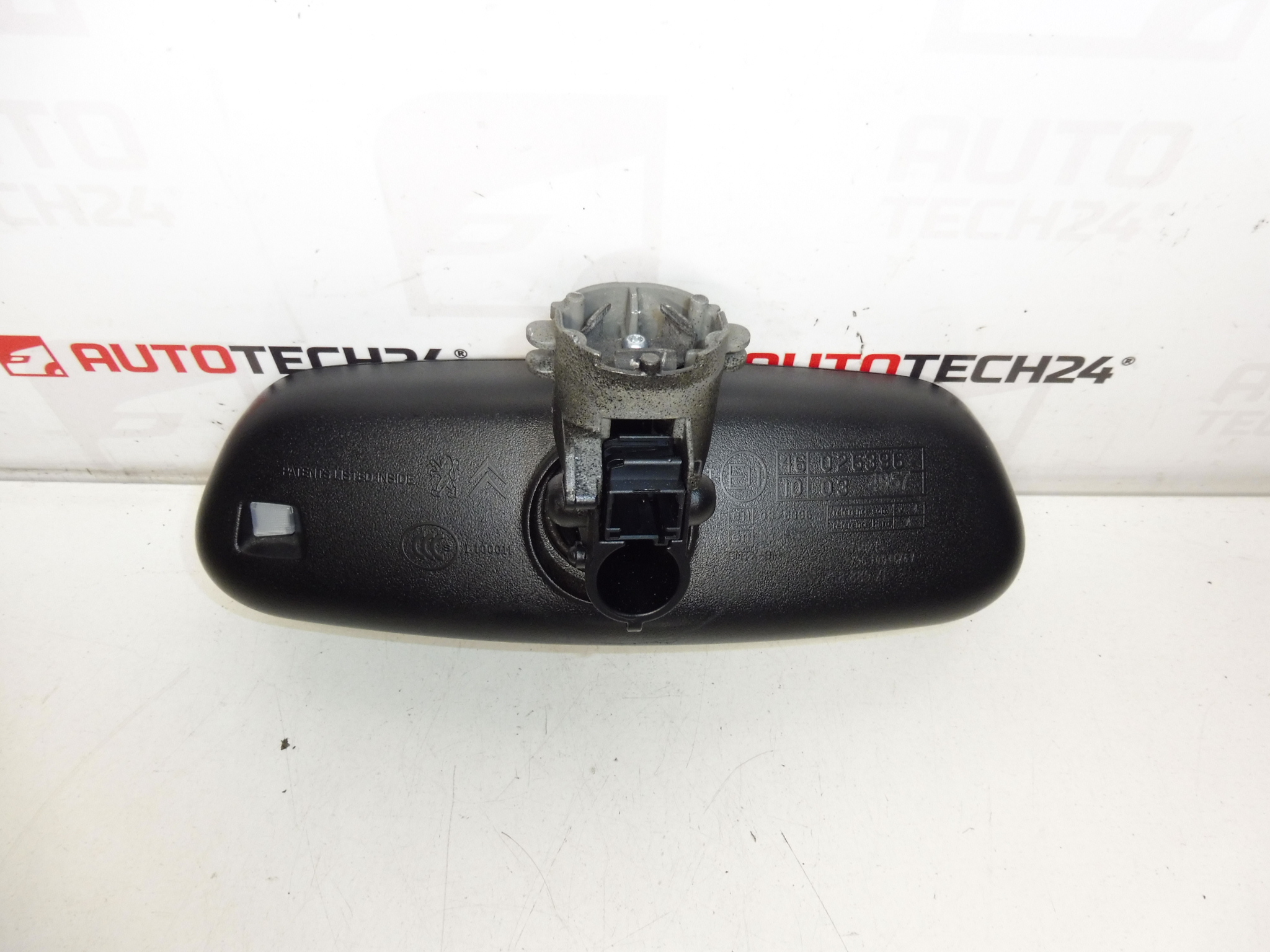

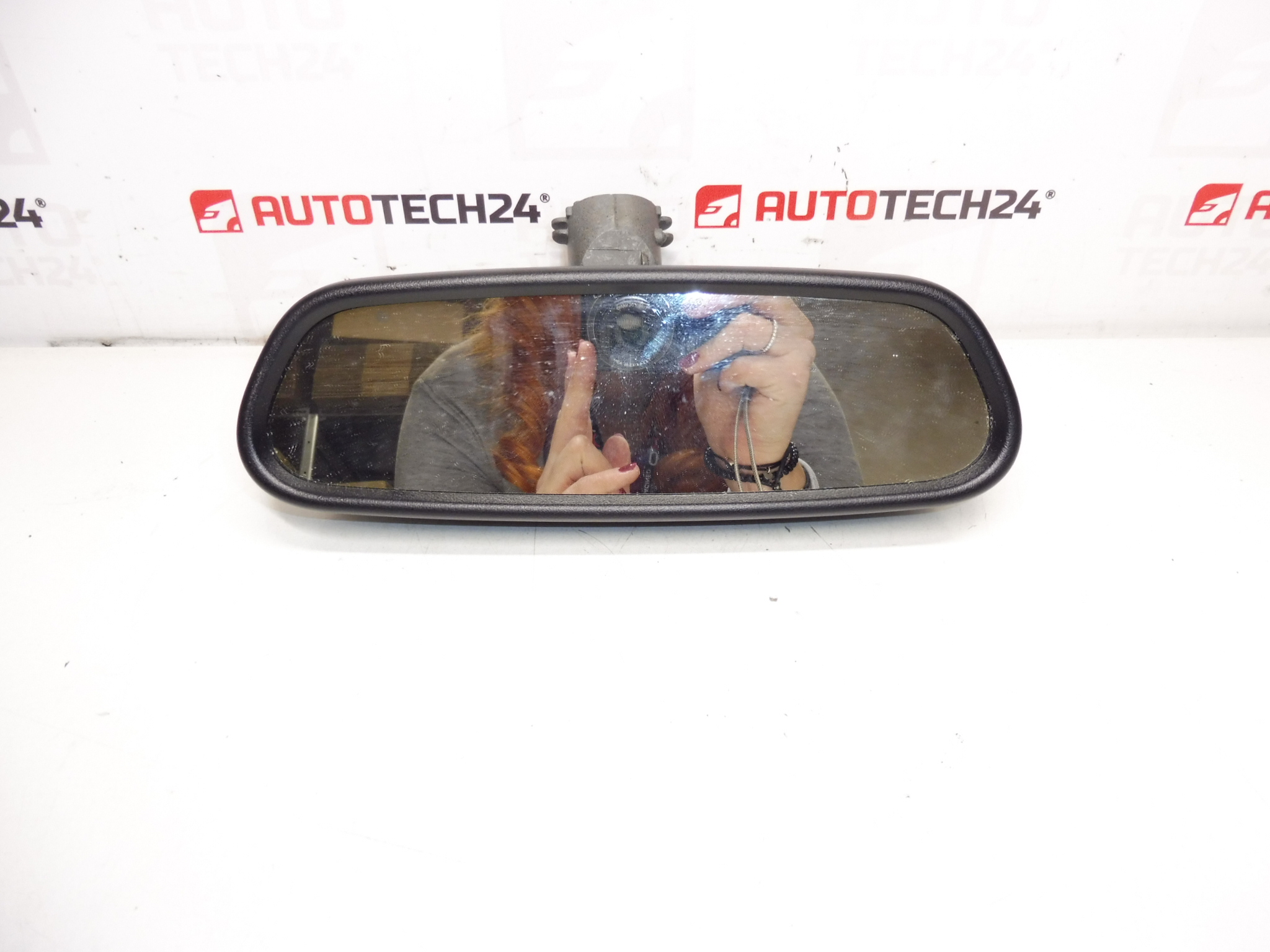

Vnitřní zpětné zrcátko pro vozy PEUGEOT 308, 508 CITROIEN C4 II B7, DS4, C3 PICASSO
Barva FXT- – ČERNÁ CORNELIE
Elektrické stmívání
BEZ VYPÍNAČE
Popis dílu
Použité vnitřní zpětné zrcátko pro vozy Citroën a Peugeot s elektrickým stmíváním, v provedení bez vypínače. Stmívání pomáhá omezit oslnění světly vozidel jedoucích za vámi a přispívá k pohodlnější jízdě za tmy. Černé provedení FXT – ČERNÁ CORNELIE odpovídá barevnému označení uvedenému v podkladech.
Je vhodnou volbou při výměně poškozeného zrcátka nebo kusu s nefunkčním stmíváním, pokud souhlasí provedení a připojení. Při výběru porovnejte především čísla 96758889XT a 8154SA, uchycení a elektrický konektor s původním dílem. Samotná shoda modelu vozu nestačí k určení správné varianty.
Technické informace
- Výrobce: neuvedeno; v podkladech je označení Stellantis CITROEN PEUGEOT.
- Model: Citroën C3 Picasso | Citroen C4 II | DS4 | Peugeot 308 | Puegeot 508 (názvy převzaté ze štítků). Dlouhý popis upřesňuje C4 II B7 a Peugeot 508.
- Typ dílu: vnitřní zpětné zrcátko.
- Funkce: elektrické stmívání.
- Provedení: bez vypínače.
- Barva: FXT – ČERNÁ CORNELIE.
- Stav: použitý díl.
- Další čísla: neuvedeno.
Kódy produktů
- Kódy produktů: 96758889XT, 8154SA.
Obě označení lze použít při hledání náhradního vnitřního zrcátka. Před montáží vedle označení zkontrolujte také mechanické a elektrické provedení.
Doporučení k montáži
Obecně pro tento typ dílu platí: způsob uvolnění držáku, případných krytů a konektoru se může lišit podle vozu. Následující postup je obecný; přesné kroky musí odpovídat servisním pokynům konkrétního modelu a provedení. Zvláštní opatrnost vyžaduje práce v blízkosti skla.
1) Před montáží
- Porovnejte produktové označení, tvar a zajištění držáku, konektor i uspořádání kontaktů se starým zrcátkem.
- Ověřte, že původní provedení odpovídá elektricky stmívanému zrcátku bez vypínače.
- Prohlédněte odrazovou plochu, pouzdro, kloub a upevňovací části. Hledejte praskliny, skvrny, uvolněné části nebo poškozené západky.
- Zkontrolujte konektor a kabeláž, zejména ohnuté kontakty, oxidaci a porušenou izolaci. Nefunkční stmívání nemusí být způsobeno samotným zrcátkem.
2) Potřebné nářadí a materiál
- Plastové nástroje na šetrné uvolnění krytů.
- Běžné ruční nářadí podle skutečného provedení upevnění.
- Měkká čistá utěrka a vhodná ochrana okolních povrchů.
- Servisní postup pro daný vůz; pro případnou kontrolu napájení vhodný měřicí přístroj a schéma zapojení.
3) Postup montáže krok za krokem
- Vůz bezpečně odstavte, vypněte zapalování a zajistěte dostatek světla i prostoru pro práci.
- Podle servisního postupu ověřte požadavky na odpojení baterie a uspání elektrických systémů. Před rozpojováním konektoru postupujte podle těchto pokynů.
- Chraňte okolní povrchy a prohlédněte uchycení. Pokud je zakryté, nejprve zjistěte způsob zajištění krytu.
- Případný kryt opatrně uvolněte plastovým nástrojem. Nepáčte o sklo a netahejte za zakrytou kabeláž.
- Zaznamenejte původní vedení kabelu. Uvolněte pojistku konektoru a odpojte jej za tělo, nikoli za vodiče, jakmile je bezpečně přístupný.
- Přidržujte zrcátko a uvolněte jeho upevnění předepsaným způsobem. Nezkoušejte držák násilím otáčet nebo posouvat, pokud neznáte způsob jeho zajištění.
- Po sejmutí starého kusu zkontrolujte dosedací a upevňovací části. Při poškození nebo uvolnění základny v montáži nepokračujte, dokud není závada odstraněna.
- Znovu porovnejte oba díly vedle sebe. Nově montovaný kus musí odpovídat držákem, konektorem a provedením bez vypínače.
- Usaďte náhradní zrcátko a zajistěte jej podle servisního postupu. Na sklo ani pouzdro nevyvíjejte zbytečný tlak.
- Připojte konektor, ověřte zacvaknutí pojistky a veďte kabel tak, aby nebyl napnutý ani přiskřípnutý. Vraťte případné kryty.
- Obnovte elektrické napájení podle pokynů výrobce, nastavte zrcátko a proveďte kontrolu upevnění i funkce.
4) Kontroly po montáži a ověření funkce
- Ověřte, že zrcátko drží nastavenou polohu, nemá nadměrnou vůli a kryty správně dosedají.
- Zkontrolujte čistotu odrazové plochy a případných snímacích ploch, které nesmějí být zakryté.
- Elektrické stmívání vyzkoušejte za podmínek stanovených výrobcem vozu. U tohoto provedení není vypínač, proto funkci neposuzujte podle možnosti ručního zapnutí.
- Při nefunkčním stmívání nejprve ověřte připojení a napájení podle schématu. Nepřivádějte zkušební napětí na neznámé kontakty.
- Krátkou zkušební jízdu proveďte až po bezpečném upevnění. Sledujte stabilitu obrazu a případné vibrace; nastavení i další kontroly provádějte po zastavení.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna varianty: předem porovnejte kódy, konektor, držák a provedení bez vypínače.
- Násilné uvolňování uchycení: nejprve zjistěte způsob zajištění, aby nedošlo k poškození držáku nebo skla.
- Tahání za vodiče: konektor odpojujte až po odjištění a vždy za jeho tělo.
- Přiskřípnutý kabel: před nasazením krytu zkontrolujte jeho vedení a dostatečnou volnost.
- Předčasné označení dílu za nefunkční: ověřte provozní podmínky stmívání i stav napájení a kabeláže.
Důvody, proč dochází k poničení dílu
U vnitřních elektricky stmívaných zrcátek se obecně mohou objevit následující příčiny poškození. Nejde o popis zjištěných vad nabízeného kusu.
- Mechanický náraz nebo nešetrné nastavování mohou poškodit pouzdro, kloub i upevnění.
- Nesprávná demontáž může ulomit západky, poškodit držák nebo vytrhnout vodiče z konektoru.
- Stárnutí stmívací vrstvy a elektroniky se může projevit skvrnami, nerovnoměrným ztmavením nebo výpadkem funkce.
- Vlhkost a nevhodné čištění mohou poškodit povrch či elektroniku, zejména pokud kapalina pronikne do pouzdra.
- Poškozená kabeláž nebo elektrická závada mohou způsobit přerušovanou funkci či poškození elektronických částí.
