Popis

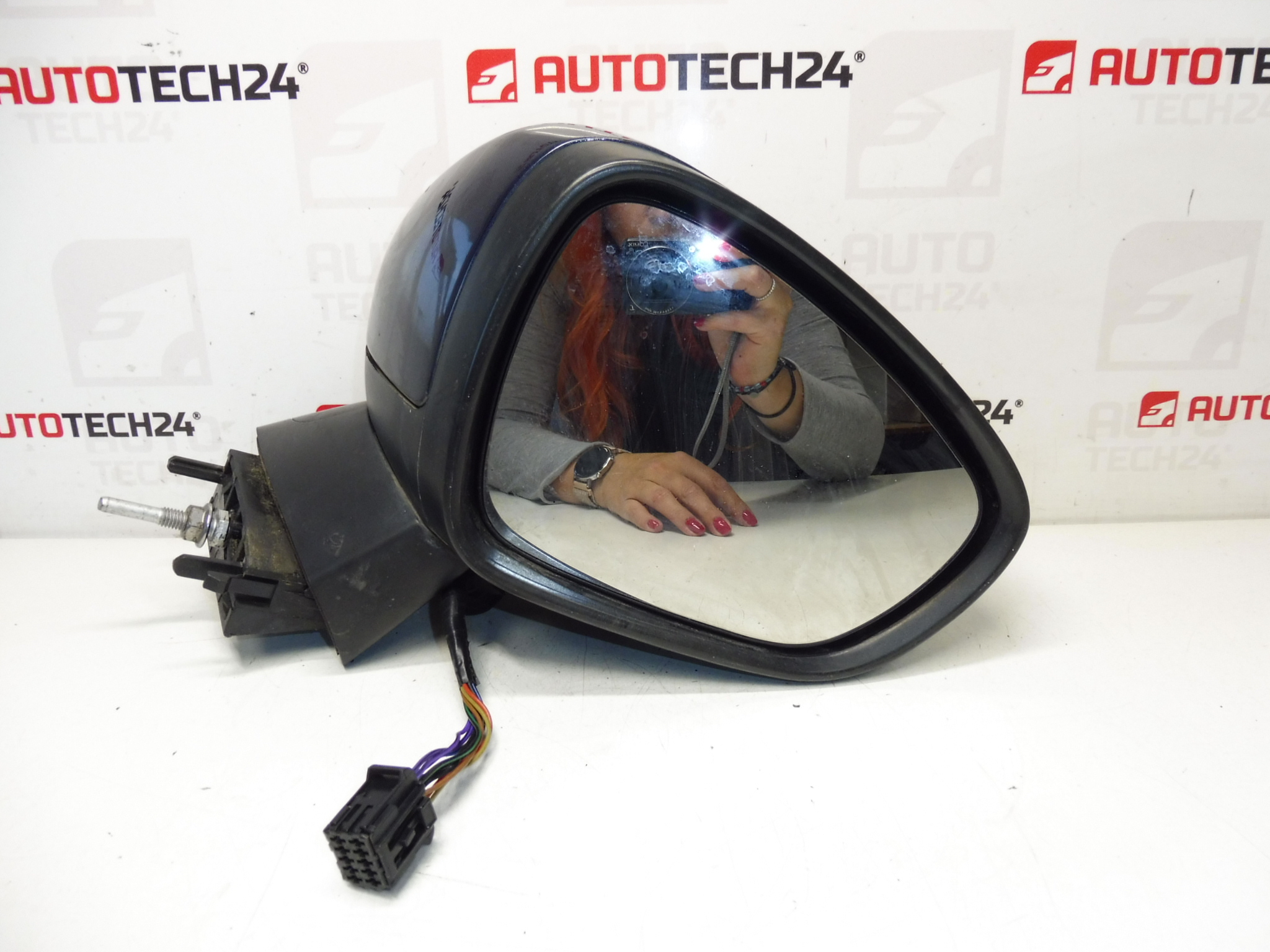

Zpětné zrcátko spolujezdce pro vozy CITROEN C4 II B7a DS4
Barva KGN – LAK BOURRASQUE
9 PIN
Popis dílu
Použité zpětné zrcátko spolujezdce určené pro vozy Citroën/DS dle uvedení v podkladech. Díky specifikaci barvy KGN – LAK BOURRASQUE je vhodné při opravě po poškození, výměně prasklého/zlomeného zrcátka nebo při řešení závady na elektrických funkcích zrcátka. Pro správnou záměnu je důležité porovnat také počet pinů (9 PIN) a produktové číslo 1607024580.
Technické informace
- Výrobce: Stellantis (Citroën/Peugeot)
- Model: Citroën C4 II B7a, DS4
- Barva: KGN – LAK BOURRASQUE
- Konektor: 9 PIN
- Další čísla: KGNC, NFP
Kódy produktů
- Kódy produktů: 1607024580
Doporučení k montáži
Obecně/typicky pro výměnu vnějšího zpětného zrcátka (přesné kroky se mohou lišit dle konkrétního provedení vozu a výbavy):
1) Před montáží (kontroly použitého dílu, co porovnat se starým kusem)
- Zkontrolujte, že jde o zrcátko na stranu spolujezdce.
- Porovnejte produktové číslo 1607024580 a případná další označení (např. KGNC).
- Ověřte shodu konektoru a počtu pinů (9 PIN).
- Vizuálně zkontrolujte praskliny krytu, stav uchycení, poškození kabeláže a konektoru.
- Pokud řešíte i vzhled, ověřte shodu barvy KGN – LAK BOURRASQUE.
2) Potřebné nářadí a materiál (obecně, bez specifických dílů navíc)
- Sada šroubováků a bitů (typicky Torx/imbus dle provedení)
- Plastové páčidlo na demontáž krytek/čalounění (pro minimalizaci poškození)
- Ráčna s nástavci
- Čistící prostředek na kontakty (volitelně)
- Měkká utěrka/ochrana laku v okolí práce
3) Postup montáže krok za krokem
- Vypněte zapalování a z bezpečnostních důvodů odpojte baterii.
- Zajistěte dveře a ochraňte okolí zrcátka (lak/čalounění) měkkou utěrkou.
- Demontujte vnitřní krytku v prostoru trojúhelníku u zrcátka (typicky nacvaknutá/šroubovaná).
- Uvolněte přístup ke konektoru zrcátka a odpojte elektrický konektor (neza kabely, ale za tělo konektoru).
- Povolte upevňovací šrouby/matice zrcátka a přidržujte zrcátko z vnější strany, aby nespadlo.
- Sejměte staré zrcátko a zkontrolujte dosedací plochu (nečistoty, zbytky těsnění, poškození).
- Usaďte nové zrcátko do správné polohy a ručně chyťte upevňovací prvky.
- Dotáhněte upevnění rovnoměrně tak, aby zrcátko správně sedělo a nedocházelo k pnutí.
- Připojte elektrický konektor a zkontrolujte, že je zacvaknutý a kabeláž není skřípnutá.
- Nasaďte zpět vnitřní krytku/čalounění.
- Připojte baterii.
- Ověřte základní funkce (typicky nastavení zrcátka; dle výbavy i další funkce).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte pevnost uchycení a stabilitu zrcátka při zavření dveří a lehkém zatlačení.
- Ověřte, že zrcátko nevibruje a drží nastavenou polohu.
- Po krátké jízdě znovu vizuálně zkontrolujte usazení a případné nežádoucí vůle.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna konektoru/pinů → vždy porovnat konektor a 9 PIN ještě před montáží.
- Skřípnutá kabeláž → vést kabely ve stejné trase jako u původního dílu.
- Poškození krytek/čalounění → používat plastové páčidlo místo kovových nástrojů.
- Nesprávné usazení → před dotažením zkontrolovat dosedací plochu a rovnoměrné dosednutí zrcátka.
Důvody, proč dochází k poničení dílu
- Mechanické poškození při parkování (náraz, zachycení o překážku, vandalismus).
- Ulomení kloubu/uchycení vlivem prudkého překlápění nebo nešetrné manipulace.
- Poškození krytu a laku od odletujících kamínků a povětrnostních vlivů.
- Závada elektroinstalace v oblasti dveří/zrcátka (namáhání kabeláže, oxidace kontaktů).
- Opotřebení pohyblivých částí zrcátka dlouhodobým provozem.
