Připojení sání turba 1.6 e-HDI pro vozy CITROEN a PEUGEOT
Popis dílu

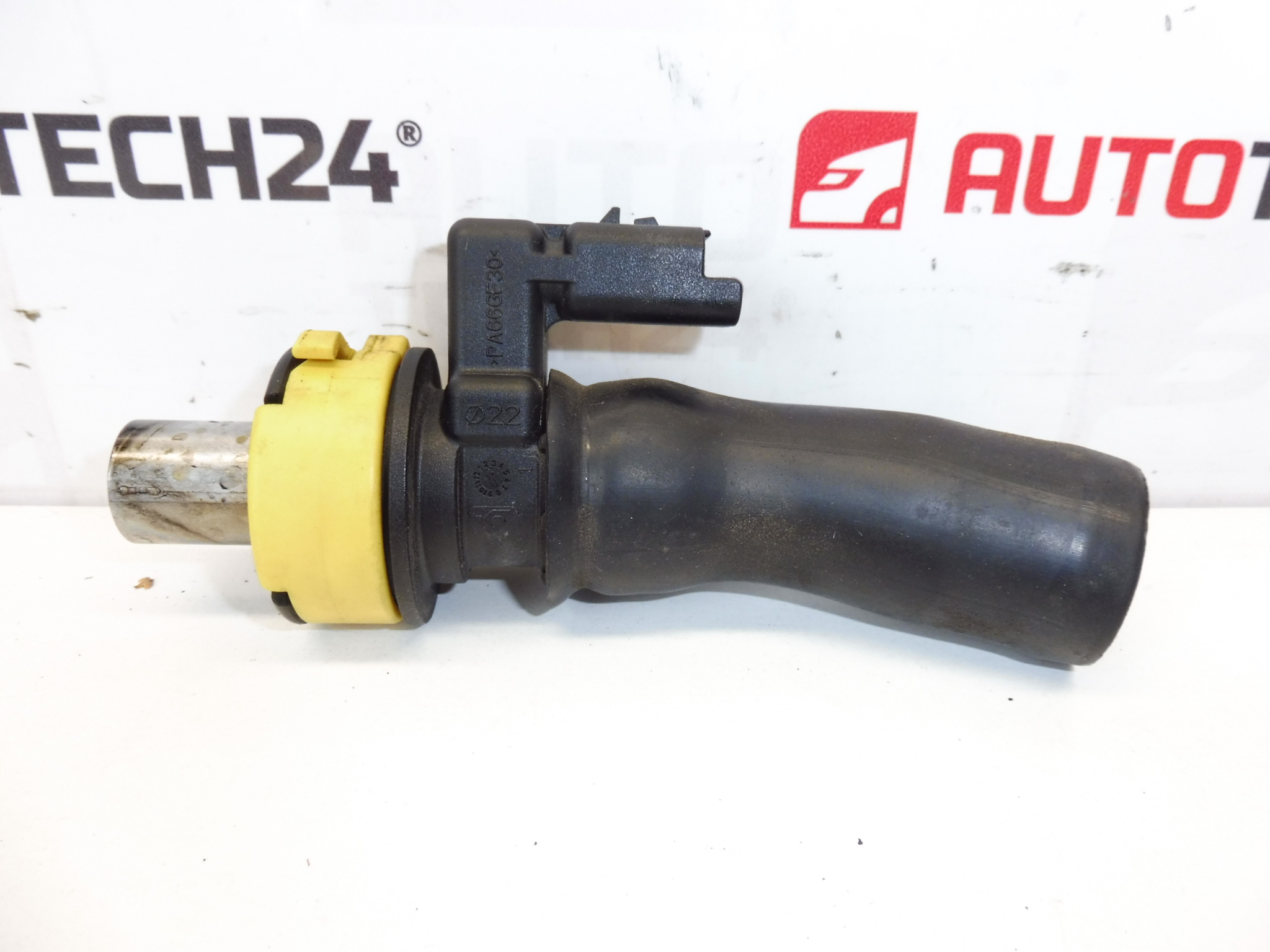

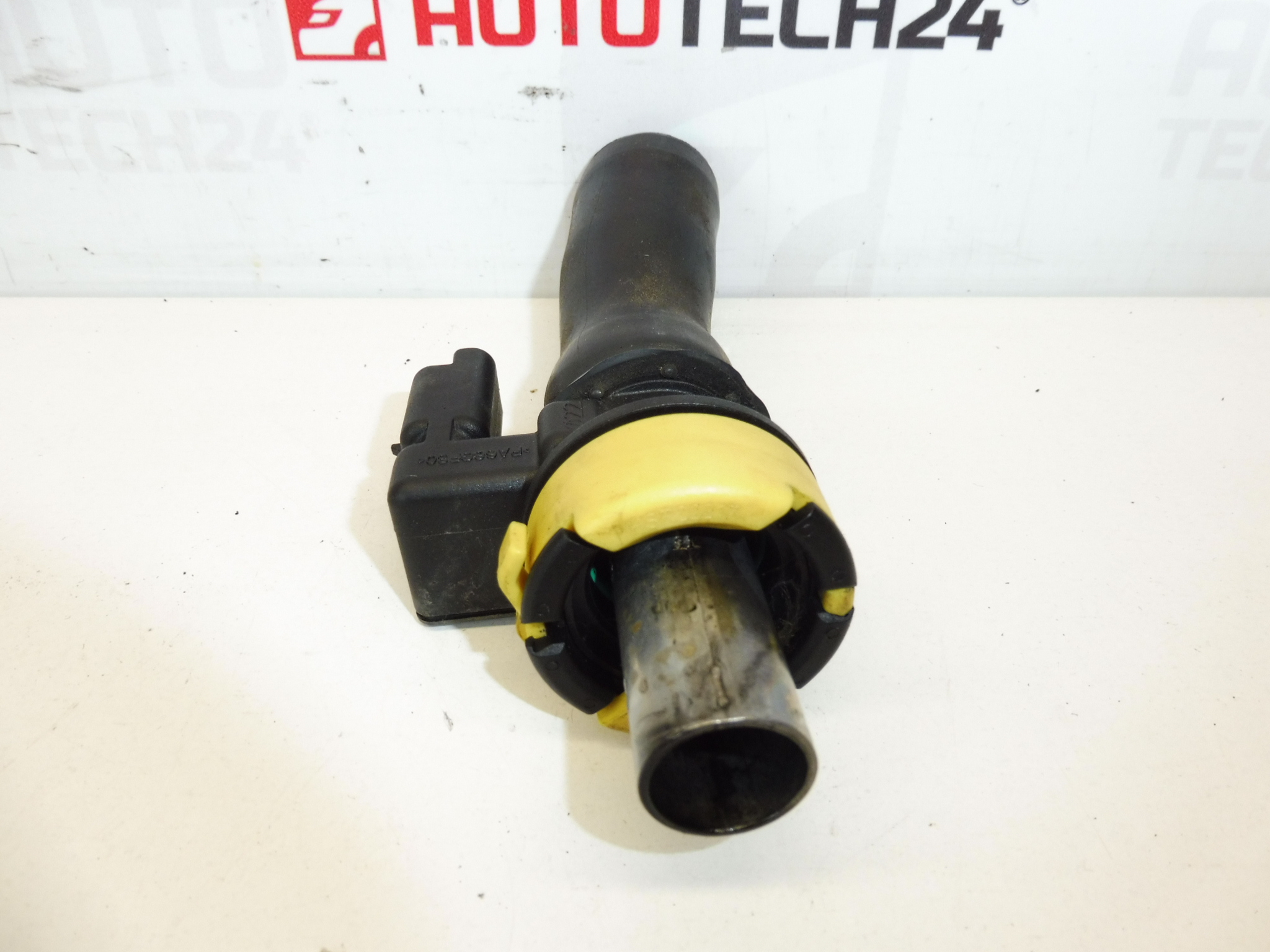

Použitá přípojka vzduchu k sání turba 1.6 e-HDI pro vozy Citroën a Peugeot slouží k propojení sacího vedení turbodmychadla. Nepoškozené a těsné připojení je důležité pro správný přívod vzduchu a spolehlivý chod sací soustavy. Tento díl je vhodnou volbou při výměně prasklé přípojky nebo dílu s poškozenými spoji.
Při výběru se zaměřte na produktová čísla 9673593680, 9677815380 a 1434H0 a porovnání provedení s původním dílem. Samotný název modelu nestačí k určení správné varianty sání.
Technické informace
- Výrobce: neuvedeno; v podkladech uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën Berlingo B9, Citroën C3 Picasso, Citroen C4 II, Citroën C4 Picasso II, Peugeot 308, Peugeot Partner Tepee.
- Motorizace dle označení dílu: 1.6 e-HDI.
- Typ dílu: přípojka vzduchu – připojení sání turba.
- Kategorie: hadice a trubky sání a turba, motorové díly a příslušenství.
- Stav: použitý díl.
- Další čísla: neuvedeno.
Modely jsou převzaty z podkladů k produktu. Konkrétní provedení přípojky je nutné porovnat s demontovaným kusem.
Kódy produktů
- Kódy produktů: 9673593680, 9677815380, 1434H0.
Uvedená čísla pomáhají vyhledat díl a porovnat jeho označení s původní přípojkou. Současně zkontrolujte tvar, připojovací konce a způsob zajištění spojů.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný přístup, způsob uvolnění spojů a rozsah demontáže okolních součástí závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte označení, tvar a orientaci přípojky, připojovací konce i upevňovací prvky se starým kusem.
- Použitý díl prohlédněte ze všech stran. Zaměřte se na praskliny, deformace, poškozené hrany a stav dosedacích ploch.
- Zkontrolujte čistotu vnitřku. Do sání se nesmějí dostat nečistoty ani uvolněné části materiálu.
- Prověřte navazující vedení a případná těsnění, spony či pojistky. Poškozený protikus může způsobit netěsnost i po výměně přípojky.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající skutečnému provedení spojů a upevnění.
- Vhodné kleště na spony, pokud je dané provedení používá.
- Svítilna, čisté utěrky nepouštějící vlákna a prostředky na bezpečné zakrytí otevřeného sání.
- Případné náhradní těsnicí nebo zajišťovací prvky podle zjištěného stavu a servisního předpisu.
3) Postup montáže krok za krokem
- Zaparkujte vůz na rovném místě, zajistěte jej proti pohybu, vypněte zapalování a nechte motor vychladnout.
- Zpřístupněte přípojku podle servisního postupu. Odstraňte pouze součásti, které brání bezpečné výměně.
- Před rozpojením si vyfotografujte vedení, orientaci přípojky a polohu upevňovacích prvků.
- Očistěte okolí spojů tak, aby při demontáži nemohly nečistoty spadnout do sání.
- Opatrně uvolněte spony, pojistky nebo jiné upevnění podle jejich konstrukce. Nepáčte za křehké hrany.
- Vyjměte původní přípojku bez nadměrného namáhání okolního vedení. Otevřené sací otvory ihned bezpečně zakryjte.
- Prohlédněte dosedací plochy a navazující díly. Odstraňte příčinu původního poškození a vyřešte případné vadné těsnicí či zajišťovací prvky.
- Znovu porovnejte oba díly a zkontrolujte, že náhradní přípojka je čistá a její spoje nejsou poškozené.
- Odstraňte ochranné zakrytí a přípojku usaďte ve správné orientaci, bez kroucení a násilného natahování navazujícího vedení.
- Zajistěte všechny spoje podle jejich provedení a pokynů výrobce. Ověřte úplné dosednutí a správné zachycení pojistek či spon.
- Vraťte demontované okolní součásti. Zkontrolujte, že vedení není v tahu, nedře o okolí a že v motorovém prostoru nezůstalo nářadí ani ochranné zakrytí.
4) Kontroly po montáži a ověření funkce
Po nastartování sledujte chod motoru a poslouchejte, zda se neozývá neobvyklé syčení nebo pískání. Kontrolujte z bezpečné vzdálenosti a nesahejte k pohyblivým ani horkým částem. Pokud je vše v pořádku, proveďte krátkou zkušební jízdu a sledujte reakci motoru. Při neobvyklých projevech jízdu přerušte a zkontrolujte sestavu. Po jízdě a vychladnutí motoru znovu prověřte usazení přípojky a zajištění spojů.
5) Nejčastější chyby při montáži a jak jim předejít
- Nedosedlý spoj: před zajištěním ověřte, že je přípojka správně a úplně usazená.
- Skřípnuté nebo poškozené těsnění: pokud je použito, zkontrolujte jeho stav a správné uložení.
- Nadměrné utažení nebo násilné nasazení: může poškodit přípojku či protikus. Použijte správné nářadí a dodržujte postup výrobce.
- Nečistoty v sání: otevřené vedení během práce zakrývejte a před sestavením ověřte jeho čistotu.
- Ponechané pnutí nebo kontakt s okolními díly: před dokončením upravte polohu vedení tak, aby nebylo namáháno ani odíráno.
Důvody, proč dochází k poničení dílu
U přípojek sacího vedení bývají obecnými příčinami poškození zejména:
- Stárnutí materiálu a tepelné namáhání, které mohou vést ke křehnutí, deformacím a prasklinám.
- Vibrace a dlouhodobé pnutí způsobené nesprávným usazením vedení nebo jeho nedostatečným upevněním.
- Nešetrná demontáž a montáž, především páčení, násilné nasazování a nevhodné zajištění spojů.
- Odírání o okolní součásti při nesprávné poloze přípojky nebo navazujícího vedení.
- Poškození těsnicích a zajišťovacích prvků, které může vést k netěsnosti či uvolňování spojení.
Při výměně se proto vyplatí zkontrolovat i okolní sací vedení. Odstranění příčiny závady pomáhá předejít opakovanému poškození náhradního dílu.
