Popis
Zpětné zrcátko řidiče pro vozy CITROEN C4 II B7a DS4
Barva KGN – LAK BOURRASQUE
7 PIN
Popis dílu

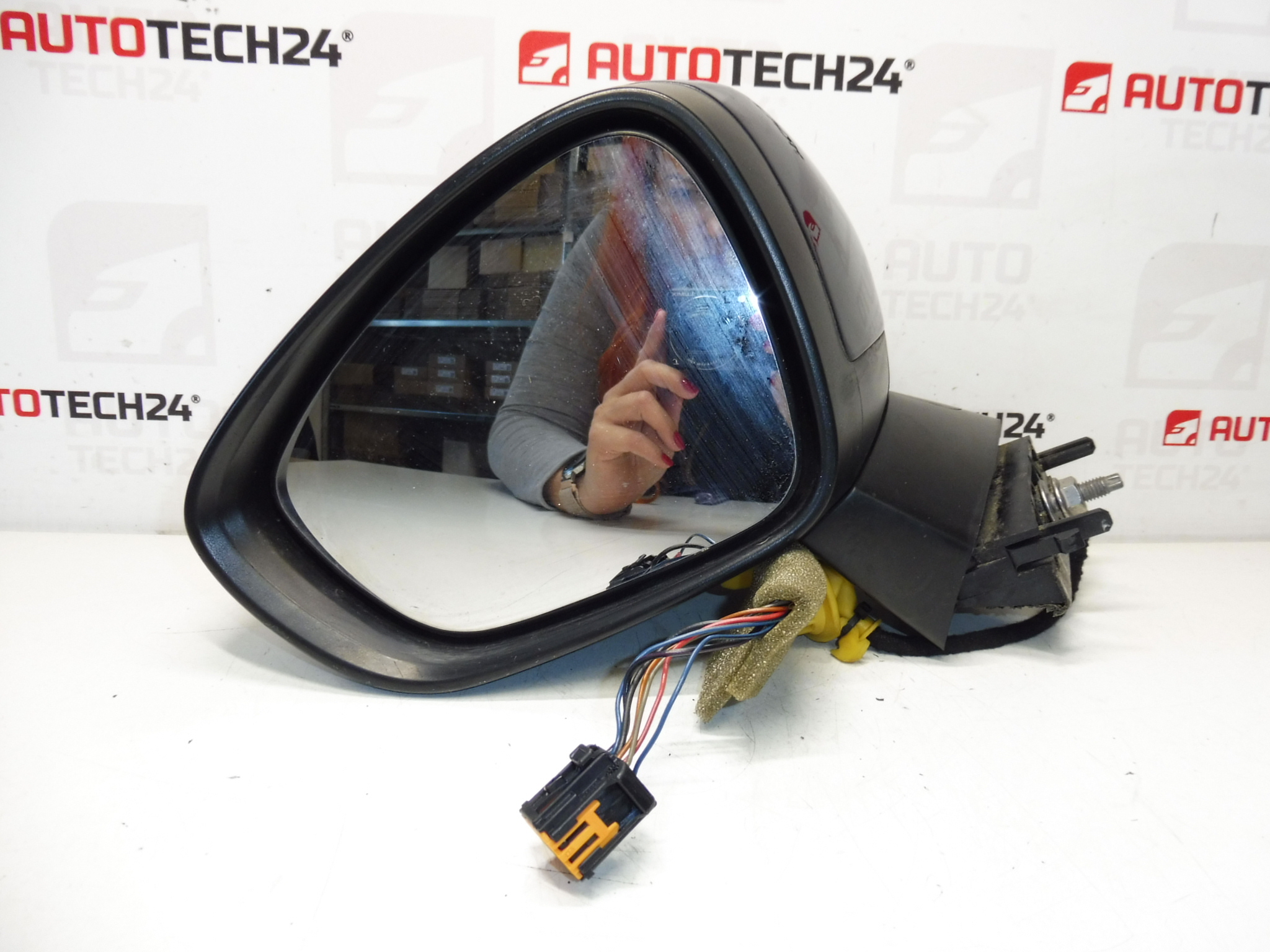

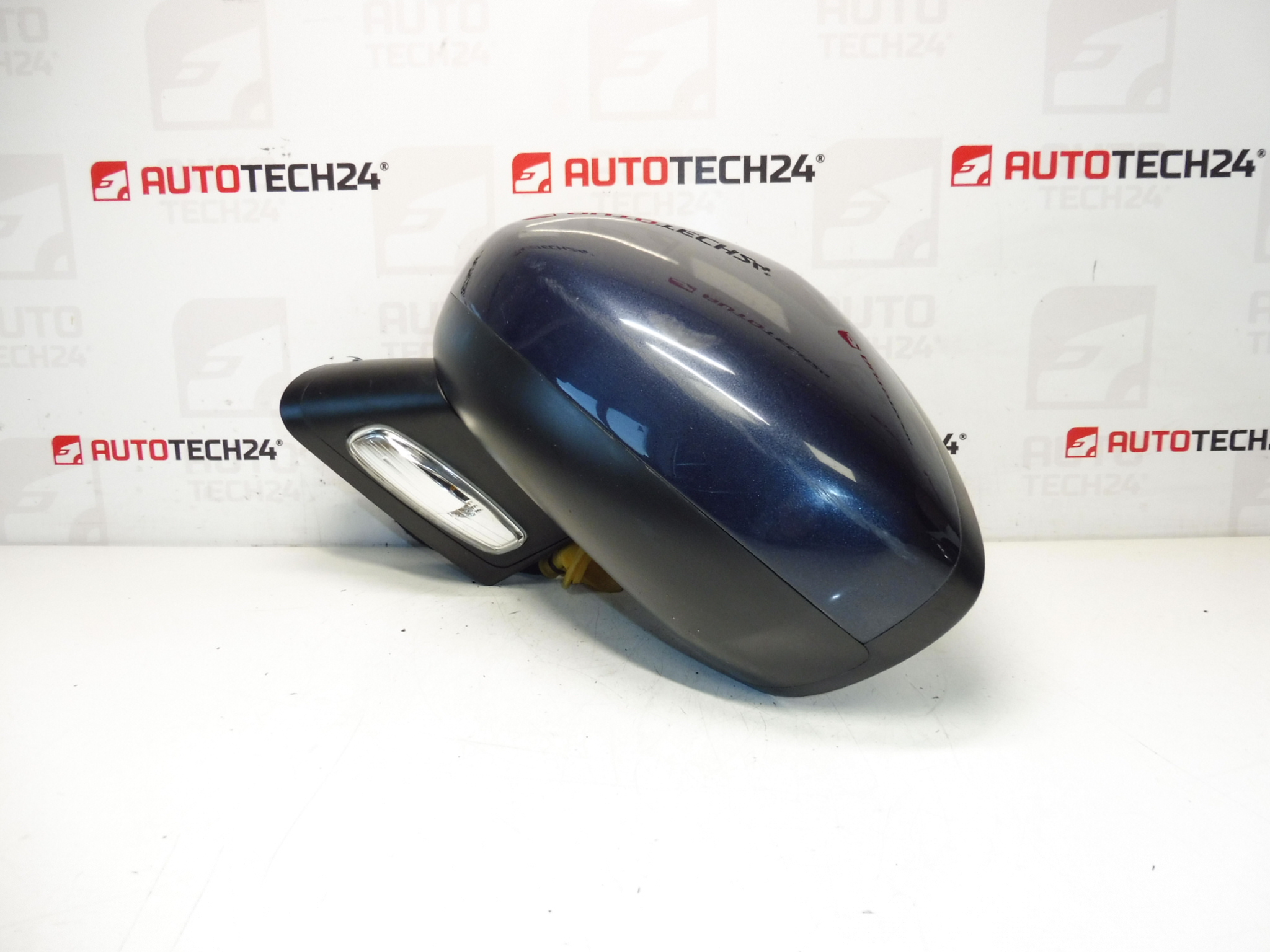

Originální použité zpětné zrcátko na stranu řidiče pro Citroën C4 II (B7a) a DS4. Díky provedení v barvě KGN – LAK BOURRASQUE je vhodné jako náhrada po poškození zrcátka při parkování nebo drobné nehodě. Pro správnou funkci elektrických prvků je důležité, že zrcátko má 7 PIN konektor.
V praxi se tento díl často hledá podle produktového čísla, proto v popisu uvádíme i OEM kódy: 1607028580 a označení KGNC.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Citroen C4 II, DS4
- Další čísla: KGNC, NFP
- Barva: KGN – LAK BOURRASQUE
- Provedení konektoru: 7 PIN
Kódy produktů
- Kódy produktů: 1607028580, KGNC, NFP
Doporučení k montáži
Obecně/typicky platí pro výměnu bočního zpětného zrcátka u vozů Citroën/Peugeot (přesné kroky se mohou lišit podle konkrétní výbavy a provedení dveří).
1) Před montáží
- Porovnejte se starým dílem: stranu (řidič), tvar patky, typ uchycení, počet pinů (7 PIN) a shodu konektoru.
- Zkontrolujte stav krytu, skla a kloubu zrcátka; ověřte, že konektor a kabeláž nejsou poškozené.
- Pokud přehazujete kryt/lakovaný díl, ověřte shodu barvy KGN a uchycení západek.
2) Potřebné nářadí a materiál
- Sada šroubováků a bitů (běžně používané v interiéru/dveřích)
- Plastové páčidlo na demontáž čalounění (aby se nepoškodily klipy)
- Rukavice, případně páska na ochranu laku na hranách dveří
3) Postup montáže krok za krokem
- Vypněte zapalování a pro jistotu odpojte baterii (typicky doporučeno při práci s elektrickými konektory).
- Demontujte vnitřní kryt u zrcátka (trojúhelníkový plast u A-sloupku) a uvolněte přístup k uchycení.
- Opatrně odpojte elektrický konektor zrcátka (u tohoto dílu 7 PIN).
- Podržte zrcátko z vnější strany, aby po povolení neupadlo a nepoškodilo lak.
- Povolte upevňovací prvky zrcátka a sejměte staré zrcátko z dveří.
- Očistěte dosedací plochu a zkontrolujte těsnicí část (pokud je součástí), aby dobře seděla a netekla voda do dveří.
- Usaďte nové zrcátko na místo a zarovnejte jej podle otvorů uchycení.
- Dotáhněte upevňovací prvky rovnoměrně (bez násilí, aby nepraskla patka nebo plast).
- Připojte konektor a ujistěte se, že je správně zacvaknutý a kabel není skřípnutý.
- Namontujte zpět vnitřní kryt/čalounění a všechny klipy zasuňte na své místo.
- Připojte baterii a zapněte zapalování.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte funkce zrcátka dle výbavy vozu (typicky elektrické nastavení, případně další prvky podle zapojení).
- Zkontrolujte, že zrcátko pevně drží, neviklá se a při sklopení/pohybu nevydává neobvyklé zvuky.
- Po krátké jízdě znovu vizuálně zkontrolujte usazení a těsnost u patky zrcátka.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna konektoru nebo nesoulad výbavy: vždy před montáží porovnat 7 PIN a shodu konektoru.
- Poškození klipů a krytů: používejte plastové páčidlo a netahejte za díly silou.
- Skřípnutý kabel: veďte kabeláž stejně jako u původního zrcátka a zkontrolujte volný průchod.
- Nerovnoměrné dotažení: dotahujte postupně a rovnoměrně, aby patka správně dosedla.
Důvody, proč dochází k poničení dílu
- Mechanické poškození při parkování (zachycení o překážku, odření, ulomení).
- Nehoda nebo kontakt s jiným vozidlem/předmětem.
- Opotřebení kloubu a vůlí v mechanismu vlivem častého sklápění.
- Poškození elektroinstalace v průchodce dveří nebo v konektoru (výpadky funkcí dle výbavy).
- Praskliny krytu a následné zatékání, které může zhoršovat funkčnost elektrických částí.
