Popis
Airbag do volantu pro vozy CITROEN Xsara a Xsara Picasso do roku 2002
Popis dílu

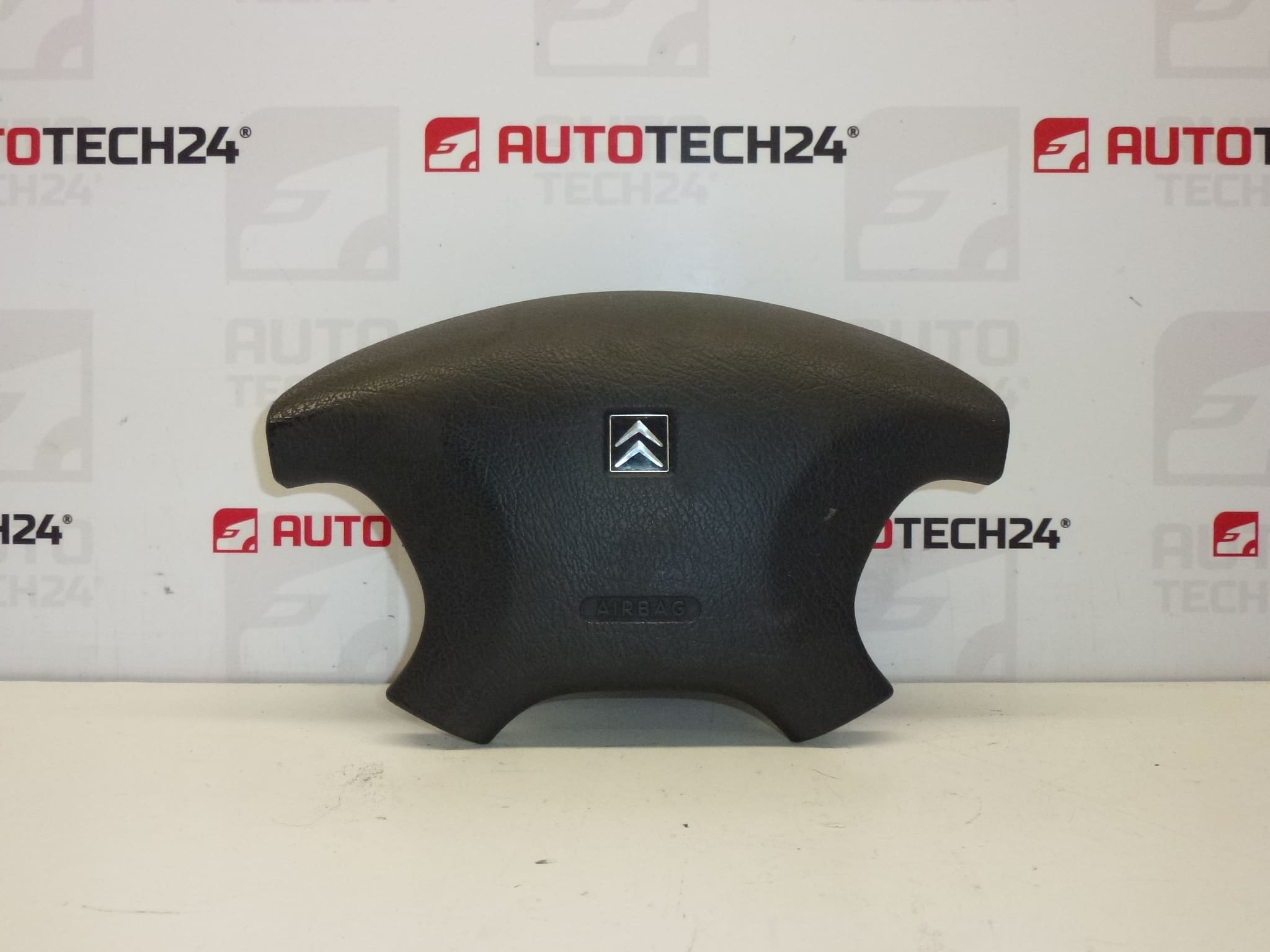

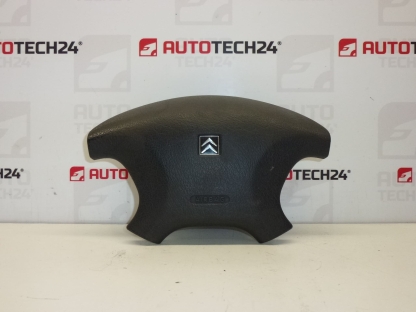

Použitý airbag do volantu Citroën Xsara a Xsara Picasso s označením 96447629ZL a 4112FN je určen pro uvedené vozy do roku 2002. Jde o bezpečnostní prvek řidiče, který při aktivaci spolupracuje s bezpečnostním pásem a pomáhá zmírnit následky nárazu.
Při výběru náhradního airbagu je důležité porovnat produktová čísla, provedení konektoru a uchycení s původním dílem. Samotný název modelu nestačí k určení vhodné varianty. Uvedené kódy usnadňují přesné dohledání dílu při opravě vozu.
Technické informace
- Výrobce: neuvedeno
- Model: CITROEN XSARA; Citroën Xsara Picasso
- Určení dle podkladů: vozy do roku 2002
- Typ dílu: airbag do volantu
- Stav: použitý díl
- Další čísla: neuvedeno
- Doplňkové označení z podkladů: NFP
Kódy produktů

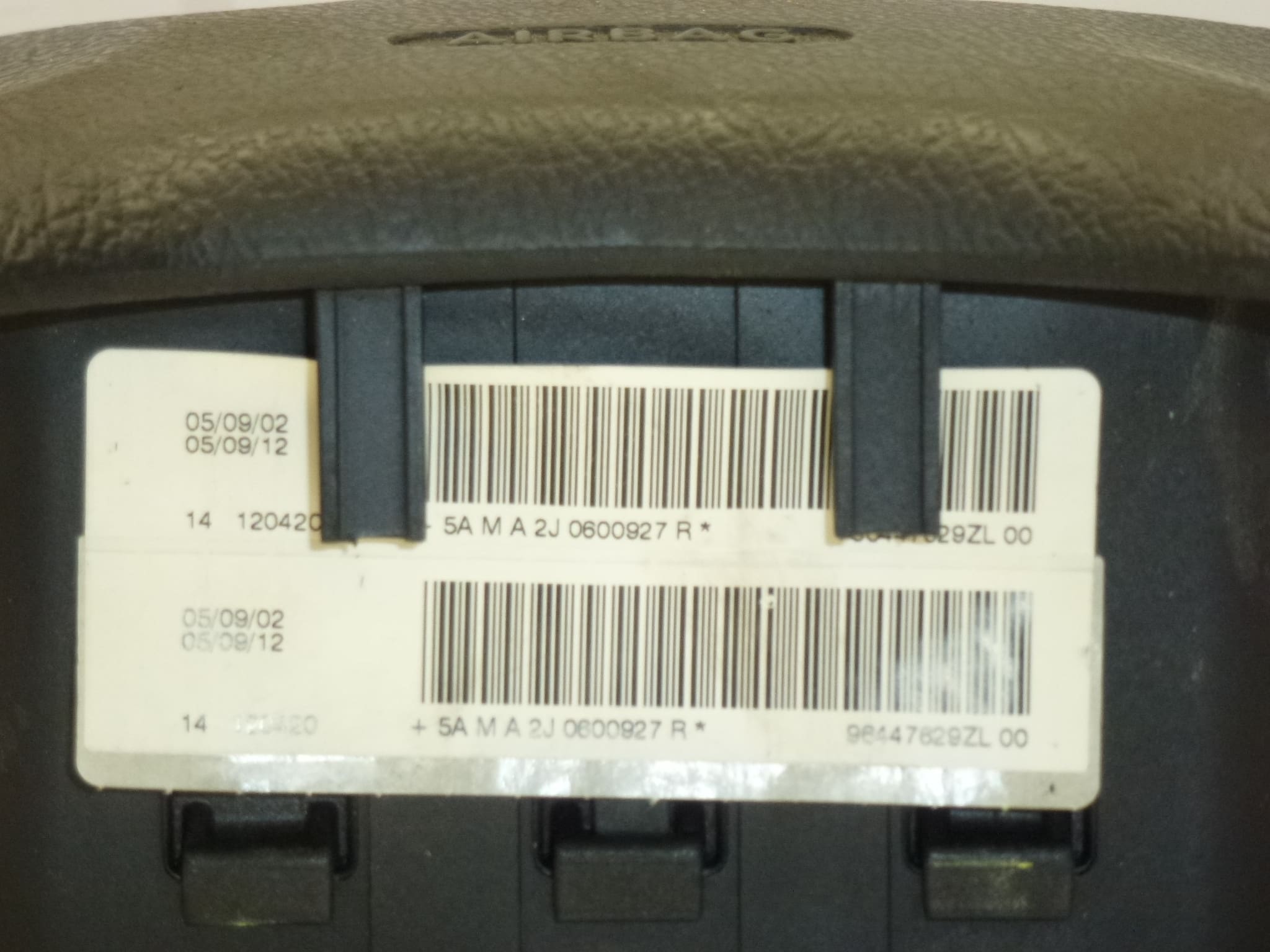

- Kódy produktů: 96447629ZL, 4112FN
Při hledání dílu porovnávejte celé označení včetně koncových písmen. Shodu čísel je nutné posuzovat společně s provedením airbagu a požadavky konkrétního vozidla.
Doporučení k montáži
Obecně pro tento typ dílu platí: airbag je pyrotechnický bezpečnostní prvek a jeho výměnu je vhodné svěřit kvalifikovanému servisu. Následující přehled nenahrazuje servisní postup výrobce. Přesné kroky, způsob odjištění a bezpečnostní prodlevy závisejí na konkrétním modelu a provedení vozu.
1) Před montáží
- Porovnejte označení původního a náhradního dílu, tvar, uchycení a provedení konektoru.
- Zkontrolujte kryt, upevňovací body a konektor. Díly se známkami aktivace, prasklinami, deformací, korozí nebo stopami vlhkosti nemontujte.
- Vzhled sám o sobě nepotvrzuje funkčnost airbagu. Při nejasném stavu nebo historii dílu nechte jeho použitelnost odborně posoudit.
- U vozu po nehodě nechte posoudit celý zádržný systém; samotná výměna airbagu nemusí stačit.
2) Potřebné nářadí a materiál
- Servisní dokumentace pro konkrétní vůz a běžné ruční nářadí odpovídající použitému uchycení.
- Diagnostické vybavení vhodné pro kontrolu systému airbagů daného vozidla.
- Čisté, suché a stabilní místo pro bezpečné odložení dílu.
Na kontaktech zapalovače airbagu nepoužívejte běžný multimetr ani zkoušečku a nepřivádějte na ně napětí.
3) Postup montáže krok za krokem
- Vyhledejte postup výrobce pro práci se systémem airbagů konkrétního vozidla.
- Před zásahem nechte diagnostikou zjistit stav zádržného systému a zaznamenat případné závady.
- Zajistěte vozidlo proti pohybu, vypněte zapalování a proveďte předepsané odstavení elektrické soustavy.
- Odpojte baterii podle pokynů výrobce a dodržte předepsanou dobu pro vybití záložního napájení systému.
- Uvolněte původní airbag způsobem uvedeným v servisní dokumentaci, bez násilného páčení krytu nebo uchycení.
- Opatrně odjistěte konektor a odpojte jej bez tahání za vodiče. Nedotýkejte se elektrických kontaktů a neprovádějte na nich měření.
- Demontovaný modul odložte na stabilní plochu krytem vzhůru, mimo zdroje tepla a elektrického napětí.
- Zkontrolujte přístupnou kabeláž, konektor a upevnění. Případné poškození musí být vyřešeno předepsaným postupem před montáží náhrady.
- Připojte odpovídající náhradní airbag, zajistěte konektor a upevněte modul podle dokumentace. Kabeláž nesmí být přiskřípnutá ani napnutá.
- Obnovte napájení výhradně podle bezpečnostního postupu výrobce a proveďte diagnostické ověření systému.
4) Kontroly po montáži a ověření funkce
Zkontrolujte správné usazení modulu, upevnění a chování kontrolky airbagu podle dokumentace vozidla. Diagnostikou ověřte, že systém nevykazuje nevyřešenou závadu. Zkušební jízda neověřuje funkčnost airbagu a nenahrazuje diagnostickou kontrolu. Při aktivní závadě nelze považovat opravu za dokončenou.
5) Nejčastější chyby při montáži a jak jim předejít
- Výběr jen podle modelu: porovnejte také produktová čísla, konektor a uchycení.
- Nedodržení odstavení napájení: respektujte postup výrobce včetně bezpečnostní prodlevy.
- Měření zapalovače běžnou zkoušečkou: používejte pouze předepsané diagnostické postupy.
- Nedostatečně zajištěný konektor nebo přiskřípnuté vodiče: před konečným upevněním zkontrolujte vedení kabeláže a pojistky konektoru.
- Pouhé smazání závady bez odstranění příčiny: nejprve opravte příčinu a následně ověřte celý systém.
Důvody, proč dochází k poničení dílu
Obecně může airbag poškodit nebo vyřadit z použití několik okolností. Následující přehled nepopisuje stav tohoto konkrétního kusu.
- Aktivace při nehodě: aktivovaný airbag je jednorázový bezpečnostní prvek a nesmí se znovu použít.
- Mechanické poškození: náraz, pád nebo neodborná demontáž mohou poškodit kryt, konektor či uchycení.
- Vlhkost a koroze: zatékání nebo nevhodné skladování mohou narušit elektrické kontakty a další části modulu.
- Nevhodné elektrické zásahy: přivedení napětí nebo nesprávné testování může způsobit poškození či nechtěnou aktivaci.
- Působení vysokých teplot a chemikálií: nevhodné podmínky skladování či čištění mohou narušit materiály dílu.
