Anténa transpondéru immo Valeo Citroën Peugeot 9634051880 73656312 616071

Popis

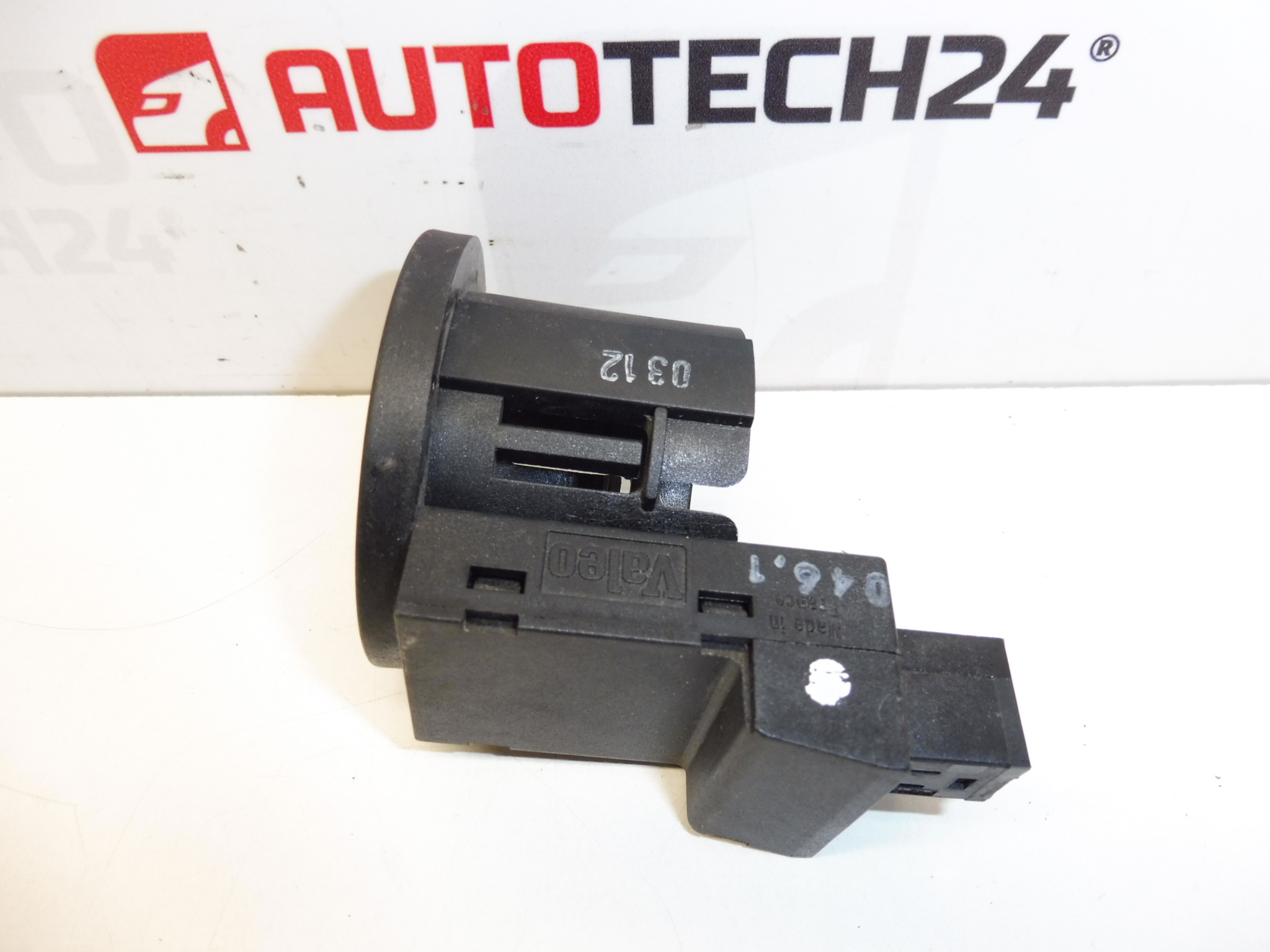

Anténa transpondéru immobilizéru pro vozy PEUGEOT a CITROEN

Popis dílu

Použitá anténa transpondéru imobilizéru Valeo slouží ke čtení transpondéru v klíči a předání jeho signálu systému imobilizéru. Funkční anténa je důležitá pro rozpoznání klíče a povolení nastartování. Při závadě tohoto typu dílu může docházet k nepravidelnému rozpoznávání klíče nebo k nemožnosti spustit motor.

Díl je v podkladech veden pro vozy Citroën a Peugeot, se štítky CITROEN XSARA a Citroën Xsara Picasso. Při výběru porovnejte především čísla 9634051880, 73656312 a 616071 s označením původní antény a zkontrolujte shodu konektoru, tvaru a uchycení. Použitý díl představuje úspornou možnost opravy, pokud je příčinou potíží skutečně anténa, nikoli klíč, kabeláž nebo jiná část systému.

Technické informace

• Výrobce: Valeo
• Model: CITROEN XSARA; Citroën Xsara Picasso. Konkrétní model Peugeot: neuvedeno.
• Další čísla: 9634051880, 73656312, 616071
• Typ dílu: anténa transpondéru imobilizéru
• Stav: použitý díl
• Další označení v podkladech: NFP

Kódy produktů

• Kódy produktů: 9634051880, 73656312, 616071
• Modely dle štítků: CITROEN XSARA; Citroën Xsara Picasso

Uvedené kódy usnadňují dohledání dílu. Samotná shoda modelového názvu nenahrazuje porovnání označení a provedení původního kusu.

Doporučení k montáži

Obecně pro tento typ dílu platí následující postup. Přesný přístup k anténě, demontáž okolních krytů a postup odpojení napájení závisejí na konkrétním modelu a provedení vozu. Řiďte se servisní dokumentací výrobce; podklady neobsahují modelově specifický montážní postup.

1) Před montáží

• Porovnejte označení dílu, tvar tělesa, uchycení a provedení konektoru se starou anténou.
• Zkontrolujte použitý díl na praskliny, poškozené západky, uvolněné kontakty a známky koroze nebo přehřátí.
• Prohlédněte konektor a přívodní kabeláž ve vozidle. Poškozený vodič nebo špatný kontakt může vyvolat stejné příznaky jako vadná anténa.
• Před výměnou pokud možno ověřte závadu diagnostikou. Je-li k dispozici druhý funkční klíč, porovnání chování obou klíčů může pomoci odlišit problém klíče od problému čtecího systému.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí odpovídající použitým spojům a plastové nástroje na uvolnění krytů.
• Svítilna a pomůcky pro označení nebo fotografické zaznamenání vedení kabeláže.
• Podle potřeby prostředek vhodný pro čištění elektrických kontaktů a diagnostický přístroj podporující daný vůz.

3) Postup montáže krok za krokem

1. Zajistěte vozidlo proti pohybu, vypněte zapalování a vyjměte klíč.
2. Nechte elektroniku přejít do klidového stavu a odpojte baterii podle postupu výrobce vozidla.
3. Podle servisní dokumentace opatrně demontujte kryty potřebné pro přístup k anténě. Nepáčte je silou přes skryté spoje.
4. Před rozpojením si zaznamenejte polohu antény, způsob jejího zajištění a vedení kabeláže.
5. Odjistěte konektor a odpojte jej uchopením za těleso, nikoli tahem za vodiče.
6. Uvolněte uchycení původní antény a sejměte ji bez namáhání okolních součástí.
7. Po vyjmutí znovu porovnejte oba díly. Při rozdílném konektoru nebo uchycení montáž nepokračujte a nic násilně neupravujte.
8. Zkontrolujte dosedací a upevňovací místa i konektor. Případné nečistoty odstraňte šetrně; použitý čisticí prostředek nechte před zapojením vyschnout.
9. Usaďte náhradní anténu do odpovídající polohy a zajistěte ji původním způsobem bez nadměrného namáhání plastových částí.
10. Zapojte konektor až do řádného zajištění a veďte kabeláž tak, aby nebyla napnutá, skřípnutá ani v kontaktu s pohyblivými částmi.
11. Namontujte zpět kryty a připojte baterii podle servisního postupu výrobce.
12. Ověřte rozpoznání klíče a nastartování motoru. Pokud potíže přetrvávají, pokračujte diagnostikou systému místo opakované výměny dílů naslepo.

4) Kontroly po montáži a ověření funkce

• Ověřte opakované nastartování a běžné chování signalizace imobilizéru podle dokumentace vozu.
• Je-li k dispozici více dříve funkčních klíčů, vyzkoušejte je jednotlivě.
• Zkontrolujte správné usazení krytů a volný chod ovládacích prvků, kterých se demontáž dotkla.
• Podle potřeby zkontrolujte diagnostiku. Krátkou zkušební jízdu proveďte až po úspěšném ověření funkce na místě; pro tuto součást je zásadní spolehlivé rozpoznání klíče a startování.

5) Nejčastější chyby při montáži a jak jim předejít

• Výměna bez zjištění příčiny: nejprve vylučte závadu klíče, kontaktů a přívodní kabeláže.
• Záměna podobně vypadajících dílů: porovnejte produktová čísla i fyzické provedení.
• Ulomení uchycení: před sejmutím vyhledejte všechny pojistky a nepoužívejte nadměrnou sílu.
• Nedocvaknutý konektor nebo skřípnuté vodiče: před uzavřením krytů ověřte zajištění konektoru a správné vedení kabeláže.
• Zásah do napájené elektroinstalace: dodržte postup výrobce pro bezpečné odpojení a opětovné připojení baterie.

Důvody, proč dochází k poničení dílu

U antén transpondéru imobilizéru obecně mohou poruchu způsobit následující vlivy. Nejde o popis zjištěných závad nabízeného kusu.

• Mechanické namáhání při nešetrné demontáži, které může poškodit těleso, uchycení nebo vnitřní čtecí cívku.
• Stárnutí materiálů a vibrace, které mohou přispět k praskání plastů nebo porušení elektrických spojů.
• Vlhkost a koroze kontaktů, které zhoršují přenos signálu.
• Tah za kabeláž či skřípnutí vodičů při předchozích opravách.
• Neodborné zásahy do elektroinstalace, které mohou poškodit konektor nebo související elektrické obvody.
