Anténní modul Peugeot 307 CC 9655796780 6561CV

Popis

Anténní modul impedance, impedanční adaptér pro vozy PEUGEOT 307 CC

Popis dílu

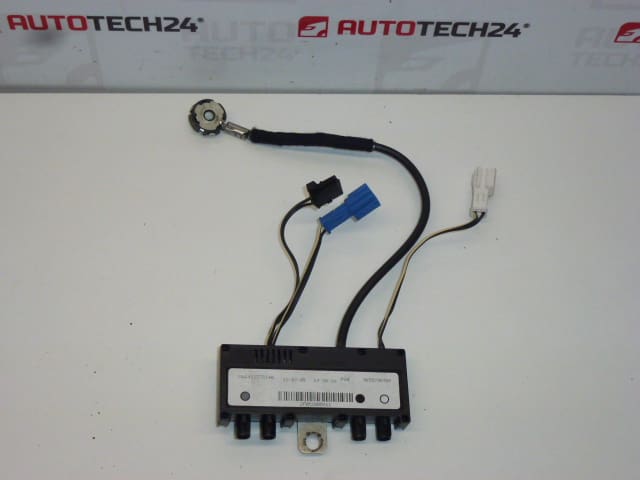

Použitý anténní modul Peugeot 307 CC je impedanční adaptér anténní soustavy autorádia. Tento typ dílu slouží k přizpůsobení impedance v signálové cestě mezi anténou a přijímačem, což je důležité pro správný přenos rádiového signálu.

Pokud řešíte slabý nebo přerušovaný příjem rádia, může být příčinou také závada anténního modulu. Před jeho výměnou je vhodné vyloučit poškození antény, kabeláže a konektorů. Pro výběr náhradního dílu porovnejte zejména označení 9655796780, 6561CV a 6561R5 a provedení připojení s původním kusem.

Technické informace

• Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis CITROEN PEUGEOT.
• Model: Peugeot 307; upřesnění dle popisu: PEUGEOT 307 CC.
• Typ dílu: anténní modul impedance / impedanční adaptér.
• Oblast použití: anténní soustava autorádia.
• Stav: použitý díl.
• Další čísla: 6561R5.

Kódy produktů

• Kódy produktů: 9655796780, 6561CV, 6561R5.

Uvedená čísla slouží k identifikaci a dohledání dílu. Při výběru porovnejte označení původního modulu i jeho konektory a uchycení; samotný název modelu nemusí rozlišovat všechna provedení anténní soustavy.

Doporučení k montáži

Následující postup je obecný pro výměnu anténního impedančního adaptéru. Přesné umístění, způsob zpřístupnění a elektrické zapojení nejsou v podkladech uvedeny. Konkrétní kroky proto přizpůsobte provedení vozu a servisním pokynům výrobce.

1) Před montáží

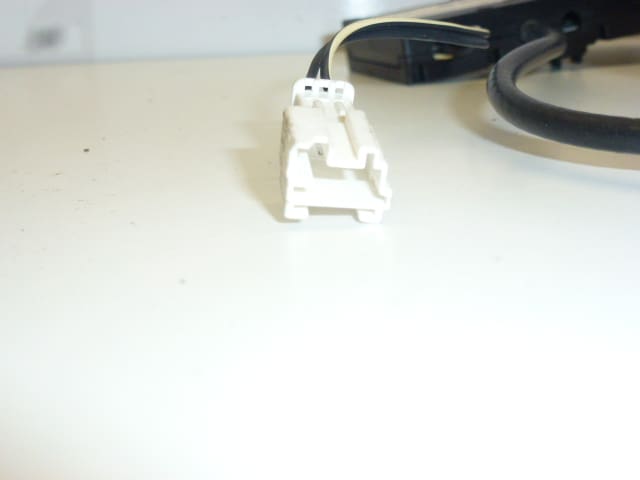

• Porovnejte produktová čísla, tvar pouzdra, uchycení a počet i provedení konektorů se starým kusem.
• Zkontrolujte použitý modul: pouzdro nesmí být mechanicky poškozené a kontakty by neměly vykazovat korozi, deformaci nebo stopy vlhkosti.
• Prohlédněte anténní vedení a připojení. Uvolněný konektor nebo poškozený kabel mohou způsobovat obdobné potíže jako vadný adaptér.
• Poznamenejte si chování příjmu před výměnou, abyste mohli výsledek porovnat za podobných podmínek.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí odpovídající použitým upevňovacím prvkům.
• Plastové demontážní pomůcky, pokud je nutné sejmout obložení.
• Svítilna, čistá utěrka a případně přípravek vhodný k čištění elektrických kontaktů.
• Podle potřeby multimetr a schéma zapojení pro dané provedení vozu; měření provádějte pouze při znalosti zapojení.

3) Postup montáže krok za krokem

1. Vozidlo bezpečně odstavte, vypněte autorádio i zapalování a vyjměte klíč.
2. Podle servisních pokynů nechte elektrické systémy přejít do klidového stavu a odpojte baterii, pokud to postup výrobce pro daný zásah vyžaduje.
3. Zpřístupněte modul podle dokumentace vozu. Případné kryty a obložení uvolňujte opatrně, bez páčení silou.
4. Před rozpojením si vyfoťte zapojení konektorů, vedení kabelů a uchycení modulu.
5. Uvolněte pojistky konektorů a odpojte je tahem za jejich tělo, nikoli za kabel. Chraňte jemné kontakty před ohnutím.
6. Uvolněte upevnění a vyjměte původní modul bez namáhání okolní kabeláže.
7. Prohlédněte konektory a okolí montážního místa. Případnou vlhkost nebo korozi řešte včetně její příčiny ještě před instalací náhradního dílu.
8. Ještě jednou porovnejte oba moduly a náhradní kus upevněte stejným způsobem jako původní. Nepřetahujte upevňovací prvky.
9. Připojte odpovídající konektory a ověřte zajištění jejich pojistek. Kabely veďte bez tahu, ostrých ohybů a rizika přiskřípnutí.
10. Pokud byla baterie odpojena, obnovte připojení podle pokynů výrobce a proveďte základní kontrolu příjmu rádia.
11. Po úspěšné kontrole vraťte kryty a obložení na místo a zopakujte ověření funkce.

4) Kontroly po montáži a zkušební jízda / ověření funkce

• Vyzkoušejte naladění a stabilitu příjmu několika běžně dostupných stanic, ideálně na stejném místě jako před výměnou.
• Zkontrolujte, zda jsou modul i kabeláž pevně zajištěné a obložení správně usazené.
• Pokud se závada projevovala za jízdy, ověřte příjem při krátké zkušební jízdě. Rádio nastavte před rozjezdem nebo kontrolu svěřte spolujezdci.
• Pokud potíže přetrvávají, pokračujte kontrolou antény, kabeláže a autorádia. Samotná výměna adaptéru neodstraní závadu v jiné části soustavy.

5) Nejčastější chyby při montáži a jak jim předejít

• Výběr pouze podle modelu vozu: porovnejte také produktová čísla, připojení a uchycení.
• Tahání za anténní kabel: konektor vždy uvolněte za tělo po odjištění pojistky.
• Násilné zasunutí konektoru: zkontrolujte jeho orientaci a stav kontaktů, spojení nevynucujte.
• Přiskřípnutí vedení při nasazování obložení: před uzavřením zkontrolujte celou přístupnou trasu kabelu.
• Ponechání vlhkosti nebo koroze: odstraňte příčinu, jinak může dojít k opakované závadě.

Důvody, proč dochází k poničení dílu

U anténních modulů a jejich připojení obecně patří mezi možné příčiny poškození:

• Vlhkost a koroze, které narušují kontakty a mohou poškodit vnitřní součásti.
• Mechanické namáhání při nešetrné demontáži, tahu za kabely nebo nesprávném upevnění.
• Vibrace a uvolněné spoje, které mohou vést k přerušovanému kontaktu.
• Stárnutí materiálů a teplotní změny, které mohou postupně zhoršovat stav pouzdra i elektrických spojů.
• Neodborné zásahy do anténní soustavy, například nevhodné úpravy konektorů nebo kabeláže.

Slabý příjem sám o sobě nepotvrzuje poruchu modulu. Kontrola celé anténní cesty pomáhá předejít zbytečné výměně a opakovaným problémům.
