Popis

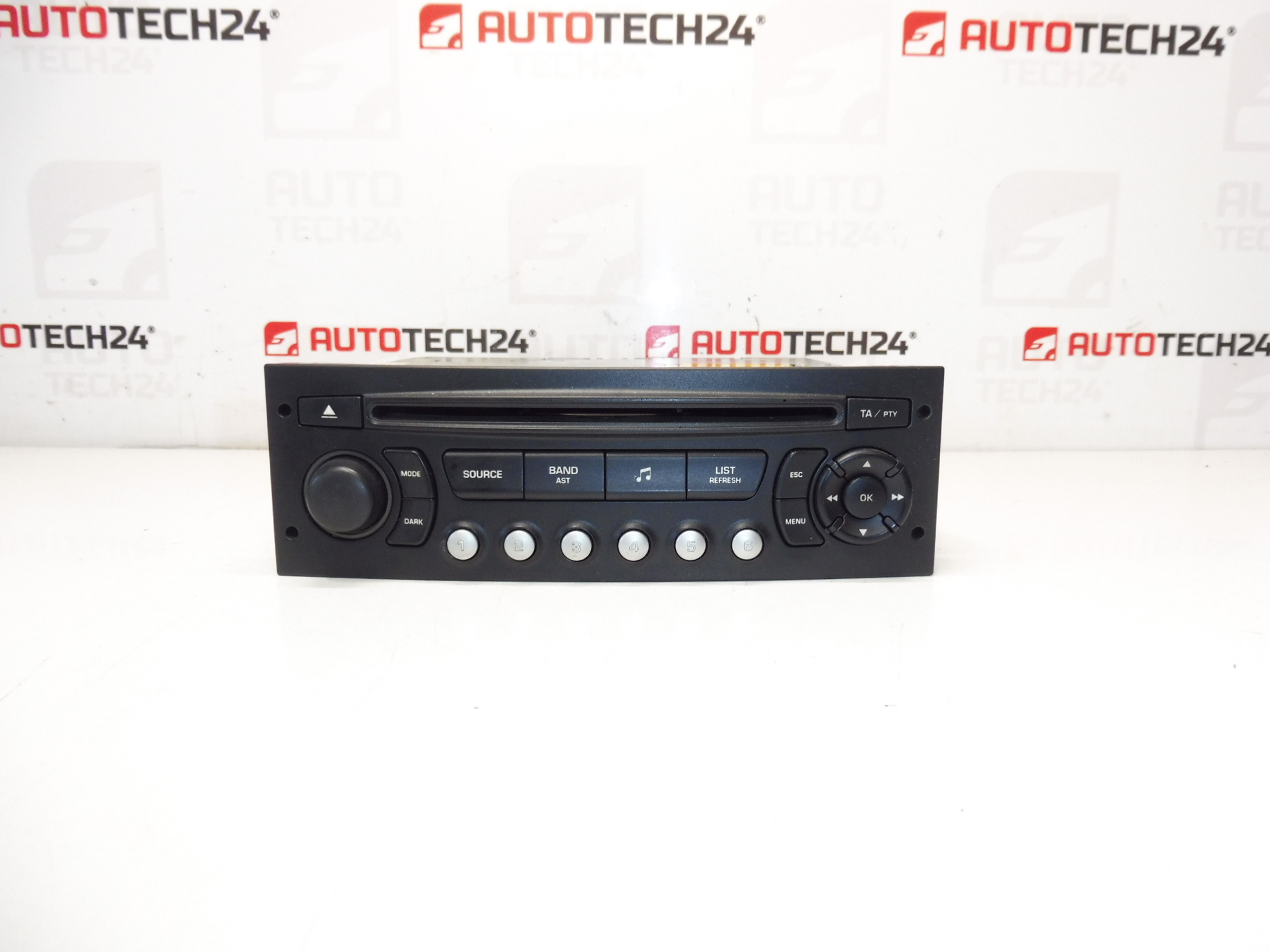

Autorádio s CD Blaupunkt RD4 T5 N2
Rádio je nutné nahrát k vozu diagnostikou
Má 2 anténní vstupy
Popis dílu
Použité autorádio Blaupunkt RD4 T5 N2 pro vozy Citroën/Peugeot. Jedná se o originální jednotku s CD, u které je potřeba po montáži provést nahrání (spárování) k vozu přes diagnostiku, aby správně fungovala v konkrétním autě. Díky 2 anténním vstupům je vhodné jako náhrada za stejné provedení rádia – ideální řešení při závadách původní jednotky (výpadky zvuku, nefunkční CD, problém se zapnutím apod.).
Technické informace
- Výrobce: Blaupunkt
- Model: Citroën C8, Peugeot 807
- Další čísla: 6564QT, 6564QV, 6579PS
- Typ: autorádio s CD
- Označení: RD4 T5 N2
- Anténní vstupy: 2
- Poznámka: po montáži je nutné nahrát k vozu diagnostikou
Kódy produktů
- Kódy produktů: 9659140077, 6564QT, 6564QV, 6579PS
Doporučení k montáži
Obecně/typicky platí, že výměna autorádia vyžaduje nejen mechanickou montáž, ale i správné připojení konektorů a následné spárování jednotky s vozem přes diagnostiku (u tohoto kusu je to výslovně nutné).
1) Před montáží
- Porovnejte se starým rádiem: označení RD4 T5 N2 a hlavně produktové kódy (ideálně shoda 9659140077 nebo uvedených alternativ).
- Zkontrolujte stav konektorů a pinů (ohnuté piny, vůle, oxidace).
- Ověřte, že sedí provedení: 2 anténní vstupy (shoda s instalací ve voze).
2) Potřebné nářadí a materiál
- Základní sada pro demontáž palubních plastů (plastové páčidlo)
- Běžné ruční nářadí dle uchycení (typicky šroubováky/bitové nástavce)
- Čistič elektrických kontaktů (doporučeno)
- Diagnostika pro vozy PSA (pro nahrání/spárování rádia k vozu)
3) Postup montáže krok za krokem
- Vypněte zapalování a pro jistotu vyčkejte, než se jednotky ve voze uspí.
- Odpojte baterii (minimalizujete riziko zkratu a chyb v elektronice).
- Demontujte okolní rámeček/panely palubní desky tak, abyste se dostali k uchycení rádia.
- Vyšroubujte/odjistěte původní rádio a opatrně jej vytáhněte.
- Odpojte konektory (napájení/reproduktory) a oba anténní kabely; konektory netahejte za kabeláž.
- Zkontrolujte a případně očistěte kontakty na konektorech.
- Připojte konektory do rádia Blaupunkt RD4 T5 N2 a zapojte oba anténní vstupy dle původního zapojení.
- Zasuňte rádio do otvoru, zkontrolujte, že kabeláž není skřípnutá, a jednotku zajistěte uchycením.
- Namontujte zpět demontované plasty/rámeček.
- Připojte baterii.
- Proveďte nahrání (přiřazení) rádia k vozu diagnostikou dle postupu pro daný model.
- Ověřte funkce rádia (zapnutí, zvuk, příjem, CD).
4) Kontroly po montáži a zkušební ověření funkce
- Zkontrolujte stabilní napájení (rádio se nerestartuje, nevypíná při otřesech).
- Ověřte příjem rádia a funkci obou anténních vstupů (pokud je vozidlo využívá).
- Vyzkoušejte CD mechaniku a ovládání na panelu.
5) Nejčastější chyby při montáži + jak jim předejít
- Neprovedené spárování diagnostikou → rádio nemusí správně fungovat; počítejte s nutností nahrání k vozu.
- Záměna/nezapojení antén → slabý nebo kolísající příjem; zapojte dle původního stavu, u tohoto rádia jsou 2 vstupy.
- Skřípnutá kabeláž při zasunutí rádia → následné výpadky; kabely před zasunutím srovnejte.
- Manipulace bez odpojené baterie → riziko zkratu a chyb; vždy odpojte baterii.
Důvody, proč dochází k poničení dílu
- Opotřebení mechaniky CD (dlouhodobé používání, prach).
- Kolísání napětí v palubní síti, špatná baterie nebo dobíjení.
- Oxidace a přechodové odpory v konektorech (vlhkost, stáří).
- Neodborná demontáž/montáž (poškození konektorů, pinů, kabeláže).
- Vibrace a teplotní namáhání v palubní desce vedoucí k poruchám pájených spojů.
