Popis

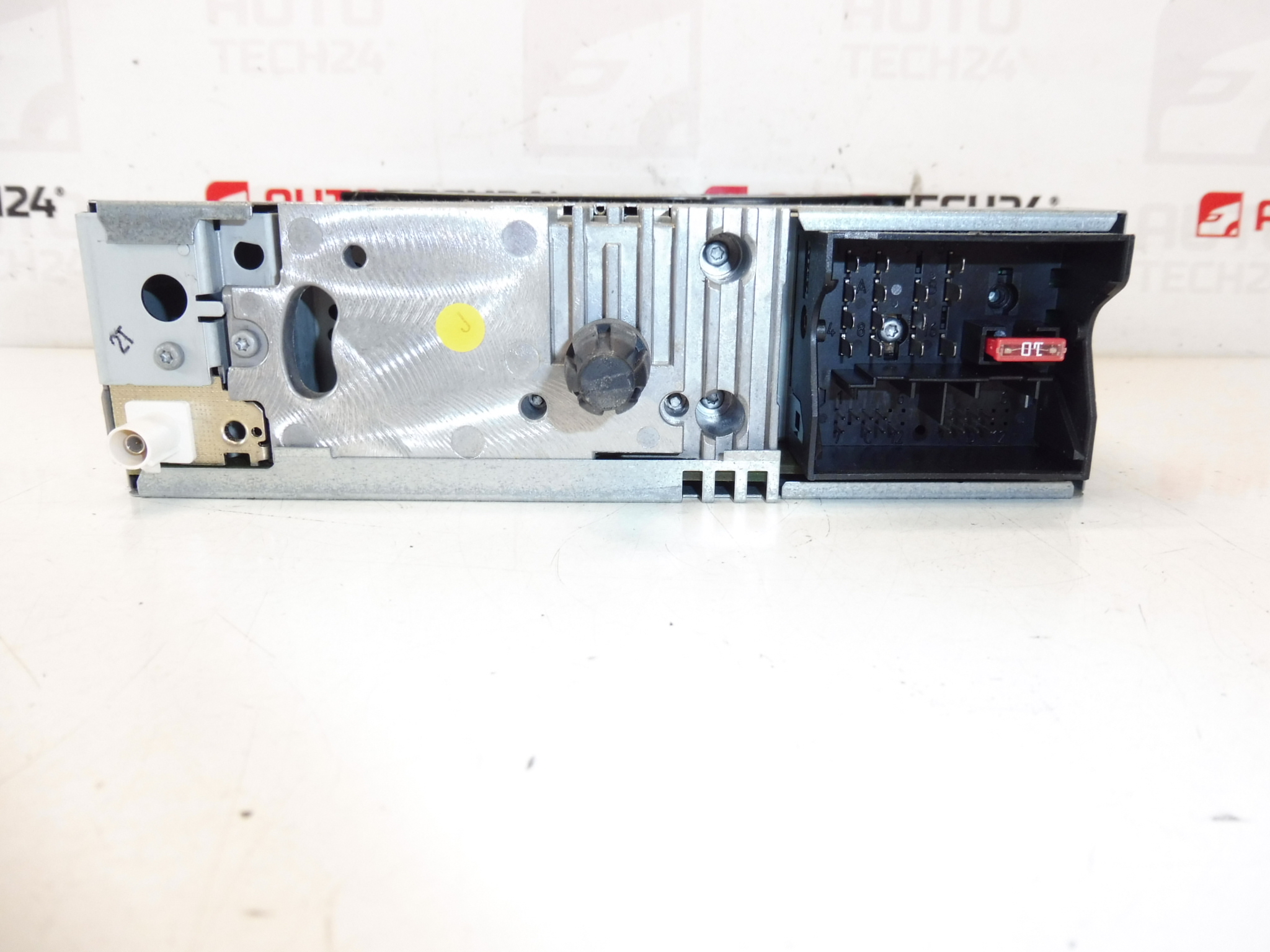

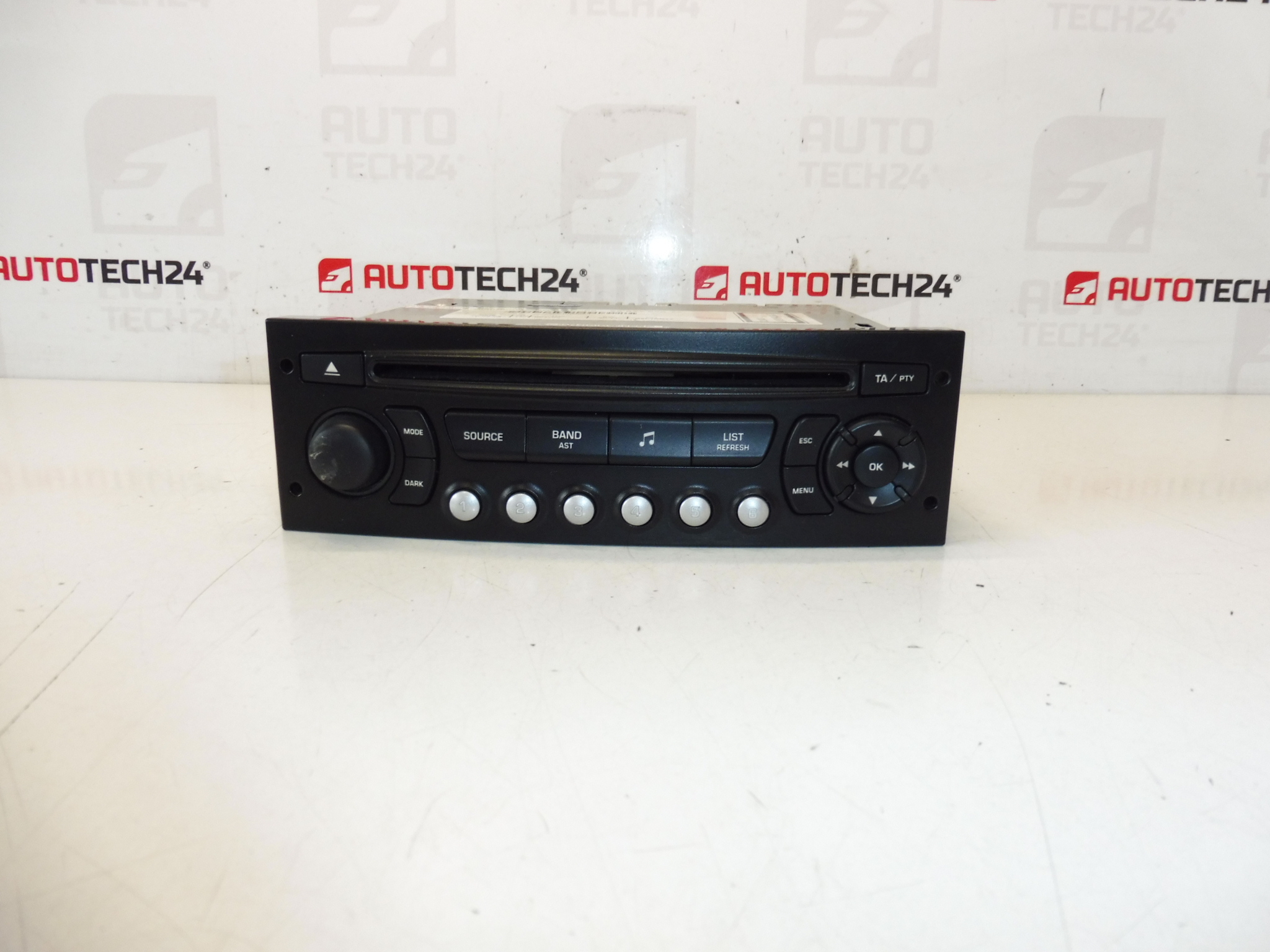

Autorádio BLAUPUNKT RD4 CD pro vozy CITROEN a PEUGEOT
Rádio je nutné přihrát k vozu diagnostikou
Popis dílu
Použité autorádio CD BLAUPUNKT RD4 je určeno pro vozy Citroën a Peugeot. Jde o originální elektronický díl, který se často hledá podle výrobního čísla 9664769677 a dalších označení uvedených na štítku. Pro majitele vozů i automechaniky je důležité, že po montáži je potřeba rádio správně přizpůsobit vozidlu pomocí diagnostiky.
Tento díl je vhodnou volbou při výměně nefunkčního nebo poškozeného originálního rádia. Výhodou je zachování původního vzhledu palubní desky i kompatibility s běžným zapojením daného typu jednotky, pokud se shodují kódy produktu a provedení konektorů se stávajícím dílem.
Technické informace
- Výrobce: BLAUPUNKT
- Model: RD4 N1-02
- Další čísla: 9664769677, 657932, 6579PC
Kódy produktů
- Kódy produktů: 9664769677, 657932, 6579PC
- Modely ze štítků/podkladů: Citroën Berlingo B9, Citroën C2, Citroën C3, Citroën C3 Picasso, Citroën C3 Pluriel, Citroën C4, Peugeot 207, Peugeot 307, Peugeot Partner Tepee
Doporučení k montáži
Obecně/typicky platí pro výměnu autorádia tohoto typu, že přesný postup se může lišit podle konkrétního modelu a provedení vozu. U tohoto dílu je navíc nutné počítat s tím, že po fyzické montáži je potřeba rádio přihrát k vozu diagnostikou.
1) Před montáží
- Zkontrolujte, zda se shoduje označení původního a nového dílu, zejména 9664769677, případně další čísla 657932 a 6579PC.
- Porovnejte konektory, čelní panel, uchycení a celkové provedení jednotky.
- Prohlédněte stav použitého dílu – nepoškozené konektory, nezmáčknutý skelet, nepoškozený čelní panel a mechaniku CD.
- Před zahájením práce odpojte akumulátor podle běžné servisní praxe.
2) Potřebné nářadí a materiálPřidat obrázky do galerie produktu
- Demontážní klíče na autorádio nebo vhodné uvolňovací přípravky
- Základní sada ručního nářadí
- Plastové páčidlo na demontáž obložení
- Čistý hadřík na očištění konektorů a okolí montáže
- Diagnostické vybavení pro přihrání rádia k vozu
3) Postup montáže krok za krokem
- Vypněte zapalování a připravte vozidlo na bezpečnou demontáž elektronického dílu.
- Odpojte akumulátor.
- Pomocí vhodných demontážních nástrojů uvolněte původní autorádio z palubní desky.
- Opatrně vysuňte jednotku tak, aby nedošlo k poškození kabeláže nebo konektorů.
- Odpojte všechny připojené konektory a případné anténní vedení.
- Porovnejte původní a nový díl podle štítku, konektorů, uchycení a provedení čelního panelu.
- Připojte konektory k náhradní jednotce a zkontrolujte, že jsou správně usazené bez vůle.
- Autorádio zasuňte do montážní pozice a dbejte na to, aby nedošlo ke skřípnutí kabeláže.
- Připojte akumulátor.
- Proveďte základní kontrolu napájení a reakce jednotky po zapnutí.
- Následně rádio přihrávejte k vozu diagnostikou, protože bez správného přiřazení nemusí fungovat korektně.
- Po dokončení nastavení ověřte základní funkce rádia a správnou odezvu ovládání.
4) Kontroly po montáži a ověření funkce
- Zkontrolujte, zda se rádio zapíná a pracuje bez výpadků.
- Ověřte funkci CD mechaniky, pokud je to relevantní.
- Prověřte, zda jednotka po přihrání správně komunikuje s vozidlem.
- Zkontrolujte, že po zasunutí nic nerezonuje a rádio je pevně usazené.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle vzhledu – vždy porovnejte i produktová čísla, ne pouze čelní panel.
- Poškození konektorů při demontáži – konektory uvolňujte opatrně a bez násilí.
- Montáž bez diagnostického přihrání – u tohoto rádia je nutné počítat s následným přizpůsobením k vozu.
- Skřípnutí kabeláže při zasouvání rádia – před úplným usazením zkontrolujte vedení kabelů.
- Práce pod napětím – před manipulací s elektronikou vždy odpojte akumulátor.
Důvody, proč dochází k poničení dílu
- Porucha vnitřní elektroniky vlivem stáří a dlouhodobého používání
- Poškození konektorů nebo pinů při nešetrné demontáži a montáži
- Kolísání napětí v palubní síti
- Mechanické opotřebení tlačítek, čelního panelu nebo CD mechaniky
- Vniknutí prachu, vlhkosti nebo nečistot do jednotky
- Násilné vysouvání rádia bez správného nářadí
