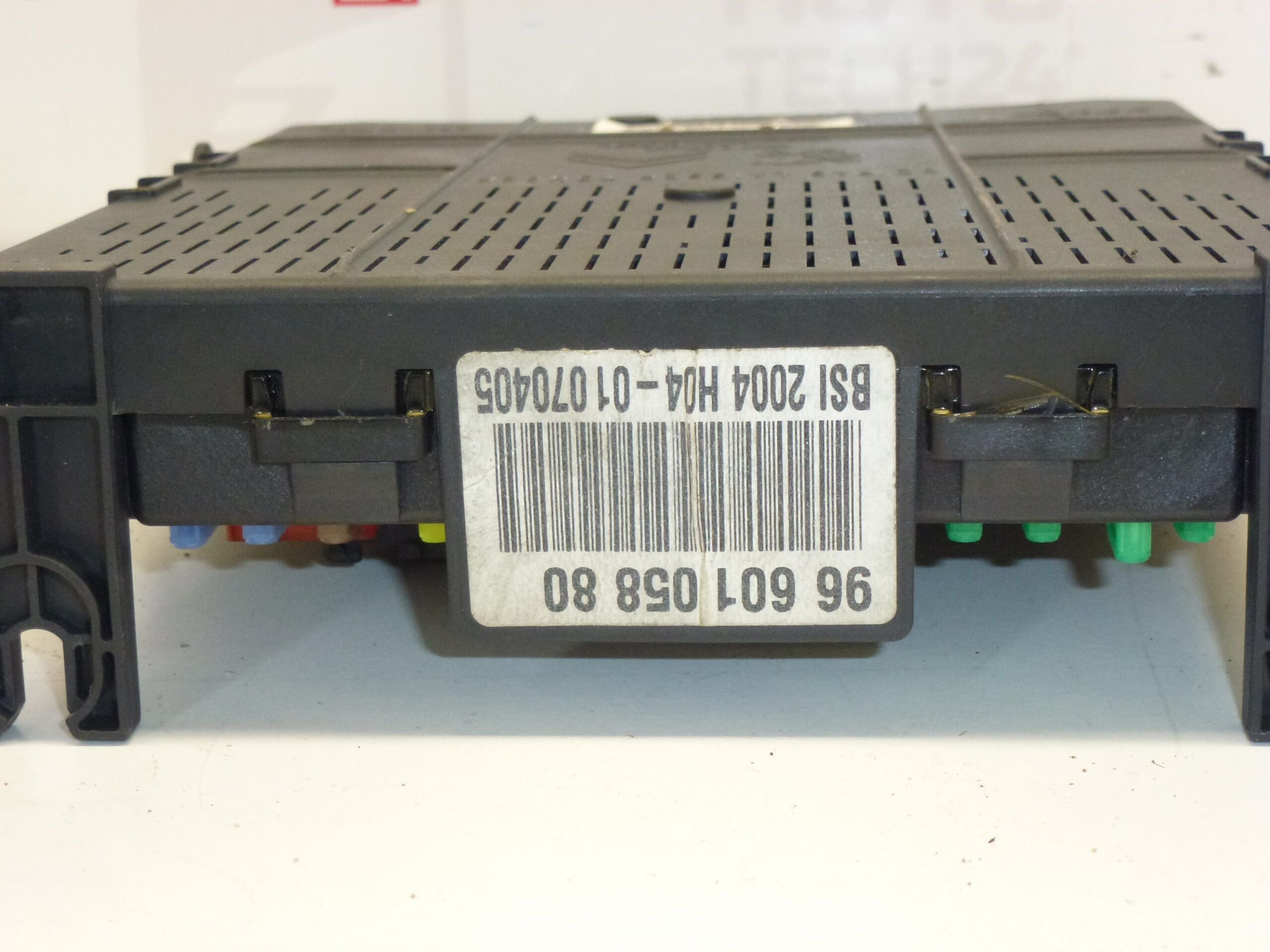

BSI 2004 H04-01 Citroën Peugeot 9660105880 6580KH

Popis

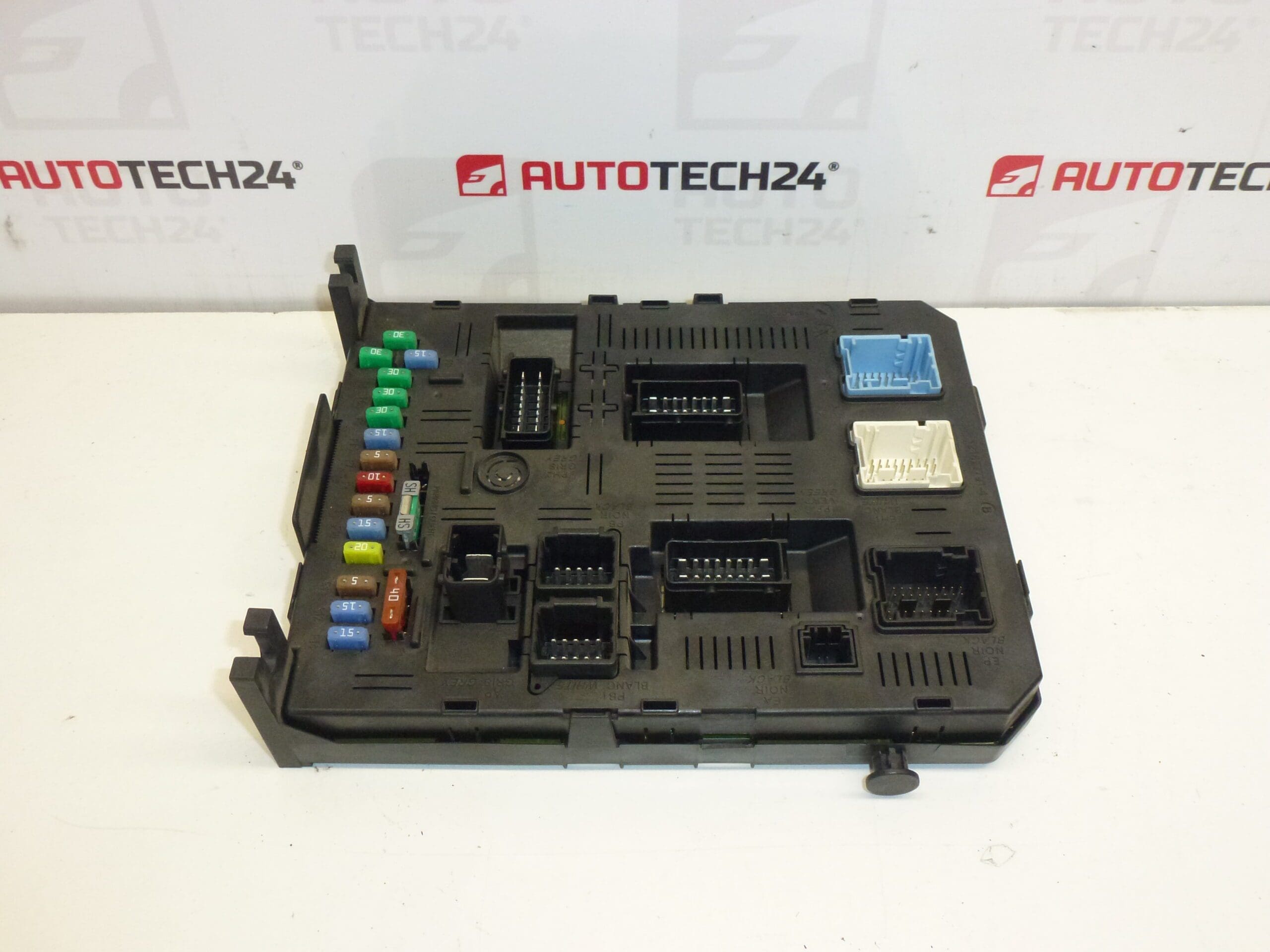

Inteligentní jednotka BSI 2004 H04-01 JOHNSON CONTROLs pro vozy CITROEN a PEUGEOT

Popis dílu

Použitá BSI jednotka určená pro vozy Citroën a Peugeot. Jde o elektronický modul z kategorie komfortních a řídicích jednotek, který je vyhledáván především podle výrobního označení a katalogových čísel. U tohoto dílu jsou důležité zejména kódy 9660105880, 6580KH, 6580KJ a 1660728480.

Jednotka BSI 2004 H04-01 od výrobce Johnson Controls je vhodná pro opravy, výměnu po poruše původního modulu nebo jako náhradní díl pro další servisní práce. Ve štítcích je uveden model Citroën C5.

Technické informace

• Výrobce: Johnson Controls
• Model: Citroën C5
• Další čísla: 6580KJ, 1660728480

Kódy produktů

Kódy produktů: 9660105880, 6580KH, 6580KJ, 1660728480

Modely uvedené v podkladech: Citroën C5

Doporučení k montáži

U tohoto dílu jde o BSI jednotku, proto je při výměně potřeba postupovat opatrně a s ohledem na elektroniku vozidla. Přesný postup se může lišit podle konkrétního provedení vozu, ale níže uvedené body představují typickou praxi pro montáž tohoto typu řídicí jednotky.

1) Před montáží

• Zkontrolujte, zda se shodují všechna označení na původním a náhradním dílu, zejména 9660105880, 6580KH, případně další uvedená čísla.
• Vizuálně ověřte stav konektorů, pinů, plastového krytu a upevňovacích bodů.
• Zkontrolujte, zda na jednotce nejsou známky vlhkosti, oxidace, přehřátí nebo mechanického poškození.
• Před zahájením práce si poznamenejte původní zapojení a umístění konektorů.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí pro demontáž krytů a upevnění
• Vhodné nástroje pro bezpečné odpojení konektorů
• Čisticí prostředek na elektrické kontakty
• Antistatická a čistá pracovní manipulace
• Diagnostické vybavení pro následné přizpůsobení jednotky

3) Postup montáže krok za krokem

1. Vozidlo zajistěte proti pohybu a vypněte zapalování.
2. Počkejte přiměřenou dobu, aby se palubní elektronika uvedla do klidového režimu.
3. Odpojte akumulátor podle bezpečného servisního postupu.
4. Zpřístupněte původní BSI jednotku demontáží potřebných krytů.
5. Opatrně odpojte všechny konektory tak, aby nedošlo k poškození zámků a pinů.
6. Vyjměte původní jednotku z držáku nebo upevnění.
7. Porovnejte starý a nový díl podle štítku, konektorů, tvaru těla a upevňovacích bodů.
8. Pokud jsou kontakty znečištěné, jemně je vyčistěte vhodným prostředkem a nechte oschnout.
9. Usaďte náhradní jednotku na místo a zkontrolujte správnou polohu.
10. Připojte všechny konektory pečlivě a bez použití nadměrné síly.
11. Namontujte zpět kryty a ostatní demontované části.
12. Připojte akumulátor a proveďte potřebné diagnostické úkony dle typu zásahu.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Ověřte, zda se jednotka správně komunikuje s vozidlem přes diagnostiku.
• Zkontrolujte základní funkce komfortní elektroniky, které BSI běžně spravuje.
• Prověřte, zda se po montáži neobjevují chybová hlášení nebo výpadky komunikace.
• Po úspěšné inicializaci proveďte krátké ověření funkce vozidla v běžném provozu.

5) Nejčastější chyby při montáži + jak jim předejít

• Záměna dílu podle neúplného čísla – vždy porovnejte všechna dostupná označení.
• Připojení nebo odpojení jednotky pod napětím – před prací vždy bezpečně odpojte baterii.
• Poškození konektorů – konektory uvolňujte jemně a pouze správným směrem.
• Podcenění diagnostiky po montáži – po výměně proveďte kontrolu komunikace a funkcí.
• Montáž do znečištěného nebo vlhkého prostředí – elektronické díly montujte pouze do suchého a čistého prostoru.

Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

• Vniknutí vlhkosti do prostoru elektroniky nebo konektorů
• Oxidace kontaktů a zhoršené elektrické spojení
• Napěťové špičky při manipulaci s elektroinstalací nebo baterií
• Dlouhodobé tepelné zatížení elektronických součástek
• Mechanické poškození při neodborné demontáži nebo montáži
• Porucha v navazující elektroinstalaci, která přetěžuje řídicí jednotku
