Popis
BSI 2004 H04-01 JOHNSON CONTROLs pro vozy CITROEN PEUGEOT
Popis dílu

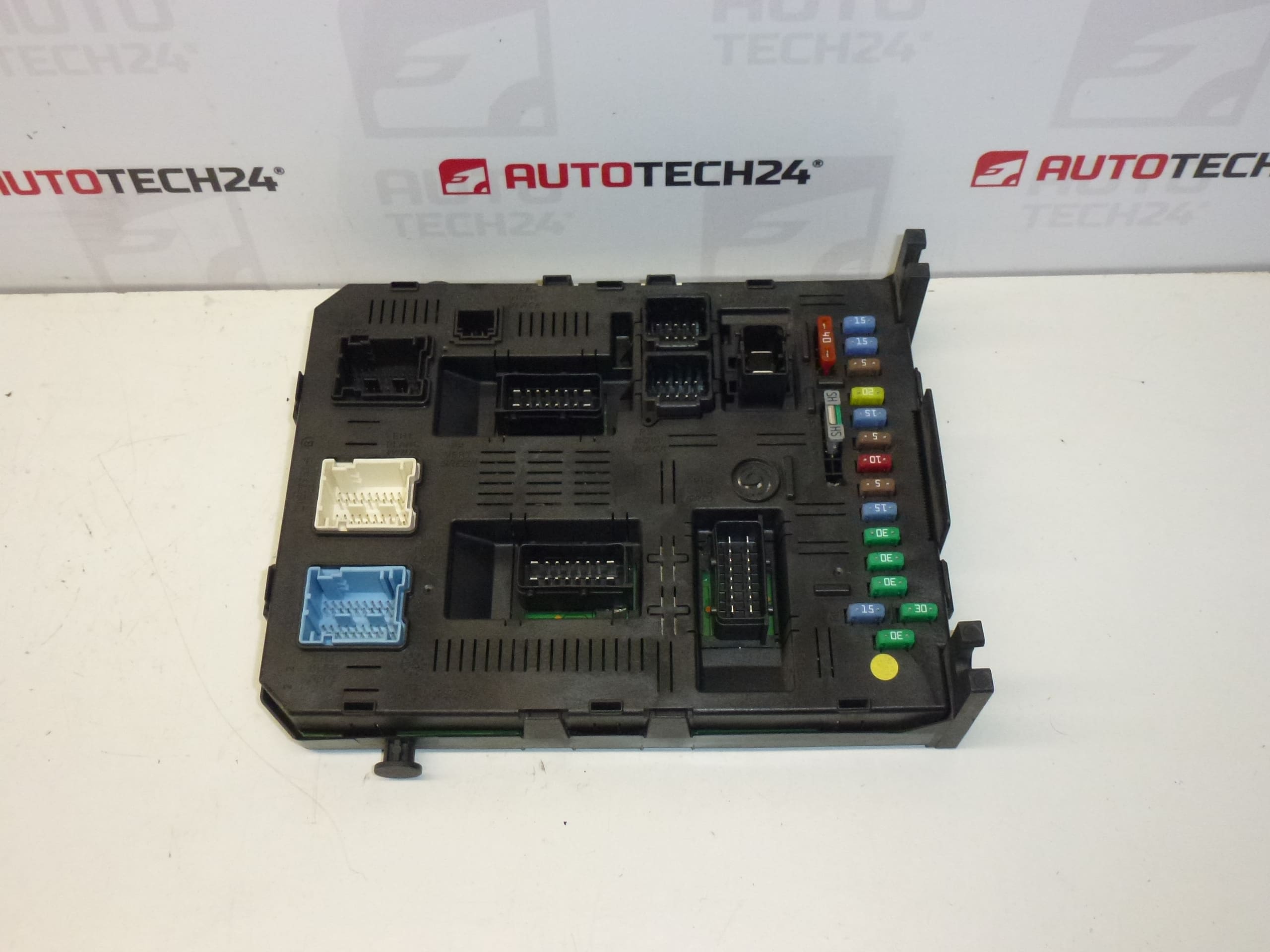

Tato jednotka BSI 2004 H04-01 (Johnson Controls) je komfortní/karosářská řídicí jednotka používaná ve vozech Citroën a Peugeot. BSI obvykle zajišťuje komunikaci a řízení vybraných komfortních a palubních funkcí vozidla (např. napájení a logiku vybraných okruhů, komunikaci mezi jednotkami apod. – konkrétní funkce se mohou lišit dle výbavy).
Jednotka je vyhledávaná především podle produktových čísel, proto před objednáním vždy porovnejte čísla ze štítku Vaší původní jednotky s uvedenými kódy níže.
Technické informace
- Výrobce: JOHNSON CONTROLs
- Model: Citroën C5
- Další čísla: 6580KH, 6580KJ, 1660728480, BOOT 21676031-5B, HARD 28117434-9A
Kódy produktů
- Kódy produktů: 9661940380, 6580KH, 6580KJ, 1660728480
Doporučení k montáži
Upozornění: Níže je uvedený postup je typický pro BSI jednotky. Přesné kroky se mohou lišit podle konkrétního provedení vozu a výbavy.
1) Před montáží
- Porovnejte všechna čísla ze štítku původní jednotky s touto jednotkou (zejména 9661940380 a doplňková čísla 6580KH/6580KJ/1660728480 + případně BOOT/HARD).
- Zkontrolujte stav konektorů: nesmí být ohnuté piny, praskliny, známky koroze či zatečení.
- Vizuálně ověřte, že skříň jednotky není mechanicky poškozená.
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí (typicky šroubováky a nástrčné klíče dle vozu)
- Plastové páčidlo na demontáž krytů (pro omezení poškození interiérových dílů)
- Čisticí prostředek na elektrické kontakty (dle potřeby)
- Diagnostika PSA (typicky) pro následné přizpůsobení/kódování (pokud bude potřeba)
3) Postup montáže krok za krokem
- Vypněte zapalování, vyčkejte chvíli na uspání elektroniky.
- Odpojte baterii (minimalizujete riziko poškození jednotky i chyb v komunikaci).
- Získejte přístup k BSI (demontujte potřebné kryty/interiérové díly – dle konkrétního vozu).
- Před odpojením si označte konektory (pokud nejsou jednoznačně jištěné/tvarované), ať nedojde k záměně.
- Uvolněte pojistky konektorů a konektory odpojte bez páčení za kabeláž (tahat pouze za tělo konektoru).
- Demontujte původní jednotku z držáku/uchycení.
- Nainstalujte novou BSI jednotku do držáku a zkontrolujte, že sedí pevně a bez pnutí.
- Připojte konektory – musí zapadnout a pojistky se musí správně zajistit.
- Namontujte zpět kryty/interiérové díly.
- Připojte baterii.
- Zapněte zapalování a sledujte, zda se vozidlo chová standardně (kontrolky, základní funkce).
- Proveďte případné kódování/inicializaci dle potřeby (viz blok níže).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte, zda fungují základní komfortní funkce a palubní systémy (dle výbavy vozu).
- Proveďte diagnostiku a ověřte, zda se jednotka hlásí v síti a zda nejsou přítomné nové chyby po výměně.
- Při krátkém ověření v provozu sledujte náhodné výpadky komfortních funkcí (typicky ukazují na problém s konektorem/napájením).
5) Nejčastější chyby při montáži + jak jim předejít
- Neodpojená baterie → riziko poškození elektroniky a nekorektního „probuzení“ jednotek; vždy odpojit baterii.
- Nedorazený konektor / nezajištěná pojistka → výpadky funkcí; po zapojení fyzicky ověřit zajištění.
- Záměna jednotky podle neúplného čísla → před montáží porovnat všechna dostupná čísla (včetně doplňkových kódů).
- Zateklé/koroze v konektorech → před připojením zkontrolovat a případně vyčistit kontakty.
Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Důvody, proč dochází k poničení dílu
- Kolísání napětí v palubní síti (slabá baterie, špatné dobíjení, nevhodné startování s nízkým napětím).
- Zatečení vlhkosti do prostoru jednotky nebo do konektorů a následná koroze.
- Špatný kontakt v konektorech (uvolněné piny, oxidace), který způsobuje výpadky a přehřívání.
- Neodborné zásahy do elektroinstalace (dodělávky příslušenství, zkraty, nevhodné jištění).
- Mechanické poškození při demontáži/montáži (páčení za kabeláž, ulomené zámky konektorů).
