Popis
BSM B3 DELPHI pro vozy Citroën i Peugeot
Je možné poškození nějakého z držáčků – nemá vliv na funkčnost
Popis dílu

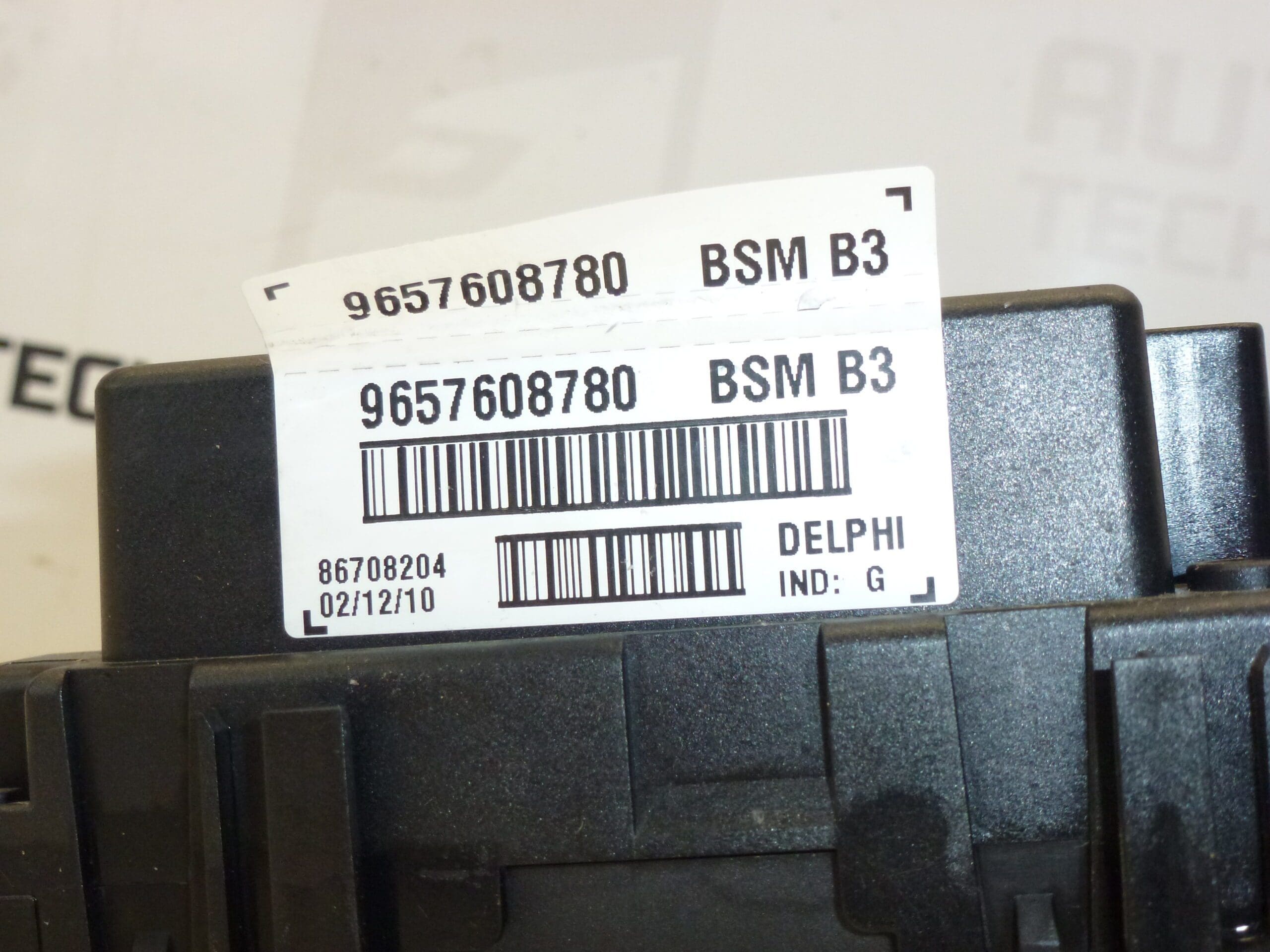

BSM B3 DELPHI 9657608780 je použitá elektrická jednotka pro vozy Citroën a Peugeot. BSM slouží obecně jako pojistkový a spínací modul pro napájení elektrických okruhů vozidla. Nejde o řídicí jednotku vstřikování. Při hledání náhrady je důležité porovnat nejen značku vozu, ale také produktová čísla, označení B3 a provedení konektorů.
V podkladech je uveden model Peugeot 206 a další označení 6500Y1. Použitý díl představuje možnost výměny vadného modulu bez nákupu nového kusu. Zohledněte upozornění na možné poškození držáčku: podle dodaného popisu neovlivňuje funkčnost, při montáži je však nutné zajistit bezpečné uchycení jednotky.
Technické informace
- Výrobce: DELPHI
- Model: Peugeot 206
- Značky vozů uvedené v podkladech: Citroën, Peugeot
- Typ dílu: BSM – elektrický pojistkový a spínací modul
- Označení provedení: B3
- Hlavní produktové číslo: 9657608780
- Další čísla: 6500Y1
- Stav: použitý díl; možné poškození některého držáčku bez vlivu na funkčnost dle dodaného popisu
- Konkrétní ročníky a motorizace: neuvedeno
Kódy produktů
- Kódy produktů: 9657608780, 6500Y1
- Typové označení: BSM B3 DELPHI
- Model uvedený ve štítcích: Peugeot 206
Při výběru porovnejte uvedené kódy s označením původního dílu. Samotná shoda modelu vozu není dostatečným podkladem pro volbu správného provedení BSM.
Doporučení k montáži
Následující postup je obecný pro výměnu elektrického modulu BSM. Přesný přístup k dílu, způsob odjištění konektorů a postup odpojení a připojení baterie závisejí na konkrétním modelu a provedení vozu. Řiďte se servisními pokyny výrobce.
1) Před montáží
- Porovnejte produktová čísla, označení B3, tvar skříně, konektory, jejich klíčování a uchycení s původním modulem.
- Prohlédněte použitý díl: zkontrolujte kontakty, pojistné západky, případné praskliny, stopy vlhkosti, koroze nebo přehřátí.
- Zvláštní pozornost věnujte držáčkům. Pokud jejich stav neumožňuje pevné a bezpečné upevnění, jednotku nemontujte, dokud není uchycení vhodně vyřešeno.
- Prověřte také kabeláž a konektory ve vozidle. Poškozený přívod nebo zkrat v připojeném okruhu může poškodit i náhradní modul.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající upevnění na konkrétním voze.
- Vhodná pomůcka pro šetrné uvolnění západek a krytů.
- Svítilna, prostředek pro označení konektorů a možnost pořízení fotografií zapojení.
- Podle potřeby prostředek určený k čištění elektrických kontaktů a vhodné diagnostické či měřicí vybavení.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte zapalování i elektrické spotřebiče a postupujte podle pokynů výrobce pro uvedení elektroniky do klidového stavu.
- Odpojte baterii předepsaným postupem. S konektory modulu nemanipulujte pod napětím.
- Zpřístupněte jednotku demontáží potřebných krytů podle servisního postupu konkrétního vozu.
- Vyfotografujte původní zapojení a vedení kabeláže; podle potřeby označte jednotlivé přípojky.
- Uvolněte pojistky konektorů a konektory opatrně odpojte. Netahejte za vodiče ani nepáčte kontakty.
- Uvolněte upevnění a vyjměte původní modul tak, abyste nepoškodili okolní kabeláž a držáky.
- Porovnejte oba díly vedle sebe. Zkontrolujte označení, přípojky a upevňovací body; při zjištění rozdílů montáž přerušte a určete správné provedení podle technické dokumentace.
- Prohlédněte konektory vozidla. Před pokračováním odstraňte příčinu případné vlhkosti, koroze nebo tepelného poškození; závažně poškozené přípojky vyžadují odbornou opravu.
- Usaďte náhradní jednotku a bezpečně ji upevněte. Modul nesmí zůstávat volný ani zatěžovat připojené kabely.
- Připojte konektory do odpovídajících přípojek a zkontrolujte úplné zajištění západek. Vraťte kabeláž a ochranné kryty do správné polohy.
- Připojte baterii podle postupu výrobce a proveďte předepsané uvedení elektrických systémů do provozu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
Nejprve na stojícím vozidle ověřte funkci okruhů souvisejících s původní závadou a zkontrolujte, zda se neobjevuje zápach přehřáté elektroinstalace nebo jiné neobvyklé projevy. Podle potřeby proveďte diagnostiku. Krátkou zkušební jízdu absolvujte až po úspěšné kontrole základních funkcí a bezpečnosti vozidla. Poté znovu ověřte pevné uchycení jednotky a vedení kabeláže.
5) Nejčastější chyby při montáži + jak jim předejít
- Výběr pouze podle modelu vozu: porovnejte také kódy, provedení a přípojky původního dílu.
- Odpojování konektorů pod napětím: vždy dodržte postup výrobce pro odpojení baterie.
- Násilné zasouvání konektorů: ověřte jejich správnou orientaci a stav západek; správný konektor nesmí vyžadovat hrubou sílu.
- Ponechání poškozené kabeláže nebo příčiny zatékání: závadu odstraňte před uvedením náhradního modulu do provozu.
- Nedostatečné upevnění kvůli poškozenému držáčku: před jízdou ověřte, že je jednotka stabilně zajištěná a nezatěžuje konektory.
Důvody, proč dochází k poničení dílu
U modulů BSM se obecně mohou na poškození podílet následující příčiny. Nejde o potvrzené závady tohoto nabízeného kusu.
- Vlhkost a zatékání: mohou způsobit korozi kontaktů a poruchy elektrických spojů.
- Zkrat nebo přetížení připojeného okruhu: mohou vést k tepelnému poškození modulu a přípojek.
- Uvolněné či zoxidované kontakty: zvyšují přechodový odpor a mohou se nadměrně zahřívat.
- Vibrace a nedostatečné upevnění: namáhají držáky, skříň i konektory.
- Nešetrná demontáž: může způsobit ulomení držáčků, západek nebo poškození kontaktů.
- Nesprávná manipulace s elektroinstalací: může poškodit elektrické součásti modulu.
