Popis

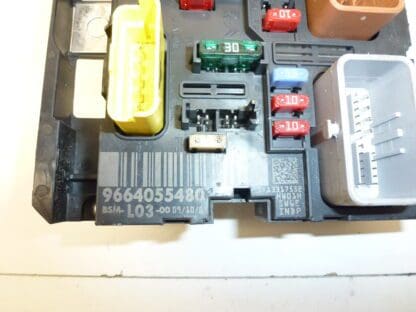

Řídící jednotka BSM L03-00 DELPHI pro vozy Citroën a Peugeot
Je možné poškození nějakého z držáčků – nemá vliv na funkčnost
Jedná se o použitý díl se zárukou funkčnosti
Popis dílu
Použitý díl BSM L03-00 DELPHI pro vozy Citroën a Peugeot je součástí kategorie elektro součástí a řídících jednotek. Tento typ motorové jednotky se často vyhledává podle přesného označení, proto je důležité sledovat zejména čísla 9659741780 a 6500FH.
BSM jednotka zajišťuje distribuci a řízení vybraných elektrických funkcí v motorovém prostoru. Pro automechaniky i domácí opraváře je podstatné, že při výměně je potřeba pečlivě porovnat označení na původním a náhradním dílu, aby odpovídalo provedení vozidla.
Technické informace
- Výrobce: DELPHI
- Model: L03-00
- Další čísla: 9659741780, 6500FH
Kódy produktů
- Kódy produktů: 9659741780, 6500FH
- Modely uvedené v podkladech: Citroën C2, Citroën C3, Citroën C3 Pluriel, Peugeot 207
Doporučení k montáži
U tohoto dílu jde o BSM motorovou jednotku. Přesný postup výměny se může lišit podle konkrétního modelu a provedení vozu, proto níže uvádíme obecně typický postup pro tento typ elektrického dílu.
1) Před montáží
- Zkontrolujte, zda se shoduje označení L03-00 a produktová čísla 9659741780 / 6500FH se starým dílem.
- Prohlédněte stav konektorů, pinů, pojistkových míst a plastového těla jednotky.
- Ověřte, že použitý díl není prasklý, přehřátý nebo viditelně zasažený vlhkostí.
- Před zahájením práce odpojte akumulátor.
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí
- Šroubováky a běžné nástrčné klíče
- Čistý hadřík
- Přípravek na očištění elektrických kontaktů, pokud je potřeba
- Ochranné rukavice
3) Postup montáže krok za krokem
- Vypněte zapalování a nechte vůz v klidovém režimu.
- Odpojte akumulátor, aby nedošlo k poškození elektrických částí.
- Zajistěte si přístup k původní BSM jednotce podle provedení vozu.
- Pečlivě zdokumentujte zapojení konektorů a umístění připojených svazků.
- Postupně odpojte všechny konektory tak, abyste nepoškodili západky ani vodiče.
- Demontujte původní jednotku z držáku nebo upevnění.
- Porovnejte starý a nový díl: označení, rozmístění konektorů, tvar těla i upevňovací body.
- Pokud jsou kontaktní plochy znečištěné, opatrně je očistěte vhodným prostředkem.
- Usaďte náhradní BSM jednotku na místo a upevněte ji stejným způsobem jako původní kus.
- Připojte všechny konektory zpět, každý musí dosednout správně a bez násilí.
- Znovu připojte akumulátor.
- Zapněte zapalování a ověřte základní elektrické funkce vozidla.
4) Kontroly po montáži a ověření funkce
- Zkontrolujte, zda jsou všechny konektory pevně usazené.
- Ověřte, že se neprojevují výpadky napájení nebo nepravidelné chování elektrických okruhů.
- Po montáži sledujte, zda se neobjevují známky přehřívání, zápachu po elektroinstalaci nebo nestandardního chování vozidla.
- Je-li to u konkrétního vozu běžná praxe, proveďte základní diagnostickou kontrolu.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle podobného vzhledu – vždy porovnejte přesné kódy na štítku.
- Montáž bez odpojení baterie – hrozí poškození elektrických obvodů.
- Poškození konektorů při demontáži – uvolňujte západky opatrně, nikdy nepoužívejte hrubou sílu.
- Přehlédnutí oxidace nebo znečištění kontaktů – před montáží kontakty vizuálně zkontrolujte.
- Nedostatečné usazení jednotky – po upevnění ověřte, že díl sedí správně v držáku a není v pnutí.
Důvody, proč dochází k poničení dílu
- Vlhkost a pronikání vody do elektrické části jednotky
- Oxidace kontaktů a konektorů
- Kolísání napětí v palubní síti
- Přetížení některého z připojených elektrických okruhů
- Zahřívání v motorovém prostoru a dlouhodobé tepelné namáhání
- Neodborná manipulace při předchozí demontáži nebo montáži
