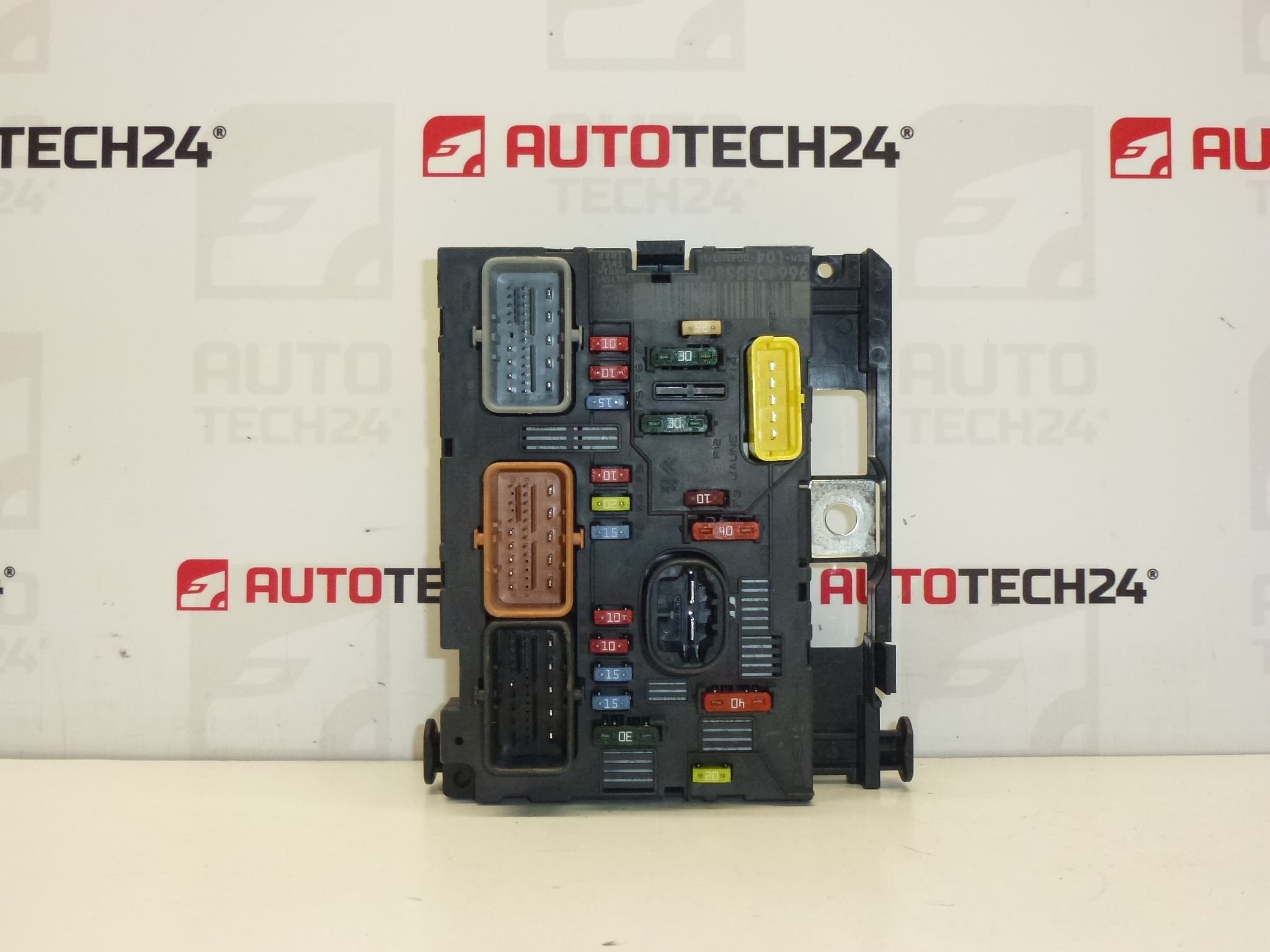

Jednotka BSM L04-00 DELPHI pro vozy CITROEN a PEUGEOT
Popis dílu
Tato BSM jednotka DELPHI L04-00 s označením 9664055580 a dalším číslem 6500FH patří mezi důležité elektro součásti vozů Citroën a Peugeot. Jde o použitý autodíl vhodný jako náhrada za původní poškozený nebo nefunkční kus.
BSM je součást motorové elektroinstalace a v praxi se často hledá právě podle výrobního čísla. Proto je při výběru zásadní porovnání označení na původním dílu, zejména L04-00, 9664055580 a 6500FH.
Díl je vhodný pro automechaniky i zkušené kutily, kteří hledají funkční originální součástku pro opravu elektroinstalace vozu bez zbytečného experimentování s neodpovídajícím provedením.
Technické informace
- Výrobce: DELPHI
- Model: BSM L04-00
- Další čísla: 9664055580, 6500FH
Kódy produktů
- Kódy produktů: 9664055580, 6500FH, L04-00
- Názvy modelů: Citroën, Peugeot
Doporučení k montáži
Obecně/typicky platí, že u výměny BSM jednotky je potřeba postupovat opatrně kvůli elektrickým obvodům a konektorům. Přesné kroky se mohou lišit podle konkrétního modelu a provedení vozu.
1) Před montáží
- Zkontrolujte, zda se shoduje označení původního a nového dílu: L04-00, 9664055580, případně 6500FH.
- Prohlédněte stav konektorů, pinů a plastového těla jednotky.
- Ověřte, že použitý díl nemá praskliny, stopy přehřátí, oxidaci nebo poškozené úchyty.
- Před demontáží původního dílu je vhodné vizuálně zdokumentovat zapojení konektorů.
2) Potřebné nářadí a materiál
- běžná sada ručního nářadí
- šroubováky a nástrčné klíče
- plastové páčidlo nebo vhodný nástroj na šetrné uvolnění krytů
- čistič elektrických kontaktů
- ochranné rukavice a případně svítilna
3) Postup montáže krok za krokem
- Vypněte zapalování a nechte vůz v klidovém režimu.
- Odpojte baterii podle běžného bezpečného postupu.
- Zpřístupněte prostor s původní BSM jednotkou.
- Pečlivě si označte nebo nafotografujte jednotlivé konektory a jejich pozice.
- Opatrně odpojte všechny konektory tak, aby nedošlo k poškození západek nebo pinů.
- Uvolněte původní jednotku z držáku nebo uchycení.
- Porovnejte starý a nový díl podle čísla, tvaru, konektorů a uchycení.
- Pokud jsou kontakty znečištěné, jemně je očistěte vhodným přípravkem na elektro kontakty.
- Usaďte náhradní BSM jednotku na místo původního dílu.
- Připojte všechny konektory ve správném pořadí a zkontrolujte jejich plné dosednutí.
- Zajistěte jednotku v držáku a ověřte, že není v pnutí a nic netlačí na kabeláž.
- Po dokončení montáže znovu připojte baterii.
4) Kontroly po montáži a ověření funkce
- Zkontrolujte, zda se po zapnutí zapalování chovají elektrické okruhy standardně.
- Ověřte, že konektory drží pevně a nikde není volný spoj.
- Proveďte základní kontrolu funkcí souvisejících s napájením a jištěním obvodů.
- Po krátkém provozu znovu vizuálně zkontrolujte, zda se jednotka nebo konektory nadměrně nezahřívají.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle podobného vzhledu – vždy porovnejte všechna čísla a označení.
- Poškození konektorů při demontáži – konektory uvolňujte jemně a bez násilí.
- Připojování při neodpojené baterii – vždy nejprve bezpečně odpojte napájení vozu.
- Nedostatečně usazené konektory – po zapojení zkontrolujte aretaci každého spoje.
- Přehlédnutí oxidace nebo tepelného poškození kabeláže – před montáží důkladně zkontrolujte okolní elektroinstalaci.
Důvody, proč dochází k poničení dílu
- vlhkost a oxidace v elektrických spojích
- přehřívání kontaktů nebo zatížení elektrických obvodů
- poškození kabeláže, konektorů nebo uchycení
- stáří a běžné opotřebení elektronických součástí
- nevhodná manipulace při předchozí montáži nebo demontáži
