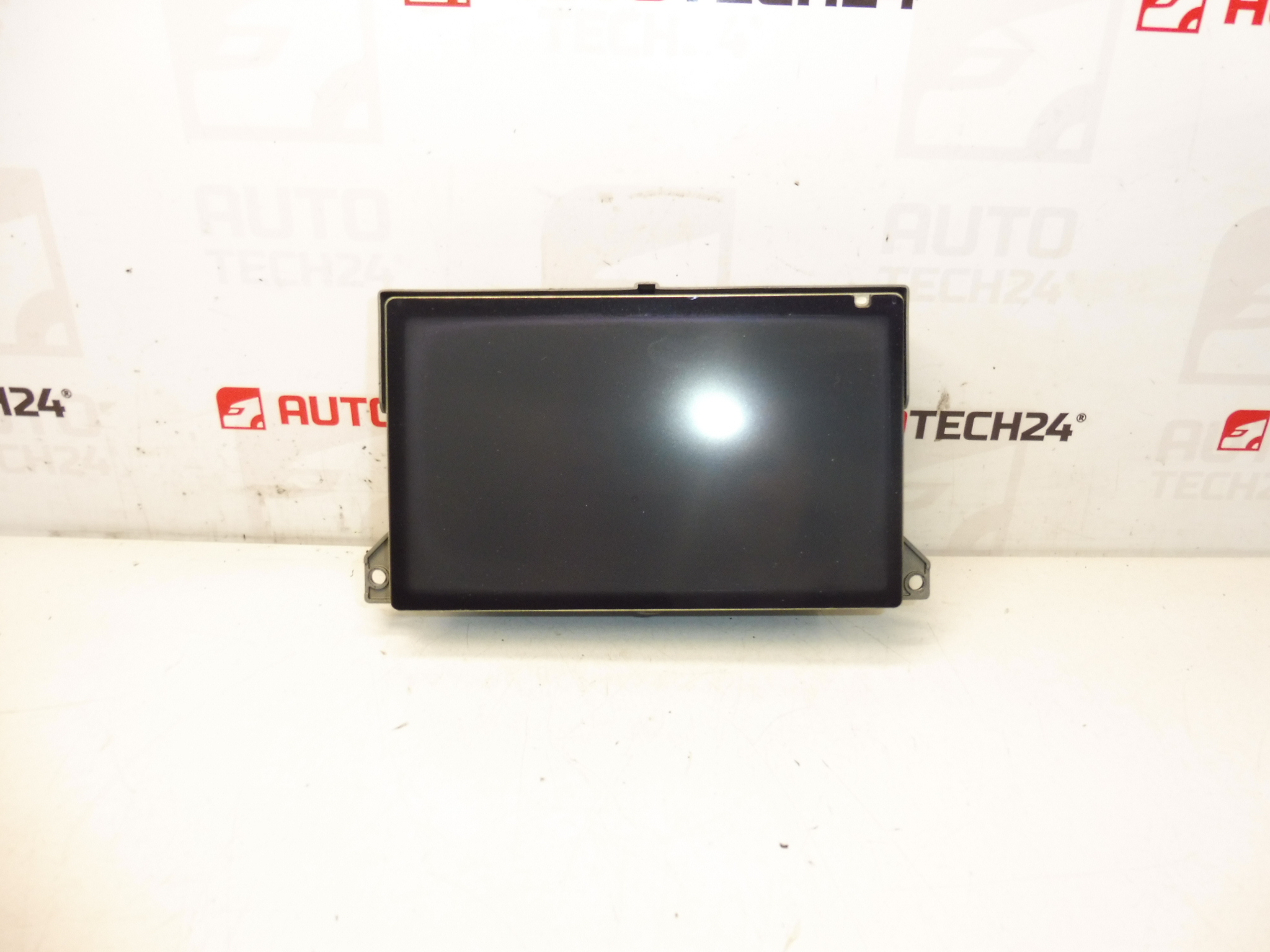

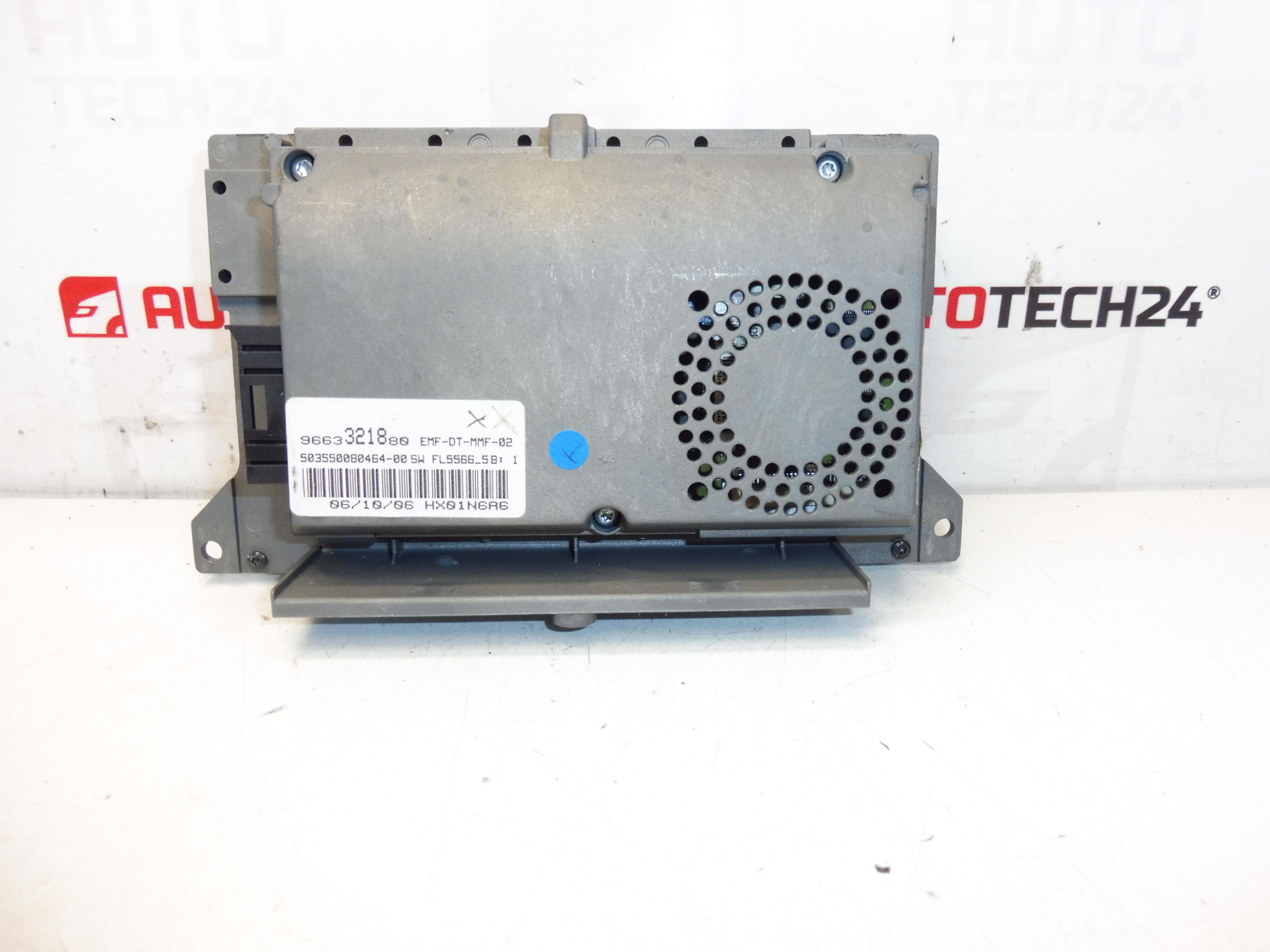

Display NAVIGACE Peugeot 307 9663321880 6563YN 6563YP

Popis

Vícefunkční displej pro vozy PEUGEOT 307
Ukazuje rádio, navigaci, palubní počítač a další funkce vozu
Plně funkční odzkoušeno

Popis dílu

Tento použitý display navigace Peugeot 307 je určen pro zobrazení důležitých informací o vozidle a komfortních funkcích. V praxi slouží jako vícefunkční displej, na kterém se zobrazují údaje rádia, navigace, palubního počítače a další provozní informace vozu.

Díl je vhodný pro zákazníky, kteří hledají originální náhradní řešení podle produktového čísla 9663321880 nebo označení 6563YN a 6563YP. Právě hledání podle čísla dílu bývá při výměně tohoto typu součástky nejspolehlivější způsob, jak najít odpovídající komponent.

Výhodou je, že jde o originální díl Stellantis / Citroën Peugeot, který byl plně funkční a odzkoušeno. Pro automechaniky i domácí kutily je tak tento displej praktickou volbou při opravě nefunkčního, špatně čitelného nebo poškozeného původního kusu.

Technické informace

• Výrobce: Stellantis Citroën Peugeot
• Model: Peugeot 307
• Další čísla: 9663321880, 6563YN, 6563YP, NFP

Kódy produktů

Kódy produktů: 9663321880, 6563YN, 6563YP

Modely ze štítků a podkladů: Peugeot 307

Doporučení k montáži

Obecně/typicky platí pro výměnu elektronického displeje ve vozidle, že přesný postup se může lišit podle konkrétního provedení vozu a typu palubní desky. Níže je uveden bezpečný a praktický obecný postup.

1) Před montáží

• Zkontrolujte, zda se shodují všechna produktová čísla na původním a novém dílu.
• Porovnejte konektory, tvar těla displeje, uchycení a celkový vzhled dílu.
• Prohlédněte stav kontaktů, zda nejsou zkorodované, ohnuté nebo mechanicky poškozené.
• Ověřte, že použitý displej není prasklý, zatečený nebo jinak poškozený při skladování či přepravě.
• Před zahájením práce doporučujeme odpojit akumulátor podle běžné servisní praxe.

2) Potřebné nářadí a materiál

• Sada běžného ručního nářadí
• Plastové páčidlo na demontáž obložení
• Šroubováky nebo bity odpovídající použitým spojovacím prvkům
• Čisticí prostředek na elektrické kontakty
• Čistý hadřík nebo utěrka bez vláken
• Pracovní osvětlení

3) Postup montáže krok za krokem

1. Zaparkujte vozidlo na bezpečném místě a vypněte zapalování.
2. Odpojte akumulátor, pokud to odpovídá běžnému servisnímu postupu pro práci s elektro součástmi.
3. Opatrně demontujte okolní kryty nebo obložení palubní části tak, abyste se dostali k displeji bez poškození plastových dílů.
4. Uvolněte upevňovací prvky původního displeje.
5. Displej opatrně vysuňte tak, abyste měli přístup ke konektoru nebo konektorům.
6. Odpojte konektor bez použití nadměrné síly a zkontrolujte jeho stav.
7. Porovnejte původní a nový díl vedle sebe, zejména čísla, konektory a uchycení.
8. V případě potřeby jemně očistěte elektrické kontakty vhodným přípravkem.
9. Připojte konektor k novému displeji a zkontrolujte, že je spojení pevné a správně usazené.
10. Usaďte displej do montážní pozice a upevněte jej původními spojovacími prvky.
11. Namontujte zpět všechny demontované kryty a obložení.
12. Připojte akumulátor a proveďte základní kontrolu funkce displeje po zapnutí vozidla.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Zkontrolujte, zda se displej rozsvítí a zobrazuje údaje čitelně a bez výpadků.
• Ověřte zobrazení funkcí, které podklady uvádějí: rádio, navigace, palubní počítač a další funkce vozu.
• Sledujte, zda displej nebliká, nevypíná se nebo nereaguje opožděně.
• Při krátké zkušební jízdě ověřte stabilitu zobrazení i při běžných vibracích vozidla.

5) Nejčastější chyby při montáži + jak jim předejít

• Záměna dílu podle vzhledu místo podle čísla – vždy porovnejte označení 9663321880, 6563YN, 6563YP.
• Poškození plastových částí interiéru – používejte plastové demontážní nástroje a postupujte bez násilí.
• Špatně usazený konektor – po připojení zkontrolujte, že konektor správně sedí a nemá vůli.
• Montáž bez kontroly kontaktů – před instalací zkontrolujte oxidaci, nečistoty a stav pinů.
• Příliš rychlá kompletace bez testu – před úplným složením interiérových dílů je vhodné nejprve ověřit základní funkčnost.

Důvody, proč dochází k poničení dílu

• Stáří a běžné opotřebení elektroniky při dlouhodobém provozu.
• Kolísání napětí v elektroinstalaci vozidla, které může ovlivnit funkci displeje.
• Vadné nebo znečištěné konektory, způsobující výpadky obrazu či komunikace.
• Mechanické poškození při nešetrné demontáži nebo zásahu v interiéru vozu.
• Vlhkost a zatečení, které mohou poškodit elektronické obvody a kontakty.
• Teplotní namáhání a dlouhodobé působení slunce v interiéru vozidla.
