Popis
Vícefunkční display pro vozy Citroen C4 B7
Testováno, plně funkční
Některé funkce mohou být potřeba nastavit k vozu diagnostikou
Popis dílu

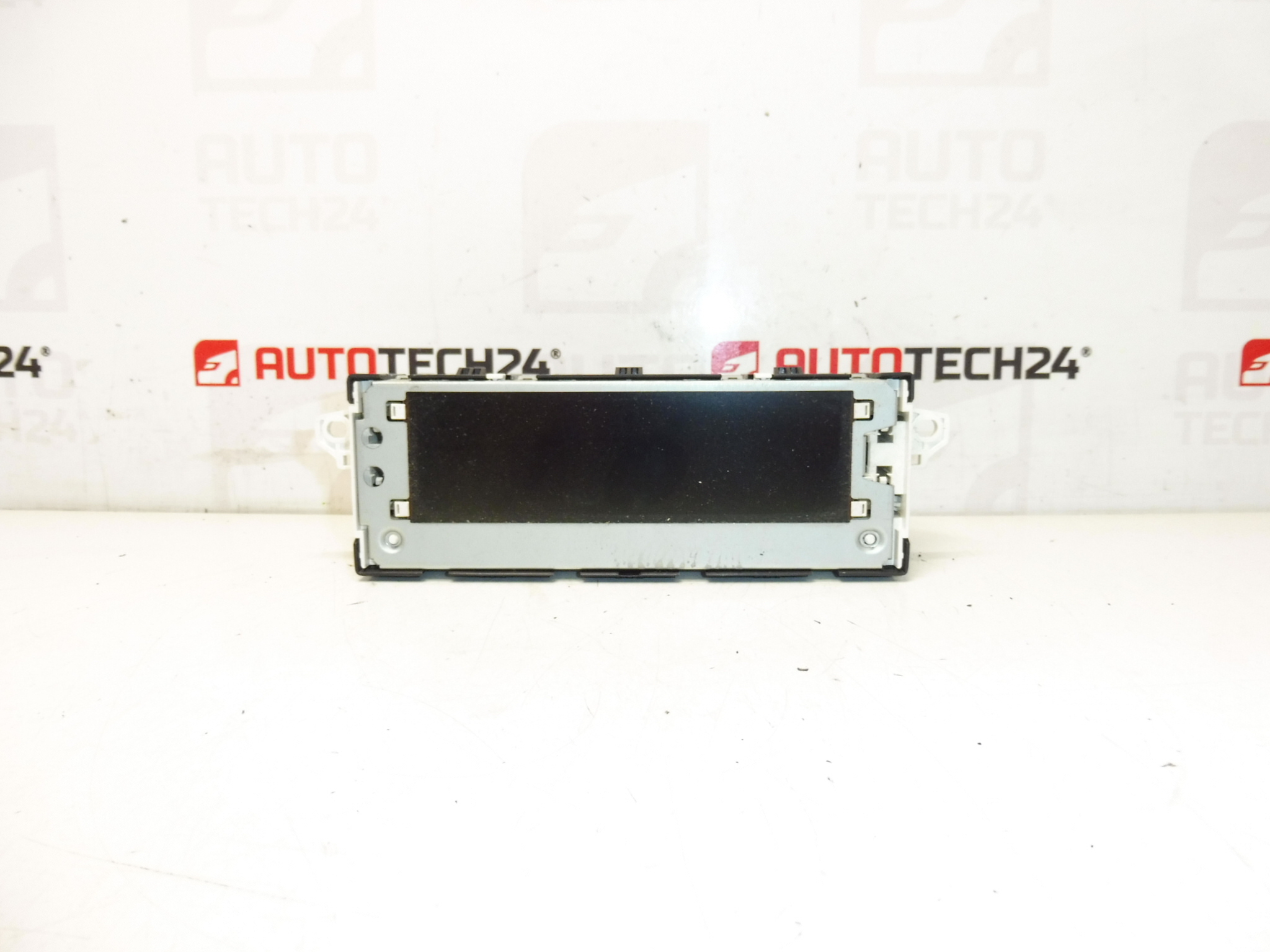

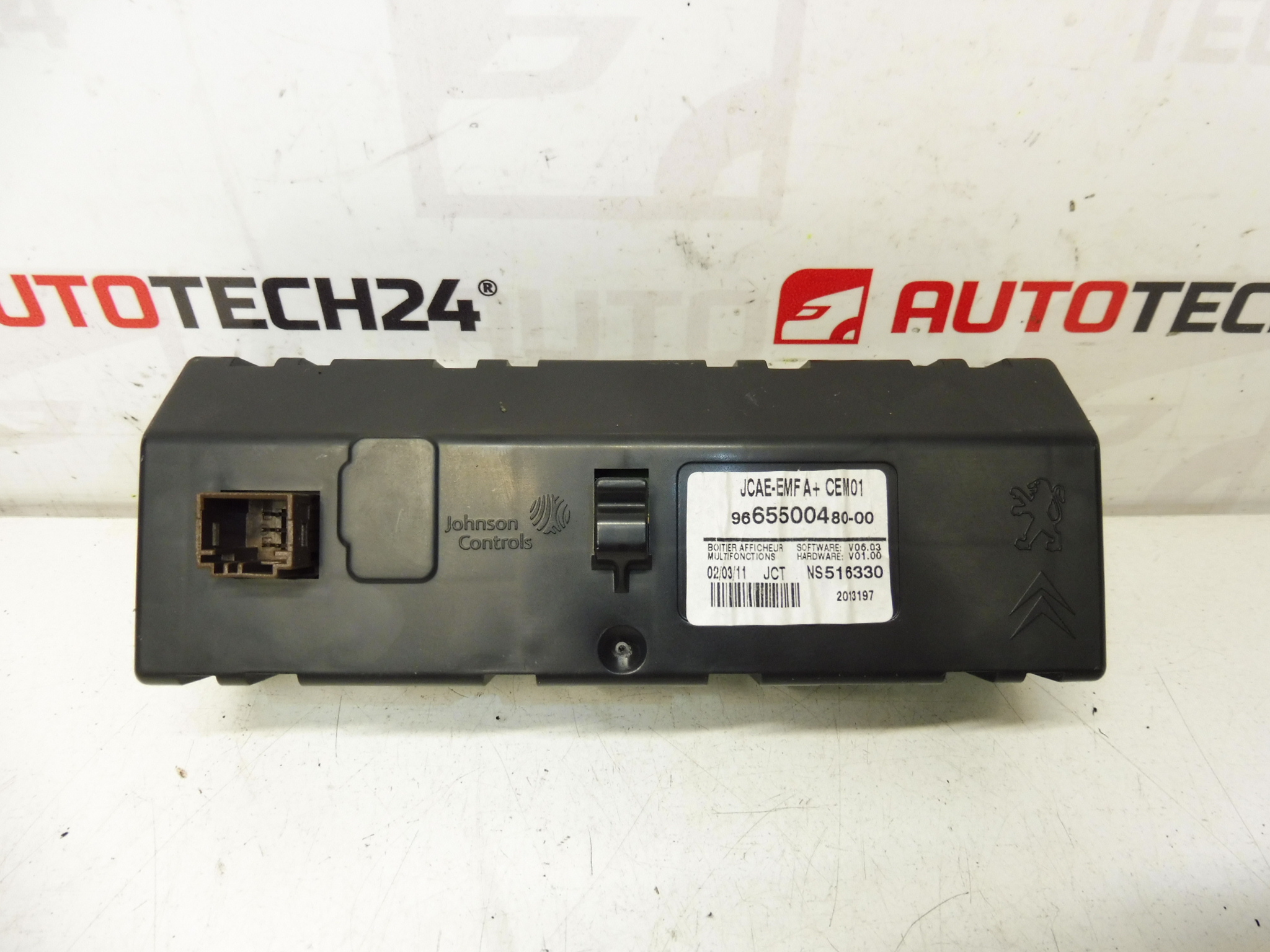

Jedná se o display rádia/počítače pro Citroën C4 II (C4 B7), používaný díl vhodný jako náhrada při nefunkčním, nečitelném nebo poškozeném původním displeji. Díky tomu, že je otestovaný a plně funkční, je připraven k montáži a následnému zprovoznění ve voze. U některých vozů může být po výměně potřeba nastavení funkcí diagnostikou (dle výbavy a konfigurace vozidla).
Technické informace
- Výrobce: Stellantis (Citroën/Peugeot)
- Model: Citroën C4 II (C4 B7)
- Další čísla: 6155HT, 6155HV
Kódy produktů
- Kódy produktů: 9665500480, 6155HT, 6155HV
Doporučení k montáži
Obecně/typicky pro výměnu displeje (elektrický díl) platí, že přesné kroky se mohou lišit podle provedení palubní desky a výbavy vozu. U tohoto dílu může být po montáži potřeba nastavení některých funkcí diagnostikou.
1) Před montáží
- Porovnejte čísla dílu (9665500480, 6155HT/6155HV) se starým kusem a se štítkem/označením na dílu.
- Zkontrolujte konektory (počet, tvar, zajištění) a zda nejsou ohnuté piny nebo poškozené vedení.
- Vizuálně ověřte stav displeje: praskliny, zatečení, vypálená místa, poškozené uchycení.
2) Potřebné nářadí a materiál
- Základní sada šroubováků a ráčny (dle použitého spojovacího materiálu)
- Plastové páčidlo na demontáž interiérových dílů
- Čistý hadřík, případně kontaktní čistič (na šetrné očištění konektorů)
- Diagnostika kompatibilní s PSA (pro případné nastavení funkcí po montáži)
3) Postup montáže krok za krokem
- Vypněte zapalování a vyčkejte, než se elektronika uspí.
- Odpojte baterii (doporučeno kvůli ochraně elektroniky a prevenci zkratu).
- Demontujte okolní kryty palubní desky tak, aby byl přístup k displeji (používejte plastové páčidlo, ať nepoškodíte plasty).
- Uvolněte upevnění displeje a opatrně jej vysuňte z lůžka.
- Odpojte konektor(y) – nejprve odjistěte pojistku konektoru, poté vytáhněte bez páčení za kabely.
- Porovnejte starý a nový díl ještě jednou (označení, konektory, uchycení).
- Připojte konektor(y) k novému displeji a zkontrolujte, že jsou správně zacvaknuté a zajištěné.
- Usaďte displej do pozice a přišroubujte/upevněte dle původního uchycení.
- Vraťte zpět demontované interiérové díly.
- Připojte baterii.
- Zapněte zapalování a ověřte základní funkce displeje.
- Pokud některé funkce neodpovídají výbavě vozu, proveďte nastavení diagnostikou (telecoding/konfigurace dle možností vozu).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte čitelnost displeje, podsvícení a reakce na ovládání.
- Zkontrolujte, zda se po jízdě neprojevují výpadky, problikávání nebo resetování.
- Pokud vůz vyžaduje konfiguraci, proveďte kontrolu nastavení diagnostikou.
5) Nejčastější chyby při montáži + jak jim předejít
- Odpojování/připojování konektorů při připojené baterii → vždy odpojit baterii, minimalizujete riziko zkratu a chyb v elektronice.
- Nedovřený nebo špatně zajištěný konektor → po připojení zkontrolovat pojistku konektoru a pevné dosednutí.
- Poškození plastů v interiéru → používat plastové demontážní nástroje a postupovat trpělivě.
- Opomenutí konfigurace → pokud některé funkce nefungují správně, je typicky potřeba nastavení přes diagnostiku.
Důvody, proč dochází k poničení dílu
- Stárnutí elektroniky a opotřebení podsvícení (slábnutí, výpadky, problikávání).
- Kolísání napětí v palubní síti (slabá baterie, špatné dobíjení, neodborné startování/připojování).
- Vlhkost a kondenzace v interiéru nebo zatečení, které může poškodit elektroniku.
- Mechanické poškození při demontáži palubní desky nebo nešetrné manipulaci s konektory.
- Špatný kontakt v konektorech (oxidace, uvolnění), který vede k výpadkům funkce.
