Popis

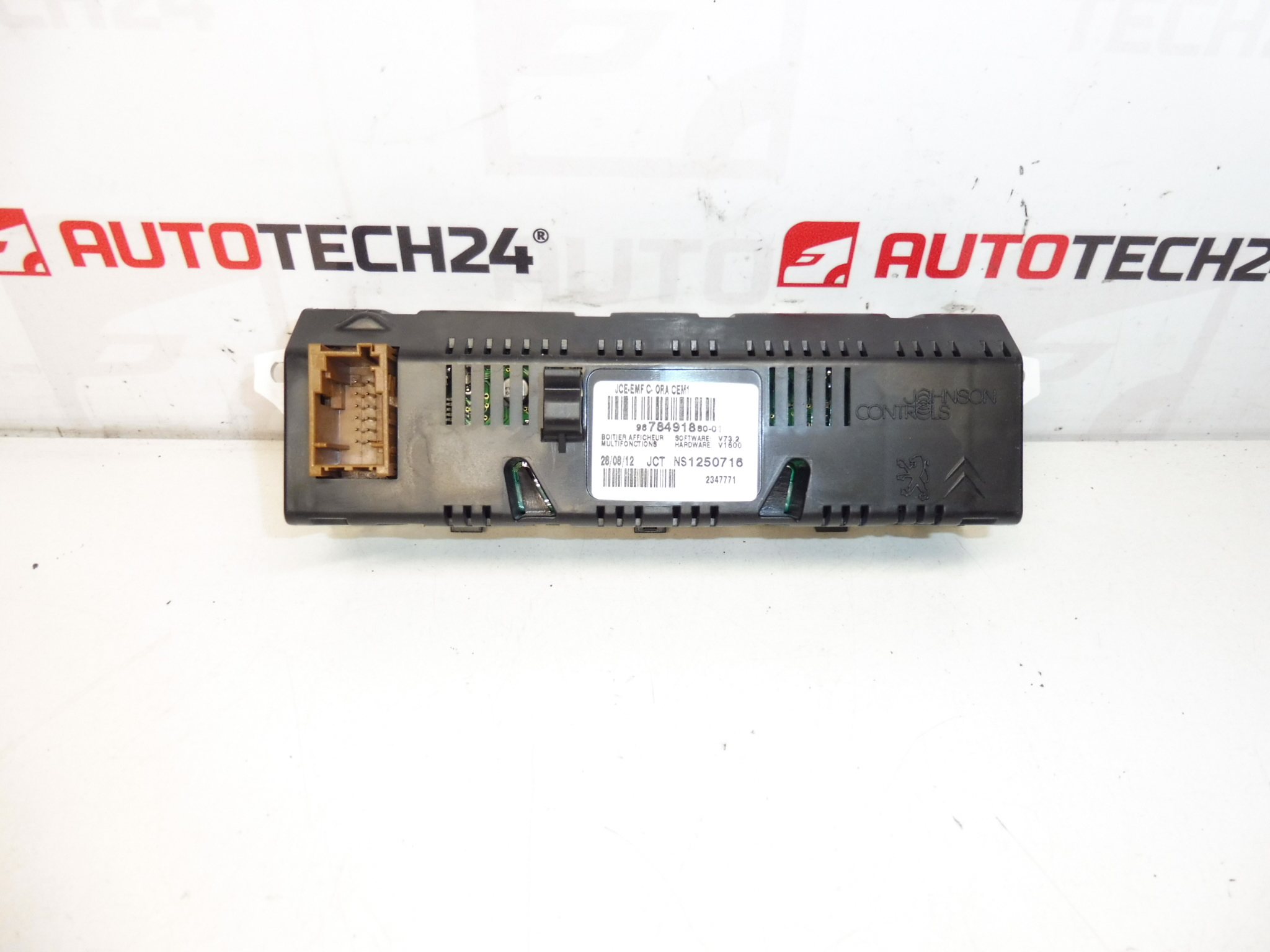

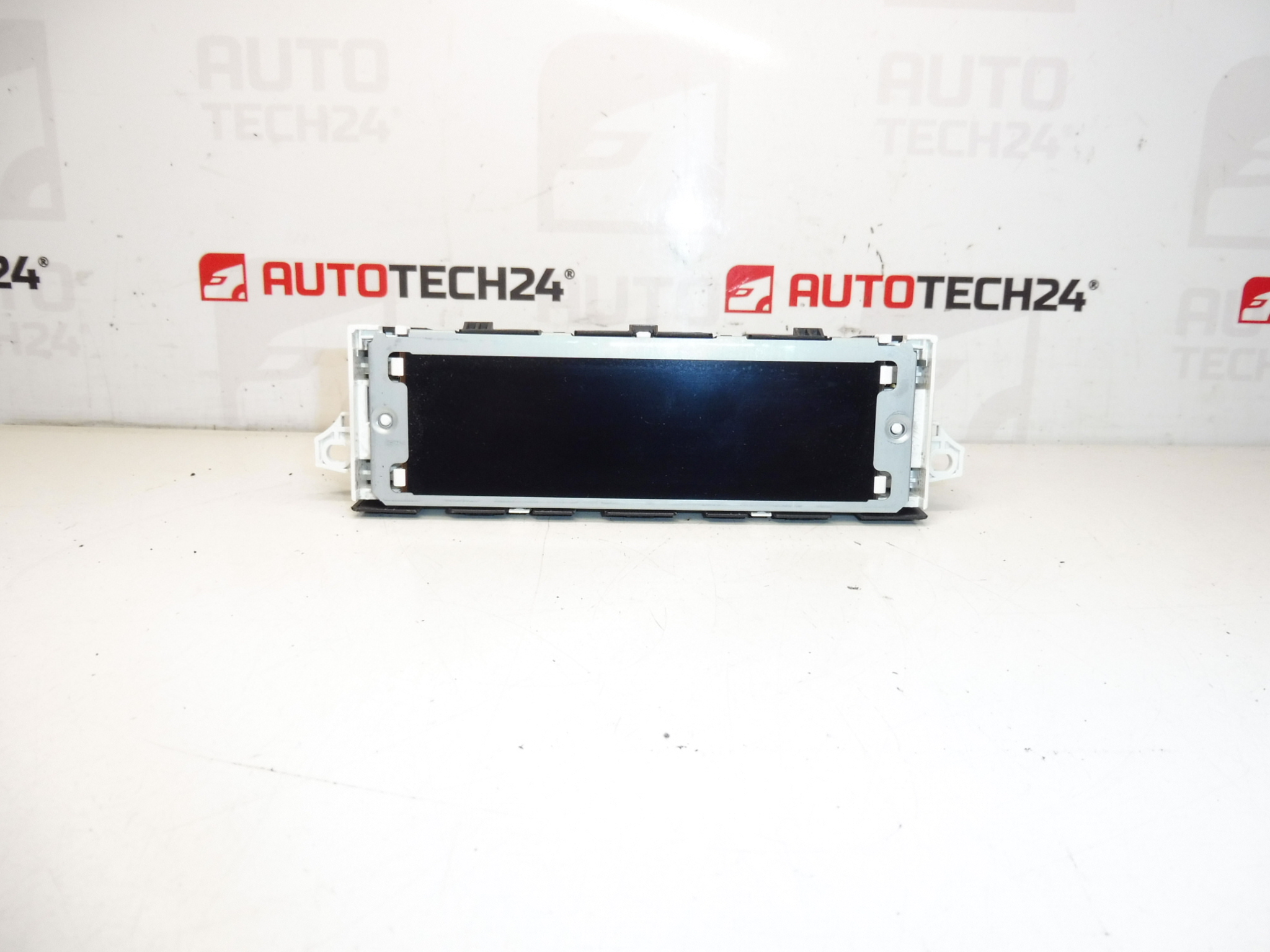

Display rádia a počítače pro vozy PEUGEOT 308 T7 a 3008 T84 a 5008 T87
Některé funkce mohou být zapotřebí zapnout diagnostikou
Popis dílu
Tento display rádia a palubního počítače je určen pro vozy značky Peugeot a představuje důležitý prvek pro zobrazení informací z audio systému i palubních funkcí vozu. Díly tohoto typu bývají často vyhledávány podle originálních čísel, proto jsou pro snadnější dohledání uvedeny i konkrétní kódy produktu.
Jde o použitý autodíl vhodný pro opravu původního systému bez nutnosti zbytečně investovat do nových komponentů. Pro automechaniky i domácí kutily je výhodou možnost zachovat originální vzhled interiéru i funkčnost vozidla. U tohoto typu dílu je potřeba počítat s tím, že některé funkce může být po montáži nutné aktivovat diagnostikou.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Peugeot 308 T7, Peugeot 3008 T84, Peugeot 5008 T87
- Další čísla: 9678491880-01
Kódy produktů
- Kódy produktů: 9678491880, 9821851780, 9678491880-01
- Názvy modelů: PEUGEOT 3008 I, Peugeot 308, PEUGEOT 5008 I
Doporučení k montáži
Obecně/typicky platí pro výměnu displaye rádia a palubního počítače, že přesný postup se může lišit podle konkrétního provedení vozu a výbavy. U tohoto dílu je navíc vhodné počítat s možností, že po fyzické montáži bude potřeba část funkcí aktivovat diagnostikou.
1) Před montáží
- Zkontrolujte, zda se shodují kódy dílu na původním a novém kusu.
- Porovnejte tvar displaye, konektory, upevňovací body a celkový vzhled předního panelu.
- Prověřte stav konektorů, zda nejsou poškozené, zoxidované nebo mechanicky deformované.
- Před prací doporučujeme odpojit baterii, zejména pokud se zasahuje do elektrické soustavy interiéru.
2) Potřebné nářadí a materiál
- sada běžného ručního nářadí
- plastové páčidlo na demontáž obložení
- šroubováky nebo bity odpovídající použitým spojům
- čistý hadřík na ochranu okolních plastů
- prostředek na očištění kontaktů, pokud je to potřeba
- diagnostické vybavení pro případné zpřístupnění některých funkcí
3) Postup montáže krok za krokem
- Zaparkujte vůz na bezpečném místě a vypněte zapalování.
- Odpojte baterii a vyčkejte přiměřenou dobu, aby se elektrický systém zklidnil.
- Opatrně demontujte příslušné obložení palubní desky v okolí displaye tak, abyste nepoškodili plastové úchyty.
- Uvolněte upevnění původního displaye podle typu spojení.
- Odpojte elektrický konektor nebo konektory ze starého dílu bez použití nadměrné síly.
- Porovnejte starý a nový display, zejména čísla dílu, konektory a uchycení.
- Pokud jsou kontakty znečištěné, opatrně je očistěte vhodným způsobem.
- Připojte konektor k novému displayi a zkontrolujte správné usazení.
- Usaďte display na místo a upevněte jej původním způsobem.
- Namontujte zpět všechny demontované kryty a obložení.
- Připojte baterii.
- Zapněte zapalování a ověřte, zda se display rozsvítí a komunikuje se systémem vozu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte čitelnost displeje, podsvícení a reakci na ovládání.
- Ověřte zobrazování údajů rádia a palubního počítače.
- Pokud některé funkce nejsou aktivní, může být potřeba jejich zpřístupnění diagnostikou.
- Po krátké zkušební jízdě znovu prověřte správnou funkci a stabilitu zobrazení.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle vzhledu – vždy porovnejte i produktová čísla.
- Poškození plastových dílů interiéru – používejte plastové demontážní nástroje a pracujte bez spěchu.
- Nedostatečně usazený konektor – po připojení zkontrolujte jeho aretaci.
- Očekávání plné funkčnosti bez nastavení – u tohoto dílu může být část funkcí nutné aktivovat diagnostikou.
- Montáž bez kontroly stavu kontaktů – znečištěné nebo oxidované kontakty mohou způsobit výpadky zobrazení.
Důvody, proč dochází k poničení dílu
- běžné opotřebení elektroniky a displejových součástí
- kolísání napětí v elektrické soustavě vozidla
- poškození konektorů nebo kontaktů při neodborné manipulaci
- vniknutí vlhkosti nebo dlouhodobé působení vysokých teplot v interiéru
- mechanické poškození při demontáži nebo montáži okolních částí palubní desky
- vnitřní závada zobrazovací jednotky vedoucí k horší čitelnosti nebo úplnému výpadku
