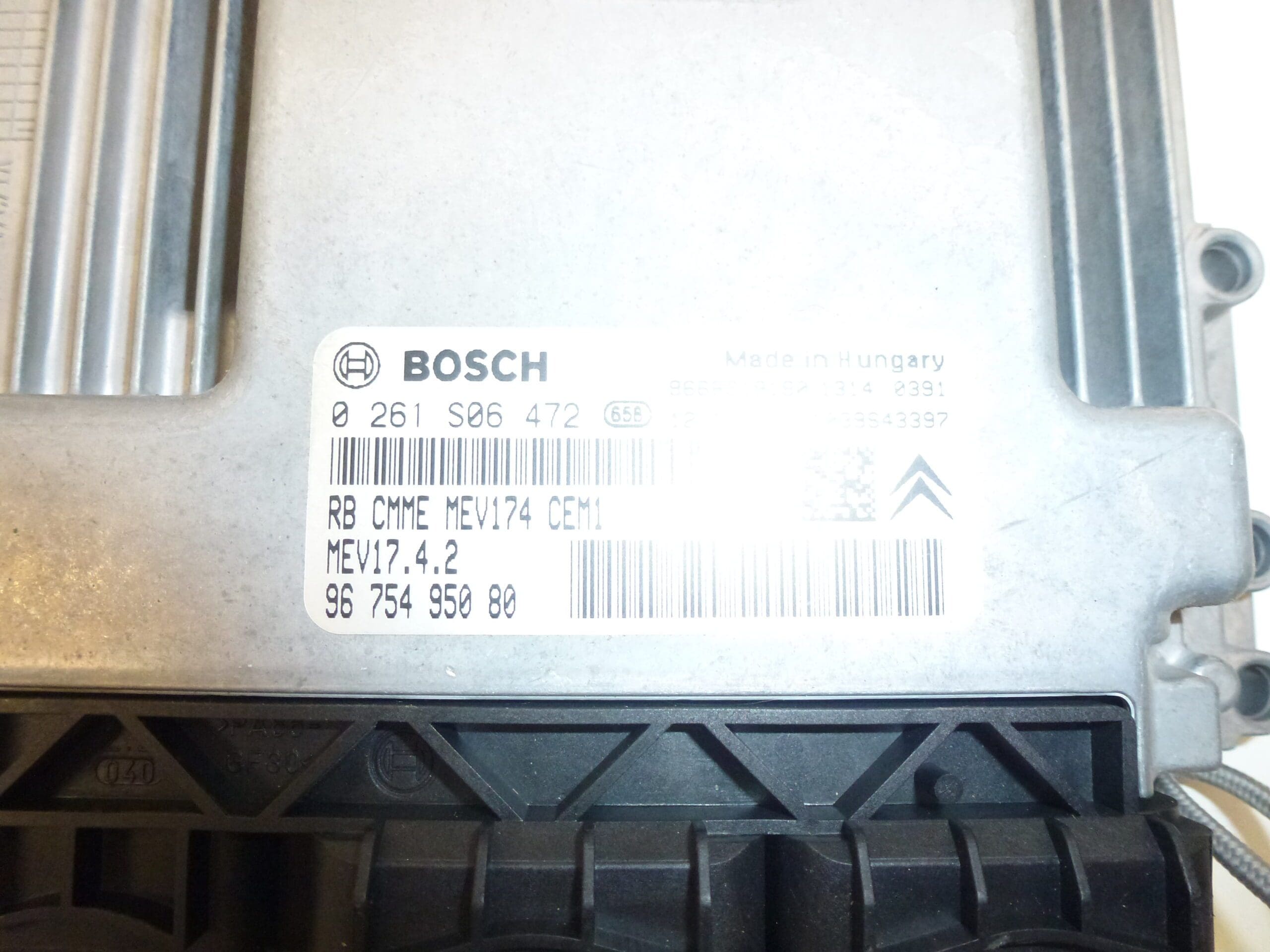

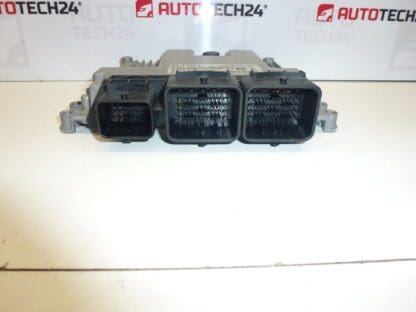

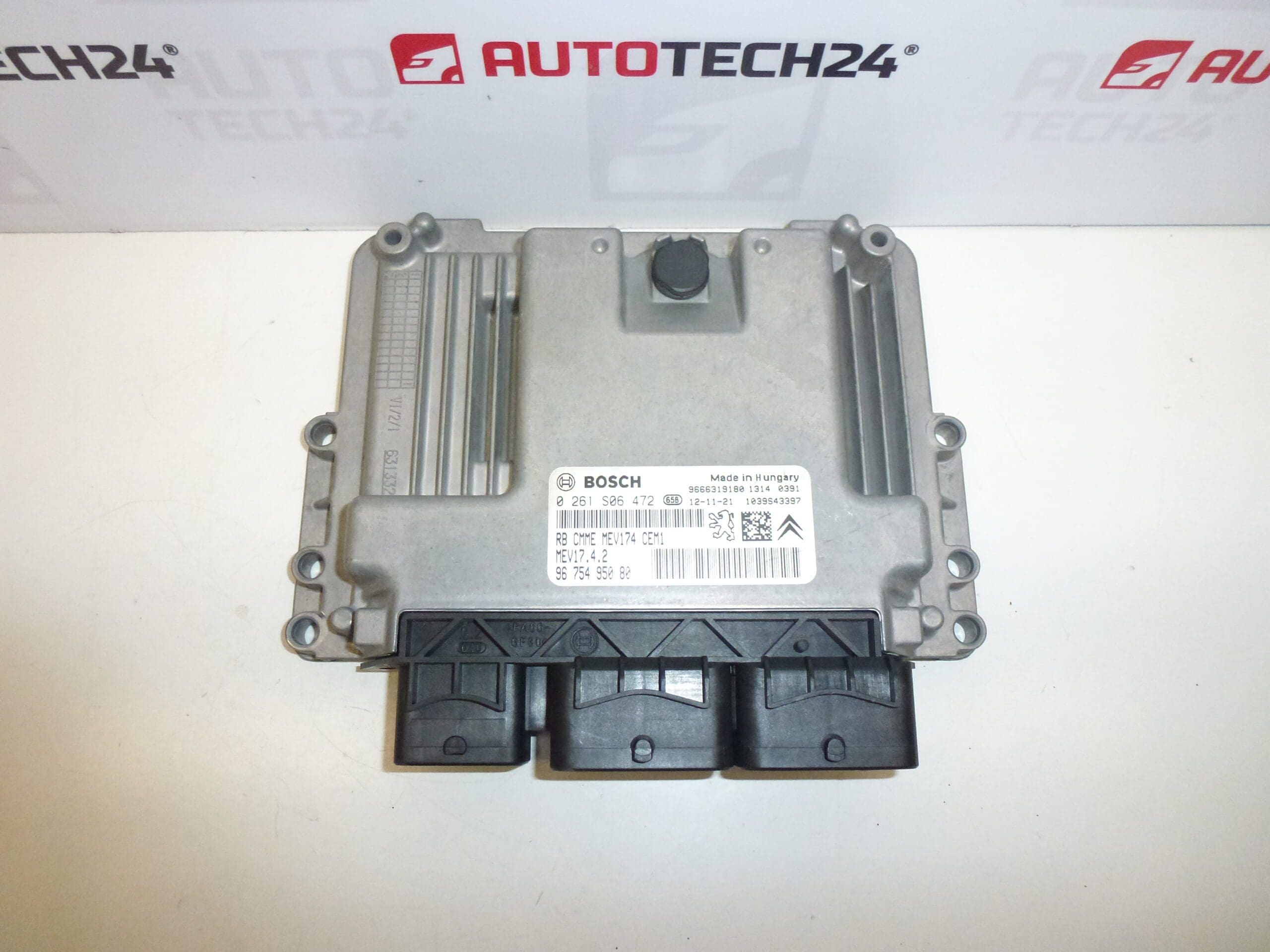

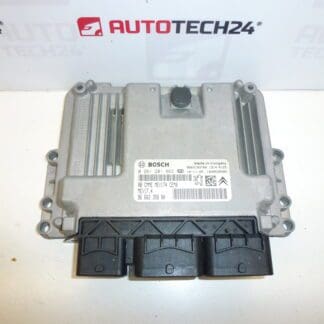

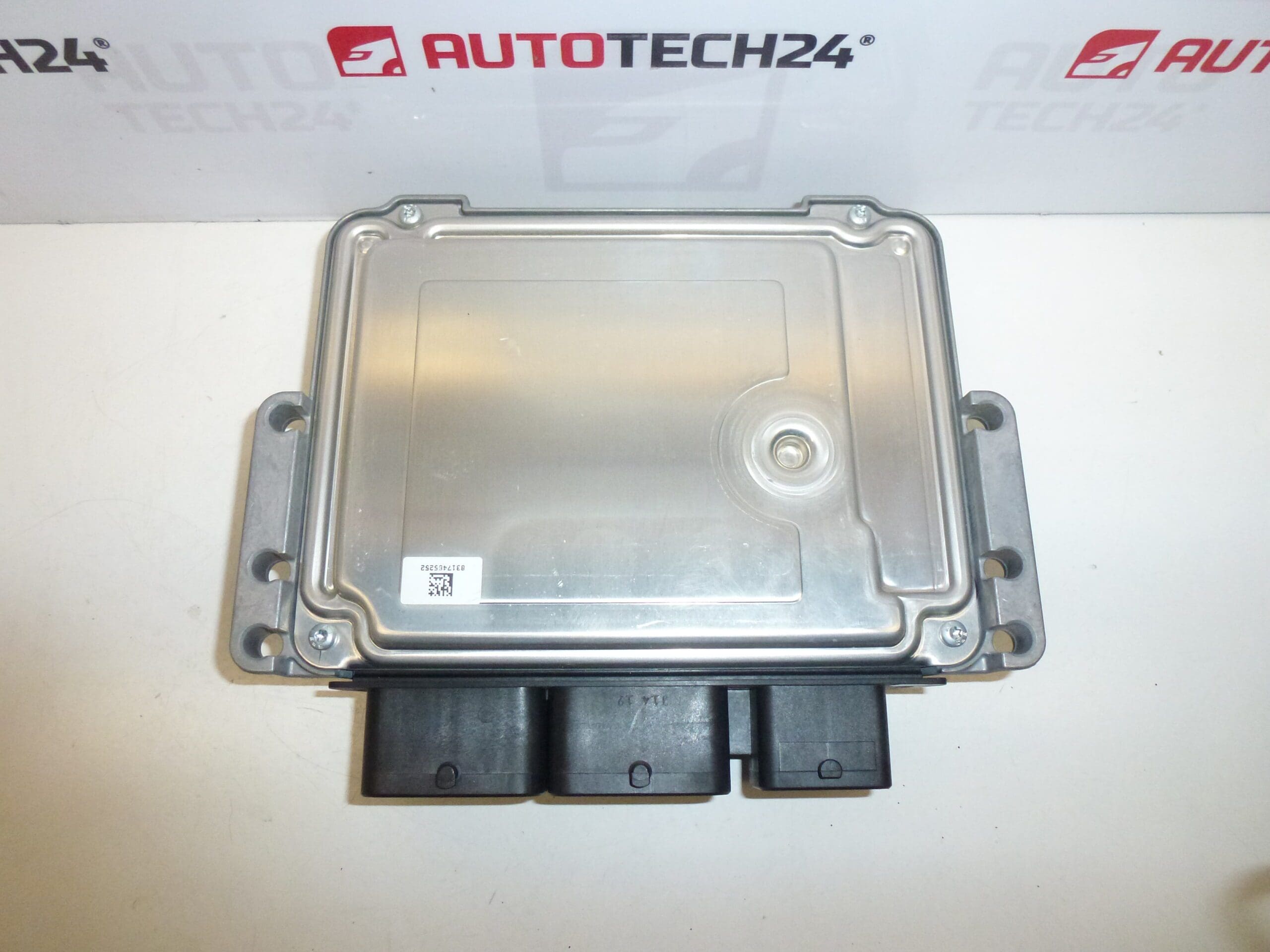

ECU Bosch MEV17.4.2 0261S06472 9675495080

Popis

Řídící jednotka BOSCH pro vozy CITROEN a PEUGEOT

Popis dílu

Tato ECU Bosch MEV17.4.2 je použitý originální elektronický díl z kategorie řídící jednotky vstřikování. Pro mnoho mechaniků i domácích opravářů je při hledání správného dílu rozhodující zejména shoda označení, proto jsou zde důležité především uvedené produktové kódy a označení výrobce Bosch.

Jednotka je určena pro vozy značek Citroën a Peugeot. Jde o součást, která je zásadní pro řízení funkcí motoru a správnou spolupráci s ostatní elektronikou vozu. Při výběru použité řídící jednotky je klíčové porovnání všech štítků, katalogových čísel a provedení konektorů se stávajícím dílem.

Technické informace

• Výrobce: Bosch
• Model: MEV17.4.2
• Další čísla: 0261S06472, 9675495080, 9666319180, 1607128580, 1677613380

Kódy produktů

• Kódy produktů: 0261S06472, 9675495080, 9666319180, 1607128580, 1677613380
• Modely ze štítků/podkladů: Citroen C4 II, Peugeot 207, PEUGEOT 3008 I, Peugeot 308

Doporučení k montáži

Protože jde o řídící jednotku vstřikování, je při výměně nutná zvýšená opatrnost. Přesný postup se může lišit podle konkrétního modelu a provedení vozu, ale obecně pro tento typ dílu platí následující doporučení:

1) Před montáží

• Zkontrolujte, zda se shoduje výrobce, označení Bosch, model MEV17.4.2 a všechna dostupná čísla na štítku.
• Porovnejte konektory, jejich počet, tvar a stav pinů se starým dílem.
• Ověřte, že použitá jednotka není mechanicky poškozená, nemá prasklý obal, stopy po přehřátí, oxidaci nebo zatečení.
• Před demontáží původního dílu doporučujeme vizuálně zkontrolovat kabeláž a konektory, protože závada nemusí být vždy přímo v jednotce.

2) Potřebné nářadí a materiál

• běžné dílenské ruční nářadí
• nástroje pro šetrné uvolnění krytů a konektorů
• čistič elektrických kontaktů vhodný pro automobilovou elektroniku
• ochranné rukavice
• diagnostické vybavení odpovídající vozům PSA

3) Postup montáže krok za krokem

1. Vozidlo zaparkujte na bezpečném místě a vypněte zapalování.
2. Odpojte akumulátor a vyčkejte, než se elektrické systémy vozu uvedou do klidového stavu.
3. Zpřístupněte původní řídící jednotku podle konstrukce konkrétního vozu.
4. Opatrně odpojte elektrické konektory tak, aby nedošlo k poškození západek, pinů ani kabeláže.
5. Demontujte původní jednotku a porovnejte ji s novým kusem podle štítku, čísel a provedení.
6. V případě potřeby jemně očistěte konektory a zkontrolujte, zda nejsou zkorodované nebo mechanicky poškozené.
7. Namontujte použitou ECU na místo původního dílu a správně ji usaďte do držáku.
8. Připojte konektory bez použití nadměrné síly a zkontrolujte jejich úplné zacvaknutí.
9. Znovu připojte akumulátor.
10. Proveďte diagnostickou kontrolu a ověřte komunikaci jednotky s vozidlem.
11. Pokud to konkrétní vůz vyžaduje, zajistěte potřebné naprogramování nebo přizpůsobení jednotky.
12. Po dokončení montáže proveďte základní kontrolu funkce motorového managementu.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Zkontrolujte, zda jednotka komunikuje s diagnostikou a nevykazuje chyby spojení.
• Ověřte správné připojení konektorů a jistotu usazení jednotky.
• Po nastartování sledujte stabilitu chodu motoru a základní reakce systému.
• Proveďte krátké ověření funkce v běžném provozu a následně znovu zkontrolujte, zda se neobjevily nové závady v paměti systému.

5) Nejčastější chyby při montáži + jak jim předejít

• Záměna jednotky podle neúplného čísla – vždy porovnávejte všechna čísla uvedená na štítku.
• Montáž s poškozeným konektorem – před instalací zkontrolujte piny, západky i stav kabeláže.
• Nedodržení bezpečného odpojení baterie – před manipulací s elektronikou vždy nejprve odpojte napájení.
• Přehlédnutí závady v kabeláži – i funkční použitá jednotka nebude správně pracovat, pokud je problém v přívodech nebo konektorech.
• Podcenění nutnosti softwarového přizpůsobení – u řídících jednotek je třeba počítat s tím, že samotná mechanická výměna nemusí stačit.

Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

• kolísání napětí v elektrické soustavě vozidla
• vlhkost, oxidace kontaktů nebo zatečení do prostoru jednotky
• poškození kabeláže, konektorů nebo pinů
• neodborná manipulace při demontáži a montáži
• přepětí při startování, nabíjení nebo zásahu do elektroinstalace
• dlouhodobé tepelné namáhání a stáří elektronických součástek
