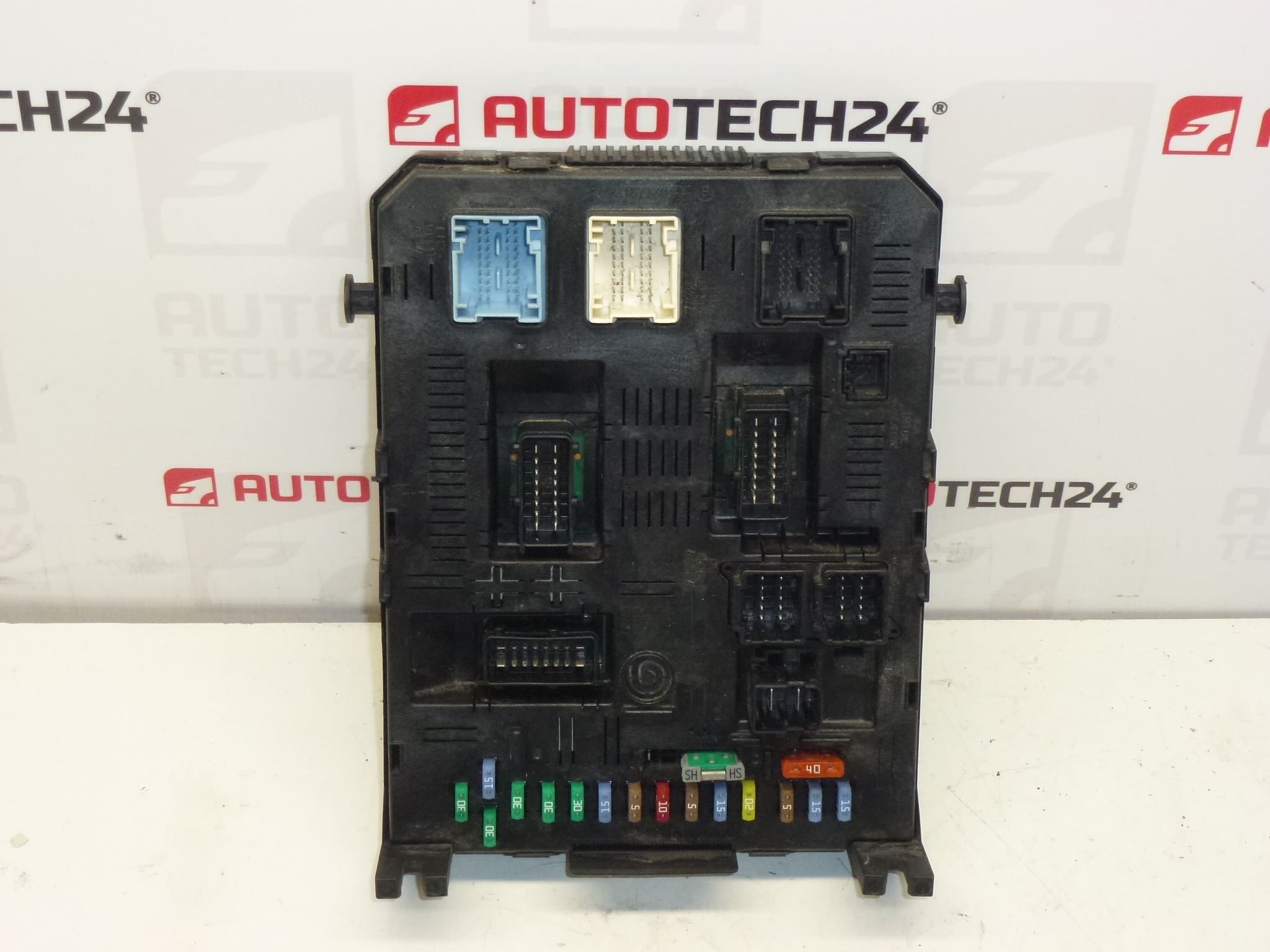

ECU BSI 2004 H05-01 Citroën Peugeot 9661940480

Popis

Komfortní řídící jednotka BSI JOHNSON CONTROLS  2004 H05-01
Pasuje do modelů CITROEN C4, C5 II a PEUGEOT 307, 407

Popis dílu

Tato BSI komfortní řídící jednotka pro vozy Citroën a Peugeot je důležitou součástí elektronické výbavy vozidla. Jednotka zajišťuje správnou komunikaci a správu komfortních i vybraných elektrických funkcí vozu. Díky uvedeným označením je vhodná především pro hledání podle čísla dílu, což ocení jak automechanici, tak i lidé, kteří si opravy provádějí svépomocí.

Jedná se o použitý originální díl se značením JOHNSON CONTROLS 2004 H05-01, který se často vyhledává podle kódů 9661940480, 1660728480, 6580KH nebo 6580KJ. Pokud hledáte náhradní BSI jednotku pro Citroën C4, Citroën C5 II, Peugeot 307 nebo Peugeot 407, právě správné produktové číslo bývá při výběru klíčové.

Technické informace

• Výrobce: JOHNSON CONTROLS
• Model: 2004 H05-01
• Další čísla: 9661940480, 1660728480, 6580KH, 6580KJ, 6580GK, 6580CW, 6580Y6, 6580Y5, 1660728780, 1660729180, BOOT 21676031-5B, HARD 28117435-2A

Kódy produktů

• Kódy produktů: 9661940480, 1660728480, 6580KH, 6580KJ, 6580GK, 6580CW, 6580Y6, 6580Y5, 1660728780, 1660729180
• Modely ze štítků/podkladů: Citroën C4, Citroën C5, Peugeot 307, Peugeot 407

Doporučení k montáži

Upozornění: níže uvedený postup vychází z obecné praxe typicky pro výměnu BSI jednotky. Přesné kroky se mohou lišit podle konkrétního modelu a provedení vozu.

1) Před montáží

• Zkontrolujte shodu označení staré a nové jednotky, zejména čísla 9661940480, typ 2004 H05-01 a další štítkové údaje.
• Porovnejte konektory, jejich počet, tvar, aretace a celkový stav těla jednotky.
• Prohlédněte kontakty, zda nejsou zoxidované, mechanicky poškozené nebo znečištěné.
• Ověřte, že použitý díl není prasklý, deformovaný nebo zasažený vlhkostí.

2) Potřebné nářadí a materiál

• Základní sada ručního nářadí
• Plastové páčidlo na demontáž krytů
• Čisticí prostředek na elektrické kontakty
• Ochranné rukavice a případně antistatická ochrana
• Diagnostické vybavení vhodné pro koncern PSA

3) Postup montáže krok za krokem

1. Vypněte zapalování a nechte vozidlo v klidovém režimu podle běžné servisní praxe.
2. Odpojte baterii, aby nedošlo k poškození elektroniky.
3. Zpřístupněte prostor s BSI jednotkou demontáží potřebných krytů.
4. Opatrně odpojte všechny konektory ze staré jednotky bez použití nadměrné síly.
5. Vyjměte původní BSI jednotku z držáku nebo upevnění.
6. Porovnejte starý a nový díl ještě jednou přímo vedle sebe, včetně štítků a konektorových pozic.
7. Usaďte náhradní jednotku na místo a zkontrolujte její správné dosednutí.
8. Připojte všechny konektory, každý musí být plně zasunutý a správně zajištěný.
9. Namontujte zpět demontované kryty a okolní díly.
10. Připojte baterii zpět podle běžného bezpečného postupu.
11. Proveďte potřebnou diagnostiku, inicializaci nebo programové přizpůsobení, pokud je vyžadováno.
12. Ověřte základní funkce komfortní a elektrické výbavy vozu.

4) Kontroly po montáži a zkušební ověření funkce

• Zkontrolujte, zda se jednotka korektně hlásí v diagnostice.
• Ověřte funkci základních komfortních a elektrických prvků, které BSI běžně spravuje.
• Sledujte, zda se neobjevují výpadky komunikace, chybové stavy nebo nepravidelné chování elektroniky.
• Po montáži zkontrolujte, že všechny konektory drží pevně a nic není uvolněné.

5) Nejčastější chyby při montáži + jak jim předejít

• Záměna jednotky podle nepřesného čísla – vždy porovnejte hlavní i vedlejší kódy ze štítku.
• Připojování při neodpojené baterii – může dojít k poškození elektroniky, proto vždy nejprve odpojte napájení.
• Poškození konektorů – konektory odjišťujte opatrně a nikdy je nevytahujte silou.
• Podcenění diagnostiky po výměně – u řídicích jednotek je kontrola diagnostikou velmi důležitá.
• Montáž znečištěných nebo zoxidovaných kontaktů – před zapojením kontakty zkontrolujte a případně šetrně očistěte.

Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

• Kolísání napětí v palubní síti nebo problémy s napájením
• Vlhkost, zatečení nebo dlouhodobé působení koroze na kontakty
• Mechanické poškození při neodborné demontáži nebo montáži
• Zkrat v elektroinstalaci vozidla
• Poškození konektorů, pinů nebo aretací
• Neodborný zásah do elektroniky vozidla
