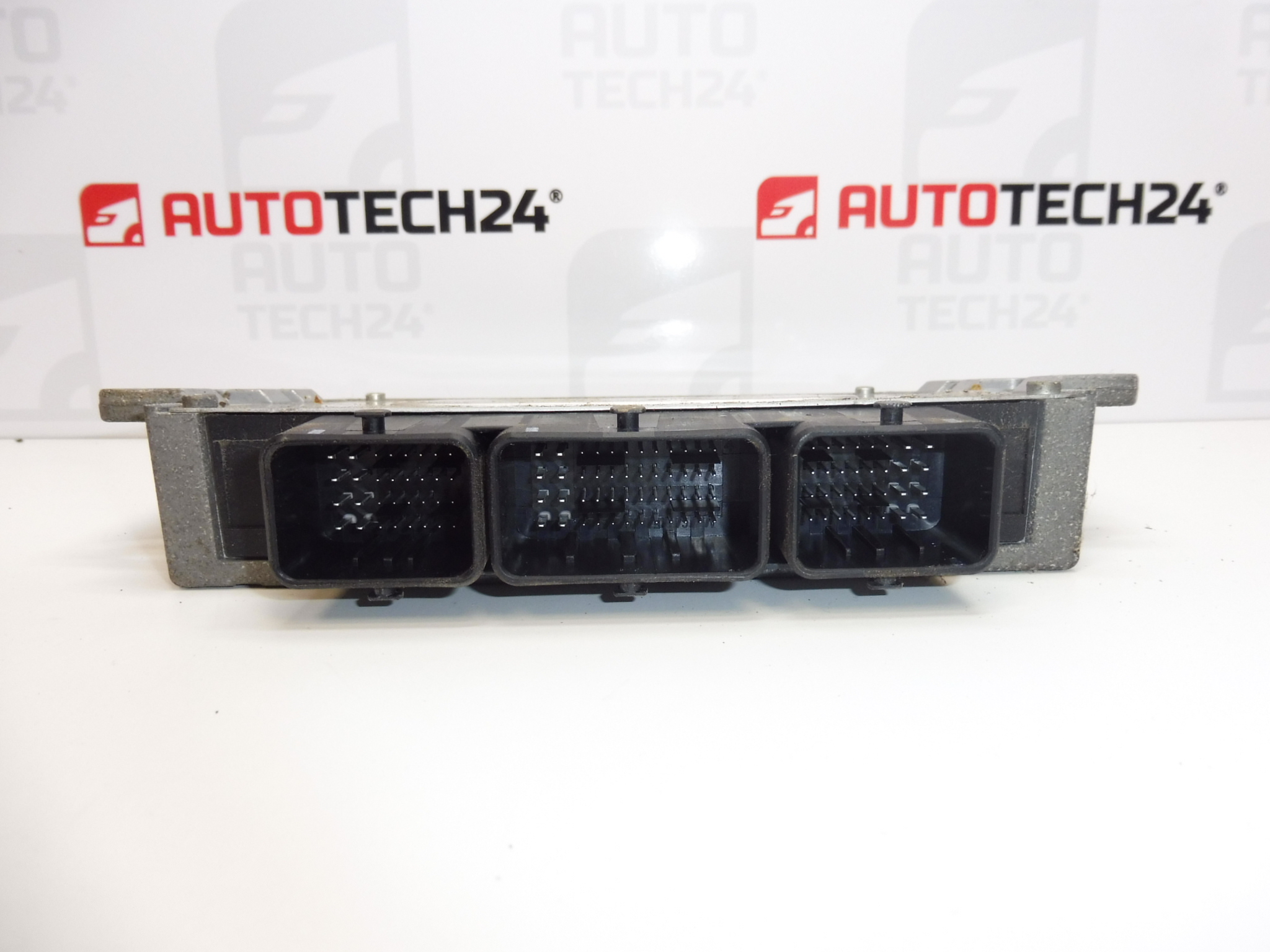

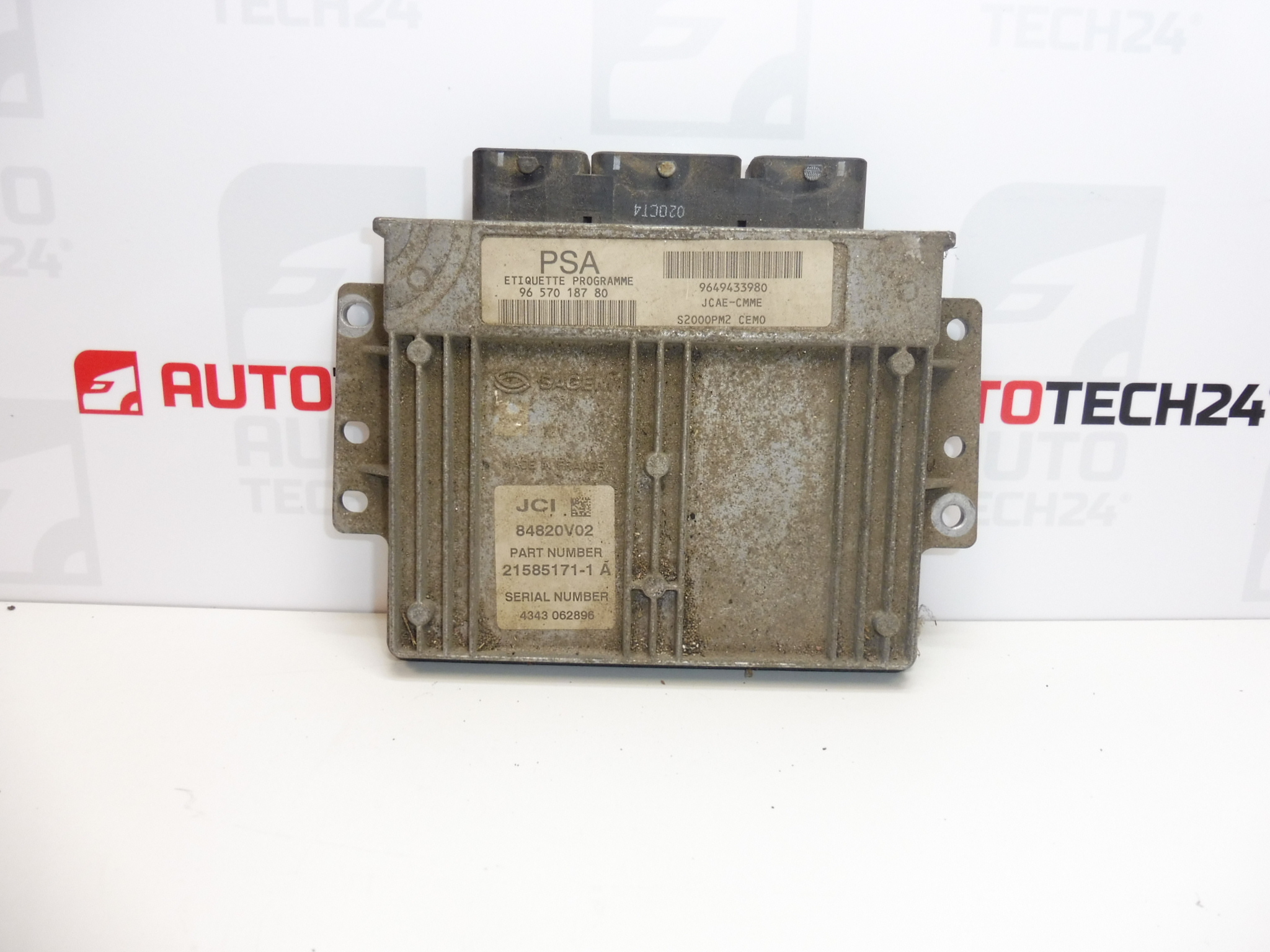

ECU Sagem S2000PM2 Citroën Peugeot 9657018780 9649433980

Popis

Řídící jednotka SAGEM pro vozy Citroen Berlingo a Peugeot Partner
S motorem 1.4 I KFW

Popis dílu

Použitá řídicí jednotka vstřikování Sagem S2000PM2 pro vozy Citroën Berlingo a Peugeot Partner s motorem 1.4 I KFW. Jednotka zpracovává signály ze snímačů a řídí činnost vstřikování. Při výměně vadné elektroniky je důležité vybrat odpovídající provedení a zajistit správné přenesení dat nebo přizpůsobení jednotky vozidlu.

Při hledání náhradního dílu se orientujte zejména podle označení 9657018780 a 9649433980 a typu S2000PM2. Použitý díl představuje možnost náhrady původní jednotky bez nákupu nové; před montáží je však nutné potvrdit příčinu závady a připravit způsob zprovoznění.

Technické informace

• Výrobce: SAGEM
• Model: Citroën Berlingo, Peugeot Partner
• Typ jednotky: S2000PM2
• Motorizace: 1.4 I KFW
• Kategorie dílu: řídicí jednotka vstřikování
• Stav: použitý díl
• Další čísla: 1940KJ, 194411
• Ročníky vozidel: neuvedeno

Kódy produktů

• Kódy produktů: 9657018780, 9649433980, 1940KJ, 194411
• Typové označení: Sagem S2000PM2

Porovnejte označení s původní jednotkou a servisními podklady konkrétního vozu. Samotná shoda názvu modelu a motorizace nemusí stačit k určení správného provedení elektroniky.

Doporučení k montáži

Následující postup je obecný pro výměnu řídicí jednotky vstřikování. Přesná demontáž, elektrické kontroly a postup přizpůsobení závisejí na konkrétním modelu a provedení vozu. Výměnu doporučujeme svěřit odborníkovi se zkušenostmi s elektronikou PSA.

1) Před montáží

• Diagnostikou ověřte, že příčinou potíží je skutečně jednotka, nikoli napájení, ukostření, kabeláž nebo připojený prvek.
• Porovnejte produktová čísla, typové označení, konektory a uchycení se starým kusem. Hardwarovou a softwarovou vhodnost posuďte podle servisních podkladů.
• Prohlédněte obal a konektory použitého dílu. Zkontrolujte známky vlhkosti, koroze, deformace kontaktů nebo mechanického poškození.
• Předem určete způsob přenosu dat či přizpůsobení. Původní jednotku uchovejte pro případné načtení a zálohování dat.

2) Potřebné nářadí a materiál

• Běžné ruční nářadí odpovídající použitým spojům a vhodné pomůcky pro šetrné odjištění konektorů.
• Diagnostické vybavení pro PSA a podle zvoleného postupu také vybavení pro práci s pamětí jednotky.
• Multimetr, servisní dokumentace a prostředky vhodné pro čištění elektrických kontaktů.
• Vhodné stabilizované napájení pro diagnostiku a programování podle požadavků servisního postupu.

3) Postup montáže krok za krokem

1. Na původní jednotce, pokud komunikuje, načtěte a uložte diagnostické údaje a dostupnou konfiguraci.
2. Zajistěte zálohu potřebných dat nebo plán přizpůsobení náhradní jednotky. Čtení pamětí provádějte pouze odpovídajícím vybavením a postupem.
3. Vypněte zapalování, nechte elektroniku přejít do klidového stavu podle pokynů výrobce a před demontáží odpojte baterii.
4. Zpřístupněte jednotku podle servisního postupu konkrétního vozu. Před odpojením si zaznamenejte vedení kabeláže a polohu konektorů.
5. Odjistěte konektory a opatrně je odpojte. Netahejte za vodiče a nepáčte přes kontakty.
6. Uvolněte uchycení a vyjměte původní jednotku bez namáhání okolní kabeláže.
7. Zkontrolujte konektory, kabelový svazek, napájení a ukostření. Závady, které mohly způsobit poškození původní jednotky, odstraňte před zapojením náhradní.
8. Nechte provést klonování dat nebo přípravu jednotky k následné inicializaci podle zvoleného způsobu zprovoznění.
9. Usaďte náhradní jednotku, upevněte ji podle pokynů výrobce a připojte konektory. Ověřte úplné zajištění západek a volné vedení kabeláže bez tahu.
10. Připojte baterii postupem předepsaným výrobcem. Pokud zvolená metoda vyžaduje inicializaci, telecoding a přizpůsobení klíčů, dokončete je diagnostikou při zajištěném napájení.
11. Ověřte komunikaci s jednotkou a správnost konfigurace. Teprve po úspěšném dokončení potřebných úkonů proveďte kontrolu startování a chodu motoru.

4) Kontroly po montáži a zkušební jízda / ověření funkce

• Zkontrolujte startování, stabilitu chodu motoru a reakci na plynový pedál.
• Proveďte diagnostickou kontrolu a posuďte případné závady. Nestačí pouze vymazat paměť bez odstranění příčiny.
• Ověřte upevnění jednotky, zajištění konektorů a ochranu kabeláže před oděrem nebo vlhkostí.
• Pokud motor pracuje správně a vůz je bezpečný k provozu, proveďte krátkou zkušební jízdu a následně diagnostickou kontrolu zopakujte.

5) Nejčastější chyby při montáži + jak jim předejít

• Výměna bez ověření příčiny: nejprve prověřte napájení, ukostření a připojené obvody, aby se závada neopakovala.
• Výběr pouze podle modelu vozu: porovnejte také čísla dílu, provedení a požadavky na konfiguraci.
• Zapojení bez přizpůsobení: použitá jednotka nemusí po samotném připojení umožnit nastartování. Způsob zprovoznění připravte předem.
• Práce pod napětím nebo přerušení programování: při demontáži odpojte baterii podle pokynů výrobce; při programování zajistěte předepsané stabilní napájení.
• Poškození konektorů: nejprve odjistěte jejich mechanismus a nikdy nepřekonávejte odpor hrubou silou.

Montáž a kódování – důležité

• Jednotka je použitá a je „spárovaná“ s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

U řídicích jednotek vstřikování obecně může k poškození přispět několik faktorů. Nejde o popis zjištěného stavu tohoto konkrétního kusu:

• Vlhkost a koroze v konektorech nebo uvnitř jednotky.
• Přepětí a nesprávná manipulace s napájením, například při neodborném zásahu do elektrické soustavy.
• Zkraty v kabeláži nebo připojených prvcích, které mohou přetížit výstupní obvody jednotky.
• Dlouhodobé tepelné namáhání a vibrace, které přispívají ke stárnutí elektronických součástek a spojů.
• Neodborné otevření nebo programování, při němž může dojít k mechanickému poškození či narušení uložených dat.
