Popis

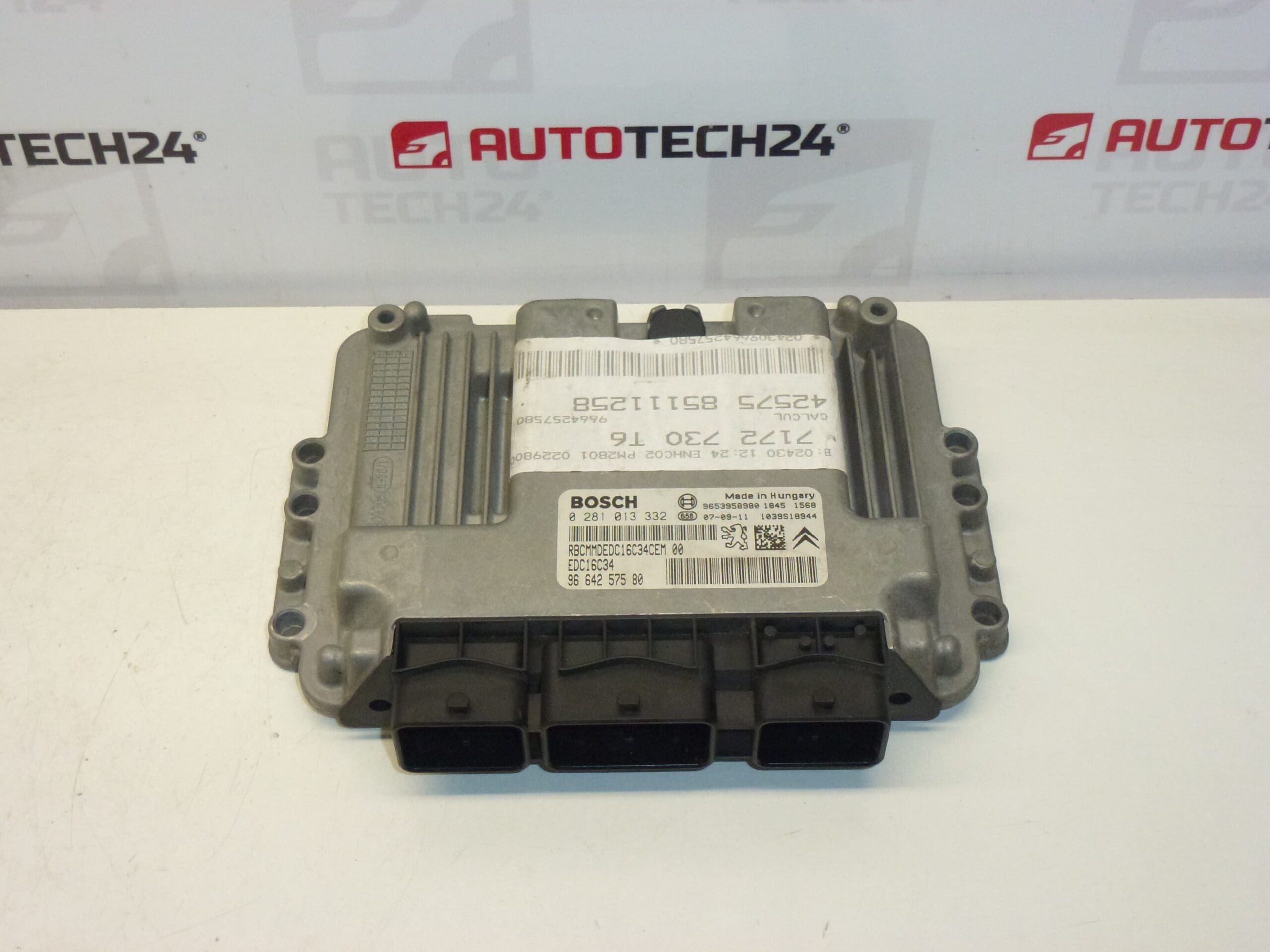

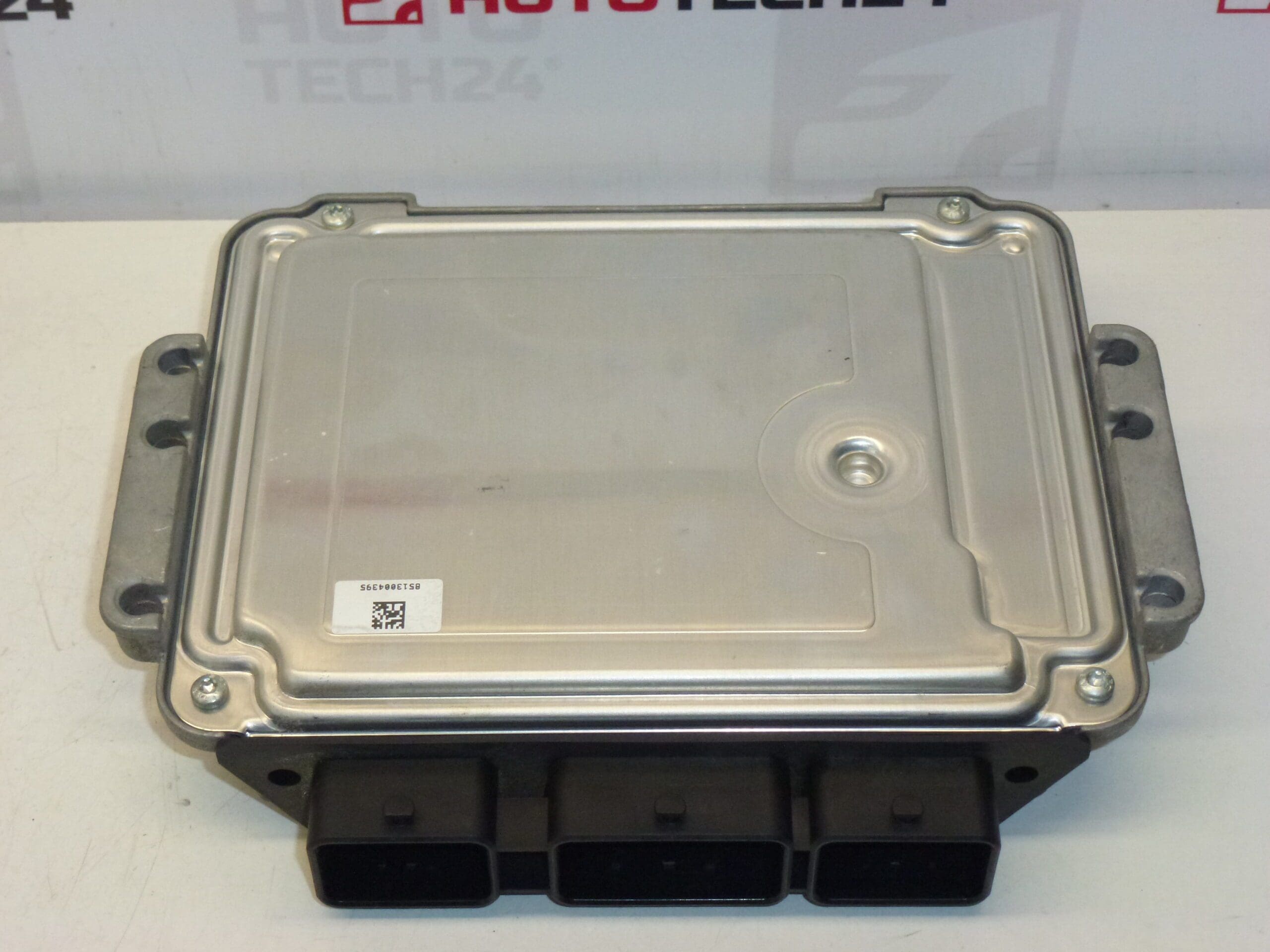

Řídící jednotka BOSCH EDC16C34 pro vozy Citroen PEUGEOT
Nastaveno – nové (VIRGINE) – nutné znovu naprogramovat k vozu
Je z vozu PEUGEOT 307 1.6 HDI 2007
Popis dílu
Tato řídící jednotka vstřikování (ECU) Bosch EDC16C34 je určená pro vozy skupiny Stellantis (Citroën/Peugeot). Jednotka je ve stavu VIRGINE (nastaveno jako nové), což znamená, že je potřeba ji znovu naprogramovat a přizpůsobit konkrétnímu vozu při montáži.
Vhodná volba pro mechaniky i domácí opravy, když řešíte závadu ECU nebo potřebujete náhradu se shodným označením Bosch/PSA. Při výběru se orientujte především podle produktových kódů uvedených níže.
Technické informace
- Výrobce: Bosch
- Model: EDC16C34
- Další čísla: 0281013332, 9664257580, 9653958980, 1943NX, 1943NW, 1943V3, 1939AL, 1942NY, 1677624580
Kódy produktů
- Kódy produktů: 0281013332, 1942NX, 9664257580, 9653958980, 1943NX, 1943NW, 1943V3, 1939AL, 1942NY, 1677624580
Doporučení k montáži
Obecně/typicky platí, že výměna ECU vyžaduje pečlivou práci s elektroinstalací a následné přizpůsobení jednotky vozidlu. Přesný postup se může lišit dle konkrétního modelu a provedení.
1) Před montáží
- Zkontrolujte, že jde o Bosch EDC16C34 a porovnejte všechna čísla na jednotce se starým kusem (zejména 0281013332 a PSA kódy).
- Prohlédněte konektory: nesmí být ohnuté piny, praskliny, koroze ani zbytky vlhkosti.
- Ověřte, že jednotka odpovídá zamýšlenému použití – v podkladech je uvedeno, že je ve stavu VIRGINE a je nutné ji znovu naprogramovat k vozu.
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí (ráčna/nástavce/šroubováky dle provedení)
- Pomůcky na bezpečné odpojení konektorů (aby nedošlo k vytržení zámků)
- Čisticí prostředek na elektro kontakty (dle potřeby)
- Diagnostické vybavení pro PSA (např. DiagBox/Lexia/PP2000) pro naprogramování/přizpůsobení
3) Postup montáže krok za krokem
- Vypněte zapalování a odpojte baterii.
- Zajistěte si přístup k jednotce (dle konkrétního vozu).
- Opatrně odjistěte a odpojte konektory ECU – netahejte za kabeláž.
- Vyjměte původní ECU a porovnejte ji s náhradní jednotkou (čísla, konektory, fyzický stav).
- Usaďte náhradní ECU do držáku/uložení a upevněte ji.
- Připojte konektory – zkontrolujte správné dosednutí a zajištění zámků.
- Připojte baterii.
- Proveďte programování/přizpůsobení jednotky k vozu (dle vybavení a postupu pro konkrétní model).
- Po dokončení inicializace vypněte a znovu zapněte zapalování podle potřeby diagnostiky.
- Zkontrolujte, že motor/řízení systému reaguje standardně a nejsou přítomné zjevné chyby funkce.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte stabilní elektrické spojení: žádné výpadky, volné konektory, přerušované kontakty.
- Diagnostikou zkontrolujte stav komunikace jednotky a základní funkce systému.
- Proveďte krátké ověření funkce (typicky zkušební jízda) a následně opětovnou kontrolu, zda se neobjevují potíže.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna jednotky podle „podobného“ čísla → vždy porovnejte kompletní sadu kódů na štítku.
- Poškození pinů a zámků konektorů → konektory odjišťujte opatrně, bez násilí.
- Montáž bez odpojené baterie → riziko poškození elektroniky; baterii odpojte před manipulací.
- Opomenutí programování → stav VIRGINE vyžaduje naprogramování/přizpůsobení k vozu.
Montáž a kódování – důležité
– Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
– Možnosti zprovoznění:
1) Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
2) Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
– Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
– Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.
Důvody, proč dochází k poničení dílu
- Přepětí v palubní síti (např. závady dobíjení, špatné připojení baterie).
- Vlhkost a koroze v konektorech nebo v okolí jednotky.
- Špatné kontakty, uvolněné konektory, poškozená kabeláž nebo oxidace pinů.
- Neodborné zásahy (nesprávné připojení, nešetrná manipulace, neodpojená baterie při práci).
- Teplotní namáhání a vibrace vedoucí k poškození elektroniky nebo spojů.
