Popis

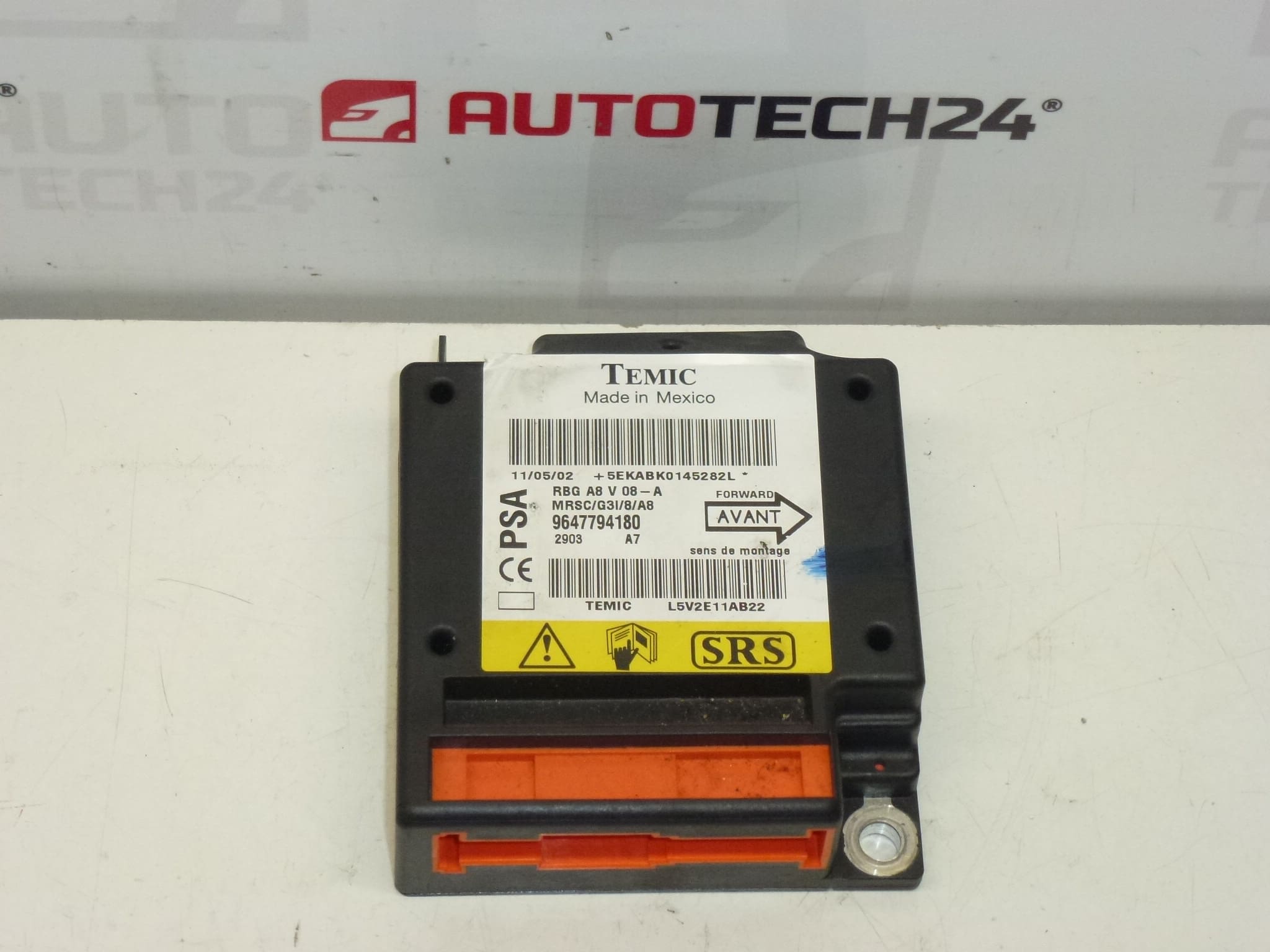

Jednotka airbagů pro vozy CITROEN C2, C3 i pluriel
Popis dílu
Tato jednotka airbagů (SRS) je určená pro vozy Citroën a slouží k vyhodnocování signálů z bezpečnostního systému a k řízení aktivace airbagů a souvisejících prvků. Jedná se o použitý díl vhodný při opravě po závadě, po nehodě nebo při výměně nefunkční jednotky.
Výhodou je dostupnost podle produktového čísla (často nejrychlejší a nejjistější způsob dohledání správného kusu). Při výběru vždy porovnejte označení na jednotce se starým dílem.
Technické informace
- Výrobce: Stellantis
- Model: Citroën C2; Citroën C3; Citroën C3 Pluriel
- Další čísla: 654583, 654584, 654691
Kódy produktů
- Kódy produktů: 9647794180, 654583, 654584, 654691
Doporučení k montáži
Upozornění: Jde o bezpečnostní prvek SRS. Obecně/typicky platí, že práce na systému airbagů vyžaduje zvýšenou opatrnost a dodržení bezpečnostních postupů výrobce; přesný postup se může lišit podle konkrétního provedení vozu.
1) Před montáží (kontroly použitého dílu, co porovnat se starým kusem)
- Porovnejte čísla dílu (např. 9647794180 a 654583/654584/654691) a označení na štítku se starou jednotkou.
- Zkontrolujte, zda není jednotka mechanicky poškozená (praskliny, deformace, stopy po vodě/oxidaci).

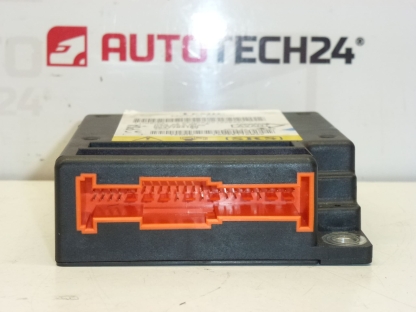

- Prohlédněte konektory: ohnuté piny, uvolněné zámky, znečištění.
2) Potřebné nářadí a materiál (obecně, bez specifických dílů navíc)
- Základní sada ráčen/nástavců a šroubováků
- Plastové páčidlo na demontáž krytů/čalounění (typicky)
- Čisticí prostředek na elektrické kontakty (dle potřeby)
- Diagnostika pro vyčtení/mazání závad SRS (doporučeno)
3) Postup montáže krok za krokem (typicky)
- Zajistěte vůz proti pohybu a vypněte zapalování.
- Odpojte baterii (mínus pól) a vyčkejte dle bezpečnostního postupu výrobce, aby se systém SRS deaktivoval.
- Zpřístupněte jednotku (demontáž potřebných krytů/interiérových dílů – dle provedení vozu).
- Opatrně odpojte konektory jednotky: nejprve uvolněte pojistky/zámky konektorů, netahejte za kabeláž.
- Vyšroubujte upevnění jednotky a vyjměte starý díl.
- Porovnejte starou a novou jednotku (tvar, konektory, štítky, čísla dílů).
- Namontujte jednotku na původní místo a upevněte ji.
- Připojte konektory – musí být zacvaknuté a zajištěné pojistkami.
- Vraťte zpět demontované kryty/čalounění.
- Připojte baterii.
- Zapněte zapalování a sledujte kontrolky (typicky kontrolka airbagu).
- Proveďte diagnostiku SRS: vyčtení paměti závad a ověření, zda se závady po smazání nevrací.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že konektory drží a kabeláž není v tahu ani skřípnutá.
- Proveďte kontrolu přes diagnostiku a ověřte stav systému SRS.
- Při krátké zkušební jízdě sledujte, zda se nerozsvěcí kontrolka airbagu a zda se neobjevují chybová hlášení.
5) Nejčastější chyby při montáži + jak jim předejít
- Manipulace se zapojenou baterií → vždy odpojit baterii a dodržet bezpečnostní postup výrobce.
- Nedocvaknuté konektory / nezajištěné pojistky → po zapojení vždy zkontrolovat zámky a vedení kabeláže.
- Špatná shoda čísla dílu → před montáží porovnat všechna dostupná označení (9647794180, 654583/654584/654691).
- Ignorování diagnostiky → po montáži ověřit stav systému přes diagnostiku, nejen podle kontrolky.
Důvody, proč dochází k poničení dílu
- Nehoda a aktivace SRS – jednotka může uložit událost nebo být poškozena nárazem.
- Zatékání / vlhkost v interiéru – oxidace konektorů a elektroniky.
- Poškození kabeláže nebo konektorů – přechodové odpory, výpadky komunikace, chybové stavy.
- Neodborné zásahy do elektroinstalace – nesprávné zapojení, zkrat, statická elektřina.
- Kolísání napětí – slabá baterie, špatné kostření nebo problémy v dobíjení mohou vyvolávat chyby systému.
