Popis

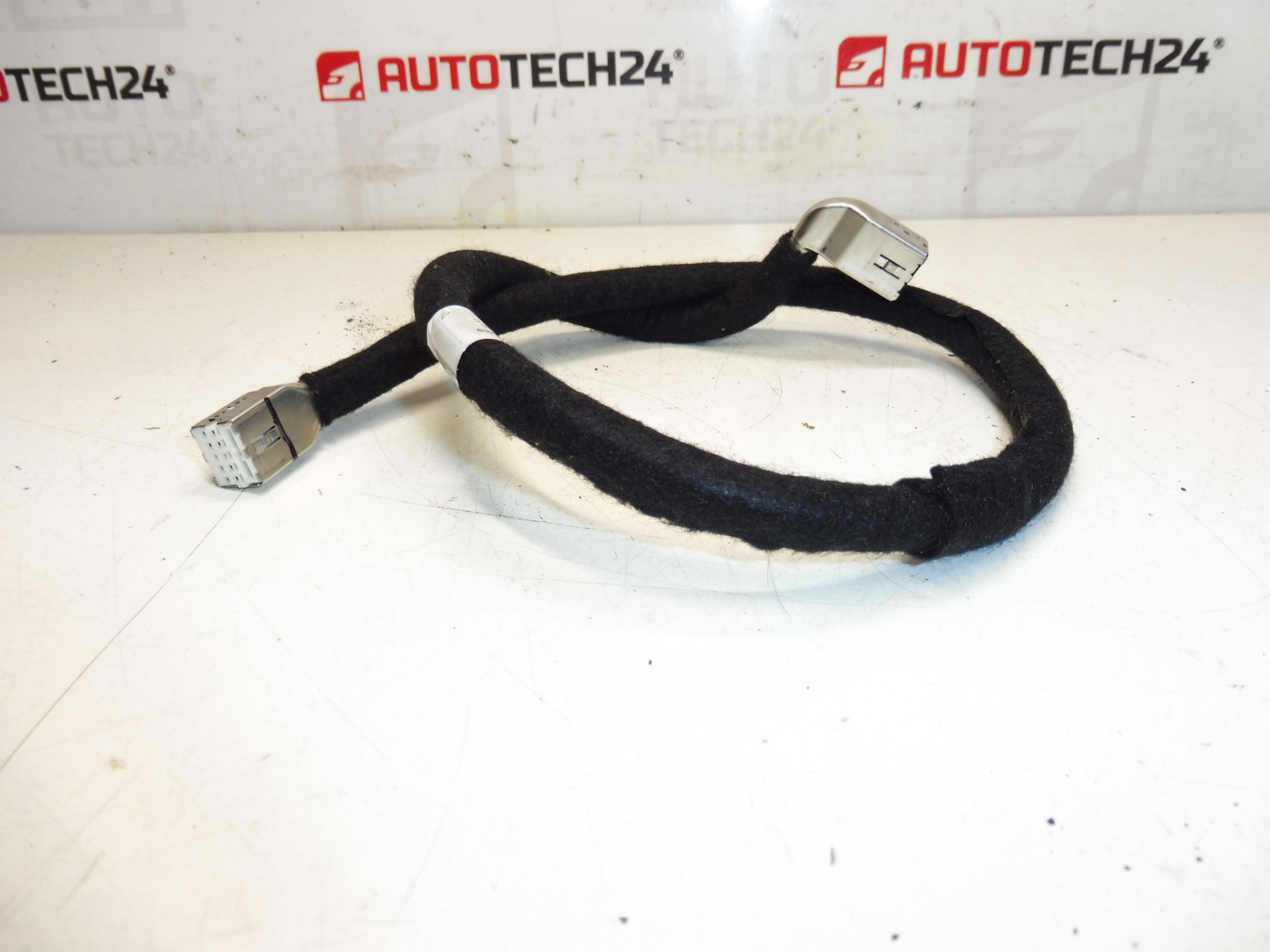

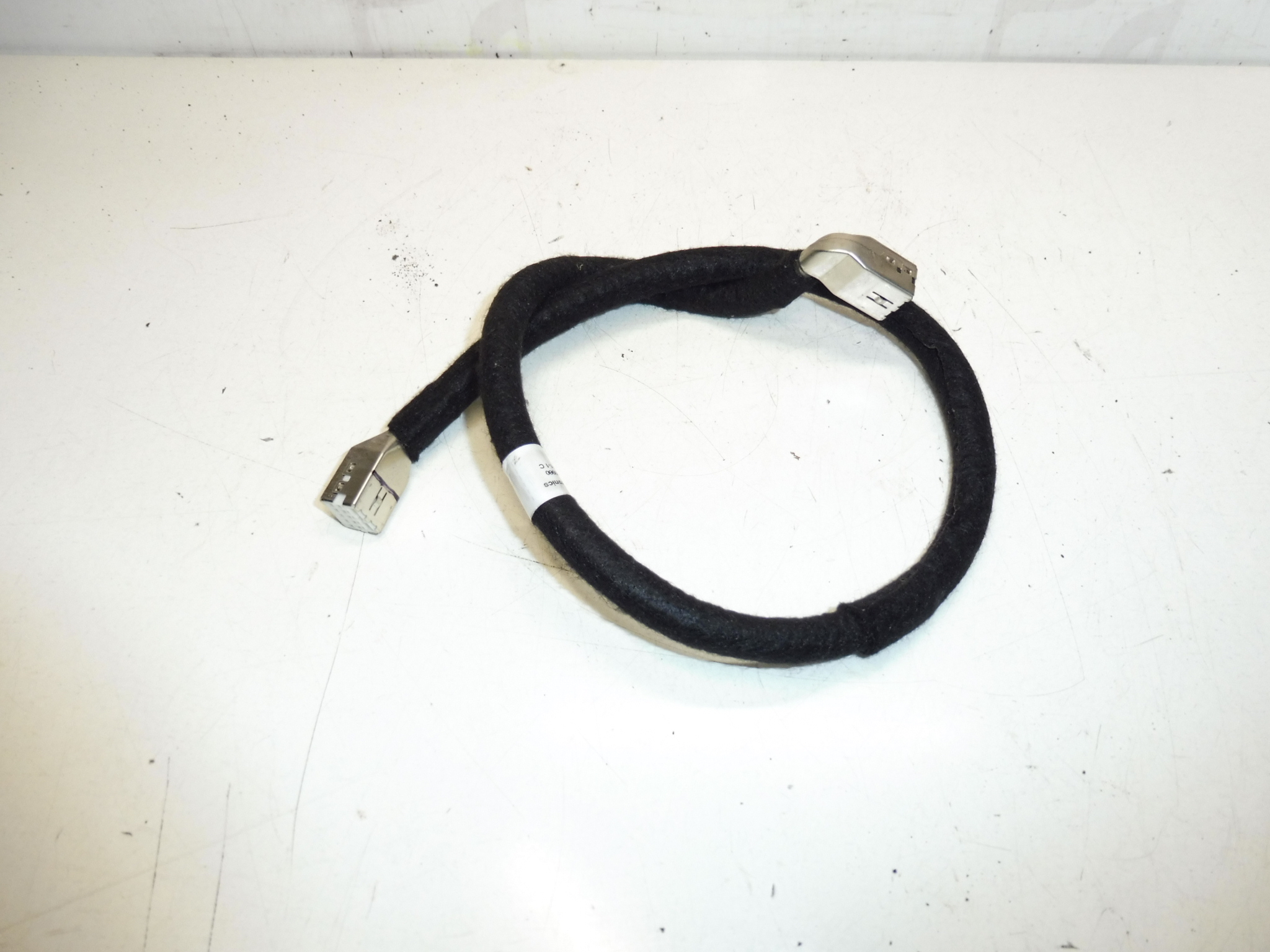

Kabel multifunkční video obrazovky pro vozy PEUGEOT 407 facelift
Je z PEUGEOT 407 2008
Popis dílu
Jedná se o kabel k obrazovce (multifunkční video displej) určený pro Peugeot 407 ve verzi facelift. Vhodný jako náhrada při poškození původní kabeláže, výpadcích obrazu nebo při opravě/obnově funkce displeje po zásahu do elektroinstalace. Díky konkrétnímu označení se často hledá i podle čísla dílu 9662390980 a doplňkového kódu 6563ZZ.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Peugeot 407
- Další čísla: 6563ZZ
Kódy produktů
- Kódy produktů: 9662390980, 6563ZZ
Doporučení k montáži
Obecně/typicky platí pro výměnu kabeláže k displeji (přesné kroky se mohou lišit podle konkrétní výbavy a provedení vozu):
1) Před montáží
- Porovnejte číselné označení (9662390980 / 6563ZZ) a provedení konektorů se starým kusem.
- Zkontrolujte, zda nejsou vylomené zámky konektorů, poškozená izolace, promáčknuté piny nebo praskliny v těle konektoru.
- Ověřte, že kabel není nikde přelomený a že svazek není napadený korozí/oxidací na kontaktech.
2) Potřebné nářadí a materiál
- Základní sada šroubováků a bitů
- Plastové páčidlo na demontáž interiérových dílů
- Svítilna
- Stahovací pásky / textilní páska na kabeláž (pro zajištění vedení)
- Kontaktní čistič (pokud jsou konektory znečištěné/oxidované)
3) Postup montáže krok za krokem
- Vypněte zapalování a odpojte baterii.
- Získejte přístup k místu, kde je displej a jeho kabeláž (demontujte potřebné kryty/obložení šetrně plastovým páčidlem).
- Zdokumentujte si původní stav: vyfoťte si vedení kabelu a umístění úchytů.
- Opatrně odjistěte konektory – netahejte za kabel, ale za tělo konektoru.
- Uvolněte kabel ze všech příchytek a vedení tak, aby šel vyjmout bez násilí.
- Porovnejte nový a původní kabel (délka, typy konektorů, zajištění).
- Nainstalujte kabel do původní trasy – dbejte na to, aby se nikde nelámal a nebyl v tahu.
- Připojte konektory a zkontrolujte, že zacvakly a drží v zámcích.
- Zajistěte kabel v úchytech; případně doplňte fixaci páskami tak, aby se svazek nehýbal a nedřel o hrany.
- Namontujte zpět demontované kryty/obložení.
- Připojte baterii.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte funkci displeje (stabilní obraz, bez výpadků při pohybu vozu).
- Zkontrolujte, že se kabel nikde nedotýká ostrých hran a není skřípnutý po montáži plastů.
- Při krátké jízdě sledujte, zda se závada neprojevuje při vibracích (typicky špatně docvaknutý konektor).
5) Nejčastější chyby při montáži + jak jim předejít
- Tahání za kabel místo za konektor → hrozí vytržení vodičů; vždy držte tělo konektoru.
- Nedocvaknuté zámky → výpadky obrazu; po zapojení lehce zkontrolujte, že konektor drží.
- Špatné vedení svazku (skřípnutí, ostré hrany) → časem prodření izolace; dodržte původní trasu a fixaci.
- Montáž bez odpojení baterie → riziko zkratu; vždy nejdřív odpojte baterii.
Důvody, proč dochází k poničení dílu
- Mechanické namáhání kabelu (ohyb, tah, vibrace) vedoucí k přelomení vodičů.
- Uvolněný nebo oxidovaný konektor – vznikají výpadky kontaktu a kolísání signálu.
- Neodborná demontáž interiéru (páčení, tahání) a poškození zámků konektorů.
- Prodření izolace o hrany nebo skřípnutí při zpětné montáži plastových dílů.
- Vlhkost v oblasti konektorů a následná koroze kontaktů.
