Popis

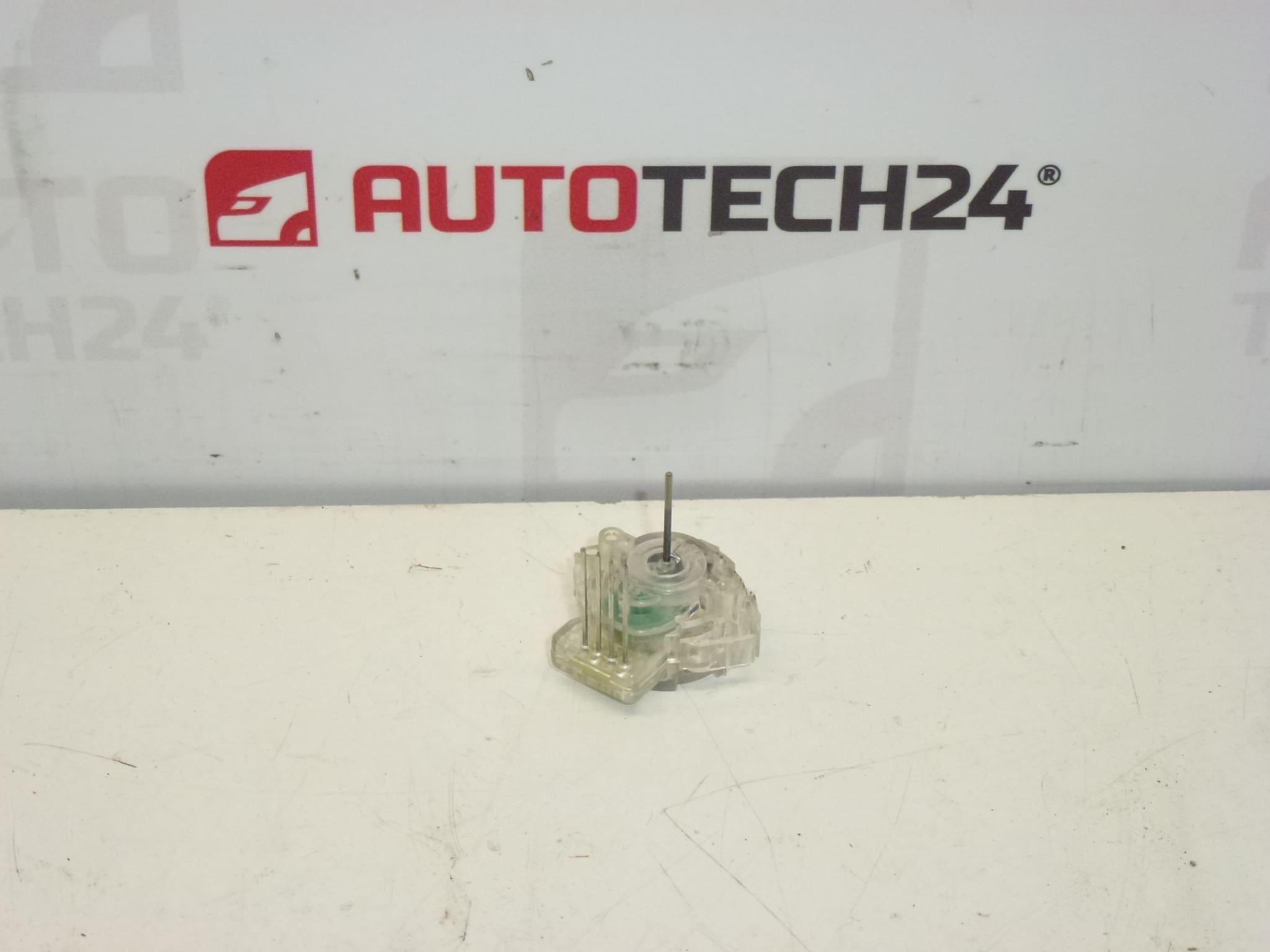

Krokový motorek do tachmetru a otáčkoměru pro vozy CITROEN C5 první serie 2000-2007
Popis dílu
Tento krokový motorek do tachometru slouží k přesnému pohybu ručičky rychloměru nebo otáčkoměru v přístrojovém štítu. Pokud ručička cuká, zůstává „viset“, ukazuje nesmyslné hodnoty nebo se vůbec nehýbe, bývá právě krokový motorek častou příčinou závady.
Díl je určen jako náhrada pro Citroën C5 první série (2000–2007) a je vhodný pro opravu tachometru/otáčkoměru bez nutnosti shánět celý přístrojový panel.
Technické informace
- Výrobce: neuvedeno
- Model: Citroën C5 (první série 2000–2007)
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: neuvedeno
Doporučení k montáži
Obecně/typicky platí, že výměna krokového motorku v tachometru vyžaduje demontáž přístrojového štítu a rozebrání budíků. Přesný postup se může lišit podle konkrétního provedení palubní desky a přístrojovky.
1) Před montáží (kontroly použitého dílu)
- Porovnejte tvar, velikost a provedení motorku se starým kusem (uložení, vývody/kontakty).
- Zkontrolujte, zda není motorek mechanicky poškozený (praskliny, ohnuté vývody, vůle).
- Pokud řešíte závadu ručičky, ověřte i stav ručičky a osičky (zda není prasklá, zadrhávání).
2) Potřebné nářadí a materiál (obecně)
- Sada šroubováků a plastová páčidla na demontáž krytů
- Jemné kleště/pinzeta
- Vhodné vybavení pro práci s elektronikou (typicky páječka a pomůcky pro odpájení, dle provedení)
- Čisticí prostředky na elektroniku (typicky isopropylalkohol) a hadřík bez chloupků
3) Postup montáže krok za krokem
- Vypněte zapalování a odpojte baterii (minimalizujete riziko poškození elektroniky a zkratů).
- Demontujte krycí plasty a uvolněte přístrojový štít podle konstrukce vozu.
- Odpojte konektory přístrojové desky a štít vyjměte.
- Na pracovním stole rozeberejte kryt přístrojovky (opatrně, ať neulomíte západky).
- Poznamenejte si polohu ručiček (případně si udělejte foto pro správné usazení).
- Opatrně stáhněte ručičku příslušného budíku tak, aby nedošlo k poškození osičky.
- Získejte přístup ke krokovému motorku na desce přístrojů.
- Demontujte starý krokový motorek (dle provedení bývá fixovaný na desce – postup přizpůsobte konkrétnímu typu uchycení).
- Očistěte okolí a kontaktní místa, zkontrolujte, zda na desce nejsou prasklé spoje.
- Namontujte nový/použitý krokový motorek ve stejné orientaci jako původní kus.
- Nasaďte ručičku zpět (zatlačujte rovnoměrně), složte přístrojovku a zacvakněte/zašroubujte kryt.
- Namontujte štít do vozu, připojte konektory, vraťte kryty a připojte baterii.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zapněte zapalování a zkontrolujte, zda ručička plynule reaguje a neškube.
- Ověřte funkci při krátké jízdě: stabilní ukazování rychlosti/otáček bez výpadků.
- Pokud ručička ukazuje mimo rozsah, zkontrolujte její správné usazení a opakujte montáž ručičky.
5) Nejčastější chyby při montáži + jak jim předejít
- Poškození ručičky nebo osičky při stahování/nasazování – používejte jemný, rovnoměrný postup a netlačte do strany.
- Špatná orientace motorku – vždy porovnat s původním kusem a fotodokumentací.
- Ulomené západky krytu – rozebírejte plastové díly postupně a s plastovým páčidlem.
- Zanedbání kontroly spojů – prasklé/oslabené spoje na desce mohou závadu napodobovat; vizuálně zkontrolujte okolí.
Důvody, proč dochází k poničení dílu
- Opotřebení mechanismu krokového motorku po dlouhodobém provozu (zhoršená přesnost, cukání ručičky).
- Kolísání napětí v palubní síti nebo špatné kontakty v přístrojové desce.
- Studené/prasklé spoje v přístrojovém štítu, které způsobují nepravidelný chod a následné přetěžování dílu.
- Vlhkost nebo znečištění v oblasti přístrojovky (koroze kontaktů, zadrhávání mechanismu).
- Neodborná manipulace při předchozí opravě (poškození osičky, ručičky nebo samotného motorku).
