Popis

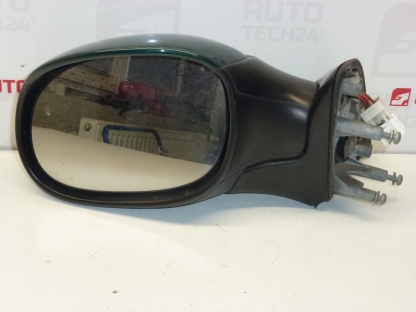

Levé zpětné zrcátko CITROEN Xsara Picasso elektricky ovládané i sklopné, vyhřívané
Barva KSD – LAK ZELENÝ LONCHAMP
Čtvercový konektor 7 drátů
Dveře řidiče
Popis dílu
Použité levé zpětné zrcátko pro Citroën Xsara Picasso na dveře řidiče je vhodnou náhradou při poškození původního zrcátka nebo poruše jeho mechanismu. Nabízí elektrické nastavení, elektrické sklápění a vyhřívání, tedy funkce důležité pro pohodlné nastavení výhledu i používání vozu za nepříznivého počasí.
Při výběru porovnejte především označení 96484822XT a 8149NN, provedení uchycení a čtvercový konektor se 7 vodiči se stávajícím dílem. Shodný vzhled zrcátka sám o sobě nemusí znamenat shodné elektrické provedení. V podkladech je uveden lak KSD – zelený Lonchamp; skladová nabídka zahrnuje také jiné barvy, proto při výběru věnujte pozornost barevnému provedení konkrétního kusu.
Technické informace
- Výrobce: neuvedeno
- Model: Citroën Xsara Picasso
- Typ dílu: vnější zpětné zrcátko – celek
- Umístění: levá strana, dveře řidiče
- Ovládání: elektrické nastavení a elektrické sklápění
- Vyhřívání: ano
- Připojení: čtvercový konektor, 7 vodičů
- Barva uvedená v podkladech: KSD – LAK ZELENÝ LONCHAMP
- Stav: použitý díl
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: 96484822XT, 8149NN
- Model: Citroën Xsara Picasso
- Kód laku: KSD
Produktová čísla slouží jako důležitý podklad pro výběr náhradního zrcátka. Současně porovnejte konektor, počet vodičů, uchycení a dostupné elektrické funkce.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesná demontáž krytů, přístup k upevnění a zacházení s elektrickou instalací závisí na konkrétním provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte produktová čísla, levou stranu, tvar základny a upevňovací body se starým zrcátkem.
- Zkontrolujte shodu čtvercového konektoru, jeho klíčování, počtu vodičů a elektrických funkcí. Samotný počet vodičů není dostatečným potvrzením shody.
- Prohlédněte sklo, kryt, základnu, dosedací plochu, kabeláž a konektor. Zaměřte se na praskliny, poškozenou izolaci a zkorodované kontakty.
- Zkontrolujte stav případného těsnění a vůli sklápěcího mechanismu bez násilného přetáčení.
2) Potřebné nářadí a materiál
Obvykle se hodí odpovídající šroubováky a nástrčné nářadí podle skutečných spojů, plastové páčidlo na obložení, ochranná podložka, měkká utěrka a prostředek vhodný k očištění dosedací plochy. Pro dotažení podle servisního předpisu použijte vhodné momentové nářadí.
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu a připravte si bezpečný přístup ke dveřím řidiče.
- Vypněte zapalování. Elektrickou soustavu zajistěte podle pokynů výrobce; pokud postup vyžaduje odpojení baterie, dodržte předepsanou sekvenci.
- Chraňte lak a okolní obložení před poškrábáním. Připravte místo pro bezpečné odložení demontovaného zrcátka.
- Podle servisního postupu uvolněte kryty nebo obložení nezbytné pro přístup k upevnění a elektrickému připojení. Příchytky nepáčte násilím.
- Zdokumentujte vedení kabeláže. Uvolněte pojistku konektoru a odpojte jej tahem za jeho tělo, nikoli za vodiče.
- Zrcátko přidržujte a postupně uvolněte upevňovací prvky. Nenechte jeho hmotnost viset na kabeláži.
- Sejměte původní zrcátko a opatrně vyveďte kabeláž. Očistěte dosedací plochu a zkontrolujte její stav i případné těsnění.
- Znovu porovnejte oba díly. Náhradní zrcátko usaďte bez násilí a kabeláž veďte tak, aby se neskřípla pod základnou.
- Upevňovací prvky nejprve nasaďte rukou a následně dotáhněte podle předpisu výrobce. Zkontrolujte rovnoměrné dosednutí základny.
- Spojte konektor až do zajištění pojistky a upevněte kabeláž v původní trase mimo pohyblivé části dveří.
- Obnovte napájení podle postupu výrobce a před konečným uzavřením obložení ověřte elektrické funkce. Při neobvyklém odporu nebo zvuku zkoušku přerušte.
- Namontujte zpět uvolněné kryty a obložení, ověřte jejich usazení a nastavte zrcátko pro správný výhled řidiče.
4) Kontroly po montáži a ověření funkce
- Vyzkoušejte elektrické nastavení ve všech směrech a plynulé elektrické sklopení i rozložení. Mechanismu nepomáhejte silou.
- Vyhřívání ověřte za podmínek a způsobem uvedeným v návodu vozidla.
- Zkontrolujte pevné uchycení, dosednutí základny a volné otevírání i zavírání dveří.
- Krátkou zkušební jízdu proveďte až se správně nastaveným a pevně upevněným zrcátkem. Sledujte chvění obrazu a neobvyklý aerodynamický hluk.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna elektrického provedení: před montáží porovnejte označení, konektor, vodiče a funkce; nepřipojujte neodpovídající konektor násilím.
- Přiskřípnutí kabeláže: při usazování základny průběžně kontrolujte vedení vodičů.
- Přetažení upevnění: dodržte předpis výrobce, aby nedošlo k poškození základny nebo závitů.
- Nesprávné usazení těsnění: dosedací plochy očistěte a těsnění, pokud je součástí sestavy, usaďte bez přehybů.
- Násilné překlápění: elektricky sklopný mechanismus obsluhujte podle návodu vozu a nepřekonávejte jeho odpor silou.
Důvody, proč dochází k poničení dílu
U tohoto typu vnějšího zpětného zrcátka bývají příčinou poškození zejména následující vlivy. Nejde o popis závad nabízeného kusu.
- Nárazy a zachycení o překážku: mohou poškodit sklo, kryt, základnu nebo sklápěcí mechanismus.
- Násilné sklápění či pohyb zamrzlého mechanismu: může přetížit pohon a poškodit jeho mechanické části.
- Opotřebení pohyblivých částí: opakované používání může vést k vůlím nebo nepravidelnému chodu nastavení a sklápění.
- Vlhkost a koroze kontaktů: mohou způsobovat výpadky elektrického ovládání nebo vyhřívání.
- Poškozená kabeláž: přerušené či přiskřípnuté vodiče mohou vyřadit jednotlivé funkce zrcátka.
- Neodborná montáž: nesprávné dotažení, deformované těsnění nebo nevhodné vedení vodičů může zkrátit životnost sestavy.
