Popis

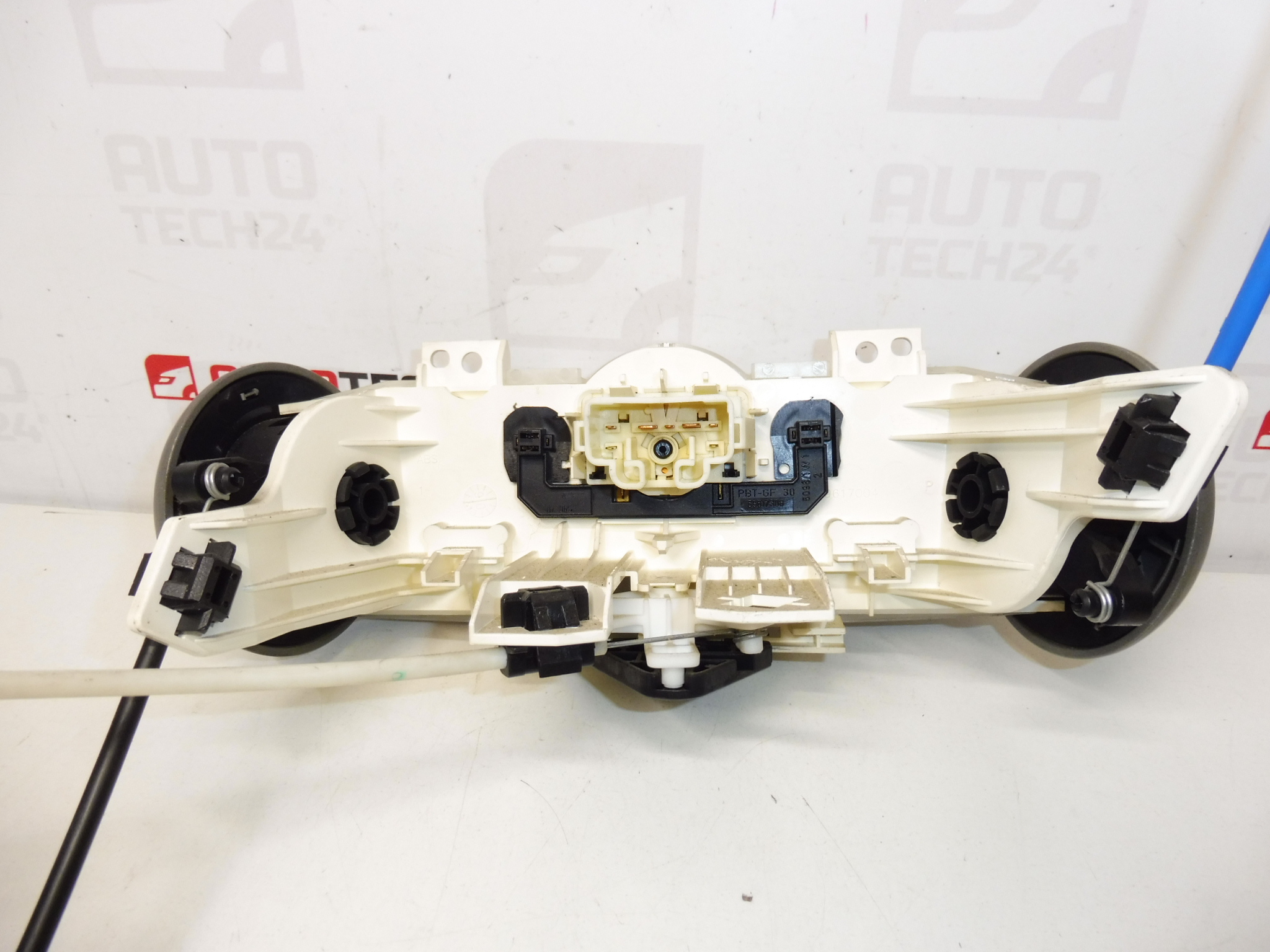

Ovládání topení a manuální klimatizace komplet s táhly pro vozy CITROEN C1 PEUGEOT 107 do roku 2014
Popis dílu
Použitý ovladač topení a manuální klimatizace pro Citroën C1 a Peugeot 107 je určený k nahrazení poškozeného ovládacího panelu. Součástí jsou táhla, která přenášejí pohyb ovládacích prvků na mechanismy topení a ventilace. Kompletní provedení s táhly je praktické při výměně panelu i v případě poškození původního mechanického ovládání.
Při výběru porovnejte zejména produktové číslo, provedení panelu, konektory a zakončení táhel se stávajícím dílem. Označení 55900-0H040 a 55900-0H020 patří mezi uvedené identifikátory tohoto produktu; samotný model vozu nemusí pro výběr správného provedení stačit.
Technické informace
- Výrobce: neuvedeno
- Model: Citroën C1; Peugeot 107
- Určení dle podkladů: vozy do roku 2014
- Typ dílu: ovládání topení a manuální klimatizace
- Provedení: komplet s táhly
- Stav: použitý díl
- Další čísla: 6452P6, 6451SG, 6451SJ, 6451SH
Kódy produktů
- Kódy produktů: 55900-0H040, 55900-0H020, 6452P6, 6451SG, 6451SJ, 6451SH
- Model: Citroën C1; Peugeot 107
Uvedené kódy usnadňují dohledání dílu. Před montáží porovnejte označení a konstrukční provedení s původním ovladačem.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesná demontáž obložení, způsob upevnění panelu a zapojení táhel závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte kódy, rozměry a tvar panelu, upevňovací body, ovládací prvky i konektory se starým kusem.
- Zkontrolujte počet, délku, zakončení a uchycení táhel včetně jejich obalů a příchytek.
- Prohlédněte plastové držáky, konektorové kontakty a mechanismy ovládání. Praskliny, deformace nebo uvolněná uchycení řešte před osazením.
- Jemně ověřte chod ovládacích prvků. Pokud se mechanismus zadrhává, nepřekonávejte odpor silou.
- Prověřte také volný pohyb navazujících mechanismů ve voze, aby se příčina původní závady nepřenesla na náhradní díl.
2) Potřebné nářadí a materiál
- Plastové páčidlo pro demontáž interiérového obložení.
- Šroubováky nebo bity odpovídající skutečným upevňovacím prvkům.
- Malé kleště pro opatrnou manipulaci s příchytkami, pokud jsou potřeba.
- Svítilna, nádoba na spojovací materiál a pomůcky k označení táhel a konektorů.
- Telefon pro zaznamenání původního vedení táhel a čistý hadřík.
3) Postup montáže krok za krokem
- Vozidlo bezpečně zajistěte, vypněte zapalování a před rozpojováním elektrických konektorů odpojte baterii podle postupu výrobce.
- Zdokumentujte výchozí polohu ovládacích prvků a postupně zpřístupněte panel demontáží potřebného obložení. Plastové západky uvolňujte bez násilí.
- Uvolněte upevnění původního ovladače a opatrně jej povysuňte pouze natolik, aby nebyla napínána kabeláž ani táhla.
- Vyfoťte a označte zapojení konektorů, vedení jednotlivých táhel a jejich uchycení. Zaznamenejte také polohy ovládaných mechanismů.
- Odjistěte elektrické konektory a odpojte je za tělo konektoru, nikoli tahem za vodiče.
- Opatrně uvolněte příchytky obalů táhel a jejich zakončení. Zachovejte nepoškozené upevňovací prvky a vyjměte původní panel.
- Porovnejte oba díly vedle sebe a zkontrolujte, zda navazující mechanismy ve voze neváznou. Případnou příčinu zvýšeného odporu odstraňte před pokračováním.
- U náhradního ovladače a ovládaných mechanismů nastavte odpovídající polohy podle servisního postupu. Připojte zakončení táhel a pevně usaďte jejich obaly do držáků.
- Táhla veďte podle původního uspořádání, bez ostrých ohybů, křížení nebo sevření. Zapojte konektory a zkontrolujte jejich zajištění.
- Před zakrytováním jemně ověřte celý pracovní rozsah mechanického ovládání. Pokud některá poloha není dosažitelná nebo ovládání klade nezvyklý odpor, znovu zkontrolujte usazení a vedení táhel.
- Panel upevněte bez přetahování plastových úchytů, namontujte obložení a připojte baterii podle pokynů výrobce. Následně proveďte funkční kontrolu.
4) Kontroly po montáži a ověření funkce
- Vyzkoušejte plynulost ovládání a dosažení jednotlivých poloh bez nadměrného odporu nebo přeskakování.
- Ověřte reakci systému na změnu teploty, směru proudění vzduchu a nastavení ventilátoru podle skutečné výbavy panelu.
- Vyzkoušejte ovládání manuální klimatizace za podmínek, při kterých systém může pracovat. Samotná výměna panelu neřeší závady ostatních částí klimatizace.
- Zkontrolujte pevné usazení panelu a obložení. Při případné krátké zkušební jízdě sledujte nežádoucí vibrace nebo drnčení; podrobné zkoušení ovládání provádějte při stání.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna táhel: před demontáží označte jejich polohu a pořiďte fotografie zapojení.
- Nedostatečně zajištěný obal táhla: ověřte usazení všech příchytek, jinak se pohyb ovladače nemusí správně přenášet.
- Nesoulad polohy ovladače a ovládaného mechanismu: připojujte táhla v odpovídajících polohách podle servisního postupu.
- Sevření nebo ostré ohnutí táhel: před upevněním panelu zkontrolujte jejich vedení a dostatek prostoru.
- Překonávání odporu silou: při zadrhávání nejprve zjistěte příčinu, aby nedošlo k prasknutí držáků či poškození mechanismu.
- Zakrytování bez funkční zkoušky: mechanický chod prověřte ještě před konečným sestavením obložení.
Důvody, proč dochází k poničení dílu
U ovladačů topení a manuální klimatizace s táhly bývají obecnými příčinami poškození zejména mechanické opotřebení a zvýšený odpor navazujících mechanismů. Nejde o popis zjištěných závad tohoto konkrétního kusu.
- Stárnutí plastů a opakované namáhání mohou vést k prasknutí úchytů, příchytek nebo částí ovládacího mechanismu.
- Zatuhlá či nesprávně vedená táhla zvyšují sílu potřebnou k ovládání a zatěžují panel.
- Zadrhávající mechanismy topení a ventilace mohou při násilném otáčení ovladačem poškodit táhla i jejich držáky.
- Nešetrná demontáž může způsobit ulomení západek, vytržení zakončení táhel nebo poškození konektorů.
- Vlhkost, nečistoty a opotřebení elektrických kontaktů mohou narušit funkci elektrické části ovladače.
