Popis

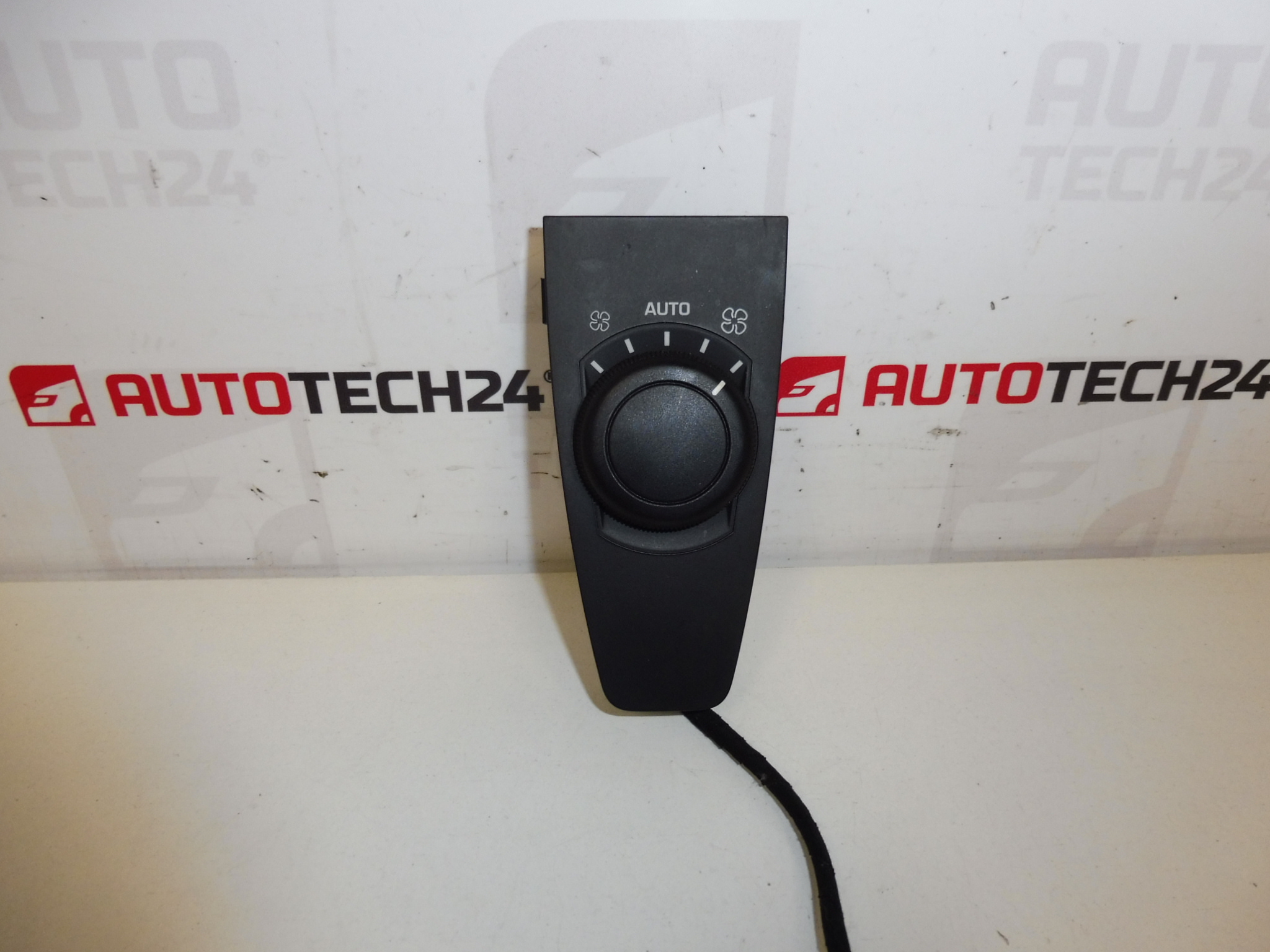

Ovládání topení klimatizace pro vozy CITROEN C4 PICASSO i GRAND do 2013
Testováno – funkční
HW 06.00
SW 07.00
Popis dílu
Toto ovládání klimatizace je vhodné jako náhradní díl pro vozy Citroën z modelové řady uvedené v podkladech. Jde o důležitou součást ovládání topení a klimatizace, která zajišťuje komfortní nastavení funkcí v interiéru vozu. Díly tohoto typu bývají často vyhledávány přímo podle výrobního čísla, proto je dobré porovnat označení před nákupem i montáží.
Použitý autodíl je testovaný a funkční, což je důležité zejména u elektro součástí, kde je spolehlivost při běžném provozu zásadní. Pokud hledáte náhradní ovladač topení nebo klimatizace pro Citroën C4 Picasso, tento díl představuje praktické řešení pro opravu původního nefunkčního nebo opotřebeného kusu.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën C4 Grand Picasso
- Další čísla: 9659627477-00, 6451WV, NFP, HW 06.00, SW 07.00
Kódy produktů
- Kódy produktů: 9659627477, 6451WV
- Modely ze štítků a podkladů: Citroën C4 PICASSO, CITROEN C4 PICASSO i GRAND do 2013
Doporučení k montáži
U tohoto dílu jde o elektrický ovladač topení a klimatizace. Přesné kroky se mohou lišit podle konkrétního provedení vozu, proto níže uvádíme obecný postup typicky pro tento typ dílu.
1) Před montáží
- Zkontrolujte, zda se shoduje označení původního a nového dílu, zejména 9659627477 a 6451WV.
- Porovnejte tvar panelu, konektory, uchycení a rozložení ovládacích prvků.
- Prohlédněte stav konektorů, kontaktů a plastových částí, zda nejsou prasklé, uvolněné nebo jinak poškozené.
- Před zahájením práce odpojte akumulátor, zejména pokud zasahujete do palubní desky nebo elektrické instalace.
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí
- Plastové páčidlo na demontáž obložení interiéru
- Čisticí prostředek na elektrické kontakty
- Čistý hadřík nebo utěrka
- Ochranné rukavice
3) Postup montáže krok za krokem
- Zajistěte vozidlo proti pohybu a vypněte zapalování.
- Odpojte akumulátor a vyčkejte přiměřenou dobu před prací na elektro součástech.
- Opatrně demontujte příslušné obložení nebo kryt palubní desky tak, abyste se dostali k ovládacímu panelu.
- Uvolněte upevňovací prvky původního ovládání klimatizace.
- Opatrně vysuňte panel ven tak, aby nedošlo k poškození kabeláže nebo konektorů.
- Odpojte elektrické konektory a zkontrolujte jejich stav, případně je jemně očistěte.
- Porovnejte starý a nový díl vedle sebe, zda souhlasí konektory, uchycení i čelní provedení.
- Připojte konektory k náhradnímu dílu a dbejte na správné a pevné dosednutí.
- Usaďte ovladač do montážní pozice a upevněte jej původními úchyty.
- Namontujte zpět všechny demontované kryty a obložení interiéru.
- Připojte akumulátor.
- Zapněte zapalování a ověřte základní funkce ovládání topení a klimatizace.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte reakci tlačítek, otočných ovladačů nebo dalších ovládacích prvků, pokud jsou součástí panelu.
- Ověřte, zda panel správně komunikuje se systémem vozu a zda se funkce ovládání chovají standardně.
- Prověřte, zda nic nevrže, panel správně sedí a nikde nevznikla vůle po montáži.
- Při krátké zkušební jízdě sledujte, zda se neprojevují výpadky napájení nebo nepravidelná funkce ovládání.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle vzhledu – vždy porovnejte i produktová čísla, nejen podobnost panelu.
- Poškození plastových částí interiéru – používejte vhodné plastové demontážní nástroje.
- Nedostatečně zasunutý konektor – po připojení ověřte správné usazení a aretaci.
- Montáž bez kontroly kontaktů – před instalací zkontrolujte oxidaci, nečistoty a mechanické poškození konektorů.
- Práce pod napětím – před demontáží i montáží vždy odpojte akumulátor.
Důvody, proč dochází k poničení dílu
- Běžné opotřebení ovládacích prvků při dlouhodobém používání
- Poškození tlačítek, otočných částí nebo čelního panelu při nešetrné manipulaci
- Závady v elektrických kontaktech, oxidace nebo znečištění konektorů
- Kolísání napětí v elektrické soustavě vozidla
- Vniknutí prachu, vlhkosti nebo nečistot do ovládacího mechanismu
- Neodborná demontáž nebo montáž původního dílu
