Popis
Ovládání topení klimatizace BEHR pro vozy PEUGEOT 407
Provedení HXN- – ČERNÁ PERLEŤOVÁ
Popis dílu

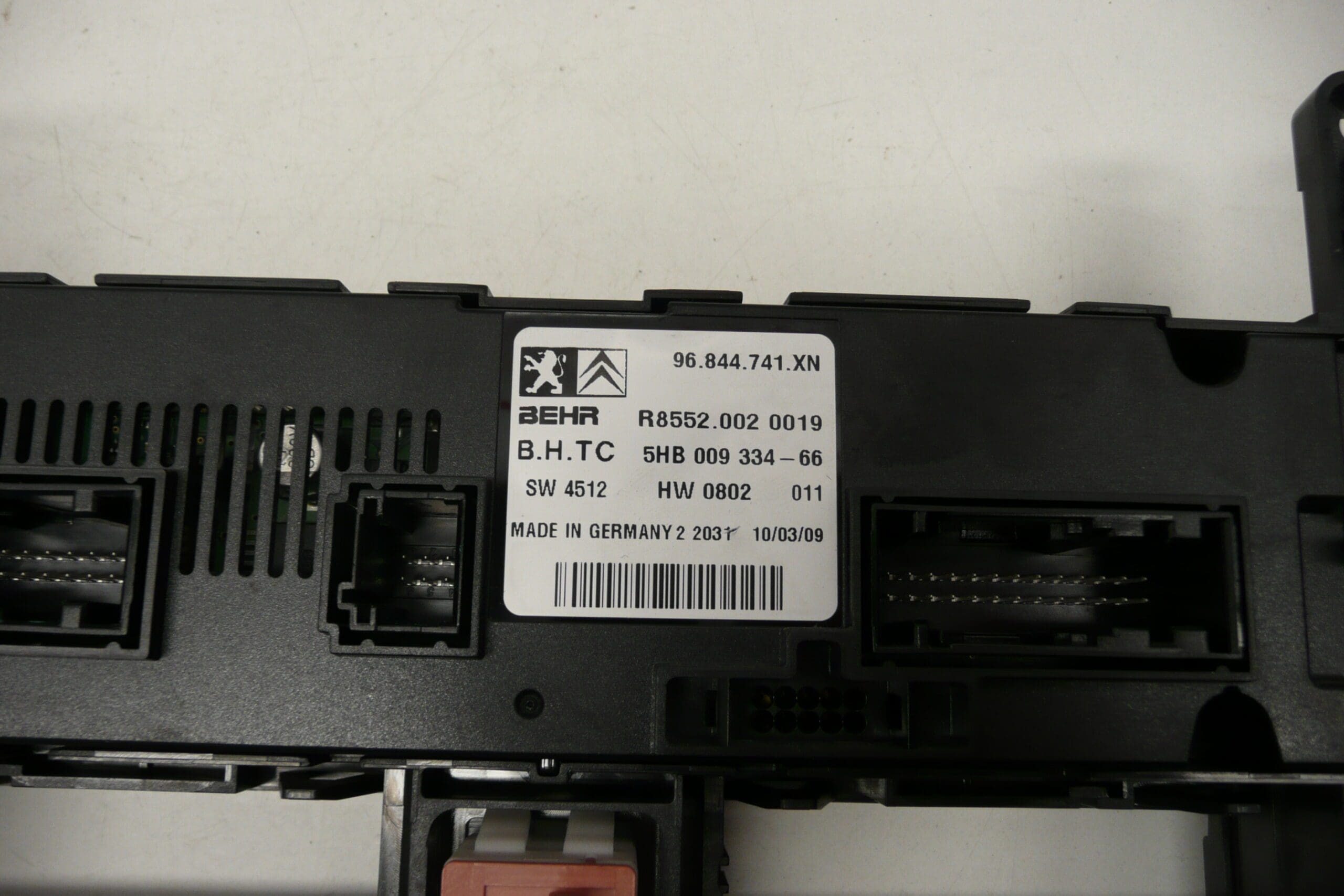

Ovládací panel topení a klimatizace pro Peugeot 407 v provedení HXN (černá perleťová). Jde o elektrický ovladač určený k běžnému používání v interiéru – volba režimů a nastavení komfortu (topení/klimatizace) probíhá přes tento panel. Díky dohledatelným označením je vhodný jako náhrada při nefunkčních tlačítkách, výpadcích ovládání nebo poškození původního dílu.
V praxi se tento díl často hledá podle produktového čísla, proto doporučujeme při výběru porovnat kódy z vašeho původního ovladače s níže uvedenými.
Technické informace
- Výrobce: BEHR
- Model: Peugeot 407
- Další čísla: 6452R5
Kódy produktů
- Kódy produktů: 96844741XN, 6452J8
Doporučení k montáži
Obecně/typicky pro ovladače topení/klimatizace platí, že jde o interiérový elektrický díl s konektory a uchycením do palubního panelu. Přesné kroky se mohou lišit podle provedení vozu a typu středového panelu.
1) Před montáží
- Porovnejte starý a nový díl: kódy 96844741XN / 6452J8, barevné provedení HXN – černá perleťová, tvar čelního panelu a rozmístění konektorů.
- Zkontrolujte stav konektorů (ohnuté piny, vůle, koroze) a mechaniku tlačítek/ovladačů (chod, zasekávání).
- Doporučení z praxe: před demontáží si vyfoťte zapojení a usazení konektorů, ať při montáži neprohodíte pozice.
2) Potřebné nářadí a materiál
- Sada plastových páčidel na demontáž interiérových dílů
- Běžné šroubováky / bity dle provedení (typicky Torx/kříž)
- Čistý hadřík, případně čistič elektrických kontaktů (šetrně, jen pokud je potřeba)
3) Postup montáže krok za krokem
- Vypněte zapalování a z bezpečnostních důvodů odpojte baterii (minimalizujete riziko zkratu a chyb v elektronice).
- Ochráníte okolní plasty (hadřík/páska) a pomocí plastových páčidel opatrně uvolněte krycí rámeček/středový panel dle provedení.
- Zpřístupněte upevnění ovladače a vyšroubujte/odemkněte jeho uchycení.
- Ovladač jemně vysuňte tak, aby šlo pohodlně dosáhnout na konektory bez tahání za kabeláž.
- Odpojte konektory: stlačte pojistky a konektory vytahujte přímo, ne kroucením.
- Zkontrolujte protikusy na kabeláži (poškozené západky, uvolněné vodiče).
- Připojte konektory k novému ovladači – musí zřetelně zacvaknout a sedět bez vůle.
- Usaďte ovladač do otvoru a zkontrolujte, že nikde neskřípnete kabeláž.
- Upevněte ovladač původními šrouby/úchyty a vraťte zpět demontované díly palubního panelu.
- Připojte baterii a zapněte zapalování.
- Ověřte funkci ovládání (reakce tlačítek/ovladačů, podsvícení) a teprve poté vše finálně zacvakněte, pokud jste nechali některé kryty jen „na volno“ pro kontrolu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Zkontrolujte, že ovladač reaguje konzistentně a že je stabilní podsvícení.
- Prověřte, zda se ovladač nehýbe v uložení a nikde nic nevrže (správné usazení rámečků).
- Pokud se objeví neobvyklé chování, nejdřív znovu zkontrolujte konektory a jejich dosednutí.
5) Nejčastější chyby při montáži + jak jim předejít
- Poškození plastů při páčení: používejte plastová páčidla a postupujte postupně po obvodu.
- Tahání za kabeláž: vždy odpojujte konektory za tělo konektoru, ne za vodiče.
- Nedocvaknuté konektory: po zapojení lehce zatáhněte zpět – konektor musí držet.
- Prohození konektorů (pokud jsou podobné): pomůže fotodokumentace před demontáží a kontrola usazení.
Důvody, proč dochází k poničení dílu
- Opotřebení tlačítek a kontaktů častým používáním (nefunkční nebo přeskakující ovládání).
- Vniknutí nečistot do spár (prach, lepkavé nečistoty) – zhoršený chod ovladačů.
- Mechanické poškození čelního panelu (praskliny, ulomené úchyty) při demontážích interiéru.
- Problémy s konektory (uvolněné piny, špatný kontakt po manipulaci) vedoucí k výpadkům funkce.
