Popis
Patice žárovek levé zadní lampy pro vozy první série Citroën C1 a Peugeot 107 2013
Funkčnost žárovek samotných nezaručena
S kusem kabeláže
Popis dílu

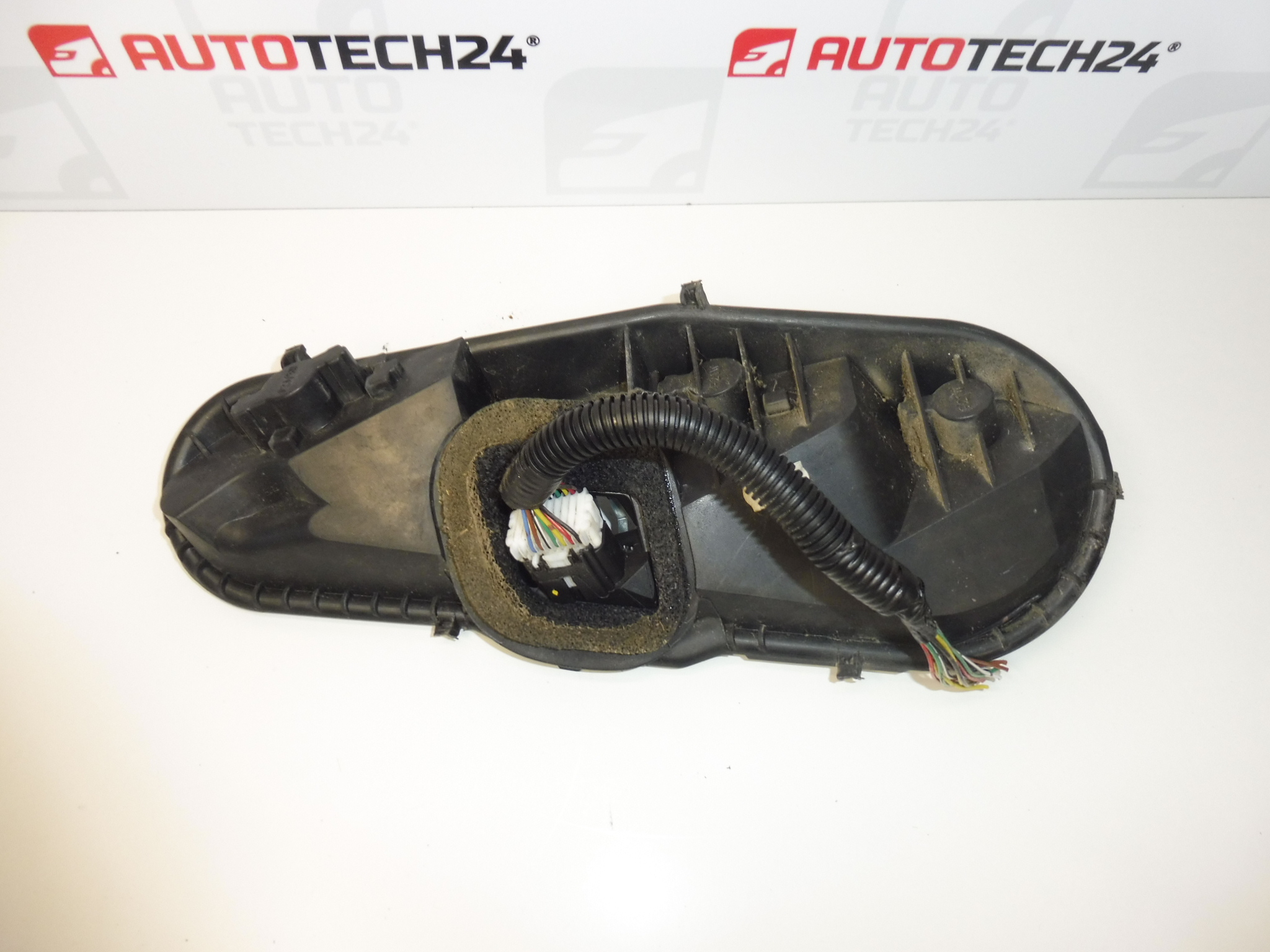

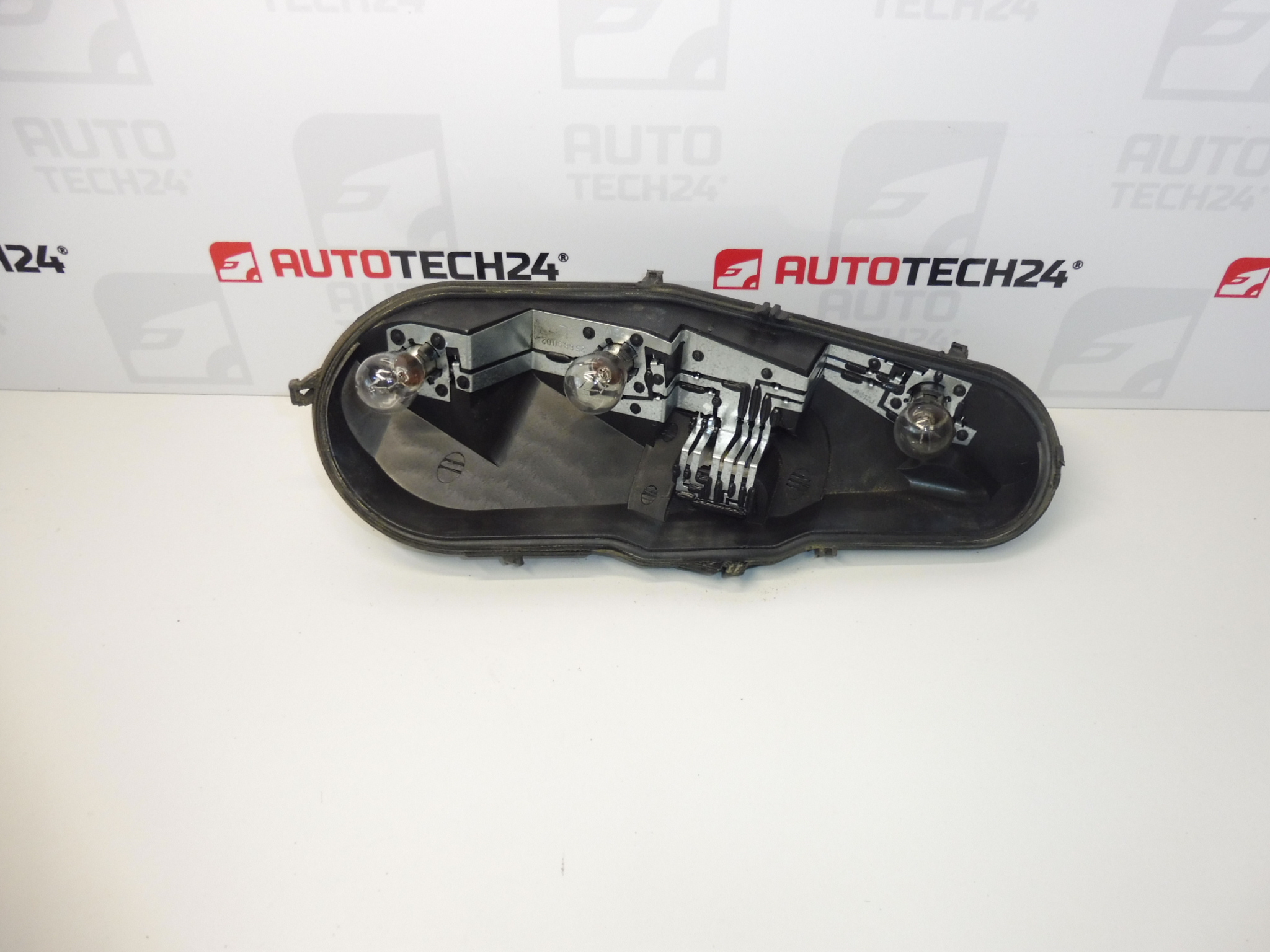

Použitá patice žárovek levé zadní lampy Citroën C1 a Peugeot 107 slouží k uchycení žárovek a jejich elektrickému propojení s vozidlem. Je vhodnou volbou při výměně poškozeného držáku žárovek nebo patice s narušenými kontakty, pokud odpovídá původnímu provedení. Při hledání náhradního dílu využijte zejména produktové číslo 1607990980.
Součástí je kus kabeláže. Před montáží zkontrolujte jeho stav i provedení připojení. Funkčnost samotných žárovek není zaručena, proto je před použitím prověřte a nefunkční žárovky vyměňte.
Technické informace
- Výrobce: neuvedeno; v podkladech uvedeno označení Stellantis CITROEN PEUGEOT.
- Model: Citroën C1, Peugeot 107.
- Provedení dle podkladů: první série; v původním popisu uveden rok 2013, úplný rozsah ročníků neuveden.
- Typ dílu: patice žárovek zadní lampy.
- Strana: levá zadní.
- Stav: použitý díl.
- Součást dodávky dle popisu: kus kabeláže; funkčnost žárovek nezaručena.
- Další čísla: neuvedeno.
Kódy produktů
- Kódy produktů: 1607990980.
- Modely: Citroën C1, Peugeot 107.
Číslo dílu porovnejte s označením původního kusu. Zároveň zkontrolujte tvar patice, uchycení, rozmístění objímek a provedení elektrického připojení.
Doporučení k montáži
Obecně pro tento typ dílu platí následující postup. Přesný způsob zpřístupnění lampy, uvolnění patice a zapojení závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte produktové číslo, obrys patice, upevňovací prvky, objímky žárovek a konektor se starým kusem.
- Prohlédněte plastové části, zda nejsou prasklé, deformované nebo tepelně poškozené.
- Zkontrolujte kontakty a přiloženou kabeláž. Hledejte oxidaci, uvolněné vodiče, porušenou izolaci a známky přehřátí.
- Prověřte žárovky a jejich správné provedení podle požadavků konkrétní lampy.
- Pokud byla původní patice poškozena vlhkostí nebo přehříváním, nejprve zjistěte a odstraňte příčinu.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající upevnění lampy a patice.
- Pracovní rukavice, svítilna a čistá utěrka.
- Přípravek vhodný pro čištění elektrických kontaktů, pokud je čištění potřeba.
- Multimetr pro kontrolu žárovek a elektrického propojení.
- Při nutné opravě kabeláže vhodné elektrikářské nářadí a materiál pro bezpečné, izolované spojení podle servisního postupu.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, zajistěte proti pohybu a vypněte zapalování i osvětlení.
- Nechte žárovky vychladnout. Před zásahem do kabeláže odpojte baterii podle pokynů výrobce vozidla.
- Zpřístupněte levou zadní lampu postupem předepsaným pro dané provedení vozu. Kryty a upevnění uvolňujte bez násilí.
- Před rozpojením si zdokumentujte vedení kabeláže a polohu konektorů, například fotografií.
- Odjistěte elektrický konektor a odpojte jej tahem za jeho tělo, nikoli za vodiče.
- Uvolněte uchycení původní patice a vyjměte ji. Zkontrolujte okolí, dosedací plochy a případné těsnění lampy.
- Znovu porovnejte oba díly. Zjevně poškozenou patici, opálené kontakty nebo porušenou kabeláž nemontujte bez odborného posouzení.
- Do náhradní patice osaďte ověřené žárovky předepsaného provedení. Zkontrolujte jejich správné usazení a zajištění.
- Vyřešte elektrické připojení podle původního zapojení. Přiložený kus kabeláže nezapojujte odhadem podle barev vodičů; případnou opravu svěřte autoelektrikáři, pokud nemáte potřebné vybavení a zkušenosti.
- Patici usaďte do lampy a zajistěte všemi příslušnými úchyty. Dbejte na správné dosednutí a nepřiskřípněte vodiče ani případné těsnění.
- Připojte konektor, kabeláž uložte bez tahu a vraťte demontované části na místo. Pokud byla baterie odpojena, připojte ji podle postupu výrobce a proveďte kontrolu osvětlení.
4) Kontroly po montáži a ověření funkce
- S pomocí druhé osoby ověřte všechny světelné funkce, které daná lampa zajišťuje.
- Sledujte, zda světla neblikají, nesvítí nezvykle slabě nebo se při zapnutí jiné funkce vzájemně neovlivňují.
- Zkontrolujte pevné uchycení lampy, zajištění konektoru a bezpečné uložení kabeláže.
- Při zápachu po přehřívání, výpadcích nebo nepravidelném svícení osvětlení vypněte a závadu odstraňte. Před jízdou musí být funkce světel v pořádku.
5) Nejčastější chyby při montáži a jak jim předejít
- Nesprávné provedení patice: nespoléhejte pouze na název modelu; porovnejte číslo, uchycení a elektrické připojení.
- Převzetí nefunkčních nebo nevhodných žárovek: každou žárovku ověřte a použijte provedení předepsané pro lampu.
- Násilné zacvakávání: pokud díl nedosedá, ověřte jeho polohu a shodu uchycení místo použití větší síly.
- Provizorní spoje kabeláže: vodiče pouze nekruťte a nepřelepujte; spojení musí být mechanicky pevné, správně izolované a provedené vhodným postupem.
- Neodstraněné zatékání nebo poškozený konektor: samotná výměna patice příčinu nevyřeší a závada se může opakovat.
Důvody, proč dochází k poničení dílu
U patic zadních světel se obecně objevují následující příčiny poškození; nejde o popis zjištěných závad tohoto kusu:
- Vlhkost a zatékání do lampy mohou způsobovat oxidaci kontaktů a zhoršení elektrického spojení.
- Uvolněné nebo znečištěné kontakty zvyšují přechodový odpor a mohou vést k lokálnímu přehřívání a deformaci plastu.
- Nevhodné žárovky mohou tepelně zatěžovat objímky a okolní materiál.
- Nešetrná výměna žárovek či demontáž může poškodit západky, objímky nebo konektor.
- Stárnutí materiálu, vibrace a namáhání kabeláže mohou vést k prasklinám, uvolnění spojů nebo porušení izolace.
