Popis
Jednotka ochrany řízení napájení na baterii pro vozy CITROEN a PEUGEOT
Popis dílu

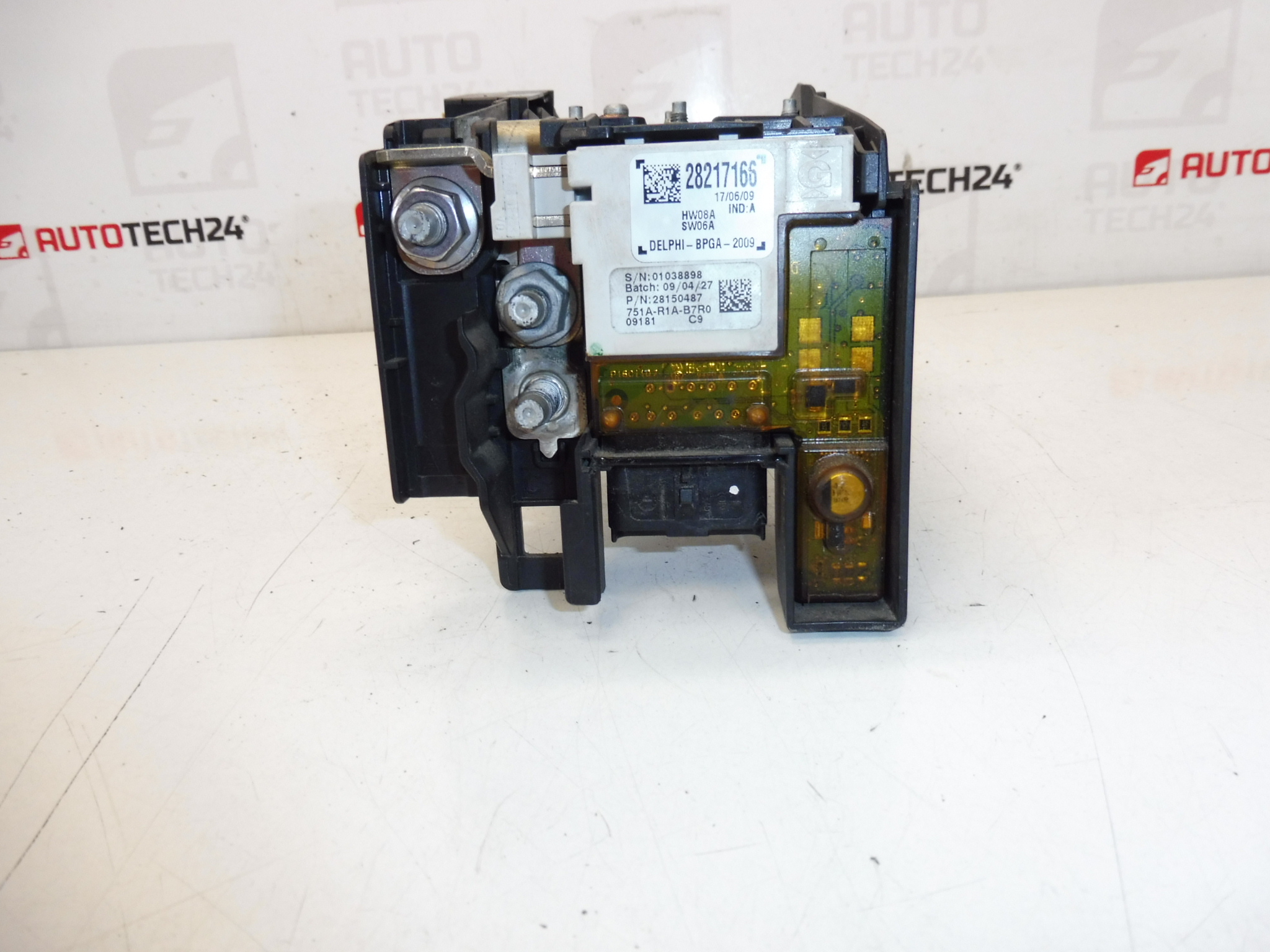

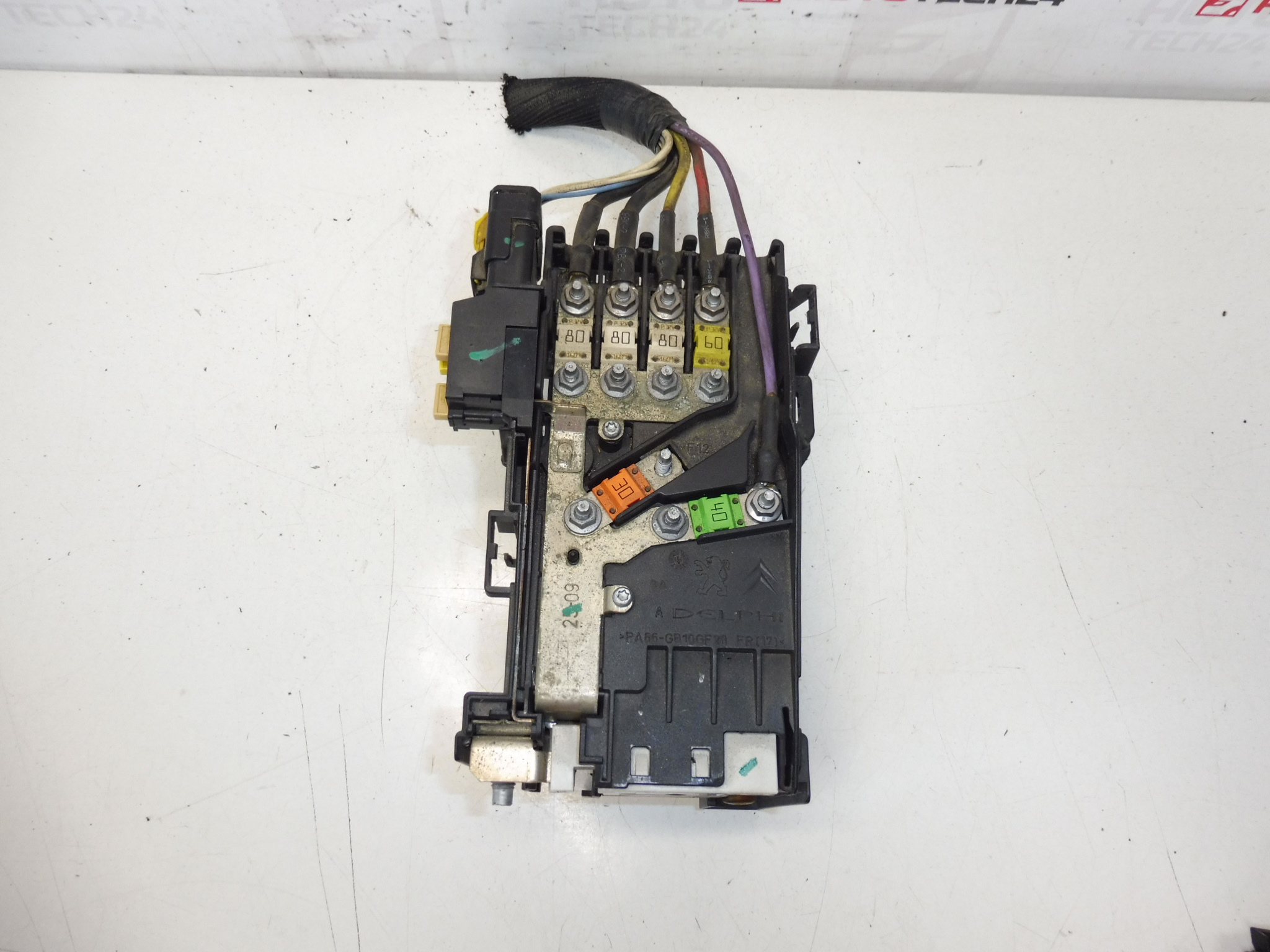

Tento použitý pojistkový modul je určen pro vozy Citroën a Peugeot. Jde o elektro součást, která je důležitá pro správné jištění a rozvod napájení v rámci vozidla. Díly tohoto typu bývají často vyhledávány také podle výrobních čísel, proto je při výběru zásadní porovnání označení na původním dílu.
Produkt je vhodný zejména pro zákazníky, kteří hledají funkční originální použitý díl pro opravu vozu bez zbytečných kompromisů. V praxi může být rozhodující nejen samotný typ modulu, ale i shoda produktových kódů a provedení konektorů.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4, Citroen C4 II, Citroën C4 PICASSO, Peugeot 3008 I, Peugeot 308, Peugeot 5008 I
- Další čísla: 9666527680, 28236841, 6500GR
Kódy produktů
- Kódy produktů: 9666527680, 28236841, 6500GR
Doporučení k montáži
Protože z dostupných podkladů nejsou uvedeny přesné montážní detaily pro konkrétní provedení vozu, níže je uveden obecný a typický postup pro výměnu pojistkového modulu / elektro součásti. Přesné kroky se mohou lišit podle konkrétního modelu a výbavy vozidla.
1) Před montáží
- Porovnejte nový a původní díl podle všech uvedených kódů, tvaru modulu, rozmístění konektorů a upevňovacích bodů.
- Zkontrolujte stav kontaktů, zda nejsou oxidované, přehřáté, mechanicky poškozené nebo uvolněné.
- Prohlédněte plastové tělo modulu, jestli není prasklé, deformované nebo jinak poškozené.
- Před zahájením práce odpojte akumulátor a zajistěte vozidlo proti nechtěnému spuštění elektrických okruhů.
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí
- Vhodné nástroje pro demontáž krytů a konektorů
- Čisticí prostředek na elektrické kontakty
- Ochranné rukavice a pracovní osvětlení
3) Postup montáže krok za krokem
- Vypněte zapalování a odpojte akumulátor.
- Zajistěte si přístup k původnímu modulu demontáží krytů nebo okolních překážejících částí, pokud je to nutné.
- Před odpojením si zkontrolujte polohu a pořadí jednotlivých konektorů.
- Opatrně odpojte všechny elektrické konektory tak, aby nedošlo k poškození západek nebo vodičů.
- Uvolněte upevnění modulu a vyjměte původní díl z vozidla.
- Porovnejte demontovaný díl s náhradním kusem ještě jednou přímo vedle sebe.
- V případě potřeby jemně očistěte kontaktní místa a okolí usazení modulu.
- Usaďte náhradní modul na správné místo a upevněte jej stejným způsobem jako původní díl.
- Připojte zpět všechny konektory, každý musí být plně dosazen a zajištěn.
- Namontujte zpět všechny demontované kryty a okolní díly.
- Připojte akumulátor.
- Proveďte základní kontrolu napájení a funkce souvisejících elektrických okruhů.
4) Kontroly po montáži a zkušební ověření funkce
- Zkontrolujte, zda po montáži nevzniklo nadměrné zahřívání kontaktů nebo zápach po přehřátí elektroinstalace.
- Ověřte správné dosednutí konektorů a pevnost uchycení modulu.
- Vyzkoušejte základní elektrické funkce vozidla, které mohou s napájecím modulem souviset.
- Po krátkém provozu znovu vizuálně překontrolujte stav připojení a případné známky špatného kontaktu.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle neúplného čísla – vždy porovnejte všechna dostupná označení a provedení.
- Nedostatečně zasunuté konektory – po připojení zkontrolujte každou západku a pevné usazení.
- Montáž na znečištěné nebo oxidované kontakty – kontakty je vhodné před montáží zkontrolovat a očistit.
- Manipulace pod napětím – před prací vždy bezpečně odpojte akumulátor.
- Poškození plastových částí hrubou demontáží – používejte vhodné nářadí a postupujte bez násilí.
Důvody, proč dochází k poničení dílu
- Stárnutí materiálu, kontaktů a izolačních částí při dlouhodobém provozu
- Oxidace nebo znečištění elektrických kontaktů
- Zvýšené tepelné namáhání v elektrické soustavě vozidla
- Mechanické poškození při demontáži, montáži nebo vibracích během provozu
- Vlhkost a dlouhodobé působení nepříznivých provozních podmínek
