Popis
Jednotka ochrany a řízení napájení pro vozy CITROEN C4 II
Popis dílu

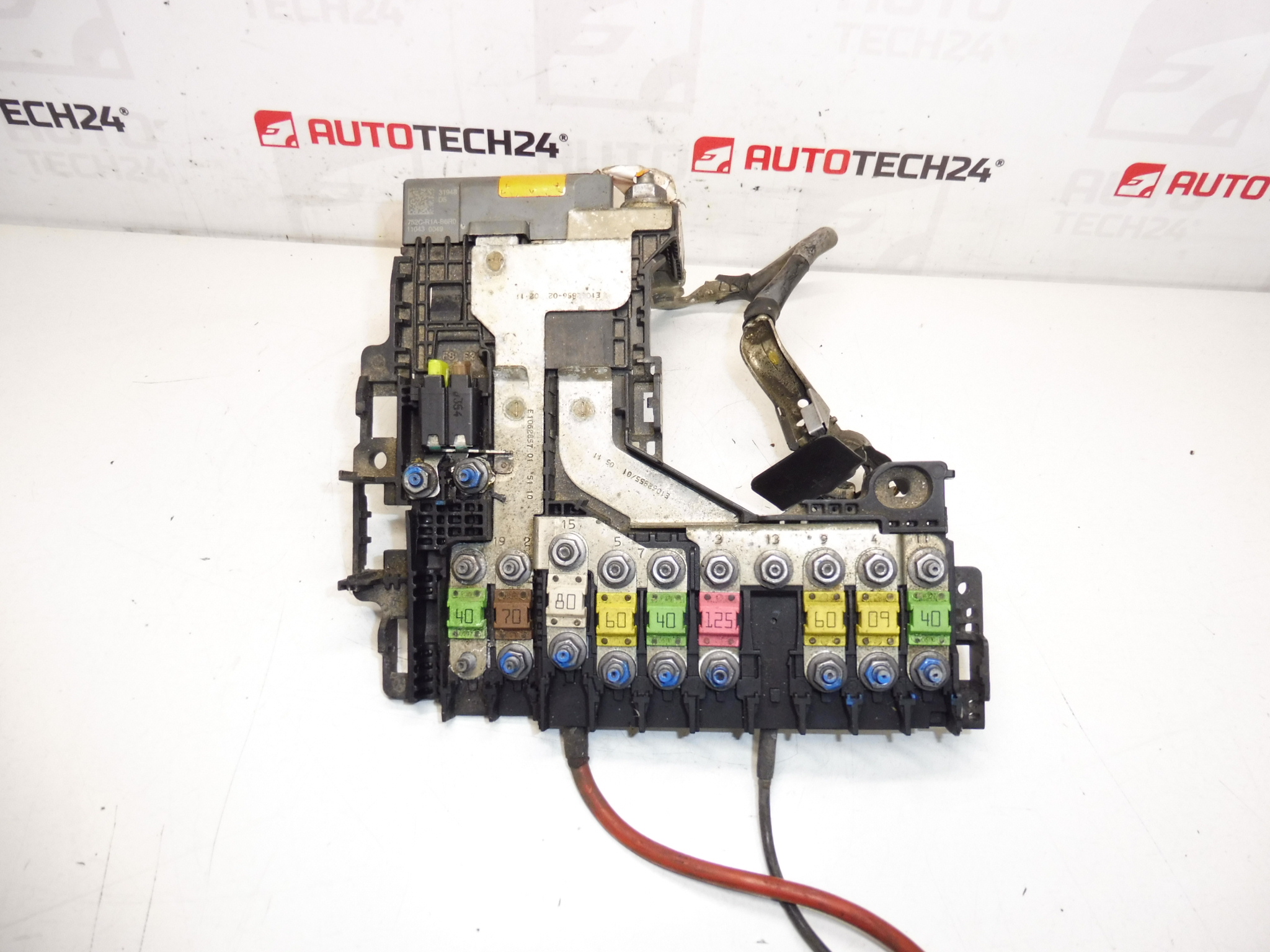

Tento pojistkový modul řízení napájení (BSM) slouží k ochraně a distribuci elektrického napájení v motorové části vozidla. Je určen pro Citroën C4 II a jde o používaný díl vhodný jako náhrada při závadách na napájení, kdy je potřeba vyměnit celý modul místo jednotlivých prvků.
Výhodou hledání podle čísla je jistota shody s původním dílem – proto doporučujeme porovnat všechna uvedená označení a konektorovou výbavu se stávajícím modulem ve voze.
Technické informace
- Výrobce: Stellantis (CITROEN / PEUGEOT)
- Model: Citroën C4 II
- Další čísla: 9665878080, 6500JE
Kódy produktů
- Kódy produktů: 9665878180, 9665878080, 6500JE
Doporučení k montáži
Obecně/typicky pro BSM (pojistkový modul v motorovém prostoru) platí, že přesný postup se může lišit podle konkrétní výbavy a provedení vozu. Níže je praktický obecný postup pro tento typ dílu.
1) Před montáží
- Porovnejte původní díl s novým: shoda produktových kódů (9665878180 / 9665878080 / 6500JE), počet a tvar konektorů, zámky konektorů a uchycení.
- Vizuálně zkontrolujte modul: praskliny, známky přehřátí, zelenání kontaktů, poškozené pojistkové pozice.
- Před jakoukoliv manipulací s elektroinstalací odpojte baterii (minimálně záporný pól) a vyčkejte chvíli na uspání systémů.
2) Potřebné nářadí a materiál (obecně)
- Základní sada ráčen/bitů a šroubováků
- Plastové páčidlo na kryty
- Čisticí prostředek na elektrické kontakty (dle potřeby)
- Rukavice, svítilna
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíč / vypněte systém a odpojte baterii.
- Zpřístupněte modul (obvykle demontáž krytu/krytů v motorovém prostoru dle konkrétního provedení).
- Před rozpojením si označte konektory (foto do telefonu výrazně pomůže při zpětném zapojení).
- Postupně odjistěte zámky konektorů a konektory odpojte – netahejte za kabeláž, pouze za těla konektorů.
- Uvolněte upevnění modulu (šrouby/klipy dle provedení) a modul vyjměte.
- Zkontrolujte stav protikusů konektorů na kabeláži: oxidace, povolené piny, vlhkost.
- Usaďte nový použitý modul do držáku a zajistěte jej upevněním.
- Zapojte všechny konektory zpět, vždy až na doraz a zacvakněte pojistky.
- Zkontrolujte, že žádný svazek není v tahu a kabely nejsou přiskřípnuté pod krytem.
- Namontujte zpět kryty a případné demontované díly.
- Připojte baterii.
- Zapněte zapalování a nechte vůz chvíli inicializovat systémy.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte běžnou funkci elektriky (start, dobíjení, základní spotřebiče) a zda se neobjevují výpadky napájení.
- Zkontrolujte, že modul i konektory se nadměrně nezahřívají a že je vše správně zaklapnuté.
5) Nejčastější chyby při montáži + jak jim předejít
- Neodpojená baterie → riziko zkratu/poškození elektroniky; vždy odpojit před demontáží.
- Nedocvaknutý konektor → náhodné výpadky; po zapojení vždy zkontrolovat zámky a dosednutí.
- Záměna konektorů → pomůže označení a fotodokumentace před rozpojením.
- Ignorování oxidace → vyčistit kontakty a řešit příčinu vlhkosti, jinak se závada může vrátit.
Důvody, proč dochází k poničení dílu
- Vlhkost a koroze v oblasti modulu a konektorů (zatékání, kondenzace).
- Oxidace kontaktů a přechodové odpory vedoucí k zahřívání.
- Přetížení okruhů (např. dlouhodobě vysoký odběr) a následné tepelné namáhání.
- Zkraty v kabeláži nebo poškozené konektory, které postupně ničí modul.
- Neodborné zásahy (nevhodné pojistky, nečistoty v pojistkových pozicích, hrubá manipulace).
