Popis

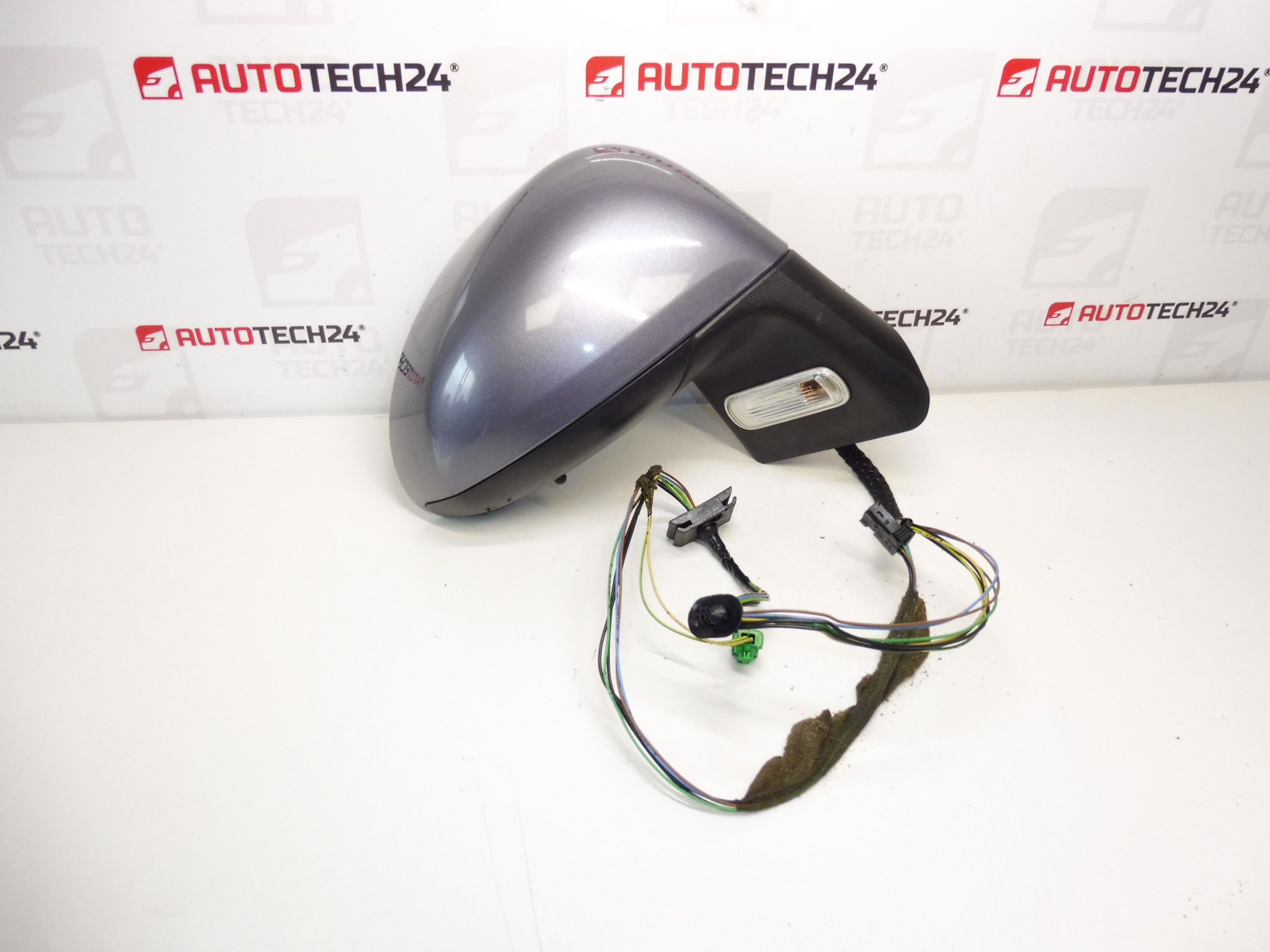

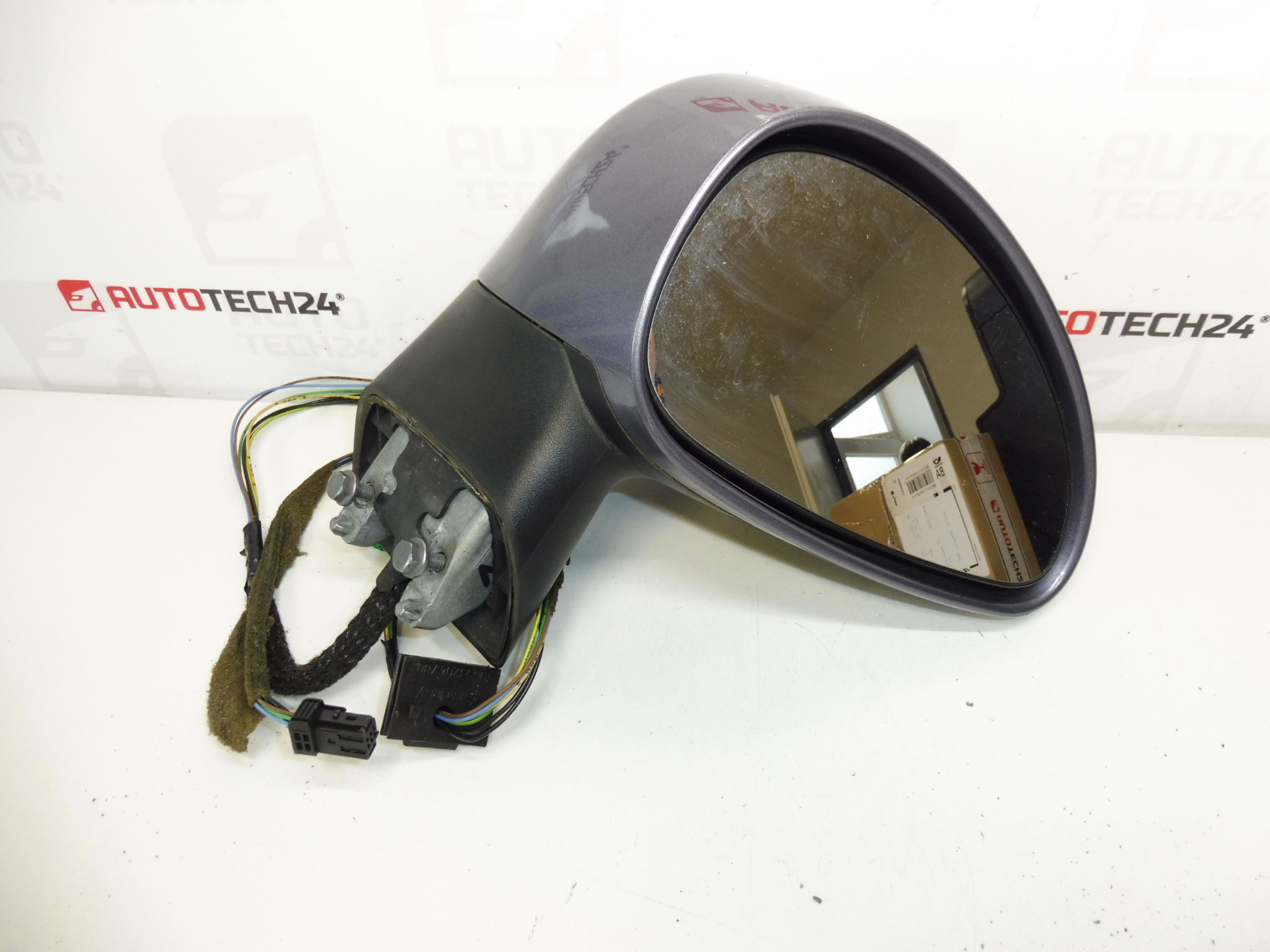

Pravé zpětné zrcátko pro vozy CITROEN C4 první série
Barva KTC – LAK IRIDIS
Elektricky ovládané, teplotní senzor
Dveře spolujezdce
7 PINů 5+2
Popis dílu
Použité pravé zpětné zrcátko je určeno pro Citroën C4 a jde o díl z kategorie karosářských prvků, který je důležitý jak pro bezpečný výhled, tak pro správnou funkci elektrického ovládání. Díky provedení v barvě KTC – lak Iridis může být vhodnou volbou pro výměnu poškozeného originálního dílu bez nutnosti dalších úprav vzhledu.
Zrcátko je vybaveno elektrickým ovládáním a obsahuje také teplotní senzor. Pro mechaniky i domácí kutily je důležitá informace o konektoru 7 PINů 5+2, která pomáhá při porovnání se stávajícím dílem před montáží. Jedná se o pravou stranu, tedy stranu spolujezdce.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 první série
- Další čísla: 1608065580, KTC
Kódy produktů
- Kódy produktů: 8149ZV, 1608065580, KTC
- Modely ze štítků/podkladů: Citroën C4
Doporučení k montáži
Obecně/typicky pro výměnu vnějšího elektricky ovládaného zpětného zrcátka platí, že přesný postup se může lišit podle konkrétního provedení vozu. Před samotnou montáží je vždy vhodné pečlivě porovnat nový a původní díl.
1) Před montáží
- Zkontrolujte, zda jde skutečně o pravé zrcátko pro stranu spolujezdce.
- Porovnejte konektor 7 PINů 5+2, tvar těla zrcátka, uchycení a celkové provedení se starým kusem.
- Prověřte stav kabeláže, konektoru, krytu i upevňovacích míst použitého dílu.
- Ověřte, zda není poškozený mechanismus elektrického ovládání a zda zrcátko nevykazuje praskliny nebo vůle.
- Pokud je důležitý vzhled vozu, porovnejte také barvu KTC – lak Iridis.
2) Potřebné nářadí a materiál
- Běžná sada ručního nářadí
- Nástroje pro šetrné uvolnění vnitřních plastových krytů
- Čisticí prostředek na kontakty a hadřík
- Ochranné rukavice
3) Postup montáže krok za krokem
- Zaparkujte vozidlo na bezpečném místě a vypněte zapalování.
- Otevřete dveře spolujezdce a připravte si přístup k vnitřnímu krytu v místě uchycení zrcátka.
- Opatrně demontujte vnitřní krycí plast tak, aby nedošlo k poškození úchytů.
- Odpojte elektrický konektor původního zrcátka.
- Povolte upevnění starého zrcátka a při demontáži jej přidržujte, aby nespadlo a nepoškodilo lak nebo dveře.
- Vyjměte původní díl a porovnejte jej s novým kusem včetně konektoru, uchycení a tvaru základny.
- Vyčistěte dosedací plochu a zkontrolujte, zda v místě montáže nejsou nečistoty nebo poškození.
- Usaďte náhradní zrcátko na své místo a správně vyrovnejte jeho uchycení.
- Namontujte upevňovací prvky a dotahujte je rovnoměrně, aby zrcátko správně sedělo.
- Připojte elektrický konektor a zkontrolujte, že kabel není skřípnutý ani zbytečně napnutý.
- Před nasazením vnitřního krytu vyzkoušejte základní funkci elektrického ovládání.
- Po ověření funkce namontujte zpět krycí plast a zkontrolujte finální usazení dílu.
4) Kontroly po montáži a ověření funkce
- Zkontrolujte, zda je zrcátko pevně uchycené a nevykazuje vůli.
- Ověřte funkci elektrického ovládání ve všech směrech.
- Prověřte, zda konektor drží správně a nevzniká výpadek funkce při pohybu dveří.
- Po montáži seřiďte polohu zrcátka pro běžný provoz.
- Je-li ve voze využíván teplotní údaj z tohoto prvku, ověřte i správnou funkci teplotního senzoru.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna pravé a levé strany – vždy porovnávejte orientaci a stranu montáže před nasazením.
- Neporovnání konektoru – před montáží zkontrolujte počet pinů i provedení zapojení.
- Poškození plastových krytů – používejte vhodné nástroje na demontáž obložení a pracujte bez násilí.
- Skřípnutá kabeláž – před finálním složením ověřte správné vedení vodičů.
- Nedostatečné usazení zrcátka – po dotažení zkontrolujte stabilitu a přiléhání k dosedací ploše.
Důvody, proč dochází k poničení dílu
- Poškození při parkování nebo kontaktu s jiným vozidlem či překážkou
- Nárazy a vibrace vedoucí k prasknutí krytu nebo uvolnění mechanismu
- Opotřebení elektrického ovládání v důsledku dlouhodobého používání
- Poškození kabeláže nebo konektoru vlivem stáří a vlhkosti
- Prasknutí nebo narušení zrcátka při mechanickém namáhání
- Vliv povětrnostních podmínek na lak, plastové části a elektrické prvky
