Popis
Přijímač telematiky CONTINENTAL NAC Wave3 pro vozy Stellantis
Je nutné nahrát a nastavit k vozu diagnostikou
Je z Citroen Berlingo 2020
Popis dílu

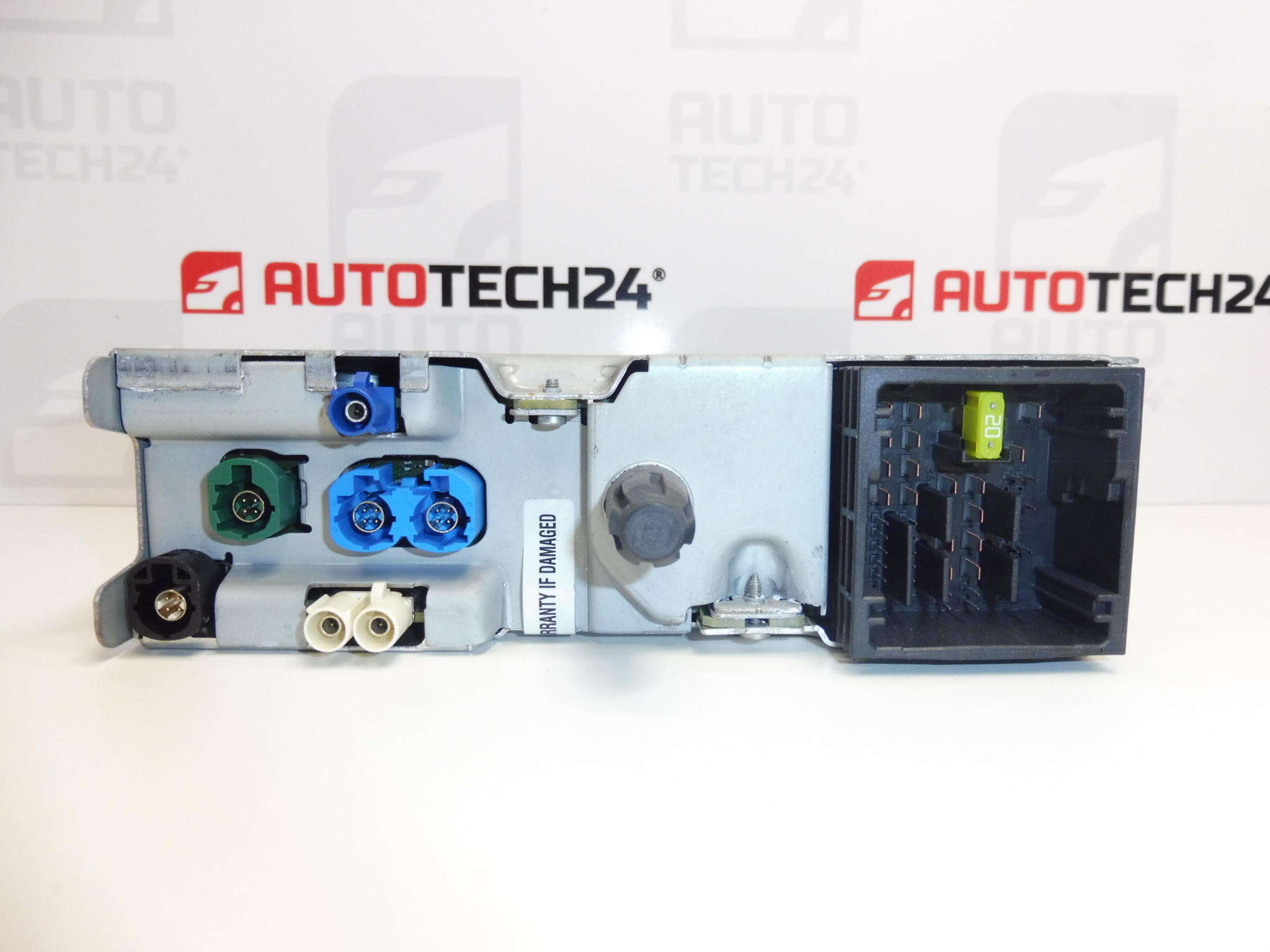

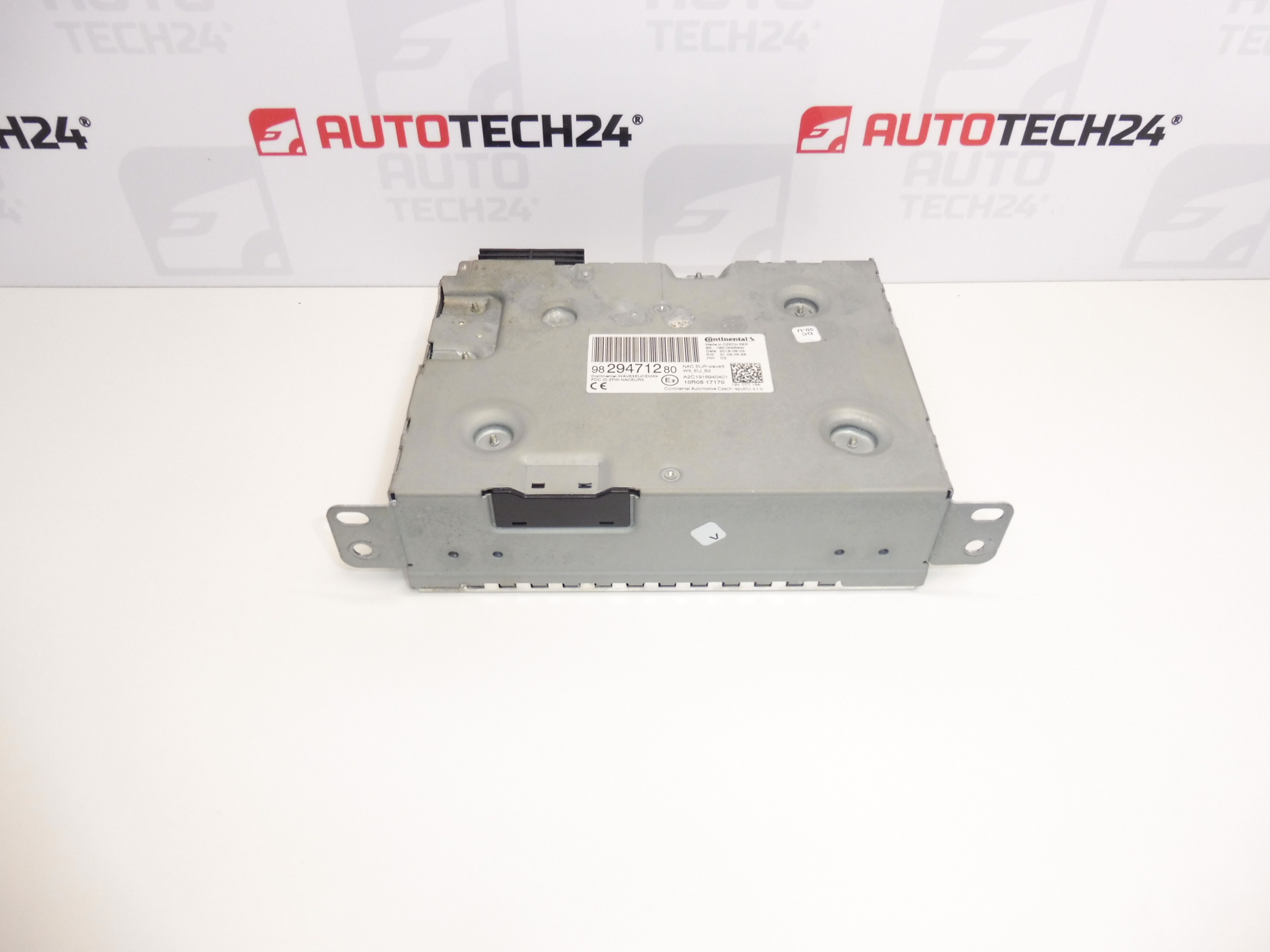

Použitý přijímač telematiky Continental NAC Wave3 s číslem 9829471280 je elektronický díl systému infotainmentu vozu. Je vhodnou volbou při hledání náhradní jednotky za poškozený nebo nefunkční původní přijímač. U tohoto typu dílu je důležité porovnat nejen označení NAC Wave3, ale také produktová čísla, konektory a provedení původní jednotky.
Nabízený kus pochází z vozu Citroen Berlingo 2020. V podkladech je veden u modelů Citroën Berlingo K9, OPEL COMBO E K9 a PEUGEOT RIFTER. Toto zařazení samo o sobě nepotvrzuje použitelnost ve všech variantách jejich výbavy. Po montáži je nutné nahrání a nastavení k vozu pomocí diagnostiky, proto s tímto úkonem počítejte při plánování výměny.
Technické informace
- Výrobce: Continental
- Model: Citroën Berlingo K9 | OPEL COMBO E K9 | PEUGEOT RIFTER
- Typ dílu: přijímač telematiky
- Označení jednotky: NAC Wave3
- Hlavní produktové číslo: 9829471280
- Další čísla: 1635515480, 1680428380
- Původ dílu: Citroen Berlingo 2020
- Stav: použitý díl
- Požadavek na zprovoznění: nahrání a nastavení k vozu diagnostikou
Kódy produktů
Kódy produktů: 9829471280, 1635515480, 1680428380.
Při výběru porovnejte čísla s označením původního přijímače. Uvedená čísla pocházejí z podkladů k nabídce; bez dalších technických údajů z nich nelze vyvozovat univerzální zaměnitelnost všech provedení.
Doporučení k montáži
Obecně pro tento typ elektronického dílu platí následující postup. Přesná demontáž, přístup k jednotce a způsob diagnostického nastavení závisejí na konkrétním modelu a provedení vozu. Montáž je vhodné svěřit pracovníkovi se zkušenostmi s automobilovou elektronikou a odpovídající diagnostikou.
1) Před montáží
- Porovnejte produktová čísla, označení NAC Wave3, tvar skříně, uchycení a konektory se starým kusem.
- Prohlédněte použitý díl: zkontrolujte konektorové piny, západky, upevňovací místa a případné stopy vlhkosti, koroze nebo přehřátí.
- Před výměnou prověřte napájení, příslušné jištění a kabeláž vozu. Závada těchto částí se může projevovat podobně jako porucha přijímače.
- Je-li původní jednotka dostupná diagnostikou, zaznamenejte její identifikaci a dostupné nastavení pro následné zprovoznění.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým spojům a plastové pomůcky pro šetrnou demontáž obložení.
- Svítilna, ochranné pomůcky a prostředky vhodné k šetrnému čištění elektrických konektorů, pokud je čištění potřeba.
- Diagnostické vybavení umožňující požadované nahrání a nastavení jednotky k vozu.
- Vhodné zařízení pro stabilizaci napájení při programování, pokud jej vyžaduje použitý servisní postup.
3) Postup montáže krok za krokem
- Zaznamenejte původní projevy závady a podle možností proveďte diagnostiku před demontáží.
- Vypněte zapalování, nechte elektronické systémy přejít do klidového stavu a odpojte baterii podle postupu výrobce vozu.
- Demontujte potřebné kryty nebo obložení podle servisní dokumentace. Plastové úchyty uvolňujte bez násilí.
- Zdokumentujte vedení kabelů a zapojení konektorů, aby bylo možné zachovat původní uspořádání.
- Uvolněte uchycení původního přijímače a odpojte konektory pomocí jejich pojistek. Netahejte za vodiče.
- Zkontrolujte kabeláž a protikusy konektorů. Poškozené kontakty nebo známky zatékání vyřešte před připojením náhradního dílu.
- Porovnejte obě jednotky a připojte náhradní přijímač. Konektory musejí dosednout a zajistit se bez nadměrné síly.
- Upevněte jednotku původním způsobem a veďte kabeláž tak, aby nebyla skřípnutá, napnutá ani vedena přes ostré hrany.
- Obnovte napájení podle postupu výrobce a proveďte požadované nahrání a nastavení k vozu diagnostikou. Během tohoto procesu nepřerušujte napájení ani diagnostické spojení.
- Ověřte funkci přijímače a po úspěšné kontrole dokončete zpětnou montáž obložení.
4) Kontroly po montáži a ověření funkce
Zkontrolujte komunikaci jednotky s vozem, reakce ovládání a funkce infotainmentu, které jsou součástí konkrétní výbavy. Diagnostikou prověřte případné přetrvávající závady a ověřte opakované vypnutí a spuštění systému. Pokud následuje zkušební jízda, sledujte stabilitu provozu; nastavování a podrobné kontroly provádějte pouze při bezpečném stání.
5) Nejčastější chyby při montáži a jak jim předejít
- Výběr pouze podle vzhledu: porovnejte také čísla, označení a provedení konektorů.
- Vynechání diagnostického nastavení: u tohoto kusu je nahrání a nastavení k vozu výslovně požadováno.
- Manipulace pod napětím: dodržte předepsaný postup vypnutí a odpojení napájení.
- Poškození konektorů: nejprve uvolněte pojistky a nikdy nepřipojujte konektory silou.
- Přerušení programování: před zahájením zajistěte podmínky napájení a spojení požadované servisním postupem.
Důvody, proč dochází k poničení dílu
U přijímačů telematiky mohou obecně vést k poruše následující vlivy. Nejde o zjištěné závady nabízeného kusu:
- Vlhkost a zatékání, které mohou způsobit korozi kontaktů a poškození elektroniky.
- Nestabilní napájení nebo elektrické přepětí, jež zatěžují elektronické obvody.
- Tepelné namáhání a stárnutí součástek, které mohou vést k nepravidelným výpadkům.
- Mechanické poškození při nešetrné demontáži, zejména poškození konektorů a upevnění.
- Nevhodný zásah do softwaru nebo přerušené nahrávání, které mohou znemožnit správné spuštění jednotky.
