Popis

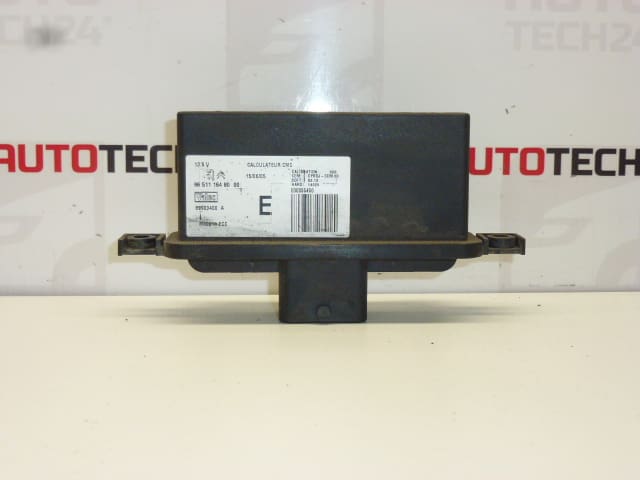

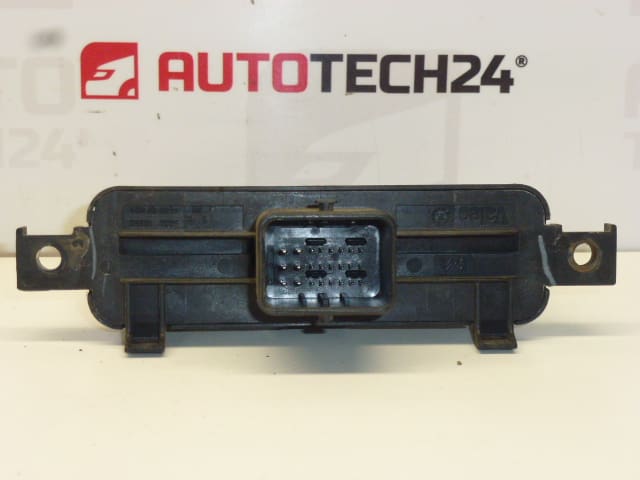

Řídící jednotka – jednotka automatické korekce světlometů pro vozy CITROEN C4 a C5 II
Popis dílu
Tato řídící jednotka světel Valeo (xenon řídicí jednotka pro automatickou korekci světlometů) je určená pro vozy Citroën/Peugeot v rámci platformy Stellantis a podle podkladů pasuje na Citroën C4 a Citroën C5 II. Jde o klíčový prvek systému, který zajišťuje správnou funkci automatického naklápění/korekce světlometů – důležité jak pro bezpečnost, tak pro bezproblémovou technickou kontrolu.
Pokud hledáte díl podle čísla, rozhodující jsou originální kódy PSA: 9651116480 a 6224K8 (uvedena jsou i další související označení).
Technické informace
- Výrobce: Valeo
- Model: Citroën C4; Citroën C5 II
- Další čísla: 9651116480 00; 6224R6; 6224R5; NFP
Kódy produktů
- Kódy produktů: 9651116480; 6224K8; 6224R6; 6224R5; 9651116480 00; NFP
Doporučení k montáži
Obecně/typicky pro tento typ řídící jednotky platí, že přesný postup se může lišit podle konkrétní výbavy a provedení vozu. Níže je praktický, bezpečný postup pro výměnu elektrické řídící jednotky korekce světlometů.
1) Před montáží
- Zkontrolujte shodu čísla dílu na štítku: 9651116480 a/nebo 6224K8 (případně 6224R6, 6224R5).
- Porovnejte typ a zajištění konektorů a jejich mechanický stav (ulomené západky, vytažené piny, koroze).
- Prohlédněte tělo jednotky: praskliny, stopy vlhkosti, oxidace, známky přehřátí.
2) Potřebné nářadí a materiál
- Základní sada bitů/ráčny a šroubováků (dle uchycení ve voze)
- Plastové páčidlo na demontáž krytů
- Čistič elektrických kontaktů (dle potřeby) a suchý hadřík
- Ochranné rukavice
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíč/odstavte vůz do klidového režimu.
- Odpojte baterii (typicky mínus pól) a vyčkejte krátkou chvíli, než se systémy uspí.
- Získejte přístup k jednotce – demontujte potřebné kryty/obložení tak, aby nedošlo k poškození úchytů.
- Vyfoťte si zapojení a vedení kabeláže pro jistotu správné zpětné montáže.
- Uvolněte konektory: odjistěte pojistky/západky a konektor vytáhněte bez páčení za kabely.
- Odšroubujte/odejměte upevnění jednotky a jednotku vyjměte.
- Porovnejte starý a nový kus (tvar, konektory, označení) a až poté jednotku usaďte na místo.
- Jednotku upevněte do držáku/na uchycení tak, aby seděla bez pnutí.
- Připojte konektory nadoraz a zajistěte je pojistkami; zkontrolujte, že drží a nejsou „napůl“ zacvaknuté.
- Vraťte demontované kryty a zkontrolujte, že kabeláž nikde nedře ani není skřípnutá.
- Připojte baterii.
- Zapněte zapalování a ověřte funkci systému světlometů (typicky inicializační pohyb/korekce dle výbavy vozu).
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že světla pracují stabilně a nedochází k výpadkům při otřesech (projeďte krátký úsek po nerovnostech).
- Zkontrolujte, zda nejsou uvolněné konektory a zda se jednotka nepohybuje v uchycení.
- Pokud má vůz diagnostiku pro světla, je vhodné po výměně provést kontrolu chyb (dle možností servisu).
5) Nejčastější chyby při montáži + jak jim předejít
- Odpojování/připojování konektorů pod napětím → vždy odpojit baterii.
- Vytahování konektoru za kabely → vždy držet za tělo konektoru a odjistit pojistku.
- Nedocvaknutý konektor → po připojení lehce zkontrolovat tahem, že je zajištěný.
- Záměna jednotky podle špatného čísla → vždy ověřit shodu kódů (9651116480 / 6224K8).
- Vniknutí vlhkosti/oxidace v konektoru → před montáží očistit kontakty a zajistit suché prostředí.
Důvody, proč dochází k poničení dílu
- Vlhkost a koroze v konektorech nebo v okolí jednotky, oxidace pinů.
- Přepětí/kolísání napětí v palubní síti (např. nevhodné odpojování baterie, slabá baterie, problémy dobíjení).
- Špatný kontakt – povolené nebo nedocvaknuté konektory, vymačkané piny.
- Mechanické poškození (náraz, vibrace, prasklé uchycení) a následné namáhání elektroniky.
- Závady v souvisejících částech systému světlometů, které mohou jednotku dlouhodobě přetěžovat.
