Popis

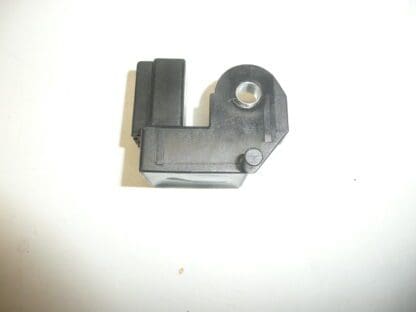

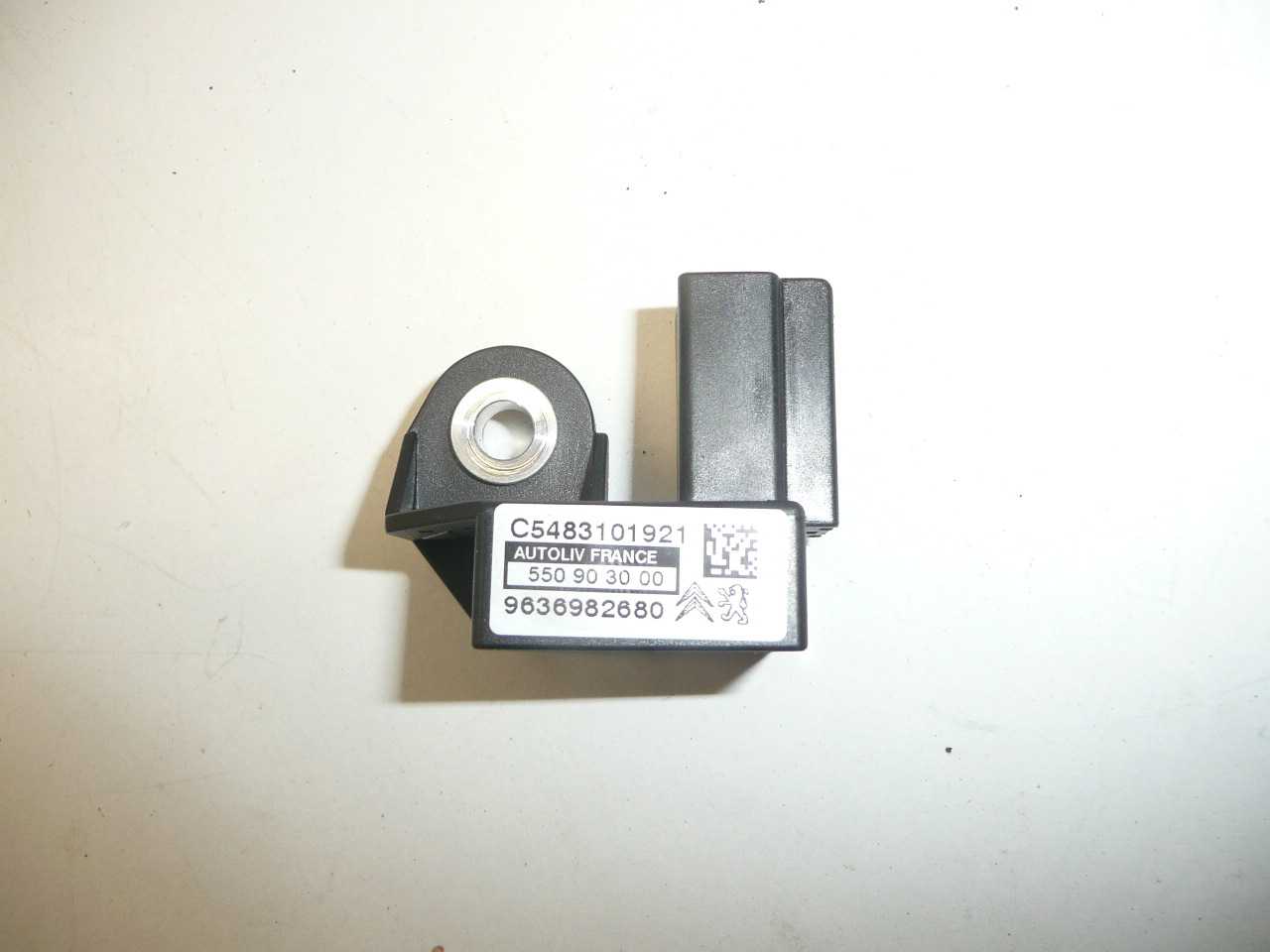

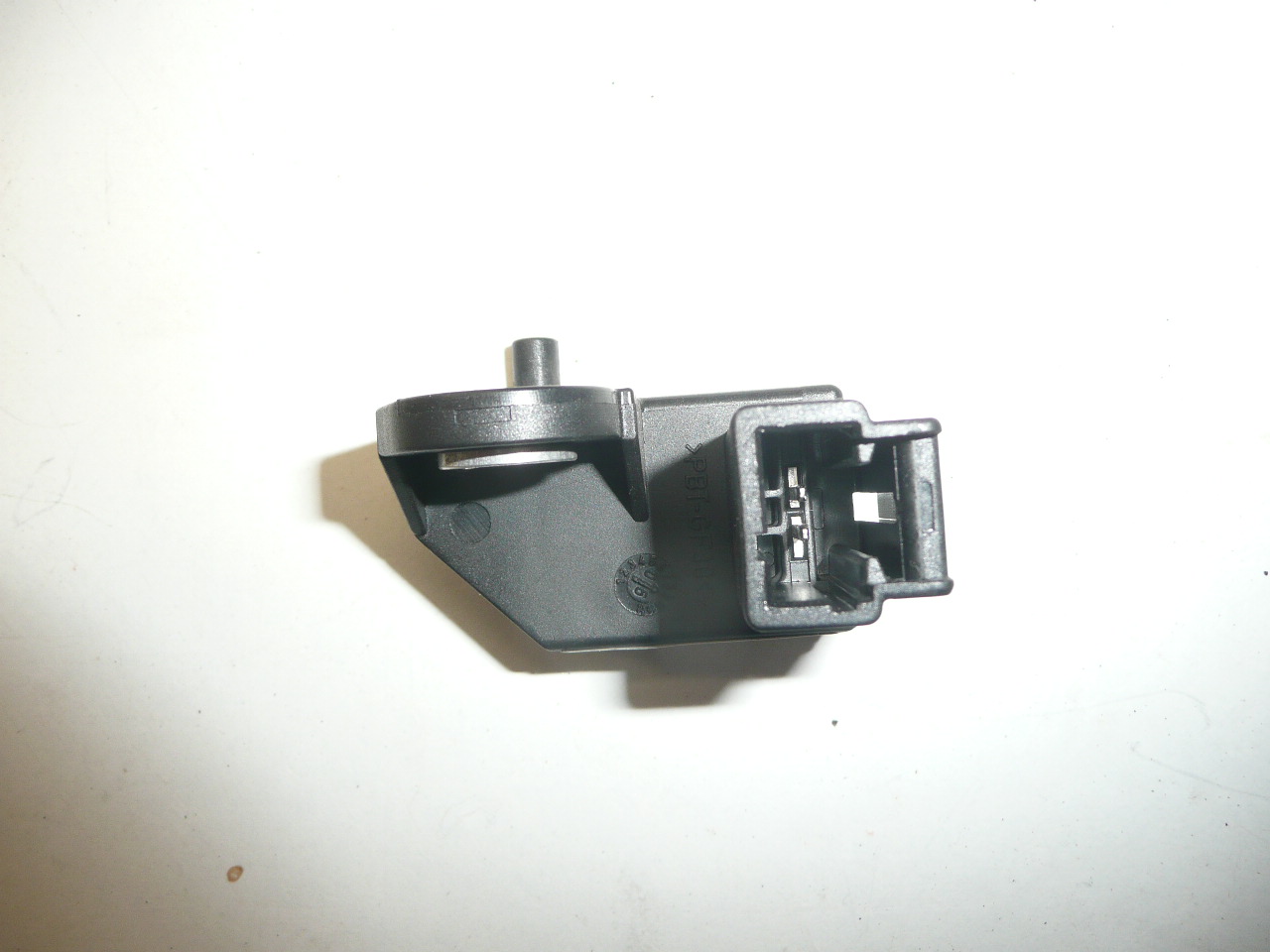

Snímač (senzor) bočního nárazu pro vozy Citroen PEUGEOT
Popis dílu
Senzor nárazu Stellantis pro systémy airbagů u vozů Citroën/Peugeot. Je určen k detekci bočního nárazu a předává informaci do airbagového systému, který na základě signálu vyhodnocuje situaci. Při výměně je klíčové řídit se shodou produktových kódů (např. 9636982680, 8216H3) a provést pečlivou kontrolu konektoru i uchycení, aby senzor správně seděl a fungoval.
Technické informace
- Výrobce: Stellantis
- Model: neuvedeno
- Další čísla: 550903000, NFP
Kódy produktů
- Kódy produktů: 9636982680, 8216H3
Doporučení k montáži
Upozornění: Jde o díl související se systémem airbagů. Obecně/typicky platí, že při práci na airbagových prvcích je nutné postupovat maximálně opatrně a dodržet bezpečnostní postupy výrobce; přesné kroky se mohou lišit podle konkrétního modelu a provedení vozu.
1) Před montáží
- Porovnejte nový a původní díl: shoda kódů 9636982680 / 8216H3, tvaru, konektoru, zajištění konektoru a uchycení.
- Zkontrolujte, zda není poškozený konektor (ohnuté piny, praskliny), tělo senzoru a dosedací/upevňovací plocha.
- Pokud byl vůz po nehodě, zkontrolujte také kabeláž a konektory v okolí (přiskřípnutí, přetržení, koroze).
2) Potřebné nářadí a materiál
- Základní sada ručního nářadí (ráčna/nástavce, šroubováky dle provedení).
- Čisticí prostředek na kontakty (dle potřeby) a čistý hadřík.
- Diagnostika vhodná pro PSA (pro kontrolu stavu systému po montáži).
3) Postup montáže krok za krokem
- Vypněte zapalování, vyjměte klíč a zajistěte vozidlo proti pohybu.
- Odpojte baterii a vyčkejte, než se systém bezpečně vypne (dle postupu výrobce).
- Zpřístupněte senzor (demontáž krytů/obložení se liší podle vozu – postupujte podle servisního manuálu).
- Opatrně odpojte elektrický konektor; netahejte za kabeláž, uvolněte pojistku konektoru.
- Demontujte původní senzor z uchycení.
- Zkontrolujte dosedací plochu a uchycení, případně očistěte bez hrubého broušení či deformací.
- Namontujte senzor do uchycení ve stejné poloze jako původní kus.
- Připojte konektor a ověřte, že je správně zacvaknutý a zajištěný.
- Namontujte zpět všechny demontované kryty/obložení.
- Připojte baterii.
- Zapněte zapalování a zkontrolujte kontrolky systému airbagů dle standardního chování vozu.
- Proveďte diagnostickou kontrolu a případně smažte uložené závady, pokud to situace a postup výrobce umožňuje.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že konektor drží, kabeláž není v tahu a nic se neviklá.
- Zkontrolujte, zda se nehlásí výstraha airbagu; následně proveďte kontrolu diagnostikou.
- Po krátké jízdě znovu ověřte, že se neobjevila kontrolka nebo hlášení chyby.
5) Nejčastější chyby při montáži + jak jim předejít
- Manipulace bez odpojené baterie → vždy odpojit a dodržet bezpečnostní postup výrobce.
- Nezajištěný konektor (nedocvaknutá pojistka) → po zapojení vždy mechanicky zkontrolovat zajištění.
- Záměna dílu podle vzhledu místo kódu → vždy kontrolovat shodu 9636982680 / 8216H3.
- Poškozená kabeláž po nehodě → před montáží pečlivě zkontrolovat vedení a konektory.
Důvody, proč dochází k poničení dílu
- Nehoda/boční náraz a následné mechanické poškození senzoru nebo jeho uchycení.
- Poškození kabeláže či konektoru (vytahání, přiskřípnutí, uvolněné piny).
- Vlhkost a koroze v konektoru, případně znečištění kontaktů.
- Neodborný zásah do elektroinstalace nebo nešetrná demontáž/interiérové rozborky.
