Siemens BSI F03-00 BG Citroën C3 C2 9650585880 1650881980

Popis

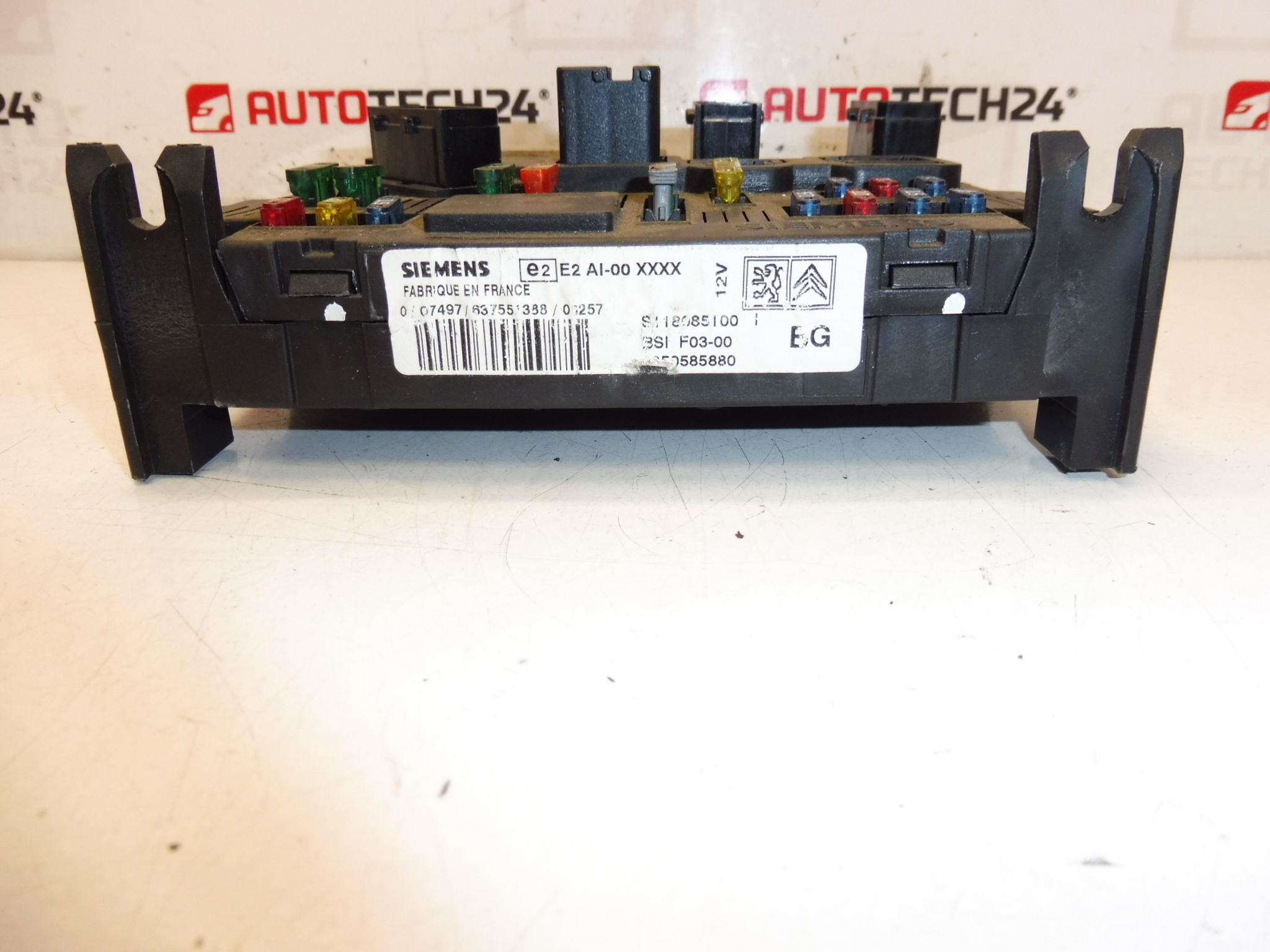

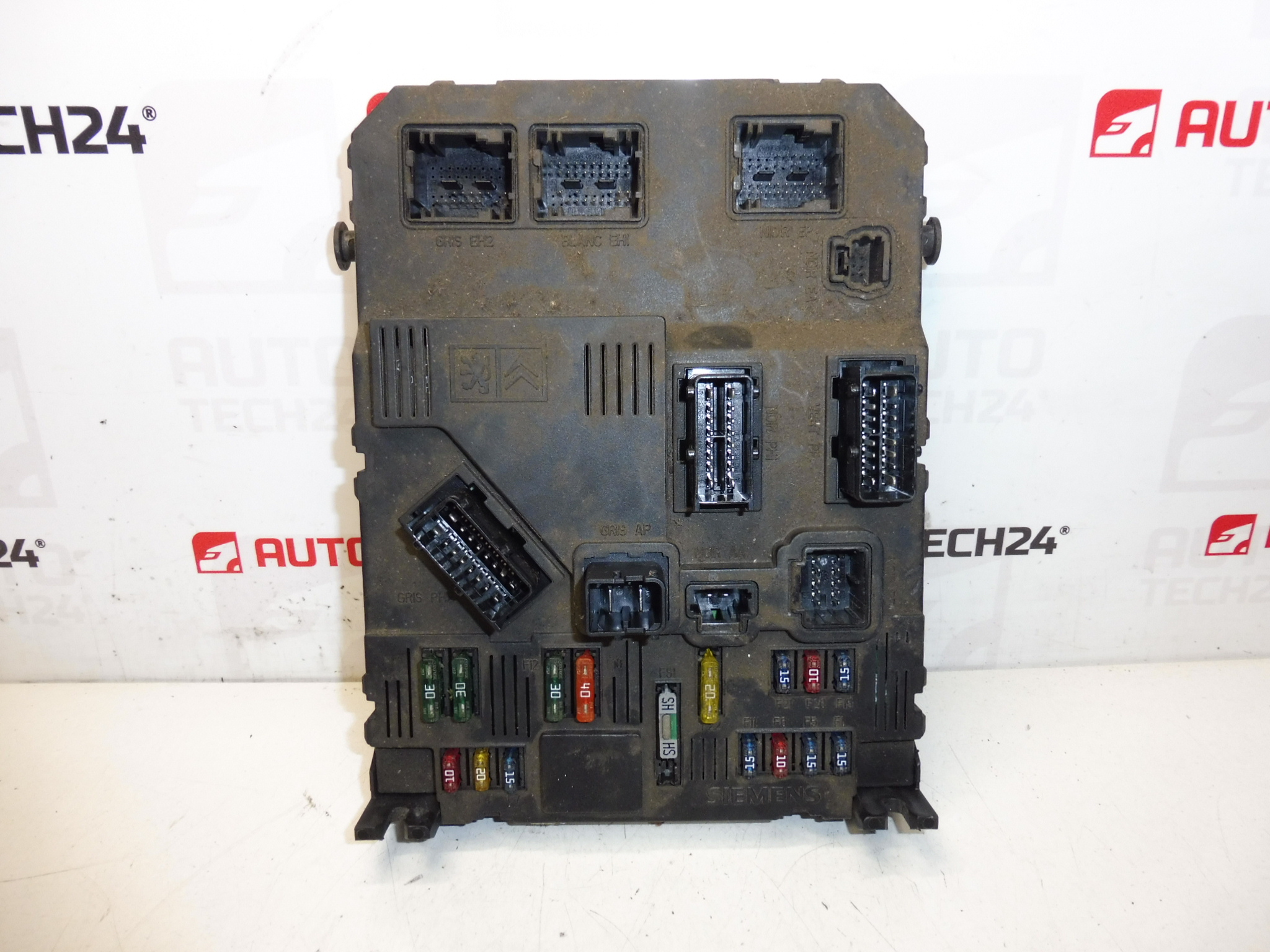

Řídící jednotka SIEMENS BSI F03-00 BG do modelů Citroen C2, C3 i Pluriel

Popis dílu

Tato použitá řídící jednotka BSI je určena pro vozy Citroën C2, Citroën C3 a Citroën C3 Pluriel. Jde o důležitý elektronický díl z kategorie komfortních a řídicích jednotek, který se často vyhledává podle přesného označení na štítku. Při výběru je proto zásadní porovnat všechny uvedené kódy.

Jednotka nese označení SIEMENS BSI F03-00 BG a je vhodná zejména pro mechaniky a zkušenější kutily, kteří hledají originální použitý díl pro opravu elektroniky vozu. Výhodou je možnost dohledání podle výrobního čísla i dalších označení uvedených přímo na dílu.

Technické informace

• Výrobce: Siemens
• Model: BSI F03-00 BG
• Další čísla: 9650585880, 1650881980, S118085100 I, NFP

Kódy produktů

• Kódy produktů: 9650585880, 1650881980, S118085100 I
• Modely ze štítků/podkladů: Citroën C2, Citroën C3, Citroën C3 Pluriel

Doporučení k montáži

U tohoto dílu jde o řídící jednotku BSI, proto je při výměně potřeba postupovat opatrně a s důrazem na správné odpojení a připojení elektroinstalace. Přesné kroky se mohou lišit podle konkrétního provedení vozu, obecně ale platí následující doporučení.

1) Před montáží

• Zkontrolujte, zda se shoduje označení SIEMENS BSI F03-00 BG i všechna důležitá čísla na štítku.
• Porovnejte konektory, jejich počet, tvar a mechanický stav s původním dílem.
• Prověřte, zda není poškozený obal jednotky, držáky, piny konektorů nebo západky.
• Před prací zajistěte vozidlo proti nechtěnému pohybu a připravte si bezpečné pracovní prostředí bez vlhkosti a statické elektřiny.

2) Potřebné nářadí a materiál

• Základní sada ručního nářadí
• Plastové páčidlo na demontáž krytů
• Čisté rukavice
• Přípravek na šetrné očištění konektorů, pokud je to potřeba
• Diagnostické vybavení pro následné přizpůsobení jednotky

3) Postup montáže krok za krokem

1. Vypněte zapalování a nechte vozidlo v klidovém režimu.
2. Odpojte akumulátor podle bezpečného postupu pro práci s elektronikou vozu.
3. Demontujte kryty nebo obložení, které brání přístupu k jednotce.
4. Opatrně odpojte všechny konektory ze staré jednotky bez násilí a bez páčení za kabeláž.
5. Uvolněte upevnění původního BSI a jednotku vyjměte.
6. Porovnejte starý a nový díl vedle sebe, zejména čísla, konektory a provedení skříně.
7. Usaďte náhradní jednotku na místo a upevněte ji stejným způsobem jako původní kus.
8. Připojte všechny konektory, každý musí zapadnout čistě a bez odporu.
9. Namontujte zpět demontované kryty a obložení.
10. Připojte akumulátor.
11. Proveďte potřebné diagnostické úkony dle typu jednotky a stavu vozidla.
12. Ověřte základní funkce elektroniky a komfortních systémů.

4) Kontroly po montáži a zkušební jízda/ověření funkce

• Zkontrolujte, zda jednotka komunikuje s vozidlem bez výpadků.
• Ověřte funkce, které jsou přes BSI běžně spravovány, například komfortní a elektrické prvky vozu.
• Po montáži sledujte, zda se neobjevují nestandardní projevy v elektroinstalaci.
• Pokud to stav opravy vyžaduje, proveďte i krátké ověření funkce při běžném provozu vozidla.

5) Nejčastější chyby při montáži + jak jim předejít

• Neshoda kódů na štítku – vždy porovnejte všechna čísla, ne pouze část označení.
• Poškození konektorů – konektory odpojujte i připojujte jemně, nikdy netahejte za vodiče.
• Montáž bez odpojení baterie – u řídicích jednotek může vést k poškození elektroniky.
• Přehlédnutí mechanického poškození – před montáží zkontrolujte skříň i piny konektorů.
• Podcenění diagnostiky po výměně – u BSI bývá správné uvedení do provozu zásadní pro funkčnost vozu.

Montáž a kódování – důležité

• Jednotka je použitá a je “spárovaná” s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

• Kolísání napětí v elektroinstalaci nebo nevhodná manipulace při připojování baterie.
• Vlhkost a oxidace, které mohou poškodit kontakty i samotnou elektroniku jednotky.
• Poškození konektorů při nešetrné demontáži nebo montáži.
• Zkrat v elektroinstalaci vozidla, který může ovlivnit funkci BSI.
• Stáří a dlouhodobé tepelné namáhání, které se může projevit poruchami elektronických součástek.
