Kompletní svazek klimatizace pro vozy Citroen C4 B7
Popis dílu

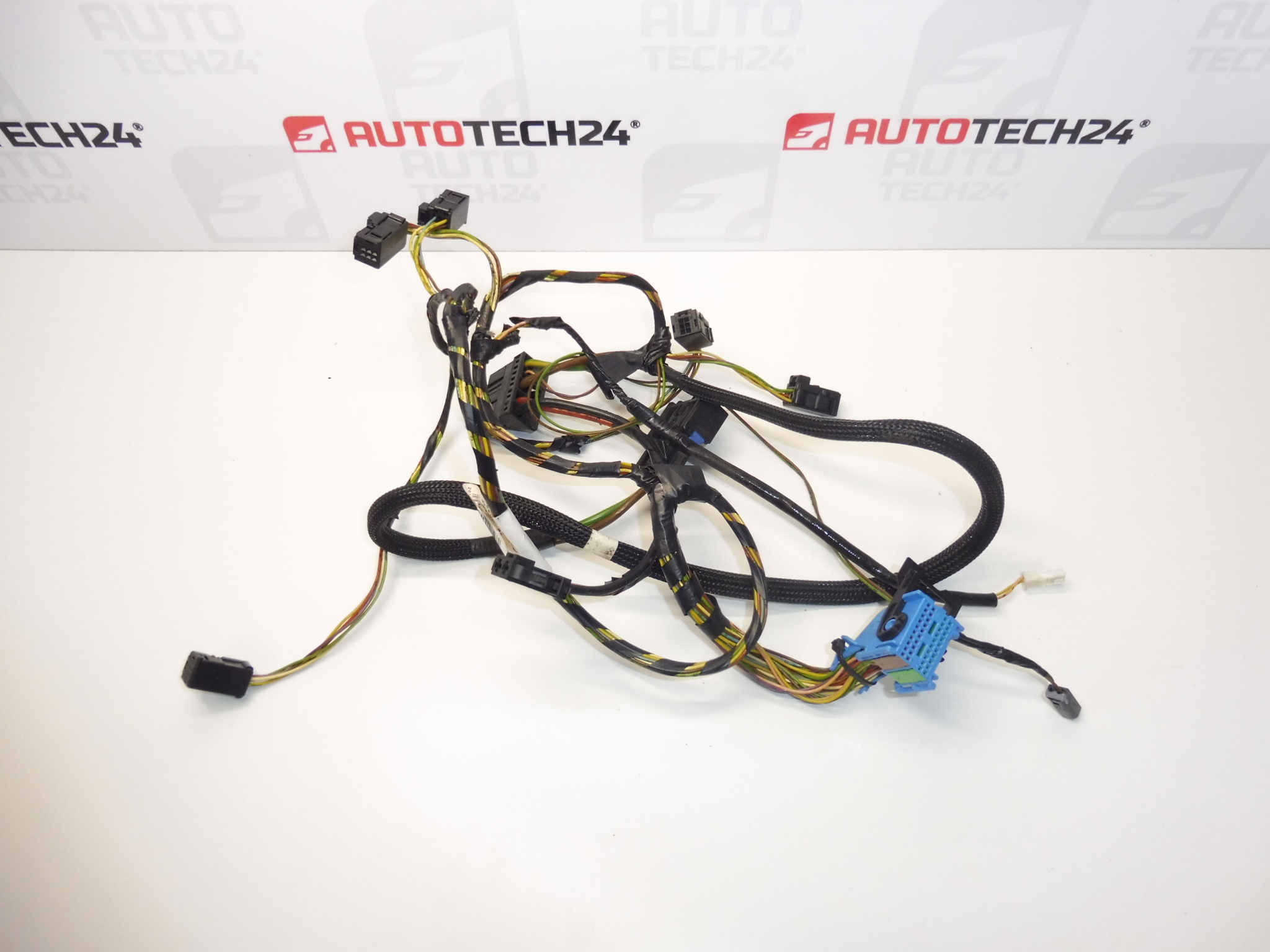

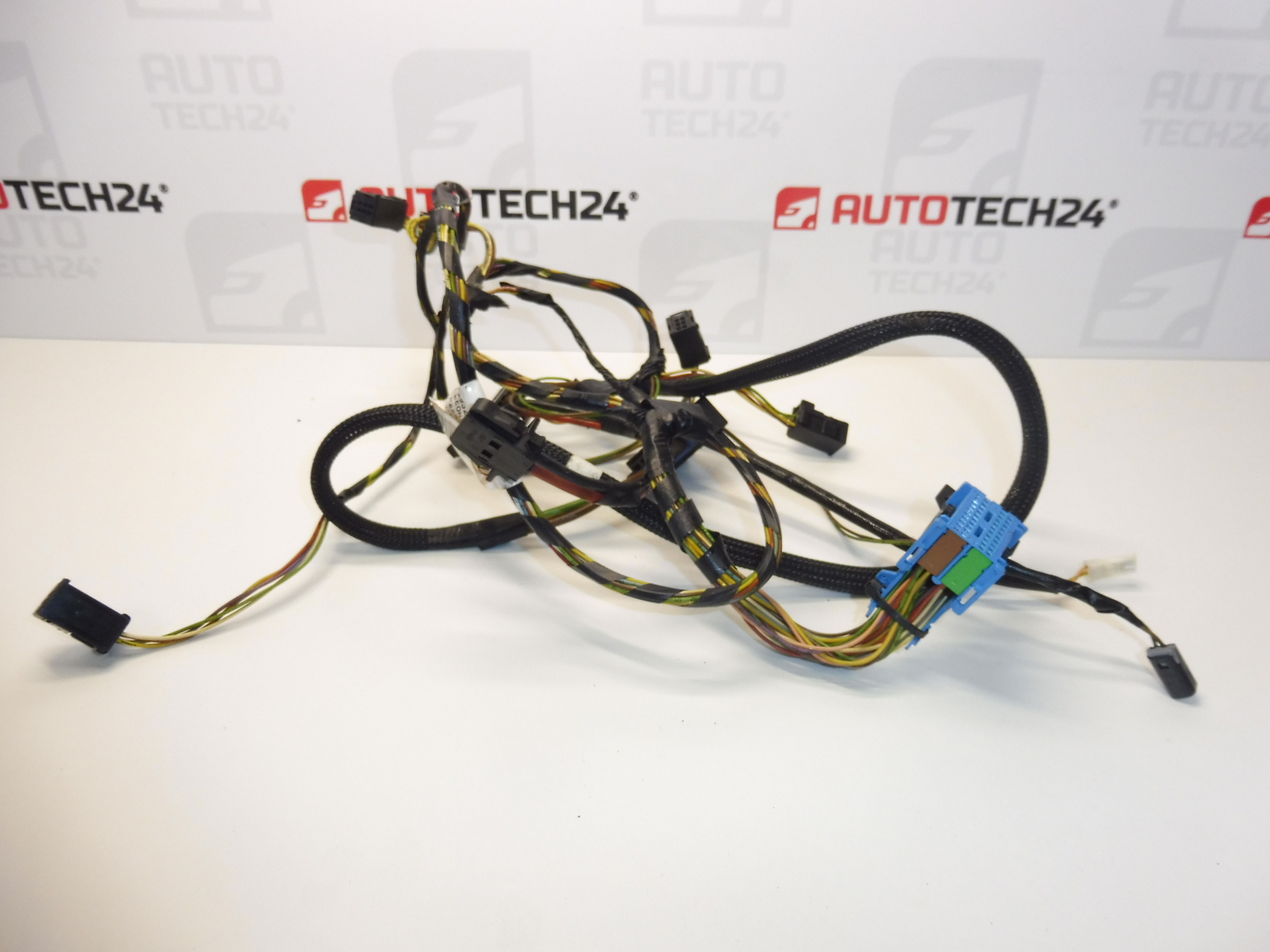

Použitý kabelový svazek klimatizace pro Citroen C4 B7, v podkladech označený také modelem Citroen C4 II. Slouží k elektrickému propojení součástí klimatizace a představuje řešení při výměně poškozené kabeláže. Při výběru se zaměřte především na označení T1008911F a 6436N7 a na shodu konektorů a provedení s původním svazkem.
Výměna celého odpovídajícího svazku může být praktičtější než jednotlivé opravy více poškozených vodičů nebo konektorů. Před výměnou je však vhodné potvrdit, že příčina závady skutečně spočívá v kabeláži, nikoli v některé z připojených součástí.
Technické informace
- Výrobce: neuvedeno
- Model: Citroen C4 II; v popisu uvedeno Citroen C4 B7
- Typ dílu: kabelový svazek klimatizace
- Stav: použitý díl
- Rozsah dle podkladů: kompletní svazek klimatizace
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: T1008911F, 6436N7
Obě označení využijte při hledání náhrady a porovnání s původním dílem. Vedle čísel zkontrolujte také počet a tvar konektorů, jejich osazení a rozvětvení kabeláže.
Doporučení k montáži
Následující doporučení představují obecný postup pro výměnu kabelového svazku klimatizace. Přesný přístup k dílu, rozsah demontáže a postup odpojení elektrické soustavy závisejí na konkrétním modelu a provedení vozu. Řiďte se servisní dokumentací výrobce.
1) Před montáží
- Porovnejte označení původního a náhradního svazku, délky větví, konektory, jejich zajištění a upevňovací body.
- Prohlédněte izolaci, ochranné obaly a místa ohybu. Zaměřte se na prodření, praskliny, stopy přehřátí a neodborné zásahy.
- Zkontrolujte kontakty konektorů: nesmějí být zatlačené, ohnuté nebo viditelně zkorodované.
- Zjistěte příčinu původní závady. Pokud poškození způsobila například vlhkost nebo nesprávné vedení kabeláže, odstraňte i tento problém.
2) Potřebné nářadí a materiál
Obvykle se hodí základní ruční nářadí, plastové demontážní pomůcky, vhodná pomůcka pro uvolnění konektorových pojistek, svítilna a prostředky pro označení jednotlivých větví. Pro elektrickou kontrolu lze použít multimetr a odpovídající schéma zapojení. Případné čisticí prostředky musí být určené pro elektrické kontakty a použité plasty.
3) Postup montáže krok za krokem
- Vypněte zapalování a podle postupu výrobce nechte elektronické systémy přejít do klidového stavu. Poté bezpečně odpojte baterii.
- Zpřístupněte svazek podle servisní dokumentace. Demontujte pouze součásti potřebné pro přístup a nepoužívejte násilí na plastové úchyty.
- Vyfotografujte původní vedení kabeláže, polohu odboček a upevňovací body. Jednotlivá připojení si označte.
- Uvolněte pojistky konektorů a rozpojujte je za jejich těla, nikoli tahem za vodiče.
- Postupně vyjměte svazek z držáků a příchytek. Sledujte, zda některá větev nezůstala připojená nebo zachycená.
- Vyjmutý a náhradní svazek položte vedle sebe a znovu porovnejte konektory, větvení a upevnění. Neshodné konektory neupravujte silou.
- Náhradní svazek veďte původní trasou. Zamezte napnutí vodičů, ostrým ohybům a kontaktu s ostrými hranami, pohyblivými nebo horkými částmi.
- Zapojte konektory a ověřte uzamčení jejich pojistek. Svazek zajistěte v určených držácích tak, aby nebyl sevřený nebo volně zavěšený.
- Před zakrytováním zkontrolujte všechna připojení a místa možného přiskřípnutí. Vraťte demontované součásti a obnovte napájení podle postupu výrobce.
4) Kontroly po montáži a ověření funkce
Ověřte reakce ovládání klimatizace a dostupné provozní režimy podle výbavy vozu. Sledujte případné výpadky, zápach přehřívající se izolace nebo chybová hlášení. Pokud závada přetrvává, pokračujte diagnostikou podle schématu zapojení místo nahodilého přepojování vodičů. Krátkou zkušební jízdu proveďte až po bezpečném dokončení montáže.
5) Nejčastější chyby při montáži a jak jim předejít
- Tahání za vodiče: konektory rozpojujte až po odjištění a uchopením za tělo.
- Nedocvaknuté pojistky: každé spojení po zapojení lehce ověřte bez namáhání kabeláže.
- Nesprávná trasa svazku: dodržte původní vedení a využijte dokumentaci pořízenou před demontáží.
- Přiskřípnutí při montáži krytů: před jejich upevněním zkontrolujte volný prostor kolem vodičů.
- Ponechání původní příčiny poškození: odstraňte zdroj vlhkosti, odírání nebo přehřívání ještě před uvedením do provozu.
Důvody, proč dochází k poničení dílu
U kabelových svazků obecně vzniká poškození především mechanickým namáháním, působením prostředí nebo nesprávným zásahem do elektroinstalace. Nejde o popis zjištěných vad tohoto konkrétního kusu.
- Prodření izolace o okolní součásti při uvolněném nebo nesprávném uchycení.
- Lámání vodičů v namáhaných ohybech a u vstupů do konektorů.
- Vlhkost a následná koroze kontaktů, které mohou způsobovat přerušovaný kontakt.
- Tepelné namáhání izolace nebo přehřívání vadného elektrického spoje.
- Poškození pojistek konektorů při nešetrné demontáži.
- Nevhodné předchozí opravy, nechráněné spoje nebo chybné vedení kabeláže.
