Popis

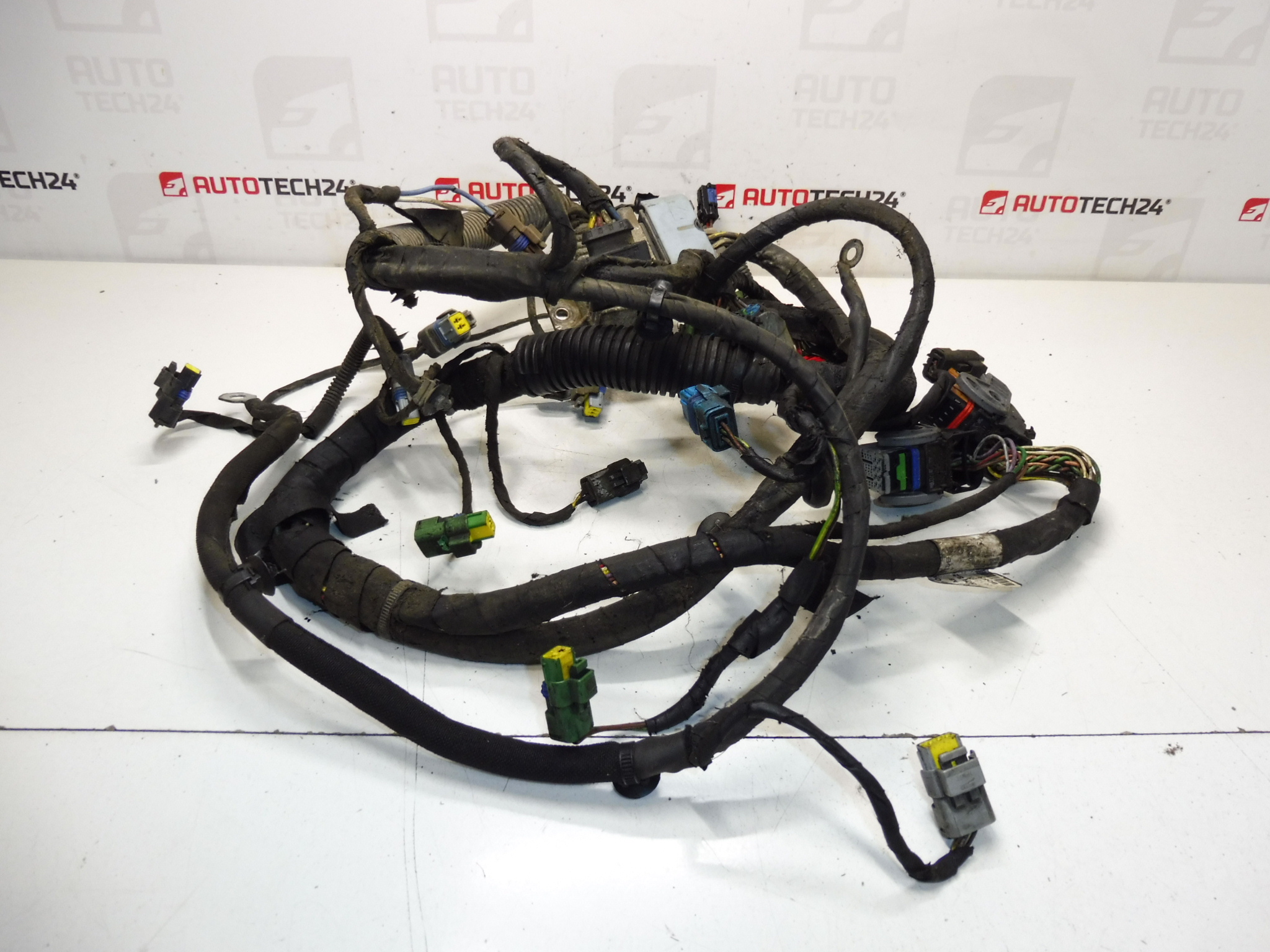

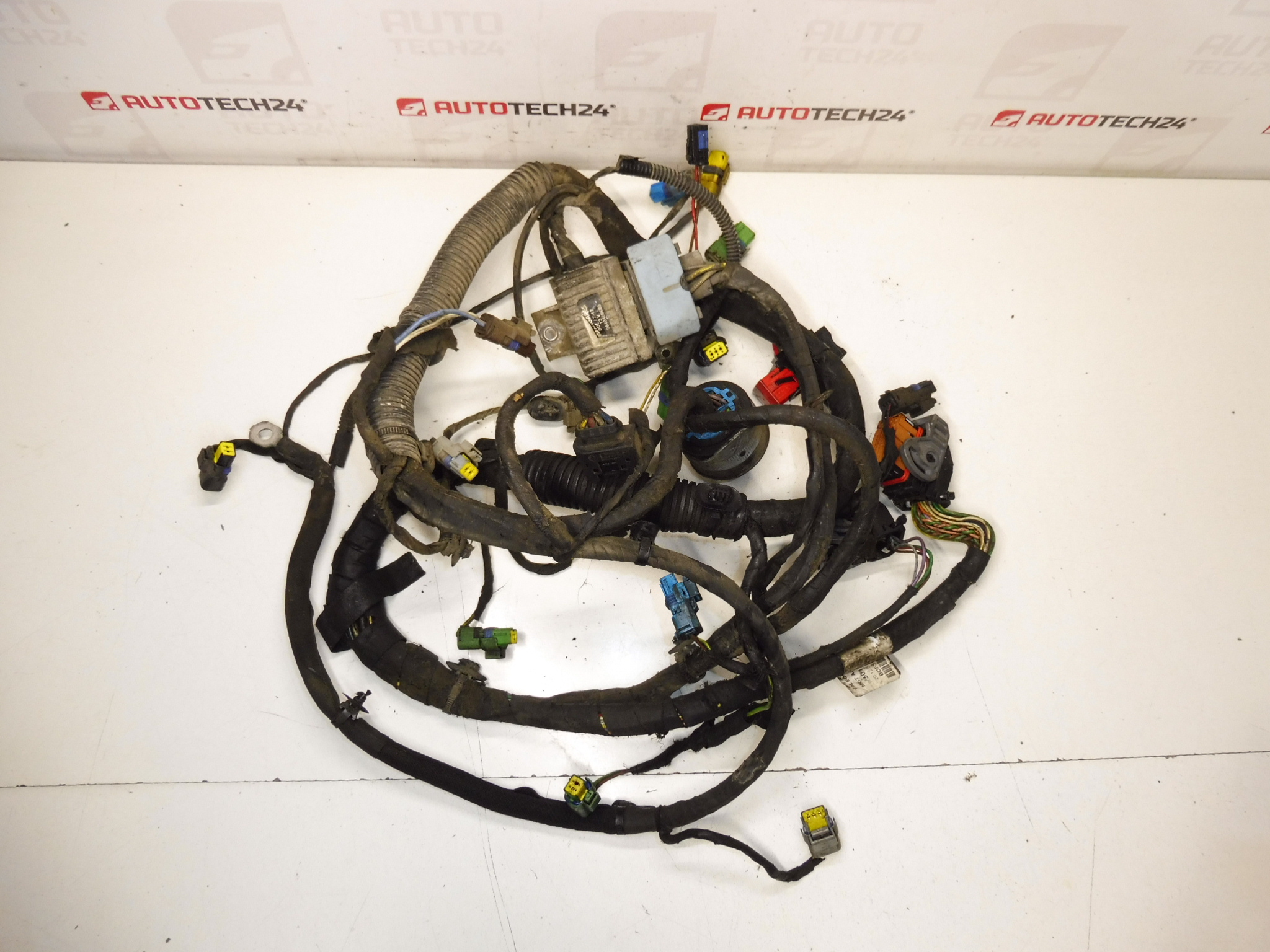

Hlavní motorvý svazek CITROEN PEUGEOT 1.4 HDI 66kw 8HY systém vstřikování DELPHI
Plně funkční, testováno
Popis dílu
Tento hlavní motorový kabelový svazek je určen pro vozy Citroën/Peugeot s motorem 1.4 HDI 66 kW a systémem vstřikování DELPHI. Svazek motoru zajišťuje propojení klíčových elektrických okruhů v motorovém prostoru – při závadě se typicky projevují nepravidelné výpadky, špatné kontakty nebo chyby související s napájením a signály snímačů/akčních členů.
Hledaný díl často poznáte podle čísla 9650182080 nebo 6558NJ. Vhodné řešení při poškození izolace, zoxidovaných pinů nebo po neodborných opravách původní kabeláže.
Technické informace
- Výrobce: Stellantis
- Model: Citroën C3, PEUGEOT 1007
- Další čísla: NFP
Kódy produktů
- Kódy produktů: 9650182080, 6558NJ
Doporučení k montáži
Obecně/typicky pro motorové kabelové svazky platí, že přesný způsob vedení a uchycení se může lišit podle konkrétního provedení vozu a výbavy. Důležité je svazek nekroutit, nepřiskřípnout a dodržet původní trasování i jištění konektorů.
1) Před montáží (kontroly použitého dílu)
- Porovnejte se starým svazkem: čísla 9650182080 / 6558NJ, typ a počet konektorů, jejich klíčování a délky větví.
- Zkontrolujte stav izolace (oděrky, ztvrdnutí, praskliny), průchodky a ochranné bužírky.
- Prověřte konektory: zlomené pojistky, ohnuté/zatlačené piny, známky oxidace nebo přehřátí.
- Ujistěte se, že svazek odpovídá systému vstřikování DELPHI dle podkladů.
2) Potřebné nářadí a materiál (obecně)
- Základní sada ručního nářadí (ráčna/nástavce, šroubováky, kleště).
- Plastové páčidlo na demontáž krytů a příchytek.
- Štípací kleště a kleště na stahovací pásky.
- Izolační páska do automobilů / textilní páska, stahovací pásky (pro obnovu upevnění).
- Čistič elektrických kontaktů (na konektory, pokud je to potřeba).
3) Postup montáže krok za krokem
- Odpojte akumulátor (kvůli ochraně elektroniky a prevenci zkratu).
- Před demontáží starého svazku si vyfoťte trasování a uchycení (příchytky, držáky, průchodky).
- Postupně uvolňujte konektory – nejprve odjistěte pojistky konektorů, poté konektor stáhněte bez páčení za kabely.
- Odpojte svazek od držáků a příchytek tak, aby nedošlo k vytržení vodičů z konektorů.
- Vyjměte starý svazek a položte jej vedle nového pro finální porovnání větví a konektorů.
- Nový svazek usaďte do motorového prostoru a veďte jej stejnou trasou jako původní.
- Nejprve zacvakněte svazek do hlavních držáků/příchytek, aby držel správnou polohu a nešel do pnutí.
- Postupně připojujte konektory – vždy dotlačte na doraz a zkontrolujte zajištění pojistky.
- Zkontrolujte, že žádná větev neleží v místech možného tření, skřípnutí nebo u zdrojů vysokého tepla; případně obnovte ochranu bužírkou/páskou.
- Doplňte/obnovte stahovací pásky a upevnění tak, aby svazek nemohl vibrovat.
- Namontujte zpět všechny demontované kryty a díly, které bránily přístupu.
- Připojte akumulátor.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že motor startuje a běží stabilně; sledujte, zda se neobjevují výpadky nebo kolísání.
- Zkontrolujte, že konektory jsou pevně zajištěné a svazek se nikde nedotýká pohyblivých částí.
- Po krátké zkušební jízdě znovu vizuálně ověřte, zda se svazek neuvolnil a nikde se neodírá.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna podobných konektorů → před rozpojením značte konektory a dělejte fotodokumentaci.
- Tahání za kabely místo za konektor → vždy odjišťujte pojistky a manipulujte pouze s tělem konektoru.
- Špatné trasování (pnutí, skřípnutí, tření) → dodržte původní vedení a všechna upevnění.
- Nezajištěné pojistky konektorů → po zapojení kontrolujte zacvaknutí a doraz.
Důvody, proč dochází k poničení dílu
- Stárnutí izolace a její křehnutí vlivem tepla a času.
- Vibrace motoru a následné prodření svazku o okolní díly při chybějících příchytkách.
- Oxidace kontaktů v konektorech (vlhkost, nečistoty), uvolněné piny nebo poškozené pojistky.
- Neodborné opravy kabeláže (kroucené spoje, nevhodná izolace) vedoucí k přechodovým odporům a výpadkům.
- Mechanické poškození při opravách v motorovém prostoru (skřípnutí, přetržení, vytržení vodičů).
