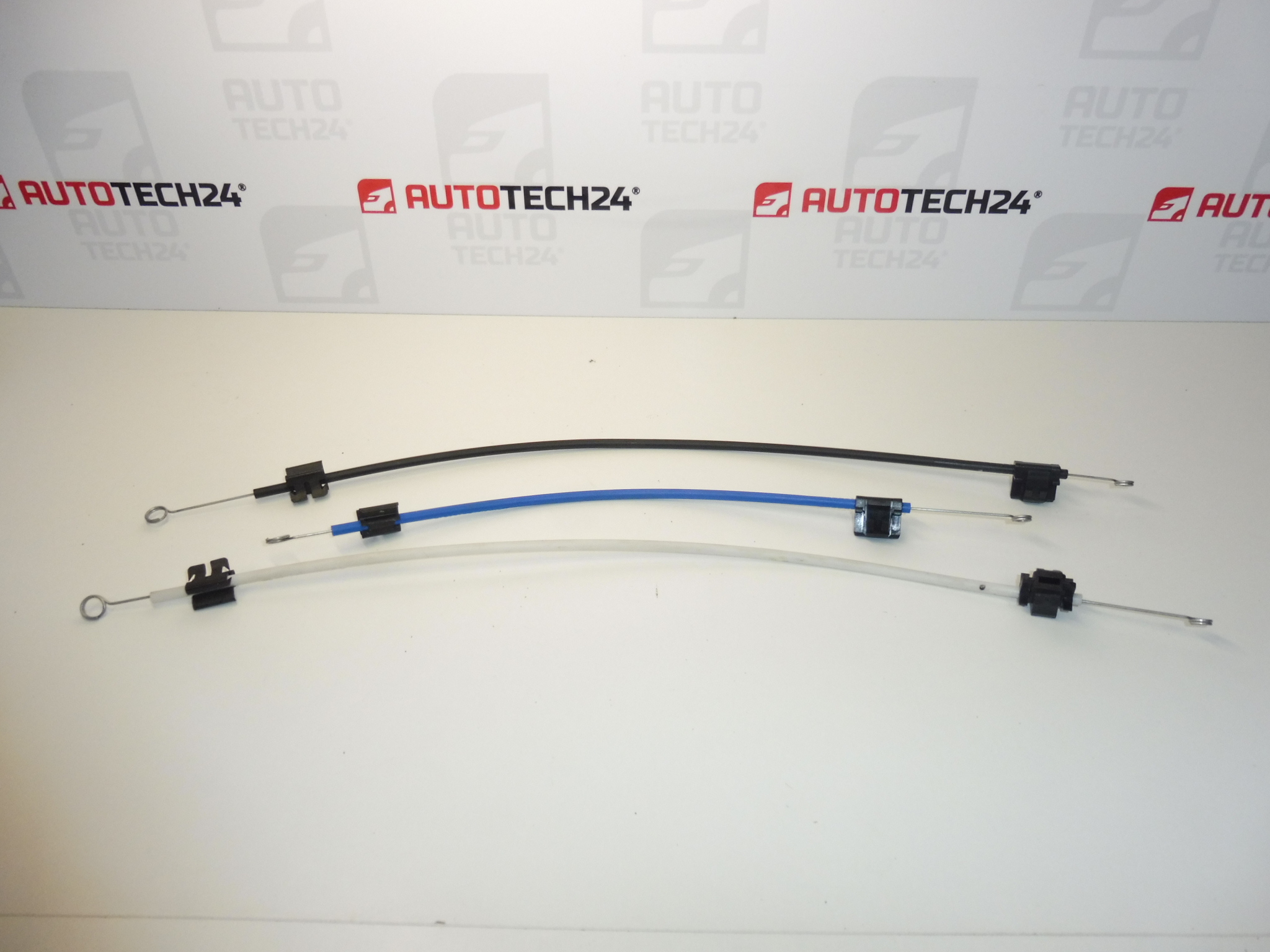

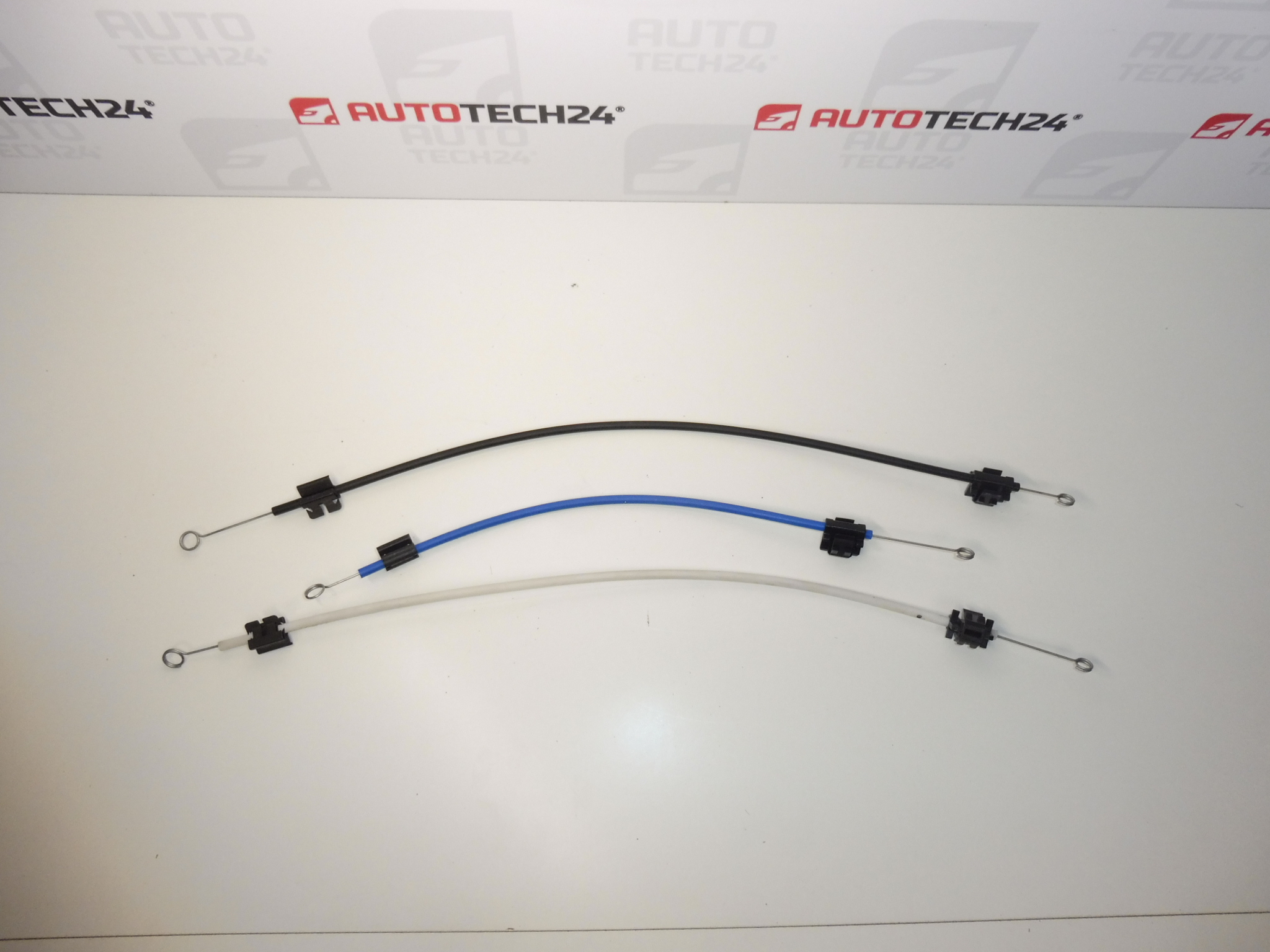

Sada táhel topení a manuální klimatizace pro vozy CITROEN C1 PEUGEOT 107 do roku 2014
Popis dílu
Použitá sada táhel topení a manuální klimatizace pro Citroën C1 a Peugeot 107 slouží k mechanickému přenosu pohybu z ovládání na příslušné mechanismy topení a ventilace. Je vhodnou volbou při opravě ovládání, které nereaguje správně, má nadměrnou vůli nebo se zadrhává kvůli poškozenému táhlu či jeho uchycení.
Při výběru porovnejte zejména produktová čísla 6451SG, 6451SJ a 6451SH a provedení původních táhel. Určení je uvedeno pro vozy do roku 2014 s manuální klimatizací; nezaměňujte je automaticky za díly pro jiné provedení ovládání.
Technické informace
- Výrobce: neuvedeno; v podkladech je uvedeno označení Stellantis / CITROEN / PEUGEOT.
- Model: Citroën C1, Peugeot 107.
- Typ dílu: sada táhel topení a manuální klimatizace.
- Časové určení: do roku 2014 dle podkladů.
- Stav: použitý díl.
- Další čísla: neuvedeno.
Kódy produktů
- Kódy produktů: 6451SG, 6451SJ, 6451SH.
- Modely: Citroën C1, Peugeot 107.
Doporučení k montáži
Obecně pro tento typ mechanických táhel platí následující postup. Přesný přístup k ovládání, způsob uvolnění úchytů a případné seřízení závisejí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte čísla dílů, délku a tvar táhel, provedení koncovek a uchycení s demontovanými kusy.
- Zkontrolujte, zda použitá táhla nejsou deformovaná, koncovky prasklé a případné obaly či bowdeny poškozené.
- Ověřte plynulý pohyb bez použití síly. Samostatně zkontrolujte i volnost ovládaného mechanismu, aby nové osazení nepoškodila původní závada.
- Před demontáží si vyfotografujte vedení táhel, jejich přiřazení a polohu úchytů.
2) Potřebné nářadí a materiál
- Běžné ruční nářadí odpovídající použitým spojům.
- Plastové pomůcky pro šetrnou demontáž obložení a vhodné kleště pro práci s příchytkami.
- Svítilna, čisticí utěrka a prostředky pro označení jednotlivých táhel.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, zajistěte proti pohybu a vypněte zapalování.
- Pokud přístup vyžaduje odpojování elektrických konektorů, postupujte při odpojení baterie podle pokynů výrobce vozidla.
- Podle servisního postupu zpřístupněte ovládání a uchycení táhel. Obložení uvolňujte šetrně, bez páčení silou.
- Zaznamenejte polohu ovladačů a ovládaných mechanismů. Jednotlivá táhla označte, aby nedošlo k jejich záměně.
- Opatrně uvolněte pojistky a koncovky původních táhel. Netahejte za táhlo, dokud není jeho uchycení zcela uvolněné.
- Vyjměte původní táhla z vedení a porovnejte je s náhradní sadou. Zkontrolujte také stav úchytů na ovládání a ovládaném mechanismu.
- Bez násilí ověřte pohyblivost mechanismů. Pokud některý zadrhává, nejprve odstraňte příčinu odporu.
- Náhradní táhla veďte stejně jako původní, bez ostrých ohybů, překroucení nebo napínání. Pokud mají bowdenové obaly, správně je usaďte do držáků.
- Připojte koncovky a zajistěte všechny příchytky. Pokud konstrukce umožňuje seřízení, proveďte je podle servisního postupu pro dané provedení.
- Před zakrytováním pomalu vyzkoušejte celý rozsah ovládání. Sledujte, zda táhla nevyskakují, nedřou a umožňují dosažení příslušných poloh bez nadměrného odporu.
- Namontujte zpět demontované části, případně obnovte elektrická připojení podle postupu výrobce a proveďte závěrečné ověření funkce.
4) Kontroly po montáži a ověření funkce
Na stojícím vozidle vyzkoušejte jednotlivé polohy příslušných ovladačů a ověřte odpovídající reakci topení a ventilace. Zkontrolujte plynulý chod, stabilní uchycení a nepřítomnost neobvyklých zvuků. Účinek změny teploty posuzujte až za odpovídajících provozních podmínek. Případnou zkušební jízdu provádějte až po úplném sestavení interiéru; ovládání nesmí odvádět pozornost od řízení.
5) Nejčastější chyby při montáži a jak jim předejít
- Záměna táhel: před demontáží označte jejich funkci a trasu vedení.
- Nedostatečně zajištěná koncovka nebo obal: před zakrytováním překontrolujte všechna uchycení při pohybu ovladače.
- Ostrý ohyb nebo skřípnutí při montáži obložení: dodržte původní vedení a znovu ověřte chod po sestavení.
- Násilné překonávání odporu: při zadrhávání přerušte zkoušku a zkontrolujte vedení i ovládaný mechanismus.
- Nesprávná výchozí poloha: při připojování respektujte vzájemnou polohu ovladače a mechanismu podle servisního postupu.
Důvody, proč dochází k poničení dílu
U tohoto typu táhel bývá poškození obecně spojeno s mechanickým namáháním a rostoucím odporem ovládaných mechanismů. Nejde o popis závad konkrétní nabízené sady.
- Opotřebení koncovek a úchytů při opakovaném používání ovládání.
- Stárnutí plastových částí, které může vést k prasknutí příchytek nebo ztrátě pevného uchycení.
- Zatuhlý ovládaný mechanismus a následné přetěžování táhla při otáčení ovladačem silou.
- Nesprávné vedení táhla, ostré ohyby či skřípnutí po předchozím zásahu.
- Nešetrná demontáž, zejména tahání za dosud zajištěné koncovky.
