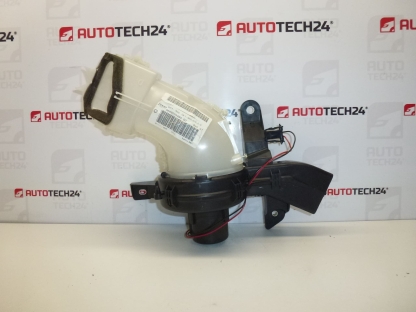

Ventilátor topení – pravý zadní, pro vozy CITROEN C4 PICASSO i GRAND PICASSO první generace
Regulátor otáček možno dokoupit extra
Popis dílu
Tento použitý ventilátor topení je určen pro vozy Citroën C4 Picasso a Grand Picasso první generace. Jde o důležitý díl topení a ventilace, který zajišťuje proudění vzduchu v interiéru a tím správnou funkci vytápění i odmlžování.
Díl je vhodný pro mechaniky i domácí opravy, kdy je potřeba nahradit nefunkční nebo hlučný původní ventilátor. Výhodou je také možnost samostatně dokoupit regulátor otáček, pokud je potřeba řešit i související závadu v řízení chodu ventilátoru.
Technické informace
- Výrobce: Stellantis Citroën Peugeot
- Model: Citroën C4 Picasso, Citroën Grand Picasso první generace
- Další čísla: 9650872480, 9688094880, 6441X5
Kódy produktů
- Kódy produktů: 9688094880, 9650872480, 6441X5
- Modely ze štítků/podkladů: Citroën C4 PICASSO, CITROEN C4 PICASSO, GRAND PICASSO první generace
Doporučení k montáži
Obecně/typicky pro výměnu ventilátoru topení platí, že přesný postup se může lišit podle konkrétního provedení vozu a přístupu k dílu. U použitého dílu je vždy vhodné věnovat zvýšenou pozornost kontrole konektoru, uchycení a celkového mechanického stavu.
1) Před montáží
- Zkontrolujte, zda se shoduje produktové číslo a typ konektoru s demontovaným dílem.
- Porovnejte uchycení, tvar těla ventilátoru a orientaci dílu se starým kusem.
- Ověřte, že se oběžné kolo ventilátoru volně otáčí, bez zadrhávání a nadměrné vůle.
- Prohlédněte konektor a kontakty, zda nejsou zoxidované, opálené nebo mechanicky poškozené.
- Pokud byl problém i v regulaci otáček, zvažte kontrolu nebo výměnu regulátoru, který lze dokoupit samostatně.
2) Potřebné nářadí a materiál
- Běžná sada ručního nářadí
- Šroubováky a nástrčné klíče podle typu uchycení
- Plastové páčidlo na demontáž krytů interiéru
- Svítilna
- Čisticí prostředek na elektrické kontakty
- Hadřík nebo jemný kartáček na očištění prostoru montáže
3) Postup montáže krok za krokem
- Vypněte zapalování a před zahájením práce odpojte akumulátor.
- Získejte přístup k ventilátoru topení demontáží příslušných krytů nebo obložení.
- Opatrně odpojte elektrický konektor původního ventilátoru.
- Zkontrolujte stav kabeláže, konektoru a okolního prostoru, případně odstraňte nečistoty.
- Uvolněte upevnění starého ventilátoru a díl vyjměte bez násilí, aby nedošlo k poškození plastových částí.
- Porovnejte původní a nový díl vedle sebe, zejména konektor, rozměry a způsob uchycení.
- Usaďte použitý ventilátor do montážní pozice tak, aby správně dosedl do uchycení.
- Zajistěte ventilátor původním způsobem upevnění.
- Připojte elektrický konektor a zkontrolujte, že je spoj pevný a správně usazený.
- Namontujte zpět všechny kryty a demontované části interiéru.
- Připojte akumulátor.
- Po zapnutí systému vyzkoušejte všechny dostupné rychlosti ventilátoru a sledujte plynulost chodu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ověřte, že ventilátor běží plynule, bez nadměrného hluku, vibrací nebo výpadků.
- Zkontrolujte, zda správně proudí vzduch do interiéru při různém nastavení ventilace.
- Prověřte, zda se nezahřívá konektor nebo kabeláž.
- Při krátké zkušební jízdě sledujte stabilní funkci topení a ventilace.
5) Nejčastější chyby při montáži + jak jim předejít
- Záměna dílu podle vzhledu – vždy porovnejte produktová čísla a konektor.
- Poškození plastových krytů při demontáži – používejte vhodné nářadí a postupujte bez násilí.
- Nedostatečně usazený konektor – po připojení vždy ověřte pevné zacvaknutí.
- Přehlédnutí závady regulátoru otáček – pokud ventilátor ani po výměně nefunguje správně, zkontrolujte i související ovládací část.
- Montáž znečištěného dílu – před instalací očistěte lopatky i okolní prostor, aby nedocházelo k hlučnosti a nevyváženému chodu.
Důvody, proč dochází k poničení dílu
- Dlouhodobé běžné opotřebení elektromotoru a ložisek ventilátoru
- Zanesení nečistotami, prachem nebo drobnými předměty v prostoru ventilace
- Nadměrná vlhkost, která může poškodit elektrické části nebo způsobit korozi kontaktů
- Přehřívání při zvýšeném odporu v motoru nebo problému v regulaci otáček
- Poškození konektoru, kabeláže nebo kontaktů vlivem přechodového odporu
- Mechanické poškození při neodborné demontáži nebo montáži
