Popis
Ovládání topení, klimatizace a autorádia a navigace pro vozy CITROEN C4 B7
Testováno – funkční
Popis dílu

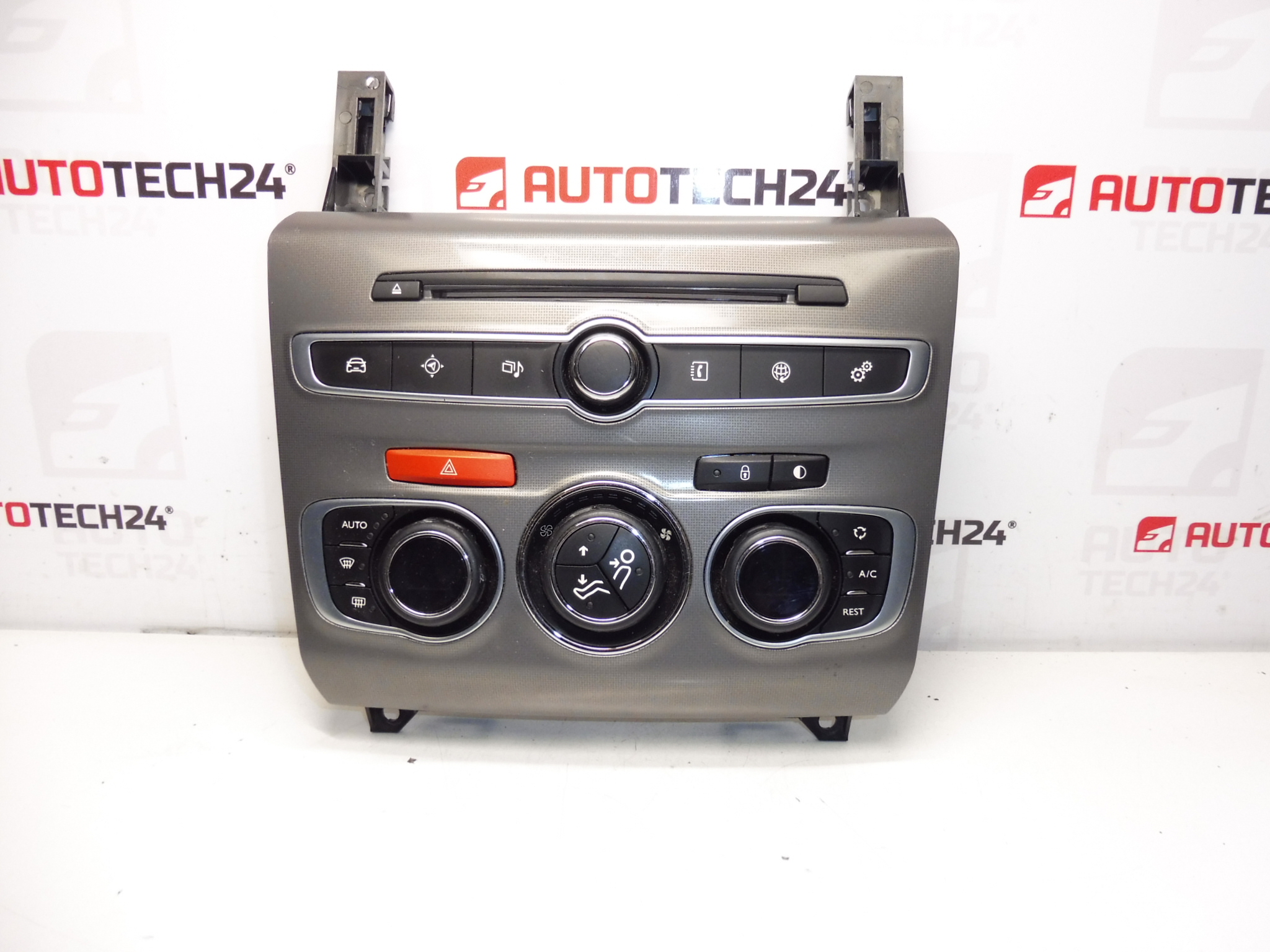

Vícefunkční panel 98100092XF pro Citroën C4 II (C4 B7) sdružuje ovládání topení, klimatizace, autorádia a navigace. Je vhodnou náhradou při poškození původního panelu, nefunkčních tlačítkách nebo výpadcích ovládání, pokud je příčina závady přímo v panelu.
Jde o použitý, testovaný a funkční díl, který umožňuje vyměnit poškozený ovládací celek bez oprav jeho jednotlivých prvků. Při výběru porovnejte především produktové číslo, provedení ovladačů a konektory původního kusu.
Technické informace
- Výrobce: Stellantis (Citroën / Peugeot)
- Model: Citroen C4 II; v popisu také CITROEN C4 B7
- Typ dílu: vícefunkční ovládací panel
- Funkce: ovládání topení, klimatizace, autorádia a navigace
- Stav: použitý, testováno – funkční
- Další čísla: neuvedeno
Kódy produktů
- Kódy produktů: 98100092XF
Doporučení k montáži
Následující postup je obecný pro tento typ elektrického ovládacího panelu. Přesný způsob demontáže krytů, upevnění panelu a odpojení napájení závisí na konkrétním modelu a provedení vozu. Řiďte se servisním postupem výrobce.
1) Před montáží
- Porovnejte číslo 98100092XF s označením původního dílu, dále čelní provedení, rozmístění ovladačů, konektory a upevňovací body.
- Prohlédněte použitý panel: zkontrolujte úchyty, pojistky konektorů, kontakty a mechanický chod ovládacích prvků. Kontakty nesmí být ohnuté ani zatlačené.
- Zkontrolujte kabeláž ve voze, zda není poškozená, zkorodovaná nebo zasažená tekutinou. Samotná výměna panelu závadu v napájení či kabeláži neodstraní.
- Před rozebráním si zaznamenejte původní projevy závady, abyste po výměně mohli porovnat funkčnost.
2) Potřebné nářadí a materiál
- Plastové demontážní nástroje na interiérové obložení.
- Sada šroubováků a bitů podle použitého upevnění.
- Nářadí pro odpojení baterie podle provedení vozu.
- Čistý hadřík, ochrana okolních povrchů a nádoba na drobné spojovací prvky.
- Případně prostředek určený pro čištění elektrických kontaktů a vhodný pro okolní materiály.
3) Postup montáže krok za krokem
- Vozidlo bezpečně odstavte, vypněte elektrické spotřebiče a zapalování.
- Nechte elektroniku přejít do klidového stavu a odpojte baterii podle postupu výrobce. Konektory panelu nerozpojujte pod napětím.
- Chraňte okolní povrchy a podle servisního postupu uvolněte kryty bránící přístupu. Plastové díly nepáčte silou; nejprve ověřte způsob jejich uchycení.
- Uvolněte upevňovací prvky původního panelu a odložte je tak, aby se při montáži nezaměnily.
- Panel opatrně povytáhněte pouze natolik, aby byla přístupná jeho připojení. Nenechávejte jej viset na vodičích.
- Zaznamenejte vedení kabeláže, odjistěte pojistky konektorů a konektory odpojte tahem za jejich těla, nikoli za kabely.
- Porovnejte oba panely vedle sebe. Při rozdílu v konektorech nebo uchycení montáž nepokračujte násilným přizpůsobováním.
- Prohlédněte připojení ve voze. Případné nečistoty šetrně odstraňte; po použití vhodného čističe nechte kontakty před připojením zcela vyschnout.
- Připojte konektory k náhradnímu panelu ve správné orientaci a ověřte zajištění jejich pojistek.
- Srovnejte kabeláž, usaďte panel bez skřípnutí vodičů a zajistěte jej původním způsobem. Upevnění nepřetahujte.
- Vraťte demontované kryty a zkontrolujte jejich dosednutí. Žádný kryt nesmí tlačit na ovladače ani bránit jejich pohybu.
- Připojte baterii a obnovte napájení podle postupu výrobce. Poté proveďte funkční kontrolu.
4) Kontroly po montáži a zkušební jízda/ověření funkce
- Ve stojícím vozidle postupně vyzkoušejte jednotlivé ovladače topení a klimatizace a sledujte, zda systém na povely reaguje.
- Ověřte ovládání autorádia a navigace podle výbavy vozu.
- Pokud je panel vybaven podsvícením, zkontrolujte jeho činnost a případné blikání.
- Zkontrolujte pevné usazení panelu, volný chod tlačítek a nepřítomnost uvolněných krytů.
- Pro základní kontrolu ovládání postačí ověření na místě. Při případné krátké zkušební jízdě sledujte stabilitu funkce a nežádoucí zvuky; ovladače netestujte na úkor pozornosti při řízení.
5) Nejčastější chyby při montáži + jak jim předejít
- Výběr pouze podle vzhledu: porovnejte také produktové číslo, konektory a provedení ovládání.
- Vylomení západek: před páčením zjistěte způsob zajištění a používejte plastové demontážní nástroje.
- Nedostatečně zasunutý konektor: ověřte úplné dosednutí a uzamčení pojistky.
- Skřípnutá nebo napnutá kabeláž: před upevněním panelu zkontrolujte její volné vedení.
- Nesprávné odpojení napájení: dodržte postup výrobce včetně přechodu elektroniky do klidového stavu.
- Přehlédnutí původní příčiny závady: poškozenou kabeláž nebo zdroj zatékání řešte před osazením náhradního panelu.
Důvody, proč dochází k poničení dílu
U tohoto typu ovládacího panelu patří mezi obecné příčiny poškození:
- Mechanické opotřebení ovladačů při častém používání nebo nadměrném tlaku na tlačítka.
- Zatečení tekutin a vlhkost, které mohou způsobit korozi kontaktů a poruchy elektroniky.
- Stárnutí elektronických součástek a spojů, projevující se například nepravidelnými výpadky ovládání či podsvícení.
- Nešetrná demontáž, při níž dochází k prasknutí úchytů, vylomení pojistek nebo poškození konektorů.
- Závady napájení a neodborné zásahy do elektroinstalace, které mohou narušit činnost panelu nebo poškodit jeho elektroniku.
