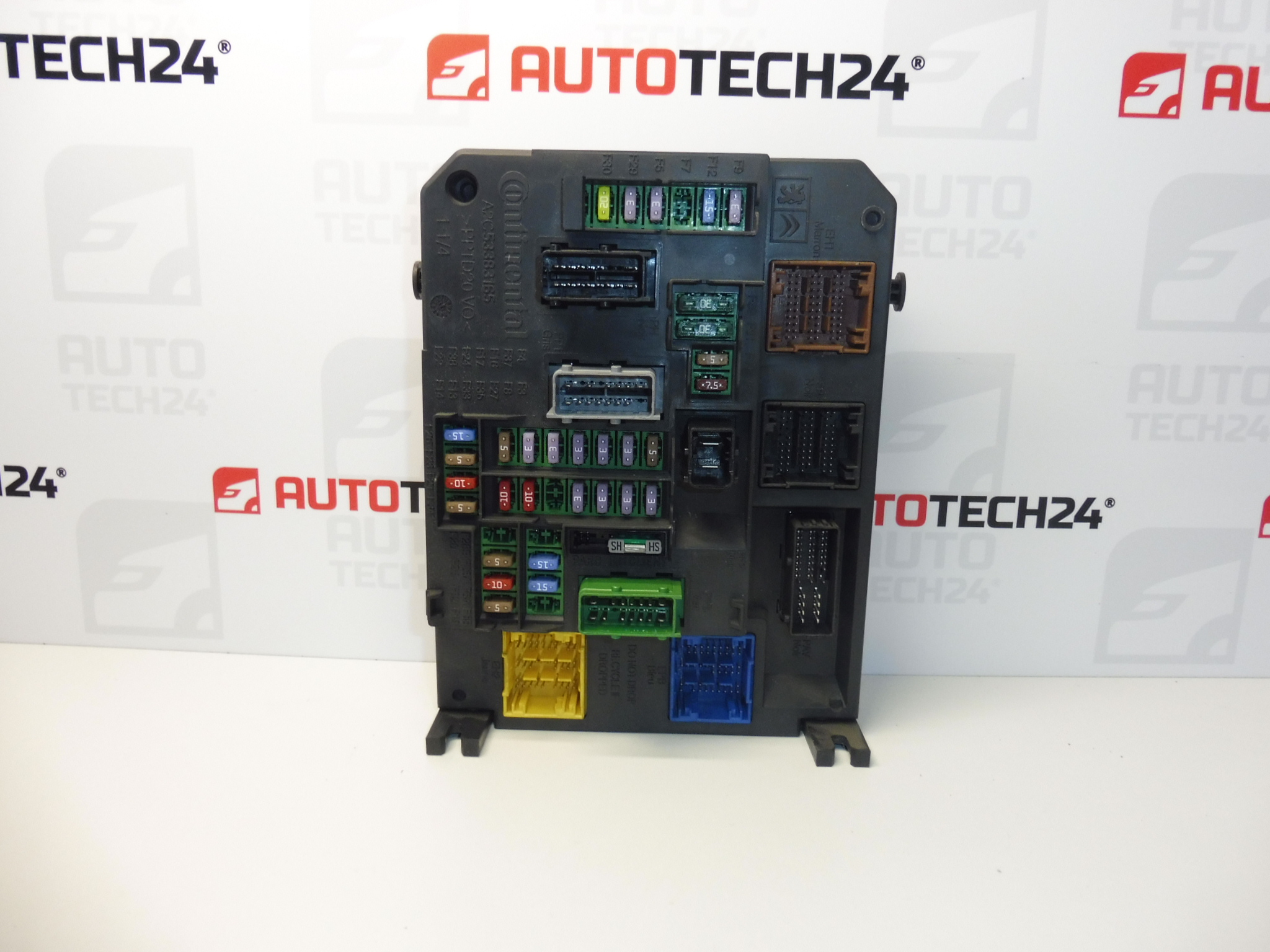

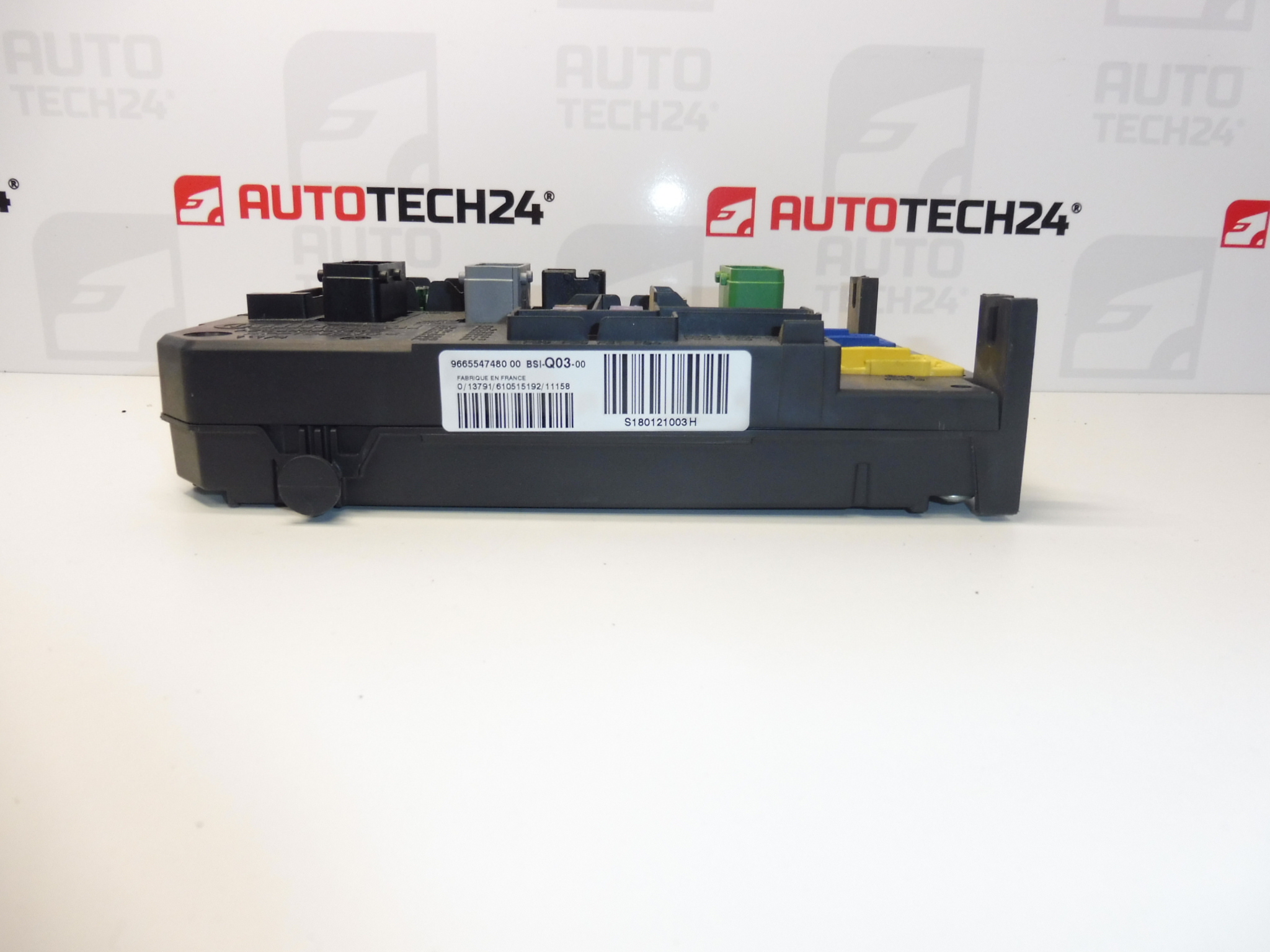

BSI Q03-00 Citroën C4 II 9665547480 1663372880 6580YR

Popis

BSI-Q03-00 Continental pro vozy CITROEN C4 II
Je z vozu Citroen C4 II 2011

Popis dílu

Použitá komfortní jednotka BSI Q03-00 Continental pro Citroen C4 II je určena jako náhradní díl při opravě elektroniky vozu. BSI obecně zajišťuje komunikaci mezi elektronickými systémy a řízení komfortních funkcí; konkrétní rozsah závisí na výbavě a konfiguraci vozidla.

Při výběru porovnejte zejména označení BSI-Q03-00, produktová čísla a provedení původní jednotky. Tento díl je v podkladech veden pod čísly 9665547480, 1663372880, 6580YR a 6580YS. Samotná shoda modelu vozu nenahrazuje porovnání provedení a požadavků na kódování. U použité BSI je potřeba počítat s přenosem dat nebo odborným přizpůsobením vozidlu.

Technické informace

• Výrobce: Continental
• Model: Citroen C4 II
• Typ dílu: BSI – komfortní řídicí jednotka
• Označení jednotky: BSI-Q03-00
• Čísla dílu: 9665547480, 1663372880
• Další čísla: 6580YR, 6580YS
• Původ dílu: Citroen C4 II, rok 2011
• Stav: použitý díl

Uvedený rok se vztahuje k dárcovskému vozidlu, nikoli k rozsahu použitelnosti jednotky.

Kódy produktů

• Kódy produktů: 9665547480, 1663372880, 6580YR, 6580YS
• Typové označení: BSI-Q03-00 / Q03-00
• Model: Citroen C4 II

Doporučení k montáži

Obecně pro tento typ dílu platí: výměna BSI vyžaduje správné zacházení s elektrickou soustavou a vyřešení párování jednotky. Následující postup je obecný; přesný způsob demontáže, připojení baterie a konfigurace závisí na konkrétním provedení vozu a servisních pokynech výrobce.

1) Před montáží

• Porovnejte štítky, produktová čísla, typové označení, konektory a uchycení se starou jednotkou.
• Prohlédněte kryt, konektorové dutiny a kontakty. Hledejte praskliny, oxidaci, vlhkost, deformace nebo stopy přehřátí.
• Diagnostikou prověřte, zda potíže skutečně souvisejí s BSI, a zkontrolujte také napájení, kostření a kabeláž.
• Je-li původní jednotka čitelná, předem zajistěte zálohu dostupných dat a konfigurace. Způsob zprovoznění náhradní jednotky dohodněte s odborníkem ještě před výměnou.

2) Potřebné nářadí a materiál

Obvykle je potřeba vhodné ruční nářadí podle použitých spojů, pomůcky pro šetrné uvolnění krytů, svítilna, multimetr a diagnostické vybavení PSA. Pro práci s daty jednotky je nutné odpovídající programovací vybavení; při diagnostice a kódování zajistěte napájení podle požadavků servisního postupu.

3) Postup montáže krok za krokem

1. Zaznamenejte projevy závady a proveďte vstupní diagnostiku. Pokud je to možné, uložte konfiguraci původní BSI.
2. Připravte způsob přenosu dat nebo inicializace použité jednotky. Bez tohoto kroku nepředpokládejte funkčnost po pouhém přepojení.
3. Vypněte zapalování a spotřebiče, nechte elektroniku přejít do klidového stavu a odpojte baterii podle postupu výrobce.
4. Podle servisních pokynů zpřístupněte jednotku. Kryty a příchytky uvolňujte bez násilí.
5. Zdokumentujte zapojení konektorů a vedení kabeláže, aby bylo možné obnovit původní uspořádání.
6. Odjistěte konektory a odpojte je bez tahání za vodiče. Uvolněte uchycení a vyjměte původní jednotku.
7. Zkontrolujte konektory a okolí montáže. Případnou vlhkost, poškozené vodiče nebo příčinu přehřívání odstraňte před instalací náhradního dílu.
8. Nechte odborně provést potřebnou přípravu dat podle zvolené metody. Jednotku upevněte a konektory zapojte tak, aby jejich zámky správně dosedly.
9. Obnovte připojení baterie podle pokynů výrobce. Podle zvoleného způsobu zprovoznění dokončete inicializaci, konfiguraci a přizpůsobení klíčů.
10. Proveďte závěrečnou diagnostiku, ověřte funkce a po úspěšné kontrole vraťte demontované kryty.

4) Kontroly po montáži a ověření funkce

Ověřte komunikaci s jednotkami, rozpoznání klíčů, možnost nastartování a komfortní funkce podle skutečné výbavy vozu. Zkontrolujte kontrolky a diagnostické záznamy. Krátkou zkušební jízdu proveďte až po úspěšném statickém ověření a bez závad ovlivňujících bezpečnost; následně diagnostiku zopakujte.

5) Nejčastější chyby při montáži + jak jim předejít

• Výměna bez přípravy dat: předem vyřešte klonování nebo inicializaci a párování.
• Odpojování konektorů pod napětím: dodržte předepsané uspání elektroniky a odpojení baterie.
• Nedotažené zámky konektorů či ohnuté kontakty: konektory nasazujte rovně a zkontrolujte jejich zajištění.
• Přerušení napájení při kódování: zajistěte stabilní napájení podle požadavků použitého vybavení.
• Neodstraněná původní příčina závady: před výměnou prověřte kabeláž, napájení a případné zatékání.

Montáž a kódování – důležité

• Jednotka je použitá a je „spárovaná“ s původním vozem (VIN/PIN/klíče).
• Možnosti zprovoznění:
  1. Klonování dat ze staré jednotky (EEPROM/Flash) – po klonu je jednotka plug and play.
  2. Virginizace a následná inicializace/telecoding přes DiagBox (příp. online) + přizpůsobení klíčů.
• Doporučeno provést odborníkem se servisním vybavením PSA (DiagBox/Lexia/PP2000).
• Před demontáží/montáží vždy odpojte baterii a dodržujte postup výrobce, aby nedošlo k poškození jednotky.

Důvody, proč dochází k poničení dílu

U komfortních řídicích jednotek BSI patří mezi obecné příčiny poškození následující vlivy; nejde o popis zjištěných vad tohoto kusu:

• Vlhkost a zatékání, které mohou způsobit korozi kontaktů a elektroniky.
• Zkraty v kabeláži nebo připojených obvodech, které mohou přetížit výstupy jednotky.
• Přepětí, přepólování nebo nesprávná manipulace s napájením, zejména při zásazích do elektrické soustavy.
• Přehřívání a stárnutí elektronických součástek, které mohou vést k nepravidelným nebo trvalým výpadkům.
• Neodborné zásahy či přerušené programování, které mohou poškodit elektroniku nebo narušit uložená data.
